Лазерная система центровки VIBRO-LASER BASIC
Поставляется в минимальные сроки
Сертификат Госреестр РФ
72238-18
Базовая комплектация серии VIBRO-LASER
VIBRO-LASER BASIC — портативная лазерная система для центровки валов и выравнивания роторного оборудования. Это базовая модель серии VIBRO-LASER, рассчитанная на широкий спектр задач по центровке. В комплект входят два измерительных блока, дисплейный блок и набор креплений для установки на валах. Данные между измерительными блоками и дисплейным устройством передаются по Bluetooth® 4.0. Расстояние между измерительными блоками может достигать 10 м.
VIBRO-LASER BASIC доступен во взрывозащищённом исполнении.
Соосность — один из важнейших параметров при работе оборудования с вращающимися валами. Даже небольшое отклонение от правильного положения со временем может обернуться серьёзными проблемами: повышенной вибрацией, увеличением нагрузки на подшипники и муфты, ускоренным износом деталей и риском внеплановой остановки. Чтобы этого избежать, необходима точная центровка валов. Одним из наиболее современных методов центровки считается лазерная центровка.
Как работает VIBRO-LASER BASIC
Два измерительных блока S и M устанавливают на сопрягаемые валы напротив друг друга. Один блок формирует лазерный луч, второй регистрирует его положение с помощью CCD-детектора. При повороте валов система отслеживает положение лазерного луча и регистрирует результаты измерений.
Измерительные данные передаются по Bluetooth на дисплейный блок. Программное обеспечение обрабатывает полученные значения и отображает результаты центровки. На их основе оператор определяет направление и величину необходимого перемещения оборудования.
Часовой метод
Измерения выполняются в последовательности 9–12–3. Классический трехточечный метод, подходящий для большинства задач.
Метод усеченного угла
Применяется на оборудовании с ограниченным вращением вала. Суммарный минимальный угол вращения — от 40 градусов.
Центровка с промежуточным валом
Выбор нужного типа соединения: без соединения, с гибкой муфтой или с промежуточным валом.
Мягкая лапа
Проверка прилегания каждой опоры и вывод результатов на дисплей.
Для стандартной процедуры используется «часовой» метод с последовательностью измерений 9–12–3. Если повернуть вал на 180° невозможно, предусмотрен метод усечённого угла: минимальный угол между измерениями составляет 20°, а суммарный угол 40° достаточен для расчёта перемещений. Отдельный метод измерений предусмотрен для центровки машин с промежуточным валом. Также доступна проверка мягкой лапы.
Устройство оснащено интуитивно понятным интерфейсом с анимированной визуализацией результатов измерений. На экране отображается взаимное положение осей валов, а также направление и величина необходимых корректировок. Такая подача данных наглядно показывает, в какую сторону и на какое расстояние нужно переместить оборудование для устранения несоосности.
Основные возможности
VIBRO-LASER BASIC предназначен для выравнивания горизонтальных валов при расстоянии между измерительными блоками до 10 м. Система также используется для вертикальной центровки и выравнивания вертикальных и фланцевых станков. Результаты измерений можно сохранять на любом этапе работы.
Часовой метод
Классический трёхточечный метод с последовательностью измерений 9–12–3. Он предназначен для большинства стандартных задач центровки.
Метод усечённого угла
Используется в случаях, когда вал невозможно повернуть на 180°. Между измерениями достаточно повернуть вал минимум на 20°, при этом суммарный угол поворота должен составлять не менее 40°.
Проверка мягкой лапы
Система проверяет каждую опору на наличие люфта и выводит результат на дисплей.
Что ещё умеет VIBRO-LASER BASIC
Горизонтальная центровка
Измерение горизонтальных валов на расстоянии до 10 м.
Вертикальная центровка
Измерение и выравнивание вертикальных и фланцевых станков.
Центровка с промежуточным валом
Предусмотрена работа с агрегатами, в которых используется промежуточный вал.
Контроль результатов
Сохранение информации доступно на любом этапе центровки.
Выбор ракурса
Выбор ракурса машины для удобства работы.
Таблица повторяемости
Сравнение результатов, полученных разными методами измерения.
Формирование отчёта
Настраиваемые шаблоны отчётов, отправка по Wi-Fi и сохранения отчёта на Flash-носитель.
Фильтр внешних факторов
Специальный фильтр снижает влияние сквозняка, тумана, высокой или низкой температуры, дыма и пара на результаты измерений за счёт усреднения данных с детектора.
Мониторинг в реальном времени
На экране отображаются показания измерительных блоков в режиме реального времени.
Где применяют VIBRO-LASER BASIC
Системы лазерной центровки валов применяют при проверке и выравнивании насосов, электроприводов, промышленных вентиляторов, редукторов, компрессоров, сушилок, дымососов и котлов. Такие задачи встречаются в самых разных отраслях — от производства и обслуживания промышленного оборудования до энергетики, химической, автомобильной, горнодобывающей и пищевой промышленности.
VIBRO-LASER BASIC подходит для центровки насосов, электродвигателей, редукторов и других машин с вращающимися валами. Его используют для центровки оборудования с горизонтальным и вертикальным расположением валов, а также для выравнивания оборудования с разными типами муфт. Модель подходит для работы с короткими жёсткими и гибкими муфтами, а также с соединениями через промежуточный вал. Система также используется для проверки мягкой лапы и центровки оборудования, где вал невозможно повернуть на 180°.
Сравнение приборов серии VIBRO-LASER
| Функция | BASIC | STANDART | PRO | EXPERT |
|---|---|---|---|---|
| Часовой метод измерения | ✔ | ✔ | ✔ | ✔ |
| Проверка люфта опор («Мягкая лапа») | ✔ | ✔ | ✔ | ✔ |
| Метод измерения «Усеченный угол» | ✔ | ✔ | ✔ | ✔ |
| Измерение с промежуточным валом | ✔ | ✔ | ✔ | ✔ |
| Горизонтальная центровка | ✔ | ✔ | ✔ | ✔ |
| Вертикальная центровка | ✔ | ✔ | ✔ | ✔ |
| Мониторинг результатов в реальном времени | ✔ | ✔ | ✔ | ✔ |
| Выбор ракурса машины | ✔ | ✔ | ✔ | ✔ |
| Сравнение результатов измерений (таблица повторяемости) | ✔ | ✔ | ✔ | ✔ |
| Отправка отчета по Wi-Fi | ✔ | ✔ | ✔ | ✔ |
| Фильтр внешних факторов | ✔ | ✔ | ✔ | ✔ |
| Центровка машин с несколькими опорами (более двух) | ✔ | ✔ | ✔ | |
| Центровка агрегатов, состоящих из трех и более механизмов («Валопровод») | ✔ | ✔ | ✔ | |
| Блокировка пары лап (опор) | ✔ | ✔ | ✔ | |
| Фильтр вибрации | ✔ | ✔ | ✔ | |
| Автоматическая компенсация теплового расширения | ✔ | ✔ | ✔ | |
| Увеличенный диапазон измерений | ✔ | ✔ | ✔ | |
| Центровка машин, связанных карданным валом (требуется доп. крепление) | ✔ | ✔ | ||
| Метод многоточечного измерения (для крупных машин с подшипниками скольжения) | ✔ | ✔ | ||
| Калькулятор пластин (расчет центровки с учетом калибровочных пластин) | ✔ | ✔ | ||
| Непрерывный режим измерений | ✔ | ✔ | ||
| Живая центровка | ✔ | ✔ | ||
| Измерение прямолинейности поверхности (основание станков, направляющие, станины и т.д.) | ✔ | ✔ | ||
| Измерение плоскостности (станин, фундаментов и т.д.) | ✔ | |||
| Измерение круглых плосковтей (фланцев труб, посадочных мест соединений и т.д.) | ✔ | |||
| Определение геометрии (скручивание рамы) | ✔ | |||
| Экспресс-диагностика (одновременное измерение вибрации по трём осям и температуры агрегата в одной точке). | ✔ | |||
| Поиск дефектов (дисбаланс, расцентровка, дефекты подшипников и т.д.) | ✔ | |||
| Двухплоскостная балансировка по 6 каналам в реальном времени с использованием метода RUBIN. | ✔ | |||
| Модуль контроля вибрации (поиск нужного подшипника во встроенной базе более чем из 30 000 моделей). | ✔ |
Технические характеристики Лазерная система центровки VIBRO-LASER BASIC
ИЗМЕРИТЕЛЬНЫЕ БЛОКИ (S И M)

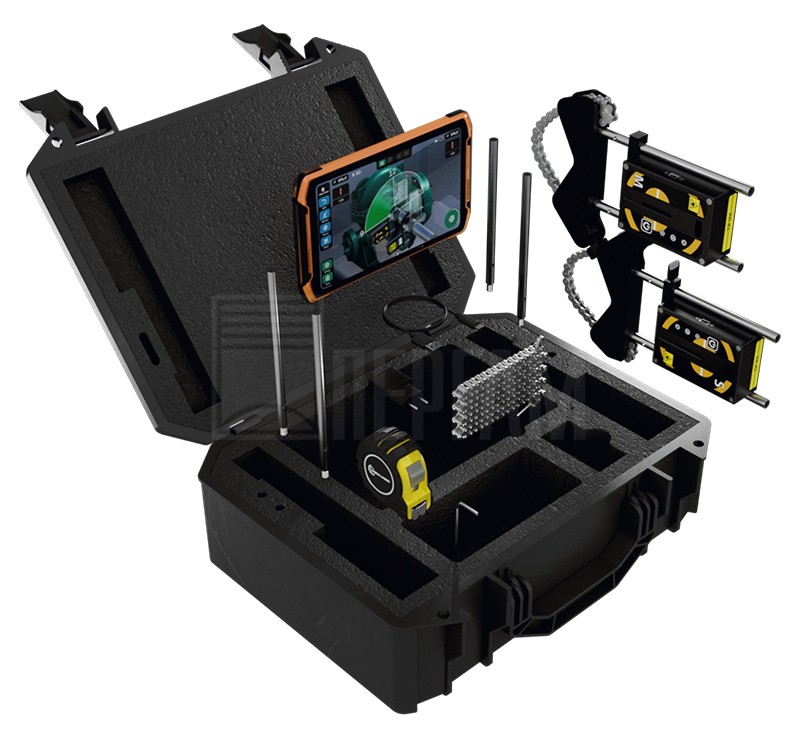

Измерительные блоки М и S устанавливаются на сопрягаемые валы напротив друг друга, включают в себя источник лазерного луча и CCD-детектор.
СТАНДАРТНОЕ ЦЕПНОЕ КРЕПЛЕНИЕ СО СТОЙКАМИ (2 ШТ.)
V-образное крепление с цепью используется для установки измерительных блоков на валу диаметром от 25 до 225 мм (от 1 дюйма до 8,6 дюйма).
УДЛИНИТЕЛЬНАЯ ЦЕПЬ (С КАРАБИНАМИ, 2 ШТ.)
Используется для установки на валах большого диаметра.
УДЛИНИТЕЛЬНЫЕ СТОЙКИ (120 ММ, 4 ШТ.)
Используют для увеличения высоты крепления измерительных блоков.
ДИСПЛЕЙНЫЙ БЛОК (1 ШТ.)
Прочный планшет, сочетающий в себе универсальность и долговечность.
ИЗМЕРИТЕЛЬНАЯ РУЛЕТКА (1 ШТ.)
Используется для ввода размеров перед началом проведения измерений.
АДАПТЕР И USB-КАБЕЛЬ (1 КОМПЛЕКТ)
Адаптер работает в паре с USB-кабелем для подзарядки измерительных блоков.
ЗАТЯЖНОЙ КЛЮЧ (1 ШТ.)
Служит для возможности замены крепежных стоек.
Документы к Лазерная система центровки VIBRO-LASER BASIC
Отзывы Лазерная система центровки VIBRO-LASER BASIC
Пока нет отзывов.
Обсуждение Лазерная система центровки VIBRO-LASER BASIC
Пока нет обсуждений.
Здравствуйте! Меня зовут Александр Голубев. Я Региональный представитель компании ПЕРГАМ в Республике Беларусь
Готов ответить на все ваши вопросы по товару «Лазерная система центровки VIBRO-LASER BASIC». Напишите или позвоните мне, если вам нужна консультация или вы хотите оформить заказ
