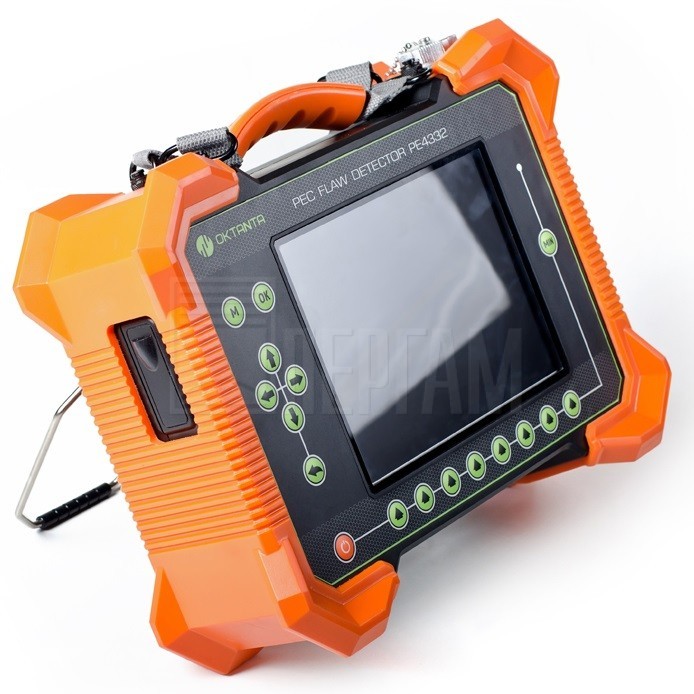

Вихретоковый дефектоскоп PE4332
описание в pdf

Российский импульсный вихретоковый дефектоскоп

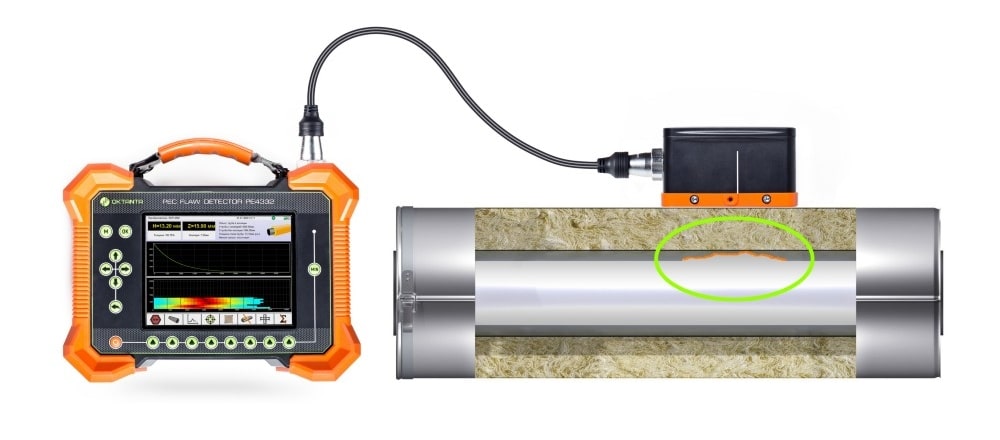

PE4332 - это импульсный вихретоковый дефектоскоп российского производства компании Октанта. Дефектоскоп PE4332 предназначен для поиска коррозии металла под изоляцией без демонтажа изоляционного покрытия. Изменение толщины изоляции не влияет на показания прибора. Прибор позволяет обследовать такие объекты как: трубопроводы с изоляцией, вертикальные и горизонтальные резервуары с изоляцией, опоры нефтяных платформ и опоры резервуаров с СПГ, корабельные корпуса, с толстым лакокрасочным или эпоксидным покрытием. Уникальность этого дефектоскопа в том, что он позволяет обследовать все эти объекты без предварительной подготовки поверхности, удалять и восстанавливать изоляционное покрытие не нужно. В качестве изоляции может выступать любое непроводящее покрытие: минеральная вата, полиуретан, пластик, краска, воздух. В качестве материала для кожуха изоляции может выступать оцинкованная сталь или алюминий.

Поиск дефектов на внешней и внутренней поверхности металла

Дефектоскоп PE4332 измеряет усреднённую толщину металла под датчиком. Подходит для поиска общей площадной коррозии и язвенной коррозии, расположенной как на внешней поверхности металла, так и на внутренней. При изменении толщины изоляции данные автоматически корректируются, т.е. изменение толщины изоляции связанное, например, с провисанием изоляции слабо влияет на показания прибора.

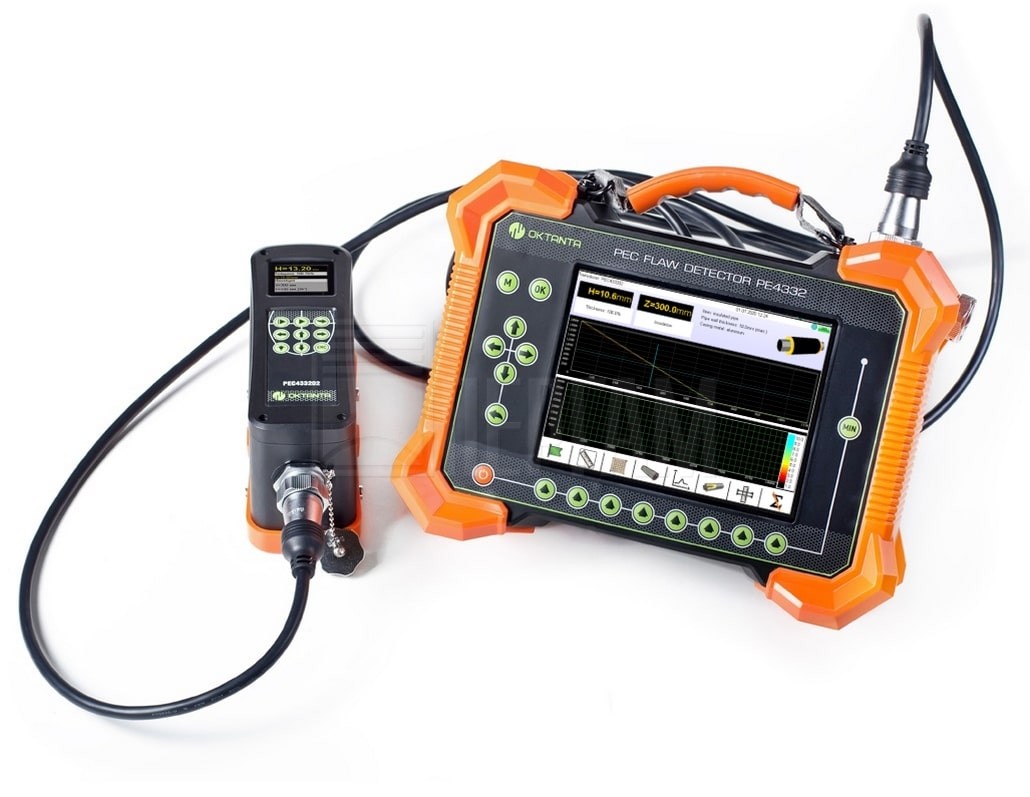

Российский дефектоскоп PE4332

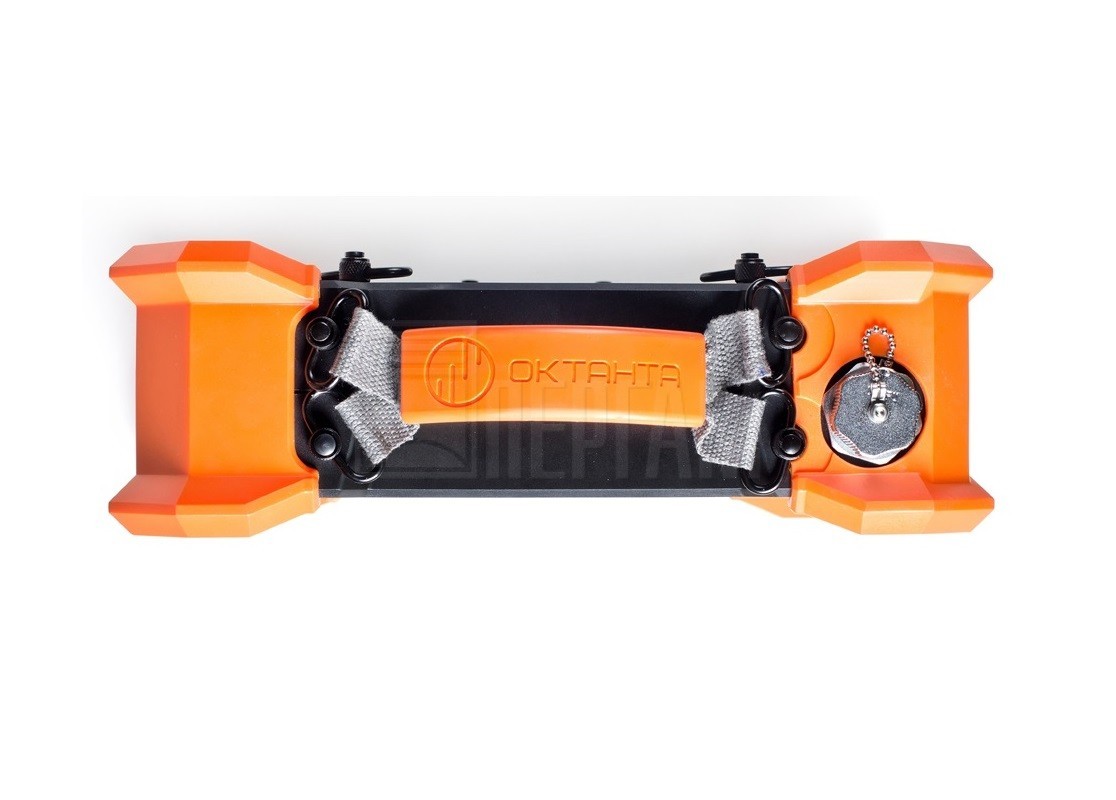

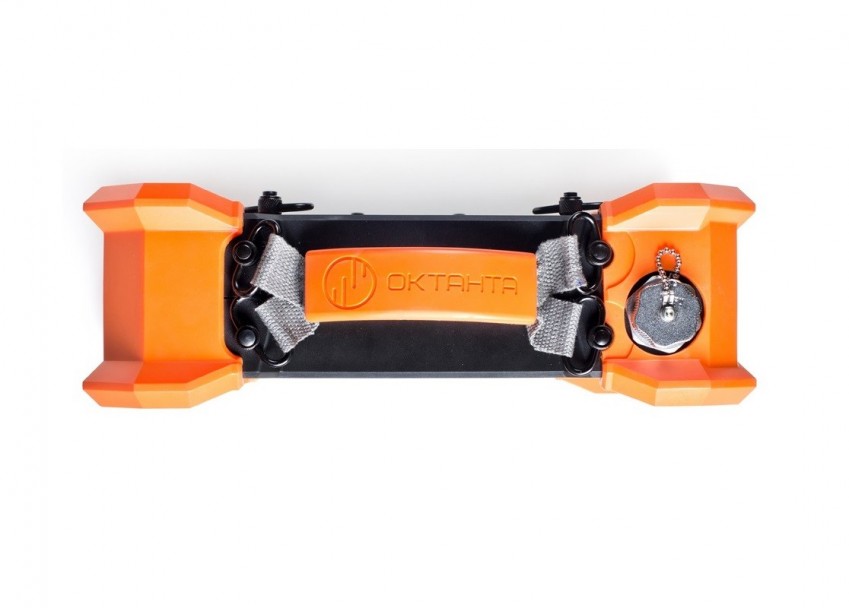

Ударопрочный корпус

Ударопрочный дефектоскоп

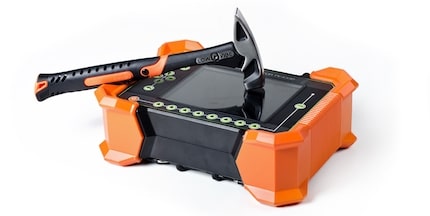

Дефектоскоп выполнен в ударопрочном, влагозащищённом корпусе, имеет большой яркий дисплей, защищённый закалённом стеклом. Прибор имеет съёмный аккумулятор. Для переноски прибора используется специальный наплечный ремень. Датчики также выполнены из ударопрочного пластика, а дисплеи из закалённого стекла.

Объекты для обследования

  • Любые трубопроводы;
  • Резервуары с изоляцией;
  • Опоры нефтяных платформ;
  • Резервуары с СПГ;
  • Корабельные корпуса с ЛКП или эпоксидным покрытием.

Дефектоскоп PE4332 позволяет обследовать объекты без предварительной подготовки поверхности и без демонтажа изоляции. В качестве изоляции может выступать любое непроводящее покрытие такое как: полиуретан, минеральная вата, пластик, краска, воздух. В качестве материала для кожуха изоляции может выступать алюминий или оцинкованная сталь.

Принцип работы дефектоскопа

Принцип действия основан на импульсном вихретоковом методе неразрушающего контроля. Датчик дефектоскопа создаёт импульсное магнитное поле, которое намагничивает область объекта контроля под ним. Время намагничивания и размагничивания этой области зависит от толщины металла. Основным инструментом, который отображает процесс размагничивания металла является А-скан. Чем больше толщина металла под датчиком, тем дольше размагничивание на А-скане и наоборот, чем меньше толщина металла под датчиком, тем быстрее происходит размагничивания. Дефектоскоп анализирует скорость размагничивания металла под датчиком и на основании этого анализа измеряет среднюю толщину металла. Обязательное требование - калибровка на объекте контроля, необходимо знать номинальную толщину объекта контроля, это нужно для корректной работы прибора. Для калибровки дефектоскопа нужно просто установить датчик на объект контроля с известной толщиной и в окне калибровки прибора указать это значение.

При работе прибора PE4332 датчик формирует большое импульсное магнитное поле. Следует осторожно работать с датчиком с датчиком, так как поле может примагнитить острые предметы такие как нож, шило, иголки и т.д. Не рекомендуется подносить датчик к устройствам чувствительным к магнитному полю!!!

Режимы работы дефектоскопа

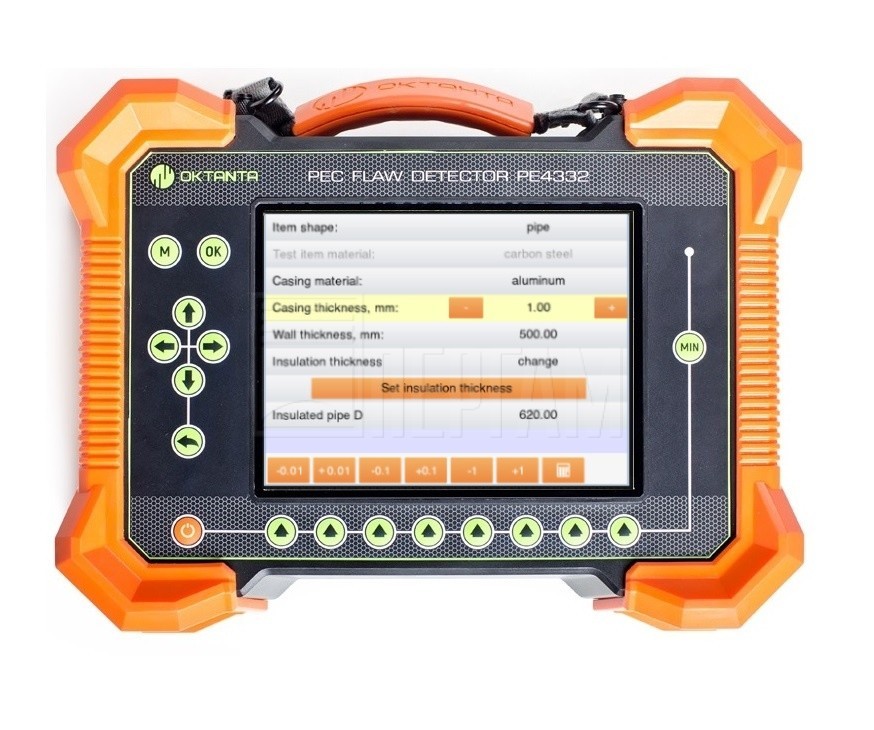

Импульсный дефектоскоп PE4332 может работать в двух режимах. В режиме простых измерений и режиме сканирования. Режим сканирования используется в том случае, если требуется проконтролировать некоторую протяжённую область объекта контроля. В этом режиме пользователь наносит на объект контроля специальную сетку и последовательно сохраняет в память прибора значения толщины, сделанные в узлах этой сетке. Если большой массив данных не требуется и достаточно измерить только несколько контрольных точек, то можно не использовать режим сканирования, а использовать простой режим измерения толщины. Перед началом работы необходимо выбрать датчик, который подходит для данного объекта контроля. Дефектоскоп PE4332 может работать с тремя вариантами датчиков PEC433201, PEC433202, PEC433203. В стандартную комплектацию входит один датчик PEC433202. Выбор того или иного датчика зависит от диапазона толщин, которые нужно контролировать, от диапазона толщин изоляции, а также от материала кожуха изоляции.

Область измерения средней толщины

Дефектоскоп PE4332 измеряет среднюю толщину в некоторой области под датчиком. Размеры этой области зависят от типа датчика, а также от толщины изоляции. Область намагничивания металла растёт в размерах с ростом расстояния между датчиком и листом. Когда расстояние от датчика до металла небольшое, размер области намагничивания минимальный. Когда датчик поднимается над поверхностью листа на максимальную высоту, размер области намагничивания металла под датчиком максимальный. Прибор рассчитывает среднюю толщину в области намагничивания. Этот эффект нужно учитывать.

Технические характеристики PE4332

Диапазон измеряемых толщин для стали (зависит от датчика) 0..60мм
Погрешность измерения средней толщины 10%
Диапазон толщины изоляционного покрытия (зависит от датчика) 0..300мм
Минимальный диаметр контролируемых труб 50мм
Температура металла объекта контроля -100°…+600°С
Температура поверхности кожуха в месте прилегания датчика -20°…+60°С
Рабочий температурный диапазон окружающей среды -20…+50°C
Время непрерывной работы без подзарядки аккумулятора 8 часов
Длина кабеля 1.5 м, 5.5 м
Габаритные размеры 246 x 315 x 32мм
Вес прибора 4.9 кг

Базовый комплект поставки:

  • Дефектоскоп PE4332;
  • Датчик PEC433202;
  • Кабель 5,5 м;
  • Кабель 1,5 м;
  • Зарядное устройство;
  • Руководство по эксплуатации;

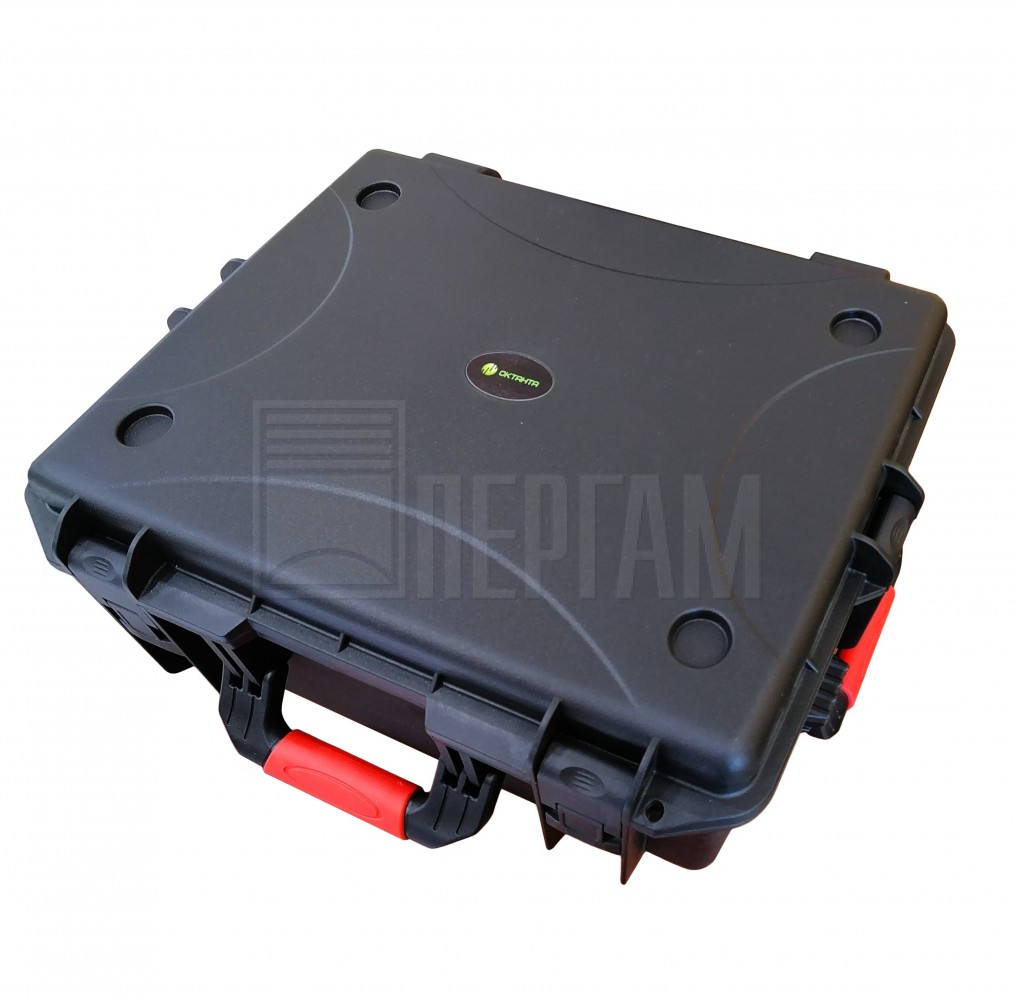

  • Кейс для транспортировки прибора;
  • Наплечный ремень для переноски прибора.
