Дефектоскоп EDDYFI Amigo SE

Дефектоскоп на основе метода ACFM для нефтегазовой и энергетической отраслей
Артикул: 22935
Цена по запросу
Поставляется в минимальные сроки
Гарантия производителя:
12 месяцев
Дефектоскоп EDDYFI Amigo SE
описание в pdf

Дефектоскоп для обнаружения микротрещин методом ACFM

Дефектоскоп AMIGO SE на основе метода контроля ACFM предназначен для обнаружения и определения размеров поверхностных трещин в металлах через защитные изоляционные покрытия. Не требуется зачистки места обследования до голого метала. Находит и определяет размеры микротрещин на сварных швах и резьбовых соединениях. Прибор разработан для нефтегазовой и энергетической отраслей, где требуется предельно точный контроль металлических конструкций. Управляется одним оператором. Подходит для промышленного альпинизма.

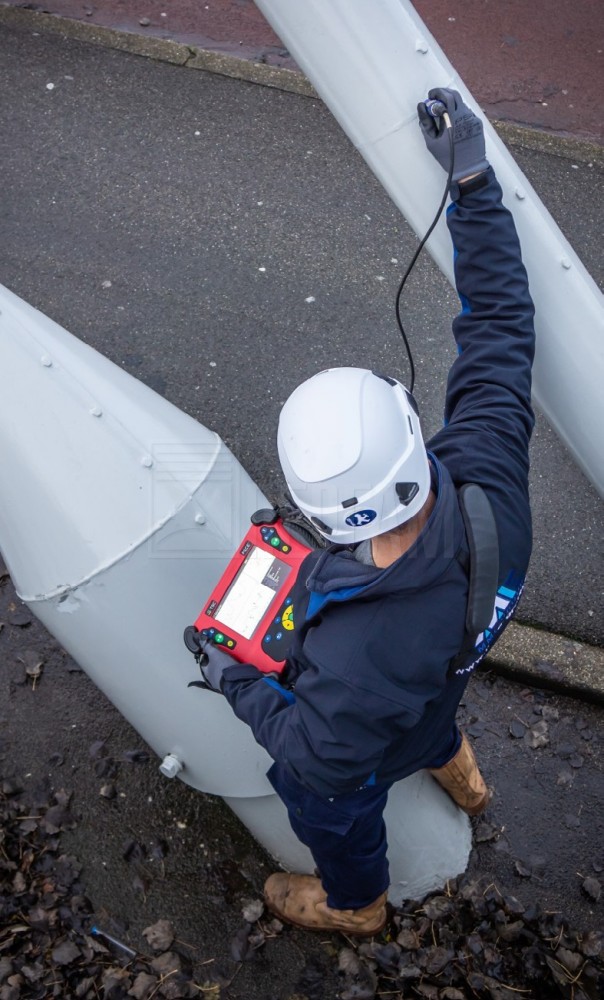

Портативное, надёжное обнаружение трещин методом ACFM

Удобное программное обеспечение

Программное обеспечение позволяет создавать отчёты контроля с данными о размерах, местоположении дефектов и снимками индикаций с экрана прибора. Все данные контроля сохраняются для периодического аудита. В прибор встроена камера, которая позволяет фиксировать зоны, где обнаружены индикации от дефектов. Функция создания отчёта реализует быстрое преобразование и загрузку данных текущего показания на экране прибора в отчет с информацией о местоположении, размерах дефекта, и его индикаций, отмеченных оператором. Данные соотносятся с фотографиями, сделанными в выбранных участках контроля.

В отчёт также входят сведения о преобразователе, приборе и операторе, проводящем контроль. Сохранение отчета в память прибора или на USB-накопитель можно производить в формате .pdf или .docx. Есть программное обеспечение для настольных ПК, которое поддерживает более глубокое исследование данных контроля и позволяет создавать отчеты контроля по форме требуемой клиентом.

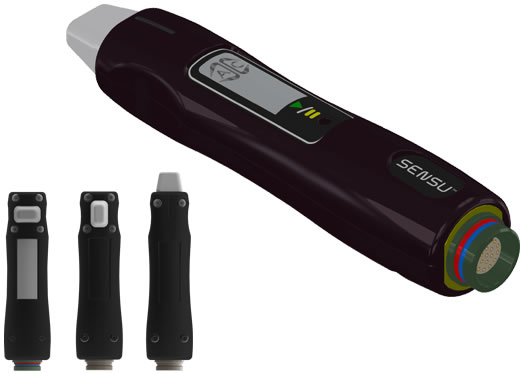

Карандашные преобразователи SENSU

Карандашные преобразователи SENSU

Карандашные преобразователи ACFM серии SENSU™ разработаны для проведения непрерывного сканирования без усилий, как на плоских поверхностях, так и в узких труднодоступных зонах. Преобразователи доступны в нескольких вариантах корпуса:

  • прямые;
  • под прямым углом;
  • поперечные под прямым углом

Для контроля углеродистых сталей предусмотрены преобразователи с частотой 5 кГц. Для контроля нержавеющей стали предусмотрены преобразователи с 50 кГц.

Ширина охвата сканирующей части преобразователя – 15 мм, выполнен из износостойкого керамического материала. Доступна возможность горячей замены преобразователя в процессе контроля.

Особенности AMIGO SE

  • Высокая степень обнаружения трещин методом ACFM.
  • Точное измерение размеров дефектов.
  • Возможен контроль через покрытие.
  • Зачистка поверхности не принципиальна.
  • Не требуется калибровка на образцах.
  • Срок работы аккумулятора 8+ часов.
  • Большой, усиленный ЖК-экран высокой яркости.
  • Настольная и автомобильное зарядное устройство.
  • Встроенная 5 Мпикс камера.
  • Разработан для возможности управления одним оператором (правша/левша).

Ключевые применения

  • Подходит для промышленного альпинизма.
  • Контроль сварных соединений.
  • Окрашенные или поверхности с эпоксидным покрытием.
  • Краны и башни.
  • Трубы и резервуары в НПЗ.
  • Мосты и элементы инфраструктуры.
  • Целостность железнодорожных вагонов.
  • Зубчатые колёса тяжёлых машин в добычи полезных ископаемых.
  • Морские сооружения.

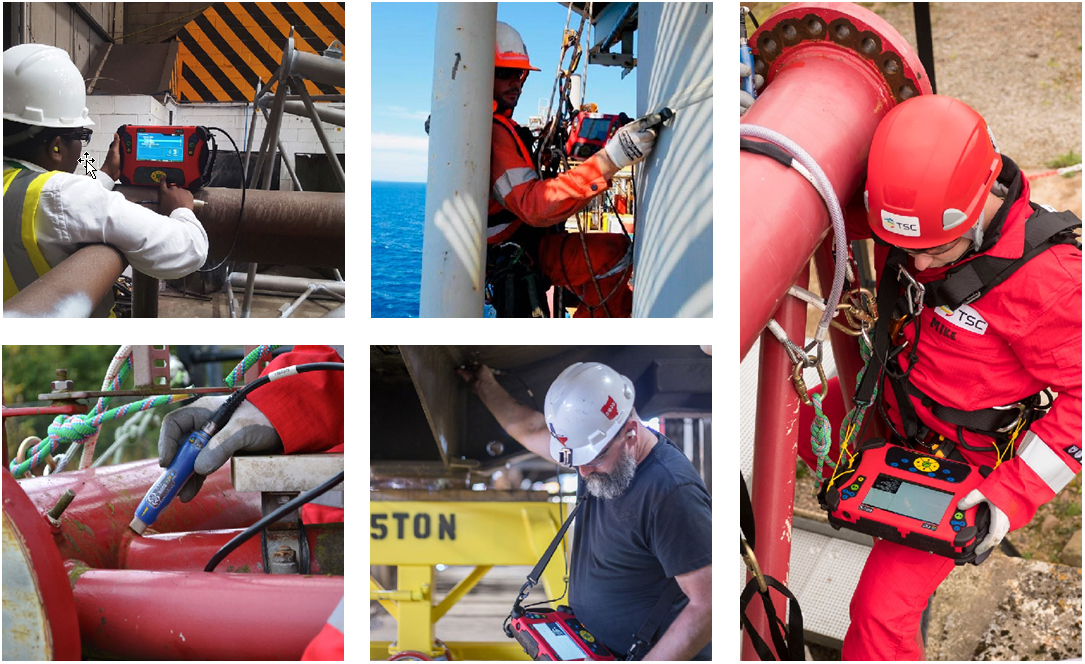

Применение ACFM дефектоскопа PACE

Технические характеристики Дефектоскоп EDDYFI Amigo SE

Технические характеристики

Габариты (Ш × В ×Т) 355 × 188 × 127 мм
Вес 6,6 кг
Экран LCD,  диагональ 26,4см , высокая яркость, химически стойкое стекло
Рабочие температуры от -10°C до +40°C
Питание Li-Ion аккумулятор (2шт)
Длительность работы батареи 6-8 часов
Защищённость корпуса IP65
Выходные разъёмы Подключение к внешнему монитору через разъём GDMI
Хранение данных Внутренняя память SSD 100 Гб + любой внешний USB накопитель
Длина кабеля 1,5 метра (стандартная). Доступно 5, 10 и 15 метров на заказ
Язык Английский
Точки крепления 4 жестких угловых ремня
Встроенная камера 5 Мегапикселей
Транспортировочный кейс Ударопрочный PELI™, на колесах
Преобразователи SENSU™ Конфигурация сканирующей части: Прямые, Под прямым углом, Поперечный под прямым углом. С частотами 5 кГц и 50 кГц. Возможна горячая замена преобразователя

Комплектация

  • Дефектоскоп AMIGO SE ;
  • Контроллер SENSU;
  • Зарядное устройство;
  • Калибровочный образец (в соответствие с ASTM);
  • Транспортировочный кейс.
