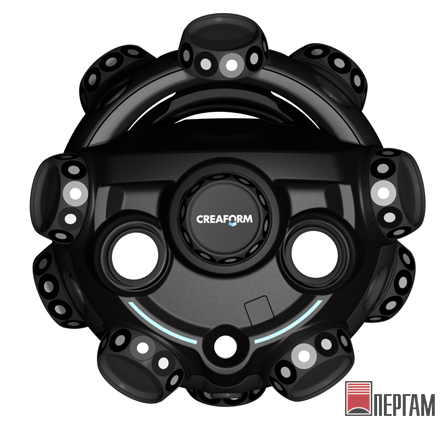

Creaform MetraSCAN 3D

Портативный ручной 3D-сканер для промышленного применения Creaform MetraSCAN 3D
Артикул: 21882
Поставка прекращена
Рекомендуемая замена
Гарантия производителя:
24 месяца
Creaform MetraSCAN 3D
описание в pdf

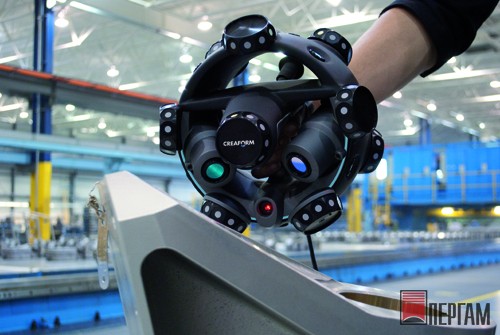

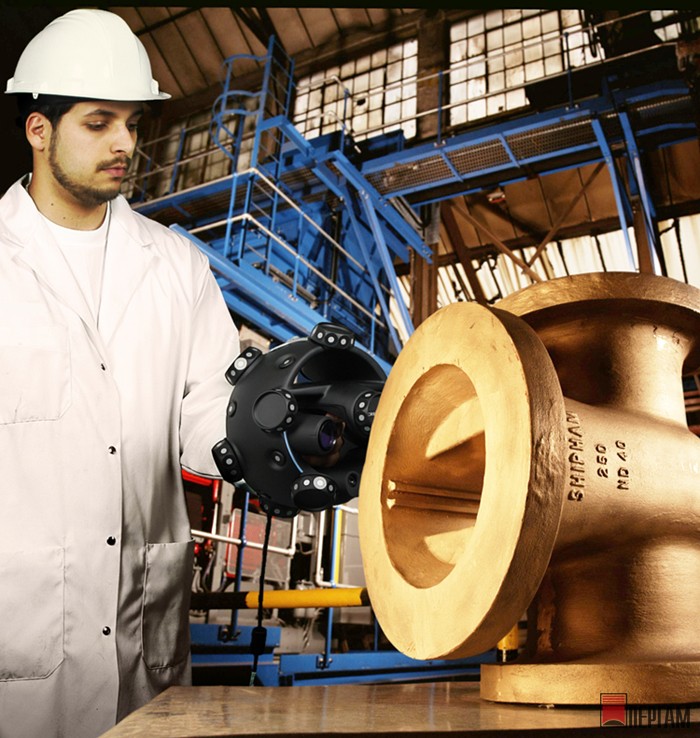

Промышленный 3Д сканер Creaform MetraSCAN 3D

Портативные средства для 3D-измерений

Семейство ручных (без манипуляторов) оптических координатно-измерительных 3D-сканирующих систем MetraSCAN 3D™ и двухкамерных устройств C-Track™ образуют уникальный дует, который обеспечивает максимально точные измерения в лабораторных и цеховых условиях. В сочетании с портативной КИМ MetraSCAN 3D™ — это полный и мощный комплекс контроля, который повышает надежность, скорость и гибкость процесса измерения. По сравнению с другими 3D-сканерами с манипуляторами, оптические сканеры MetraSCAN 3D обеспечивают возможность полной свободы перемещения, что существенно увеличивает производительность и качество!

  • Автоматическая юстировка. Использование оптических отражателей позволяет быстро и последовательно выполнять сканирование и обмер множества идентичных деталей. При этом оператору нет необходимости в повторной перенастройке данных, после перемещения детали или устройства C-Track, что снижает время установки и накопление ошибок измерения размеров деталей в производстве, исключая наладку каждой детали.
  • Детальный и комплексный контроль. Контроль деталей простой и произвольной геометрической формы или анализ конструкции, объединяя измерение размеров и сканирование в одной и той же системе. Большое, расширяемое рабочее пространство измерений может быть легко и динамично расширено без каких-либо потерь точности и без любой обычной «чехарды».
  • TRUsimplicity. Простота и высокая скорость измерений. Ручное измерение без манипулятора. Свободное перемещение пользователя вокруг детали.
  • Удобная система. Система, интуитивно понятная в работе, с очень коротким курсом обучения. Установка в течение 5-ти минут.
  • ТехнологияTRUaccuracy. Высокоточные измерения, нечувствительные к окружающим условиям: нестабильность, вибрации, изменения температуры и т.п., или опыту оператора.
  • Совместимость со всем основным ПО. Быстрая интеграция в Ваш процесс контроля качества.
  • TRUportability. Портативность: контроль или реинжиниринг деталей, узлов или сложных сборок с очень высокой точностью, мобильно и комплексно — неважно где: в лаборатории, в цеху или вне него.

Технология TRUaccuracy

Максимально точные измерения. Технология TRUaccuracy компании Creaform обеспечивает высокоточные измерения вне зависимости от условий измерения (неустойчивость, вибрации, изменения температуры и т.п.) или опыта оператора.

  • С помощью режима динамической привязки устройства C-Track система координат может быть точно «закреплена» на измеряемой детали. Таким образом, сохраняется ориентация детали во время всего процесса 3D-сканирования.
  • Используя функцию автоматической юстировки, больше не требуется ручная работа во время фазы наладки, и значительно снижается вероятность накопления ошибок измерения размеров.
  • Быстрая калибровка пользователем, используя сертифицированный образец, обеспечивает постоянную точность сканера MetraSCAN 3D в течение всего срока его службы.
  • Точность устройства сохраняется в течение всего срока его службы путем постоянного контроля параметров (температура, точность и т.д.).

Области применения

Сканеры MetraSCAN 3D — это мощные координатно-измерительные сканирующие системы. В сочетании с КИМ они могут использоваться в широком диапазоне задач метрологии и анализа конструкций (реинжиниринг). Данные, полученные этой системой, могут обрабатываться в реальном масштабе времени, используя основное и метрологическое ПО.

MetraSCAN 70

Сканер MetraSCAN 70 имеет повышенную разрешающую способность. Это идеальное средство для задач, где определение геометрических элементов является ключевым, например, контроль листового металла и инструментальной оснастки.

MetraSCAN 210

Имея расширенный диапазон покрытия при сканировании, сканер MetraSCAN 210 обеспечивает высокоскоростные равноточные измерения. Его увеличенное расстояние от базы (расстояние от измеряемого объекта) и глубина резкости способствуют увеличению скорости и гибкости контроля. Это идеальная система для измерения больших поверхностей и анализа крупномасштабных объектов. Оптические сканеры MetraSCAN 3D с возможностью измерения координат могут выполнять следующие задачи:

Контроль и обследование

  • Анализ параметров деталей для автоматизированного проектирования (CAD)
  • Контроль опытных образцов или прототипов
  • Контроль качества изделий поставщиков
  • Оценка соответствия 3D моделей исходным деталям / технологической оснастке
  • Оценка соответствия произведенных деталей оригиналам
  • Юстировка
  • Сертификация инструмента

Реинжиниринг

  • 3D-сканирование для CAD
  • 3D-моделирование
  • Создание инструмента и оснастки
  • Техобслуживание, ремонт и капитальный ремонт
  • Анализ методом конечных элементов

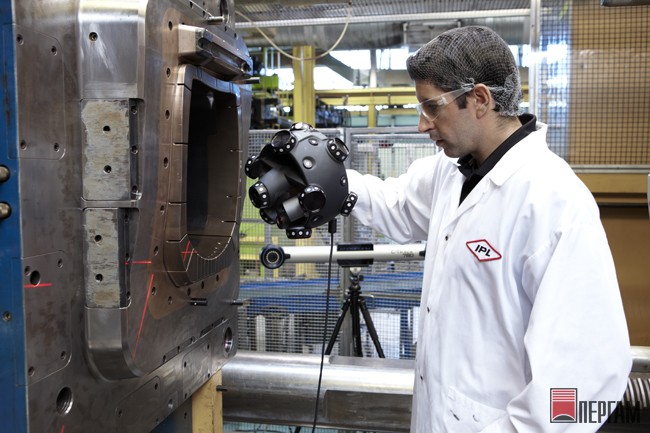

Двухкамерное устройство C-Track

Устройство C-Track оборудовано оптикой высокого качества и специальным освещением, что позволяет определять все отражатели в пределах его рабочего пространства. Кроме отслеживания эталонной модели в целом, устройство C-Track обеспечивает точную локализацию сканера MetraSCAN 3D, выполняя непрерывную съемку и передачу данных, управление освещением отражателей и возможными изменениями с помощью компьютера, а также сохраняя при этом параметры камер.

Программа VXelements

Оптические сканеры MetraSCAN 3D поставляются с программой сбора данных VXelements, которая обеспечивает их полным набором технологий 3D-сканирования и измерения. Это программа выполняет компоновку всех существенных элементов и инструментов в унифицированную форму — удобную и интуитивно понятную рабочую среду. Программный модуль VXscan специально предназначен для сбора и оптимизации данных 3D-сканирования. Он обеспечивает высокую производительность при решении этих специфических задач. Кроме того, он достаточно прост и удобен для пользователей с любым уровнем опыта. Модуль VXscan обеспечивает пользователей возможностью работы с данными, полученными сканером MetraSCAN 3D, а также использовать их совместно с любыми другими компонентами программы VXelements или программами других фирм. Теперь программа VXelements совместима с планшетными телефонами и смартфонами. Вы можете удаленно общаться с программой VXelements и иметь все функции сбора данных.

Поддержка клиентов

Когда Вы приобретаете оптический координатно-измерительный сканер MetraSCAN 3D, Вы получаете доступ к дополнительным услугам по программе обслуживания клиентов CreaCare. Мы с готовностью предоставляем доступную многоязычную техническую поддержку на всех континентах, обеспечивая знающими, действующими и ответственными специалистами. Мы считаем важным помочь Вам упростить Вашу работу и повысить эффективность работы со сканером MetraSCAN 3D. Именно поэтому технологии компании Creaform поставляются с планом бесплатного технического обслуживания CreaCare и ежегодной калибровки в течение первого года эксплуатации. Для того чтобы быть всегда на переднем крае этой технологии, Вы также можете выбрать доступ к мгновенной загрузке новых версий программы VXelements (и модуля VXscan). По желанию Вы можете сделать заявку для приезда квалифицированного метролога или инженера по применению на Вашу установку для помощи при запуске оптического сканера и проведения обучения Вашего персонала для Вашей конкретной задачи измерения. Последнее, но не менее важное, агенты по обслуживанию клиентов компании Creaform сопровождают каждого клиента для того, чтобы быть уверенным в том, что они удовлетворены работой сканера MetraSCAN 3D, и точно знают, к кому обращаться в случае возникновения проблемы. И наконец, если что-либо случается, мы гарантируем быстрый и надежный сервис.

Совместимые программы

  • Geomagic (Studio and Qualify)
  • Rapidform (XOS, XOR и XOV)
  • InnovMetric Software (PolyWorks)
  • Dassault (CATIA V5, SolidWorks)
  • Delcam (PowerINSPECT)
  • Metrologic (Metrolog XG, V5)
  • BuildIT Software & Solutions (BuildIT)
  • PTC (Pro/ENGINEER)
  • Siemens (NX и Solid Edge)
  • Autodesk (Inventor, Alias, 3ds Max, Maya, Softimage)

Для информации о других базовых программных средствах контактируйте с нашими специалистами.

Технические характеристики Creaform MetraSCAN 3D

Технические характеристики MetraSCAN 3D

MetraSCAN 70 MetraSCAN 210
Масса 1,85 кг 1,85 кг
Размеры 282×250×282 мм 282×250×282 мм
Скорость измерений 36000 измерений в секунду 36000 измерений в секунду
Объемная точность (с C-Track 780)¹ 0,085 мм 0,085 мм
Объемная точность (с MaxSHOT 3DTM или C-Link) 0,085 мм, если L² < 1,2 м 0,085 мм, если L² ≤1,2 м
0.055 мм + 0.025 мм/м L² > 1,2 м 0,055 мм + 0,025 мм/м L² > 1,2 м
Разрешение по осям X, Y, Z 0,05 мм 0,1 мм
Расстояние от базы 152 мм 300 мм
Глубина резкости ±50 мм ±100 мм
Площадь поперечного сечения лазера 70× 70 мм 210×210 мм
Рабочая температура 15–40 °C 1540 °C
Рабочая влажность (без конденсации влаги) 1090 % 1090 %
Сертификация EN 301489-1, EN 301489-3, EN 300 220-1 EN 301489-1, EN 301489-3, EN 300 220-1

1 Методы испытаний базируются на стандарте ASME B89.4.22. Объемная точность оценивается с помощью поверенных по длине искусственных объектов путем их измерения в различном положении и ориентации в пределах рабочей зоны сканера MetraSCAN-R (методы половинного интервала).

2 L размер измеряемого объекта.

Комплект поставки

  • Сканер MetraSCAN 3D
  • Эргономичная подставка
  • Сфера для повторной калибровки
  • Кабель FireWire
  • Кейс для переноски
  • Программа VXelements
  • Гарантия 1 год на детали и сборку

Отзывы Creaform MetraSCAN 3D

Пока нет отзывов.

Обсуждение Creaform MetraSCAN 3D

Я представляю компанию производителя навесного оборудования и тюнинга для автомобилей. Возможно ли использование ваших сканеров при "снятии" днища автомобиля, порогов, крыльев и т.д. Как это происходит технически ? Опишите, если можно, или дайте ссылки.
Дмитрий    27.10.2016
ответить
Вячеслав Новиков
Для того, чтобы Вы могли ознакомиться с примером работы сканера, Вы можете посмотреть видео-ролик (https://youtu.be/rx8FSnVfQTM)

Данные сканеры отлично подойдут для оцифровки любых частей автомобиля. Одна из российских компаний, занимающаяся производством дефлекторов капотов, приобрела у нас такой сканер в 2011 году.

В случае возникновения вопросов, желание посмотреть данное оборудование в действие, напишите мне, согласуем дату проведения демонстрации.
Вячеслав Новиков, Пергам    28.10.2016
ответить
