Creaform MaxSHOT 3D

Оптическая координатно-измерительная система для фотограмметрии Creaform MaxSHOT 3D
Артикул: 21880
Поставка прекращена
Рекомендуемая замена
Гарантия производителя:
24 месяца
Creaform MaxSHOT 3D
описание в pdf

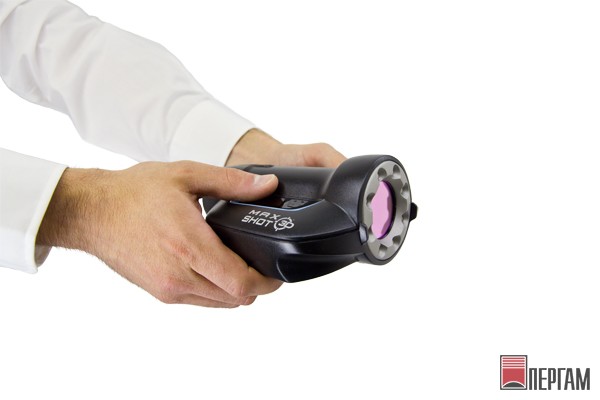

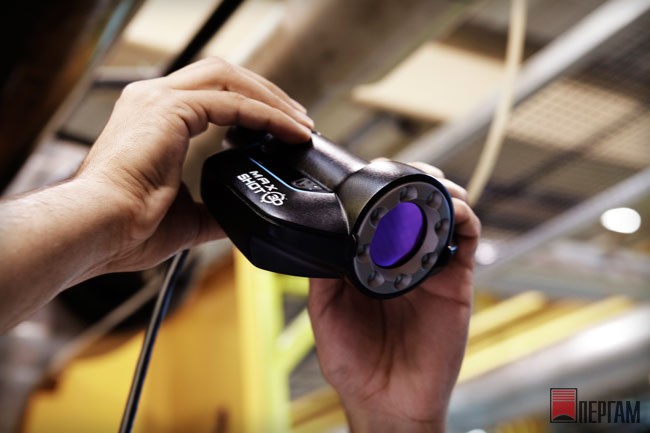

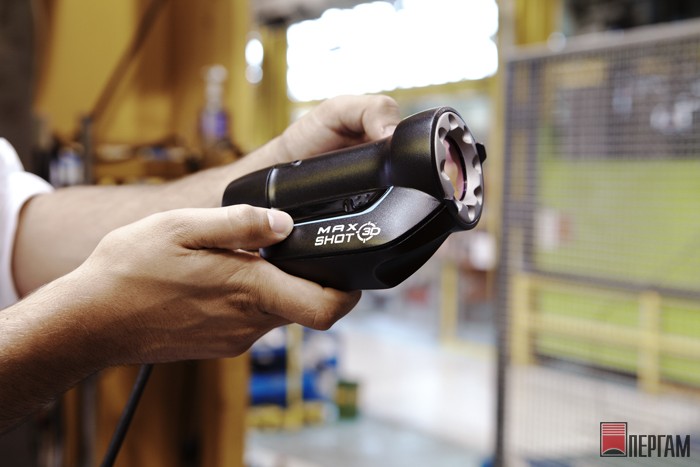

Creaform MaxSHOT 3D

Оптическая координатно-измерительная система

Это новое изделие, работающее совместно со сканерами, позволяет дополнительно увеличить точность и скорость фотограмметрии для широкого спектра применений, уже доступных для технологий компании Creaform, особенно, при контроле больших деталей.

Разработала эту систему компания Creaform, известная своими технологиями создания портативных, надежных и очень простых в использовании средств контроля размеров изделий. Более конкретно, эта система, объединяющая фотограмметрическую видеокамеру MaxSHOT 3D и программное обеспечение для обработки данных VXshot, выгодно отличается от других систем, благодаря простоте использования. Ее удобный дизайн позволяет легко и быстро создавать высокоточные карты-модели координат объекта на основе серии фотоснимков, даже тем, кто впервые сталкивается с фотограмметрией.

Преимущества системы

  • Точность измерения размеров становится еще выше
  • Повышенная точность технологий компании Creaform благодаря фотограмметрии
  • Исключительная простота использования
  • Визуализация и проверка полученных данных в реальном масштабе времени
  • Пошаговая работа, полностью направляемая программным модулем VXshot
  • Эргономичный дизайн
  • Сокращение времени измерений на больших деталях
  • Ускоренное позиционирование на объекте сканера компании Creaform или оптической КИМ (координатно-измерительной машины)
  • Легкость и портативность

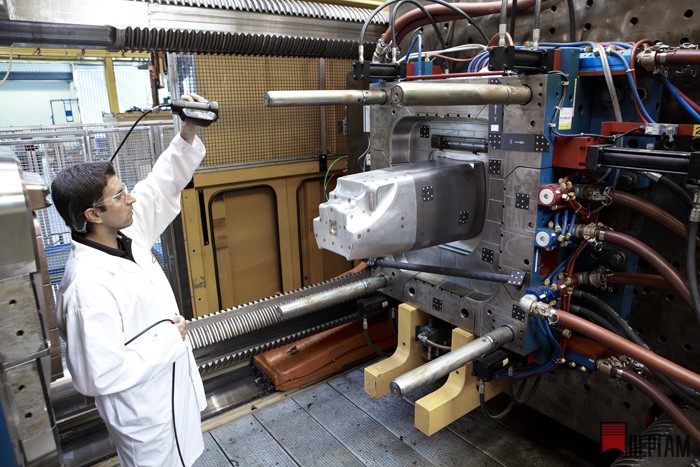

С помощью камеры MaxSHOT 3D все, что вы должны сделать — это просто разместить несколько кодированных меток либо на измеряемом объекте или на его оборудовании, получить несколько блоков собирающих фотоснимков и запустить процесс поблочного уравнивания (триангуляция изображения). Во время этого процесса метки-отражатели, размещенные на объекте, могут быть легко восстановлены в 3D, а отсчетные линейки в зоне измерений обеспечат масштабирование карты-модели. После завершения расчетов 3D-сканер компании Creaform или оптическая КИМ автоматически используют высокоточную карту-модель координат, созданную в модуле VXelements, для определения положения сканера в зоне измерений.

Программный модуль VXshot

В отличие от других систем на рынке, где точность отчасти связана с опытом оператора и методикой выполнения измерений, модуль VXshot характеризуется исключительно простым процессом получения данных с подсказкой операторам на каждом шаге этого процесса. Благодаря простому и понятному интерфейсу, программа четко и быстро указывает операторам на необходимость выполнения дополнительных снимков для повышения точности измерений. Например, различные опции визуализации и проверки в реальном масштабе времени карты координат обеспечивают возможность видеть восстановленную зону и все определенные точки с очень высокой точностью. Кроме того, каждый раз при получении изображения все идентифицированные точки измеряются и пересчитываются снова. Модуль VXshot может использоваться с камерой MaxSHOT 3D или сканером MAXscan 3D.

Области применения

Контроль, обследование, осмотр

  • Анализ параметров деталей для автоматизированного проектирования
  • Контроль качества опытных образцов и изделий поставщиков
  • Контроль и настройка крупномасштабной технологической оснастки
  • Контроль больших отливок
  • Конструирование или контроль больших литейных форм/пресс-форм
  • Оценка соответствия 3D-моделей исходным деталям / технологической оснастке
  • Оценка соответствия произведенных деталей оригиналам
  • Юстировка больших деталей
  • Полный контроль изделий произвольной формы и создание цветных карт высокой плотности

Реинжиниринг

  • Восстановление геометрических объектов (сфер, цилиндров, плоскостей)
  • Позволяет быстро и более точно восстановить сложные детали (простой или произвольной геометрической формы)

Отрасли промышленности

  • Аэрокосмическая
  • Образование
  • Металлургия и металлообработка
  • Станкостроение
  • Автомобилестроение и транспорт
  • Производство товаров широкого потребления
  • Формовка, штамповка, литье, обработка и сборка

Система MaxSHOT 3D создает карты-модели координат объекта, которые могут использоваться с изделиями HandyPROBE и MetraSCAN 3D для определения их изменения на сканируемом или измеряемом объекте. При этом Вы получаете высокоточные данные, и что особенно важно — при измерении больших деталей.

Технические характеристики Creaform MaxSHOT 3D

Технические характеристики MaxSHOT 3D

Масса 435 г
Размеры 76×136×153 мм
Объемная точность 0,025 мм/м
MetraSCAN3D
Объемная точность (с использованием MaxSHOT 3D)
0,085 мм, если L* ≤ 1,2 м
0,055 мм + 0,025 мм/м, если L > 1,2 м
HandyPROBE
Объемная точность (с использованием MaxSHOT 3D)
HandyPROBE 380 HandyPROBE 780 HandyPROBE 1480
0,075 мм, если L* ≤ 1,2 м 0,085 мм, если L* ≤ 1,2 м 0,170 мм, если L* ≤ 3,0 м
0,045 мм + 0,025 мм/м, если L > 1,2 м 0,055 мм + 0,025 мм/м, если L > 1,2 м 0,095 мм + 0,025 мм/м, если L ≤ 3,0 м

* L размер измеряемого объекта

Комплект поставки

  • Кейс для переноски
  • Магнитные кодированные метки (№31-240)
  • FireWire-адаптер
  • FireWire-кабель
  • Блок питания с адаптером
  • Система отсчета координат
  • Отсчетные линейки 1000 мм (2 шт.)
  • Гарантия 1 год на детали и сборку
