Электротехническая лаборатория МЭК-4

Электролаборатория тестирования РЗиА и высоковольтных выключателей
Артикул: 22766
Цена по запросу
Поставляется в минимальные сроки
ПЕРГАМ МЭК-4
описание в pdf

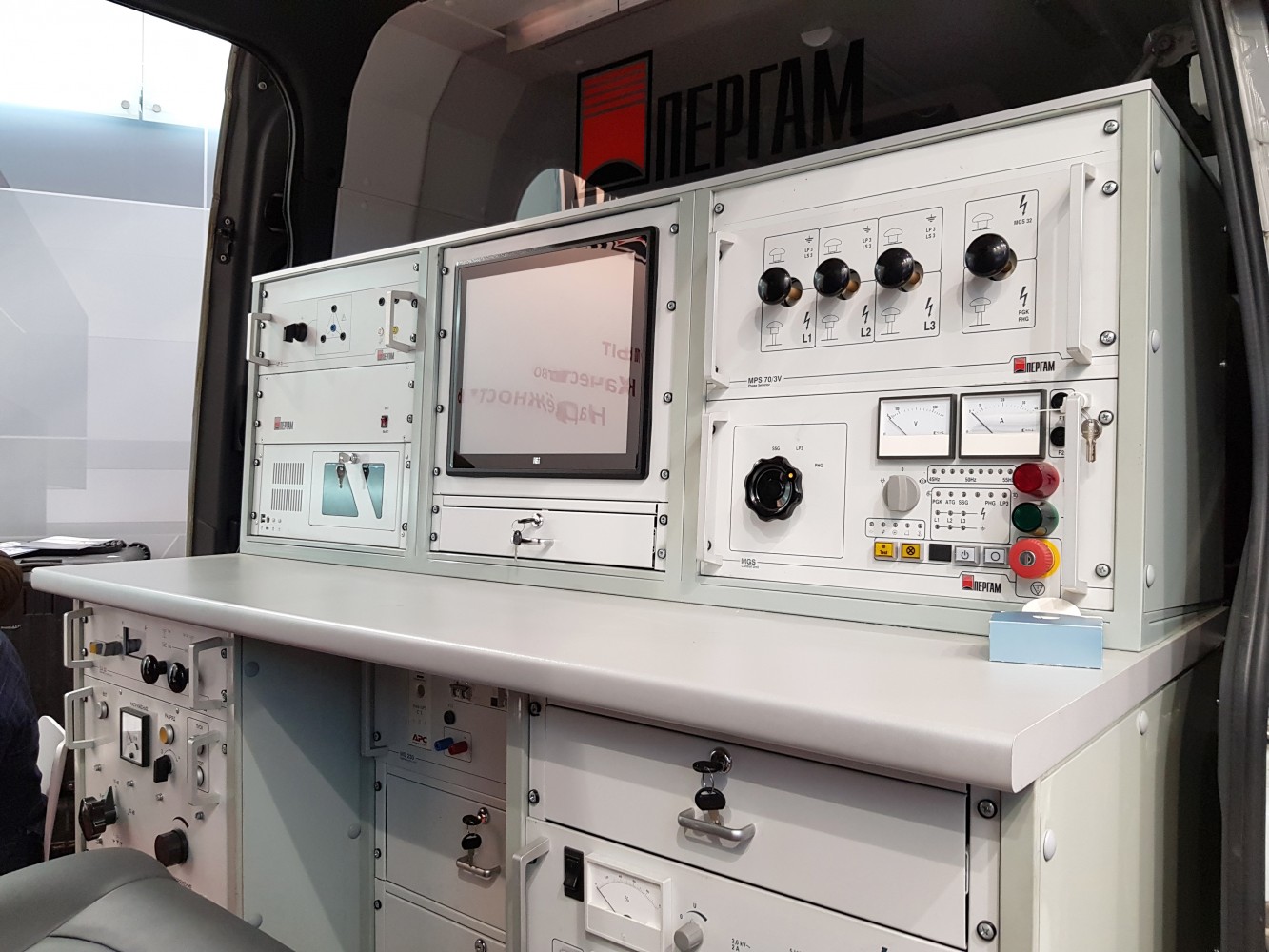

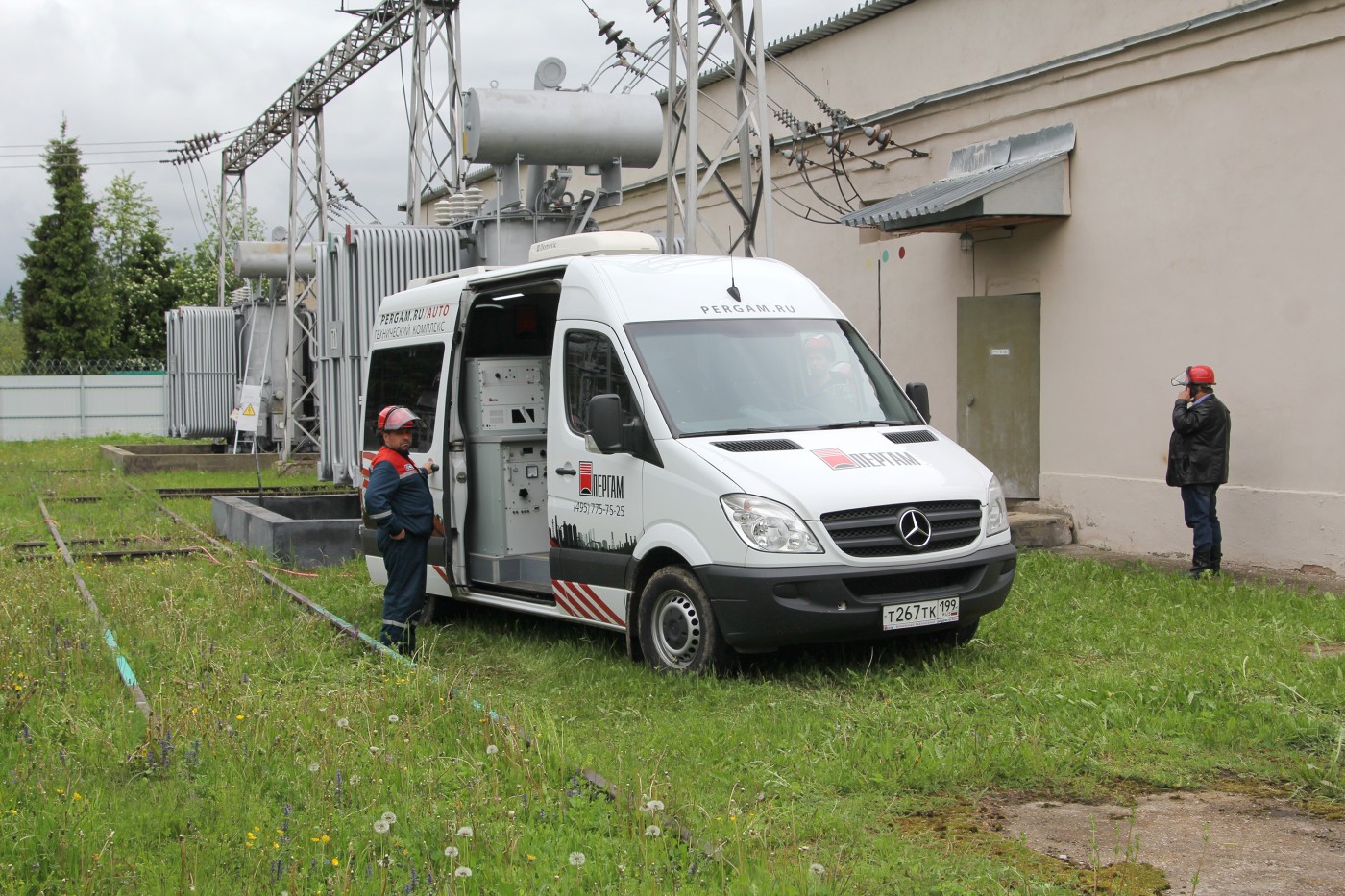

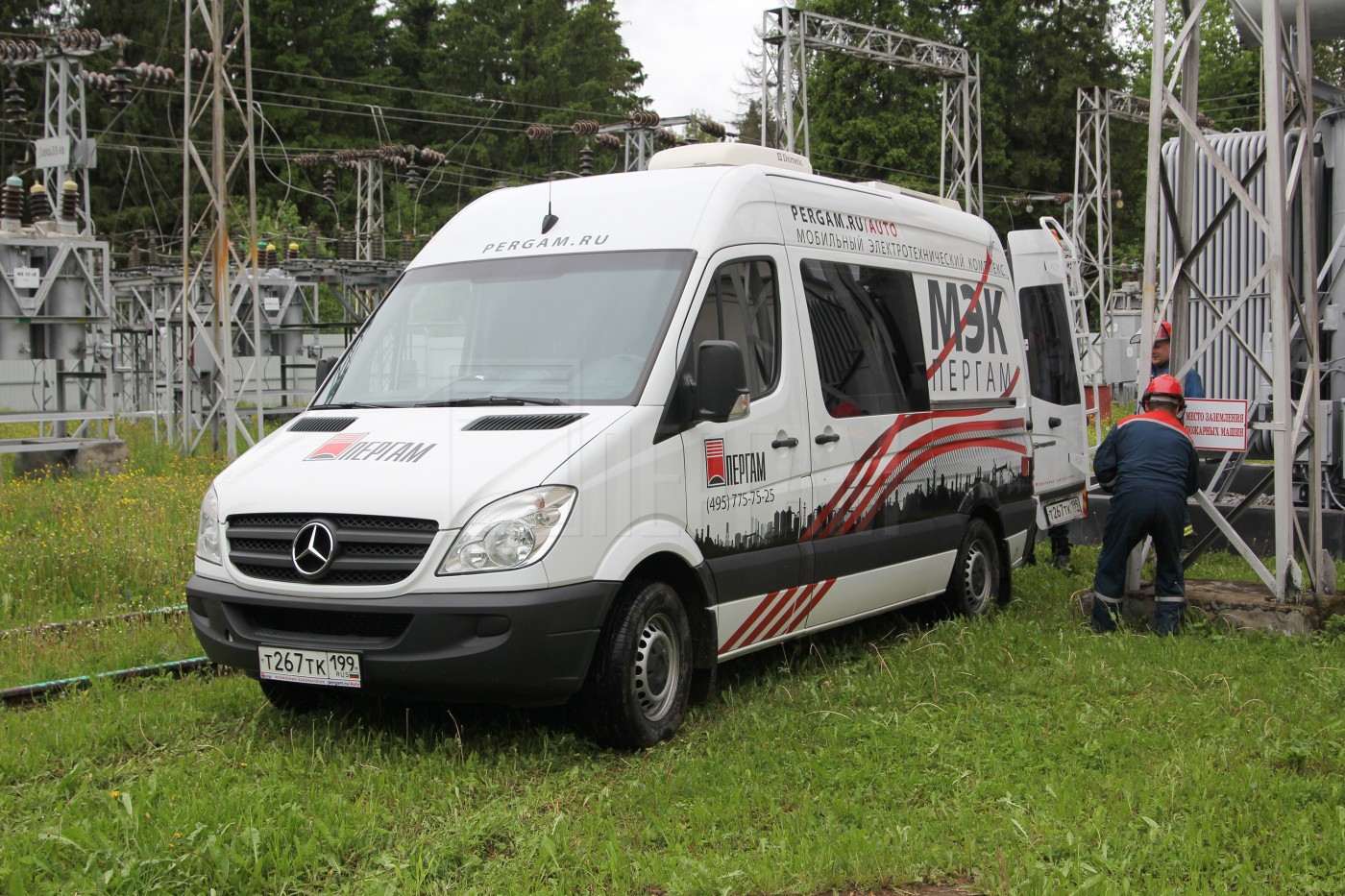

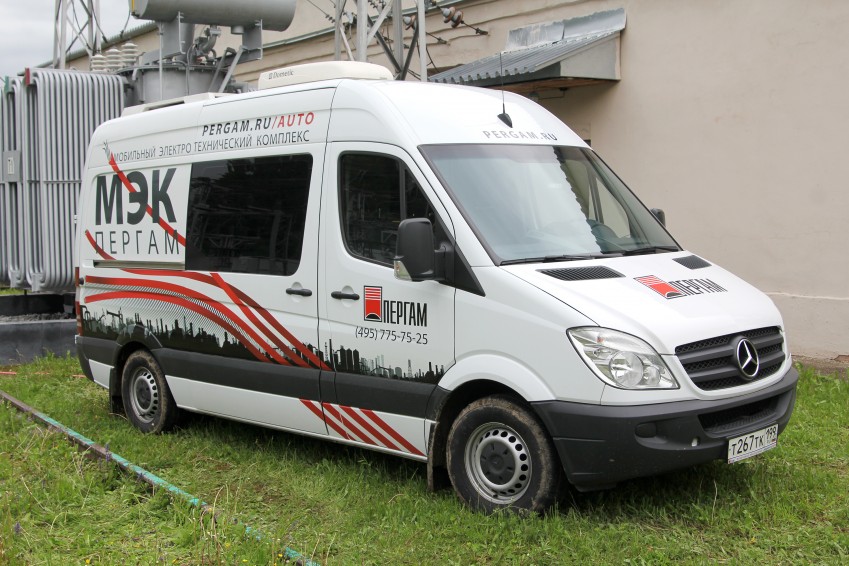

Электролаборатория МЭК-4 предназначена для проверки всех типов релейных защит и автоматики, контроля высоковольтных выключателей. Мобильные электротехнические комплексы серии МЭК-4 комплектуются стационарным и переносным электрооборудованием производства компаний Megger (Англия), НПП Динамика (Россия), Fluke (США) и др. Лаборатории подразделяются на несколько типов, в зависимости от комплекса задач, которые должен выполнять технический персонал.

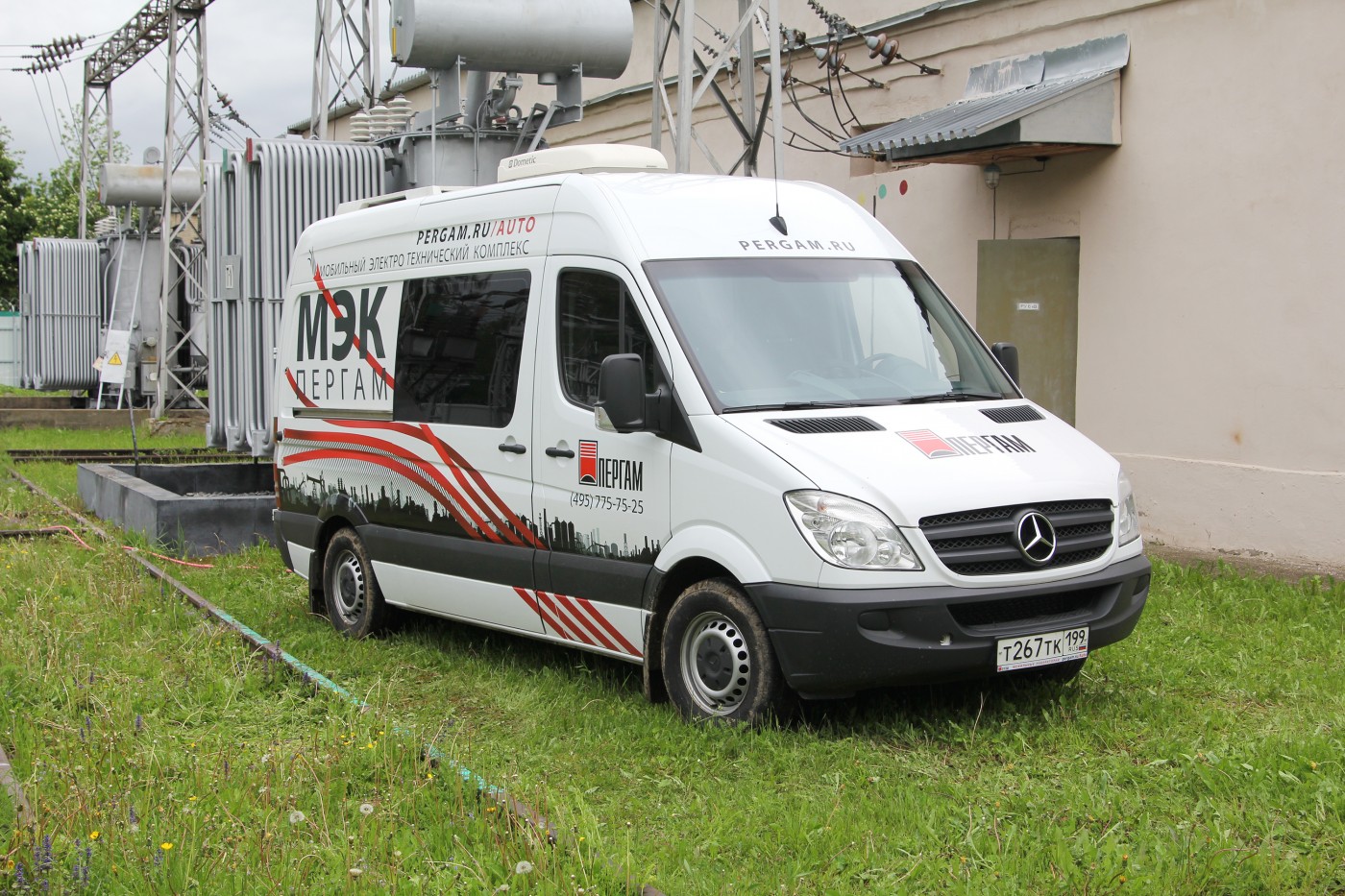

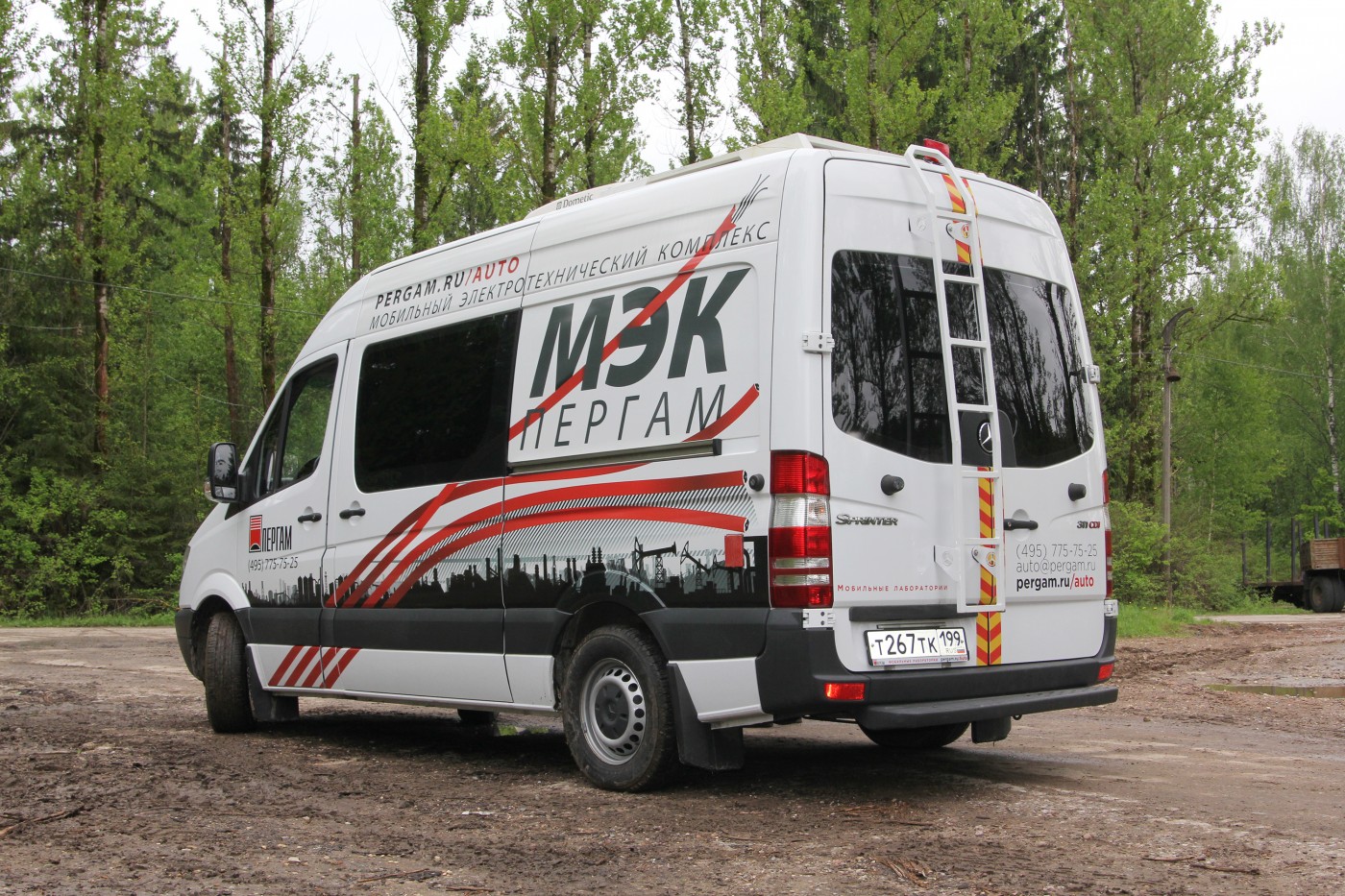

Проектируем, производим и продаём мобильные лаборатории на базе любого шасси. Лаборатории МЭК изготавливаем на базе автомобилей: Mercedes Benz, Sprinter, Volkswagen LT3S, Ford Transit, ГАЗ-27057, KAMA3-43118, KAMA3-43114, УРАЛ-4320, ГАЗ-33081.

Три типа электролабораторий МЭК-4

  • МЭК-4A — Оценка состояния средств релейной защиты и противоаварийной автоматики, прогрузка автоматических выключателей током до 22 А;
  • МЭК-4В — Контроль и оценка состояния высоковольных выключателей;
  • МЭК-4C — Комплексная оценка состояния средств релейной защиты и противоаварийной автоматики, прогрузка автоматических выключателей током до 22 А, контроль и оценка состояния высоковольных выключателей.

Лаборатория МЭК-4 обеспечивает:

  • Проведения испытаний и обработку результатов;
  • Отображение на ПК информации о текущем состоянии системы с текстовыми пояснениями;
  • Составление отчетов и протоколов испытаний;
  • Печать результатов (протоколов) испытаний;
  • Хранение данных об испытаниях и измерениях;
  • Обмен информацией через USB-порт с периферийными устройствами.
Функции передвижной электролаборатории Оборудование МЭК-4А МЭК-4В МЭК-4С
Тестирование РЗиА
- Измерение параметров срабатывания и настройка электромеханических и ц - ифровых реле
- Снятие векторных и круговых диаграмм защит направленного действия
- Определение порядка чередования фаз сети
- Прогрузка защит прямого действия первичным током до 22 кА
- Измерение сопротивления изоляции и испытание цепей РЗиА
- Построение кривой намагничивания трансформаторов тока
- Измерение нагрузок вторичных цепей трансформаторов тока и напряжения
- Проверка ВЧ аппаратуры каналов РЗ ,аппаратуры для приёма и передачи телекоманд РЗ и ПА, фильтров присоединения, разделительных фильтров, ВЧ заградителей с элементами настройки и других составляющих ВЧ тракта
SVERKER, MRCT,
ODEN AT, FREJA,
SMRT, MIT, S1
Тестирование высоковольтных выключателей
- Измерение временных характеристик выключателей при различных уровнях напряжения на электромагнитах включения и отключения
- Оценка наличия вакуума в камерах вакуумных выключателей
- Измерение переходного сопротивления контактов выключателя
- Измерение сопротивления и испытание изоляции вторичных цепей выключателей
- Вибромониторинг процессов включения и отключения
EGIL, TM
1600/1800
Дополнительно
- Измерение параметров срабатывания устройств защитного отключения (УЗО)
- Измерение сопротивления петли «фаза-ноль» и «фаза-фаза»и расчет тока КЗ
- Измерение уровня напряжения и тока нагрузки в сетях до 1000 В
LTW и LT

Передвижные электролаборатории компании ПЕРГАМ успешно применяются на многих предприятиях России и стран СНГ: ОАО «Новосибирскэнерго»; ОАО «Мосэнерго»; МУП «Пермские городские электрические сети»; ОАО «Волжская ГЭС им. В.И.Ленина»; ОАО «ГРОДНО АЗОТ»; ОАО «Межрегионтрубопроводстрой» г. Москва; ОАО «Михайловский ГОК» г. Железногорск, ЗАО «SGS Восток Лимитед» г. Сахалин; «Подводспецтранснефтепродукт» г.Самара; ОАО «Средне-волжский Транснефтепродукт» г.Казань; ООО «СП Нефтестрой» ОАО «ЛУКОЙЛ» г. Когалым; ОАО «Стройтрансгаз» г.Москва; ОАО «ЮКОС» г. Нефтеюганск; ОАО «Алтайэнерго» г.Новоалтайск; ОАО «Славнефть-Мегионнефтегаз» г.Мегион и другие.

Основные возможности электролаборатории:

  • Измерение параметров срабатывания и настройка электромеханических и цифровых реле;
  • Снятие векторных и круговых диаграмм защит направленного действия;
  • Определение порядка чередования фаз сети;
  • Прогрузка защит прямого действия первичным током до 22 кА;
  • Измерение сопротивления изоляции и испытание цепей РЗиА;
  • Построение кривой намагничивания трансформаторов тока;
  • Измерение нагрузок вторичных цепей трансформаторов тока и напряжения;
  • Проверка ВЧ аппаратуры каналов РЗ, аппаратуры для приема и передачи телекоманд РЗ и ПА, фильтров присоединения, разделительных фильтров, ВЧ заградителей с элементами настройки и других составляющих ВЧ тракта.
  • измерение параметров срабатывания устройств защитного отключения (УЗО);
  • измерение сопротивления петли «фаза-ноль» и «фаза-фаза"и расчет тока КЗ;
  • измерение уровня напряжения и тока нагрузки в сетях до 1000 В
  • измерение временных характеристик выключателей при различных уровнях напряжения на электромагнитах включения и отключения;
  • оценка наличия вакуума в камерах вакуумных выключателей;
  • измерение переходного сопротивления контактов выключателя;
  • измерение сопротивления и испытание изоляции вторичных цепей выключателей;
  • вибромониторинг процессов включения и отключения.

Поможем зарегистрировать и поставить на учёт электролабораторию, подготовить пакет документов для аттестации. Стоимость лаборатории с учетом оборудования, монтажа и автомобиля можно уточнить у наших менеджеров по телефону в Москве +7 (495) 775-75-25 (125).
