Кабельная лаборатория ПЕРГАМ МЭК-1

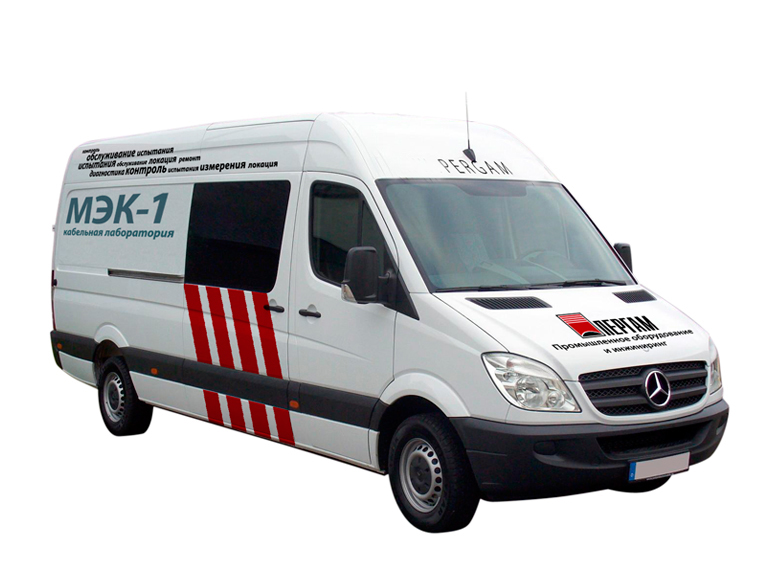

Кабельная мобильная лаборатория на базе микроавтобусов
5
Артикул: 21630
Цена по запросу
Поставляется в минимальные сроки
ПЕРГАМ МЭК-1
описание в pdf

Кабельная диагностическая лаборатория

Мобильная электротехническая лаборатория МЭК-1 представляет собой автоматическую или полуавтоматическую систему обнаружения места повреждения одно- или трехфазного кабеля. Благодаря модульной конструкции отдельные функциональные модули работают независимо друг от друга. Это дает возможность в любое время без каких-либо проблем модифицировать или расширять систему. В зависимости от области применения и пожеланий клиентов возможны такие функции, как локализация дефектов кабеля, испытание и диагностика. Также доступен выбор уровня напряжения и класса энергопотребления в зависимости от сети. В наличии имеются варианты с одно- и трехфазным исполнением.

Мобильные электротехнические лаборатории МЭК, производства ОАО «Пергам-Инжиниринг», на основе оборудования BAUR и Megger, предназначены для проведения испытаний и диагностики электрооборудования подстанций, распределительных устройств и кабельных линий, а также для определения мест повреждений в кабельных линиях с использованием различных методов точной и предварительной локации.

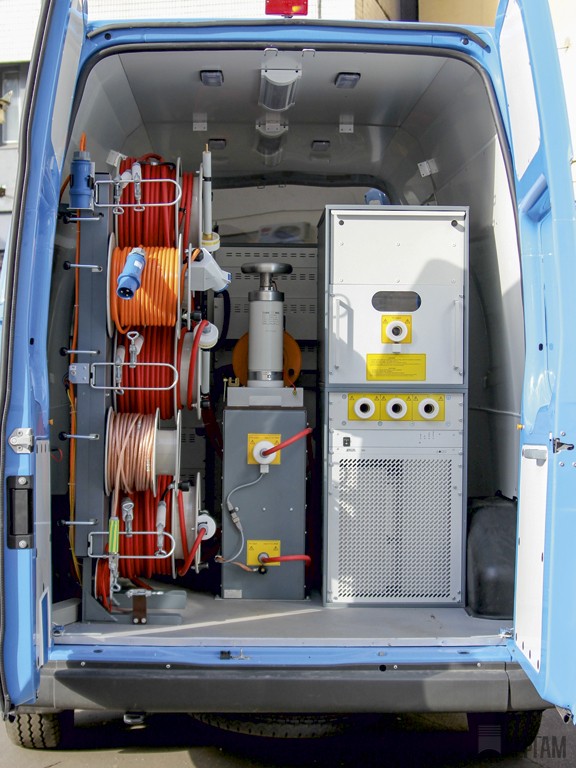

Шасси Передвижные лаборатории МЭК производятся на базе автомобилей Mercedes Benz, Sprinter, Volkswagen LT35, Ford Transit, ГАЗ-27057, КАМАЗ-43118, КАМАЗ-43114, УРАЛ-4320, ГАЗ-33081. Кузов-фургон лаборатории каркасной конструкции(либо из сэндвич-панелей на сварном каркасе), теплоизолированный, изготавливается в двухотсечном исполнении.

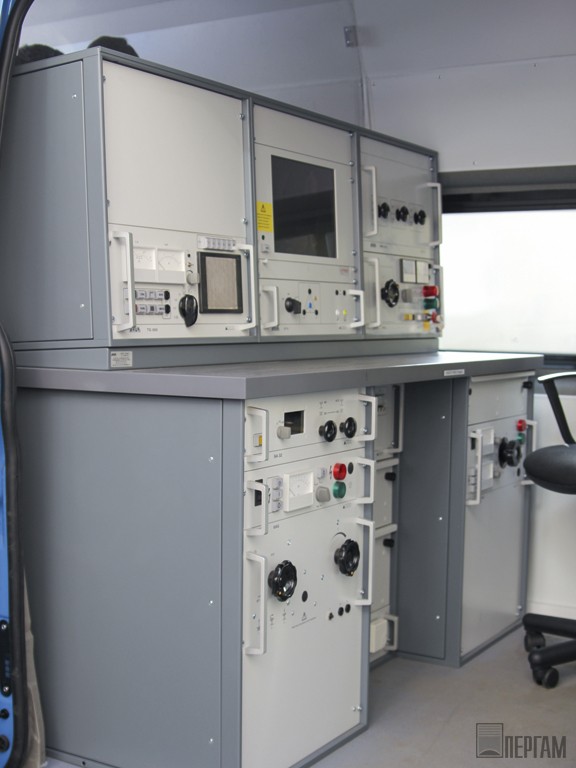

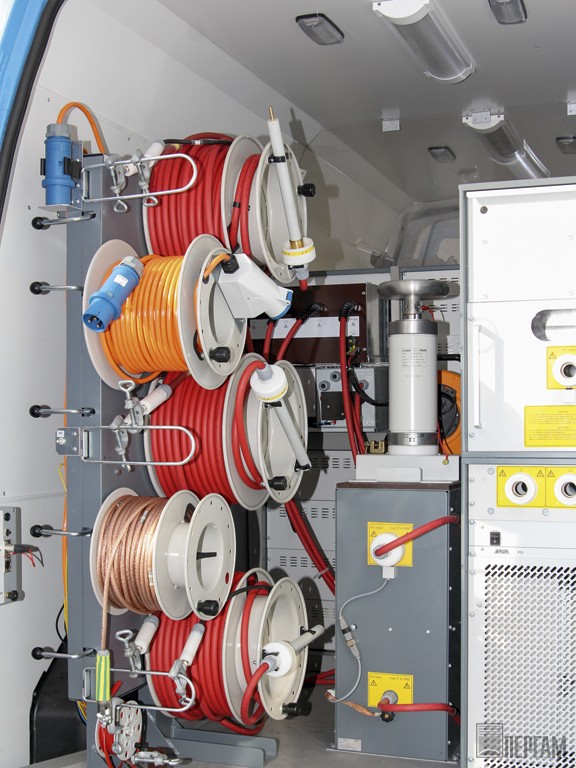

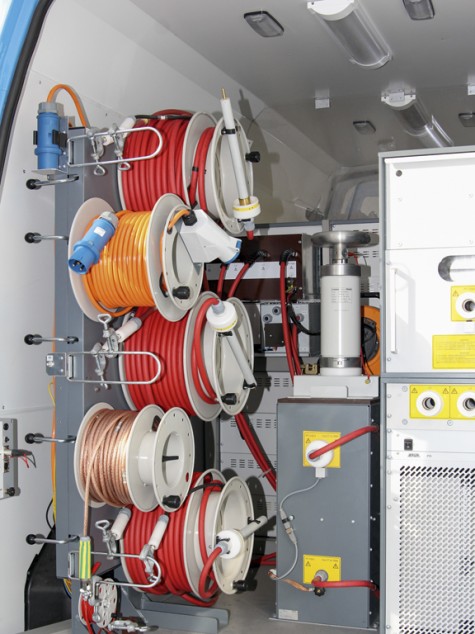

Электротехническая лаборатория МЭК-1 для испытания, поиска повреждений и диагностики кабельных линий комплектуется электрооборудованием производства компании BAUR (Австрия). Лаборатории подразделяются на несколько типов, в зависимости от класса испытательного напряжения и задач, которые должен выполнять технический персонал.

МЭК-1A — лаборатория предназначена для проведения испытаний кабельных линий оборудования подстанций и распределительных устройств.
МЭК-1B — лаборатория предназначена для проведения испытаний кабельных линий оборудования подстанций, распределительных устройств, а также поиска мест повреждений кабельных линий.
МЭК-1C — лаборатория предназначена для проведения испытаний кабельных линий оборудования подстанций, распределительных устройств, а также для поиска мест повреждений и диагностики кабельных линий.

Особенности

В зависимости от пожеланий заказчика лаборатория комплектуется оборудованием собственной разработки, оборудованием произведенным в РФ, либо зарекомендовавшими себя импортными системами приборов, за счет чего достигается оптимальное соотношение цена/качество/функциональность. Всё используемое оборудование полностью русифицировано и отличается простотой и удобством эксплуатации. Сборка лаборатории осуществляется на территории России. Специальная лаборатория реализует весь комплекс измерений, включающий в себя, как традиционные испытания, так и комплексные методы диагностики в соответствии с международными стандартами.

  • Использование только высококачественного оборудования BAUR (Австрия)
  • Простота и удобство в эксплуатации как отдельно взятых компонентов, так и лаборатории в целом
  • Пять степеней безопасности от поражения электрическим током
  • Полностью русифицированный интерфейс и круглосуточная техническая поддержка
  • Широкий ассортимент оборудования, позволяющий скомпоновать лабораторию по оптимальному соотношению цена/функциональность
  • Наличие уникальногооборудования для испытания кабельных линий на СНЧ напряжении до 80 кВ, которое не приводит к повреждению изоляции
  • Проведение обучения специалистов как на объекте заказчика, так и на территории завода-изготовителя

Назначение автолабораторий МЭК-1

  • Прожигание поврежденной изоляции (высокоомные повреждения)
  • Измерение расстояния до места повреждения импульсным методом
  • Измерение расстояния до места повреждения методом вторичного импульса (дуговая рефлектометрия со стабилизацией дуги), многоимпульсным методом, дифференциальным методом вторичного импульса (высокоомные повреждения и заплывающие пробои)
  • Измерение расстояния до места повреждения импульсным токовым методом (высокоомные повреждения и заплывающие пробои)
  • Измерение расстояния до места повреждения методом колебательного разряда со связью по току ICM (высокоомные повреждения и заплывающие пробои, увлажнение изоляции)
  • Определение точного места повреждения изоляции акустическим и электромагнитным методами
  • Определение места повреждений оболочки кабелей
  • Диагностика кабельных линий
  • Определение общего состояния всей кабельной линии методом измерения тангенса угла диэлектрических потерь (TD)
  • Измерение уровня частичных разрядов с определением места источника в конкретных участках кабелей, кабельных муфтах и концевых заделках кабелей (PD)

Технические характеристики ПЕРГАМ МЭК-1

Технические характеристики МЭК-1

ФУНКЦИИ ОБОРУДОВАНИЕ ТИП ЛАБОРАТОРИИ
HighLine T HighLine TL HighLine TLD
ВЫСОКОВОЛЬТНЫЕ ИСПЫТАНИЯ
- Выпрямленным напряжением максимум до 150 кВ положительной и отрицательной полярности
- Синусоидальным напряжением максимум до 110 кВ рабочей частоты
PGK25, PGK 50, PGK 80, PGK70 HB, PGK 70/2,5 HB, PGK 110 HB, PGK 110/5 HB, PGK 150 HB, PGK 150/5 HB +1 +1 +
- Выпрямленным напряжением максимум до 80 кВ положительной и отрицательной полярности
- Синусоидальным напряжением максимум до 57 кВ сверх низкой частоты
- Квадратной волной напряжением максимум до 80 кВ сверх низкой частоты
Frida, Viola Basic, Viola, PHG 70, PHG 80 +1 +1
ПОИСК МЕСТ ПОВРЕЖДЕНИЙ КАБЕЛЬНЫХ ЛИНИЙ
- Прожигание поврежденной изоляции ATG2, ATG 6000 + +
- Измерение расстояния до места повреждения импульсным методом (триггерная рефлектометрия) Рефлектометр IRG3000
+ Генератор высоковольтных импульсов: SSG 1500, SSG 2100, SSG 3000
+ +
- Измерение расстояния до места повреждения методом вторичного импульса (дуговая рефлектометрия со стабилизацией дуги), многоимпульсным методом, дифференциальным методом вторичного импульса SA32 + +
- Измерение расстояния до места повреждения импульсным токовым методом SK 1D + +
- Измерение расстояния до места повреждения методом затухания СС 1 + +
- Определение точного места повреждения изоляции акустическим методом TG20/50 TG600 + Комплект поисковый Locator Set + +
ДИАГНОСТИКА СТАРЕНИЯ ИЗОЛЯЦИИ
- Измерение тангенса угла диэлектрических потерь PHG 70 TD, PHG 80 TD +1
- Измерение уровня частичных разрядов с определением места источника частичных разрядов Frida + PD Portable Viola Basic + PD Portable Viola + PD Portable PHG 70 TD/PD, PHG 80 TD/PD +1

Отзывы ПЕРГАМ МЭК-1

5
28.11.2016
Опыт использования
Более года
Достоинства
Удобство управления испытаниями. Мощная ударная установка, в нашем варианте 6000 Дж, плавная регулировка напряжения. Установка прожига имеет как плавную регулировку напряжения по ступеням, так и регулировку, ограничение, тока. Рефлектометр IRG-3000 лучше пока не встречал. Эксплуатируем 4 года в жестких условиях.
Комментарий
Рекомендую, понимаю что стоит вопрос импорто-замещения, но вот если бы я покупал танк то купил бы отечественный, Нашим лабораториям до BAUR еще далеко.
Мой стаж работы в испытаниях 41 год

Обсуждение ПЕРГАМ МЭК-1

Возможно ли лабораторией МЭК-1С испытывать кабеля 35 кВ ?
Кушнерук Сергей Александрович    23.08.2016
ответить
Мы собираем лаборатории по индивидуальным требованиям заказчика. Если нужна лаборатория для тестирования кабеля 35 кВ, пожалуйста, сделаем. Кабельные лаборатории укомплектовываем оборудованием брендов Megger и BAUR.
Пергам    24.08.2016
ответить
