Лаборатория электротехническая ПЕРГАМ ЭТЛ-10

Электротехническая лаборатория для испытаний и проверки кабельных линий
Артикул: 21633
Цена по запросу
Поставляется в минимальные сроки
ПЕРГАМ ЭТЛ-10
описание в pdf

ЭТЛ-10 производства Пергам

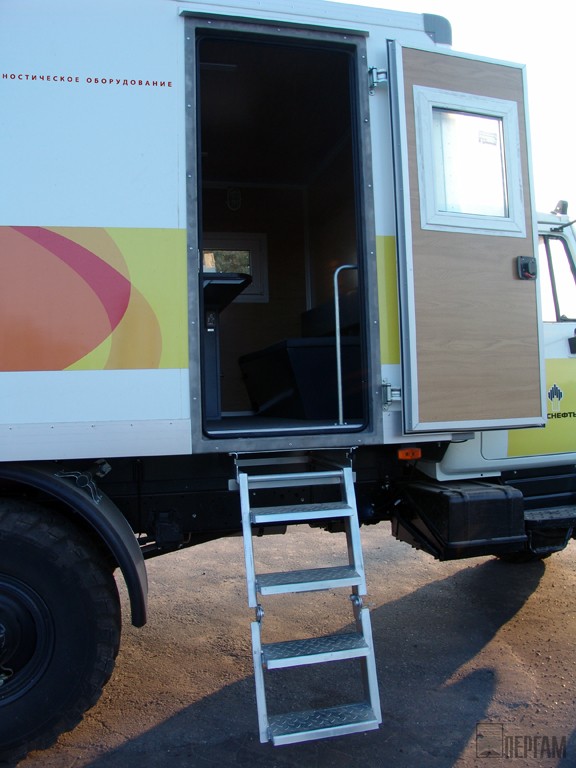

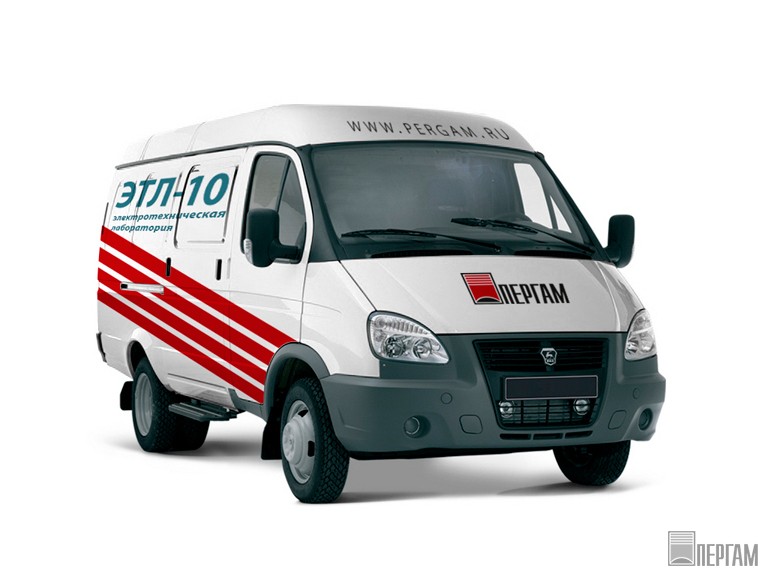

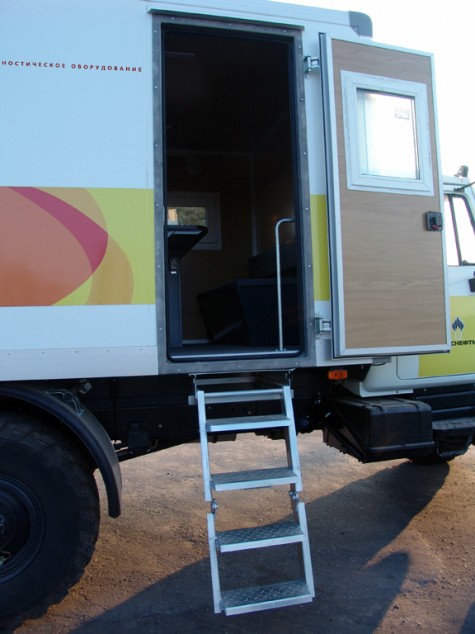

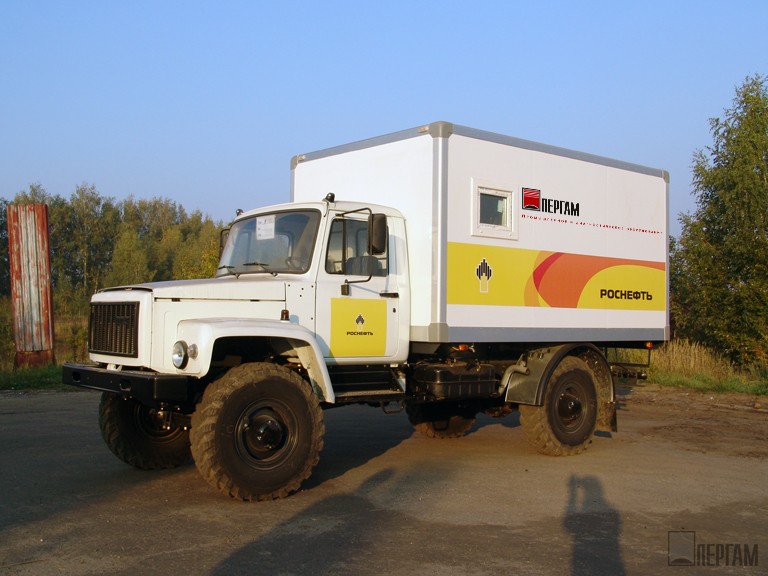

Мобильные электротехнические лаборатории ЭТЛ предназначены для проведения испытаний и диагностики кабельных линий и оборудования подстанций. Базируются автолаборатории ЭТЛ-10 на шасси автомобилей: ГАЗ-3307, 3308, 33081, 3309, ГАЗ-3221 (Газель), ГАЗ-32217 (Газель 4×4), Газель с фургоном, УАЗ, ПАЗ, FORD или на базе автомобиля Заказчика. Все автолаборатории проходят метрологическую аттестацию в Центре стандартизации и метрологии по результатам которой выдается метрологический аттестат установленного образца. Лаборатория ЭТЛ 10 позволяет выявлять дефекты на линии кабеля напряжением от 6 до 10 кВ.

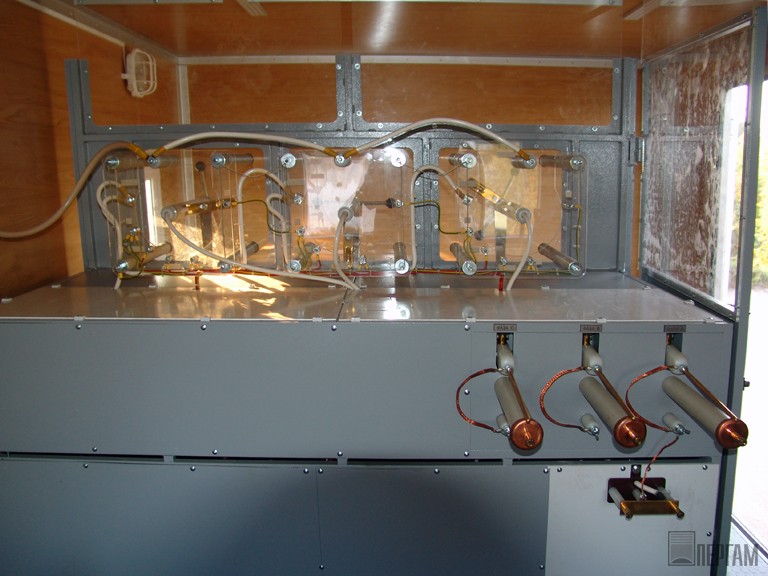

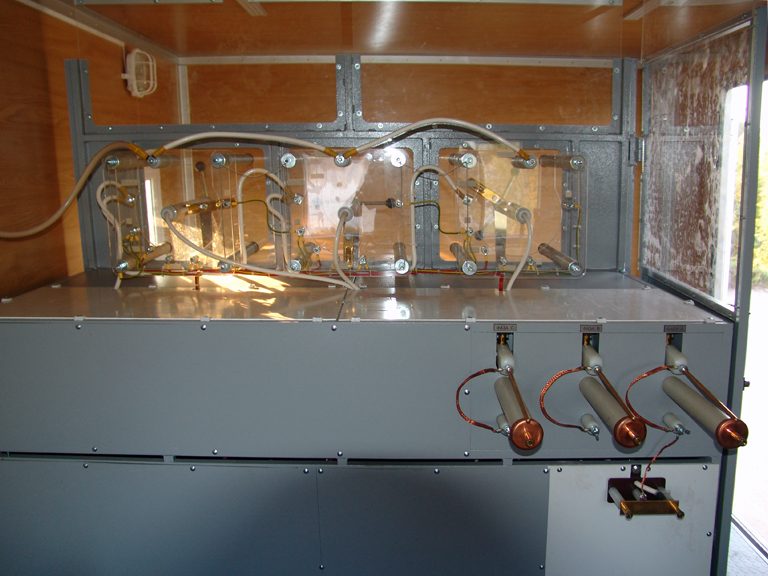

Комплектация электролаборатории ЭТЛ-10 определяется по согласованию с Заказчиком. Лаборатория ЭТЛ монтируется в фургоне автомобиля, где оборудуется высоковольтный отсек и отсек оператора разделенные прозрачной перегородкой. В высоковольтном отсеке размещаются высоковольтные выводы установки, прожигающий трансформатор, испытательный трансформатор, кабельные барабаны. Выход кабелей из лаборатории осуществляется через специально оборудованный люк. Подключение кабелей к прожигающей установке осуществляется посредством трехжильного высоковольтного кабеля снабженного специальными зажимами.

Назначение автолабораторий ЭТЛ-10

  • Испытание изоляции кабелей и электрооборудования выпрямленным 60 кВ и переменным (50 Гц) высоковольтным напряжением 50 кВ
  • Топографическое определение трассы кабельных линий
  • Прожиг дефектной изоляции кабелей с последующим дожигом её
  • Определение мест повреждения кабельных линий и индукционным и акустическим методами
  • Определение расстояния до места повреждения в высоковольтных кабелях 0,4–10 кВ импульсным беспрожиговым методом на высоком и низком напряжении
  • Определение мест повреждений высоковольтных кабельных линий типа «однофазное замыкание»

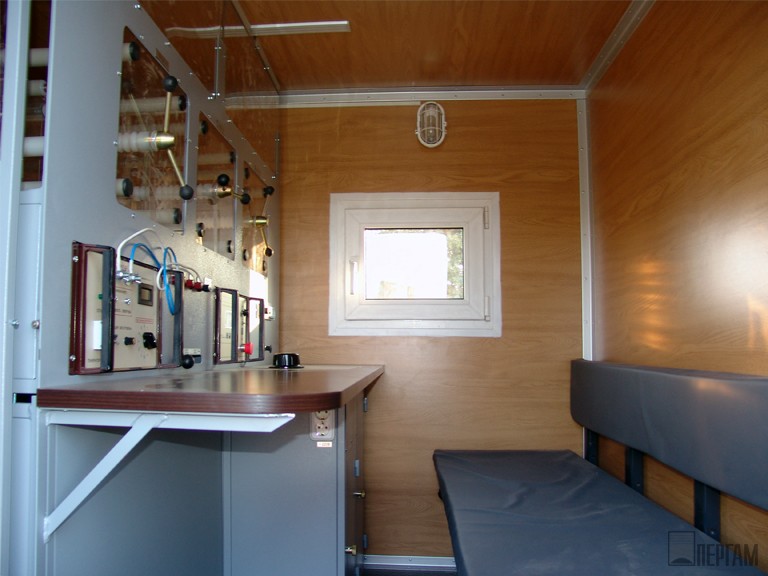

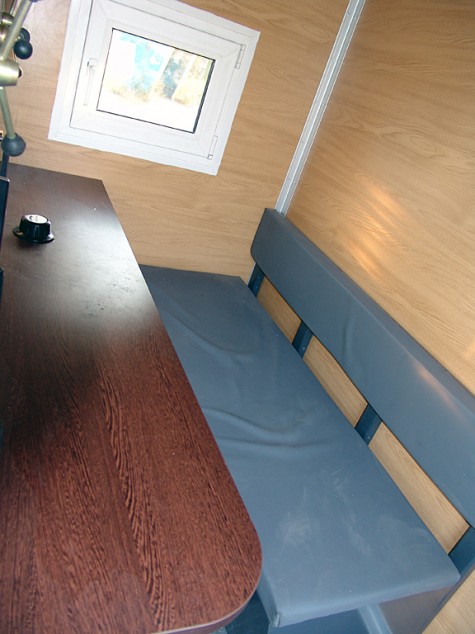

Использование в/в кабеля сечением 4 мм² позволяет дожигать кабель без дополнительных перекоммутаций встроенным устройством дожига. Питание лаборатории осуществляется с помощью гибкого двухжильного кабеля от однофазной сети 220 В, 50 Гц. При необходимости в составе лаборатории может поставляться автономный электрогенератор мощностью до 7 кВт. Электротехническая лаборатория ЭТЛ-10 оборудуется двумя барабанами заземления с медными гибкими проводниками сечения 10 мм² со специальными зажимами. При необходимости, из высоковольтного отсека делается отдельный выход через специзолятор для испытательного проводника. Двери высоковольтного отсека оснащаются блокировкой, препятствующей проникновению в отсек при включенном высоком напряжении. В отсеке оператора размещается панель управления прожигающей установкой, блок управления испытательной установкой, столик с тумбочкой для хранения приборов и принадлежностей, кресло оператора. Оборудуется сидение для перевозки не менее двух человек. В отсеке оператора размещены розетки для подключения различных приборов.

Предусмотрено отопление отсека оператора электрообогревателем от сети 220 В. Оператор имеет возможность управлять включением питания лаборатории, подключением различных жил кабеля к любым ступеням прожигающей установки или к генератору ударных импульсов при помощи высоковольтного переключателя, а также управлять процессом прожига и контролировать его по приборам из отсека оператора. С помощью клемм, находящихся на панели, к кабелю можно подключить другие приборы для замера параметров кабеля или подачи на него специальных сигналов.

Комплектация ЭТЛ-10

№ П/П СОСТАВ НАЗНАЧЕНИЕ И ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ
1 Стойка основная Несущая конструкция, включающая в себя приборную панель, столик, шкафчик и т.д.
2 Блок управления БУ (универсальный с жидкокристаллическим дисплеем) Предназначен для управления блоком высоковольтных испытаний БВИ-60, блоком прожига БП-20/10, блоком дожига БД-2, генераторами акустических ударных волн ГАУВ-20 и ГАУВ-5 и измерения входных и выходных параметров с погрешностью до 3 %.
3 Регулятор РНО (20А) Предназначен для регулировки выходного напряжения устройства высоковольтных испытаний БВИ.
4 Блок высоковольтных испытаний БВИ-60/50-М5 Наибольшее выпрямленное напряжение в продолжительном режиме — 60 кВ; наибольший рабочий ток при выпрямленном напряжении (среднее значение) — 60 мА; наибольшее переменное напряжение (действующее значение) — 50 кВ; наибольший рабочий ток при переменном напряжении (действующее значение) — 90 мА; габариты — 430×380×570 мм; масса — 85 кг.
5 Блок прожига БПР-20/10 Максимальное выходное напряжение в режиме холостого хода — 25 кВ; минимальное выходное напряжение в режиме холостого хода — 1 кВ; количество ступеней прожига — 3; максимальный ток блока прожига в режиме короткого замыкания — не менее 4,5 А; потребляемая мощность блока прожига — не более 12 кВА; мощность, отдаваемая в нагрузку — не менее 3,5 кВА; режим работы блока прожига — длительный; габаритные размеры — 430×500×500 мм; масса — 100 кг.
6 Блок дожига БД-2 Количество ступеней дожига — 3; напряжение (действующее значение): первая ступень — 1,2 кВ, вторая ступень 0,6 кВ; ток нагрузки (действующее значение): первая ступень — 8 А, вторая ступень — 16 А; третья ступень — 32 А, потребляемый от сети (ограничен дросселем) — 60 А; габаритные размеры — 170×370×430 мм; масса — не более 40 кг.
7 Генератор акустических ударных волн ГАУВ-20 Емкость накопителя — 2,2 мкФ; максимальное выходное напряжение — 25 кВ; максимальная энергия импульса разряда — 650 Дж; режимы работы — ручной и автоматический с частотой следования импульсов разряда — 0,25 Гц; габаритные размеры — 200×580×550 мм; масса — 30 кг.
8 Генератор акустических ударных волн ГАУВ-5 Емкость накопителя — 300 мкФ; максимальное выходное напряжение — 5 кВ; максимальная энергия импульса разряда — 3000 Дж; режимы работы — ручной и автоматический (частотный) с частотой следования импульсов разряда — 0,25 Гц; габаритные размеры — 470×420×340 мм; масса — 30 кг.
9 Комплект высоковольтных переключателей Содержит три высоковольтных переключателя и служит для переключения на три направления для подключения к трём жилам высоковольтного кабеля.
10 Комплект короткозамыкателей Содержит четыре короткозамыкателя с электромеханическим приводом для ручного или автоматического заземления высоковольтных выводов электролаборатории.

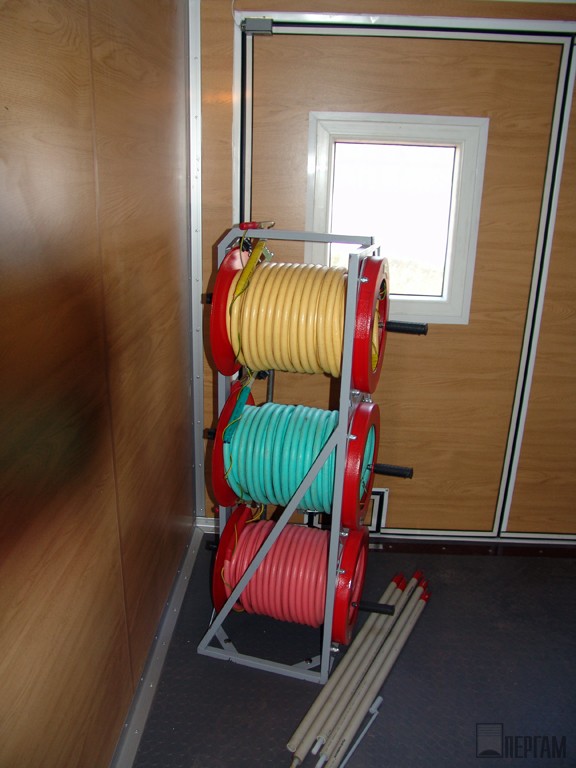

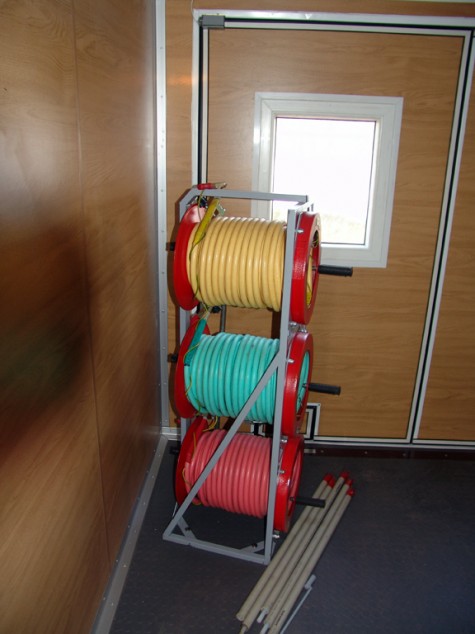

11 Комплект барабанов и кабелей Стойка с двумя барабанами защитного заземления и сетевого кабеля (длина — 30 м); стойка с тремя барабанами высоковольтного (70 кВ) кабеля (длина — 30 м); высоковольтный провод в бухте (длина — 30 м).
12 Рефлектометр высоковольтный осциллографический ИСКРА-3 в комплекте с датчиком Предназначен для определения расстояния до места повреждения кабелей электроснабжения и связи.
13 Генератор звуковой частоты ГЗЧ-2500 Предназначен для поиска мест повреждения силовых кабельных линий электроснабжения. работает совместно с приёмником ПОИСК-2006М. Выходная мощность в согласованном режиме — не менее 2 500 Вт.; Максимальное выходное напряжение холостого хода — 300 В.; Максимальный выходной ток — 50 А.; Частота генерации — 1024 и 2048 Гц.; Частота модуляции — 1,5 — 3 Гц.; Количество ступеней согласования с нагрузкой — 12.; Диапазон сопротивления нагрузки 0,5 — 150 Ом.; Питание — однофазная сеть переменного тока 220±22 В, 50±2 Гц.; Потребляемая мощность — не более 3000 Вт.; Габаритные размеры — 320×360×200 мм.; Масса — не более 15 кг.
14 Приемник ПОИСК-2006 Предназначен для определения мест повреждения кабелей основной изоляции и изоляции оболочки относительно «земли», а так же повреждения типа однофазное замыкание жилы на оболочку.
15 Комплект электротехнического оборудования Конечный выключатель для блокировки двери; светильник сигнальный красный; сирена СС-1; фонари освещения (2 шт.); связь с шофером (в зависимости от марки автомобиля).

Приведенный выше состав лаборатории является базовым. По желанию Заказчика возможна дополнительная комплектация следующим оборудованием:
  • Электростанция «HONDA» (или аналогичная) любой мощности;
  • Комплект радиостанций для связи оператор на линии с электролабораторией;
  • Кондиционер;
  • Встроенная электростанция.

Отзывы ПЕРГАМ ЭТЛ-10

Пока нет отзывов.

Обсуждение ПЕРГАМ ЭТЛ-10

Какие существуют требования для размещения оборудования ЭТЛ-10 в фургонах автомобилей (мы например хотели бы перенести в КАМАЗ) ? Нужна ли сертификация деятельности по переносу оборудования?
Петухов Юрий    26.10.2016
ответить
Добрый день!
Для переноса оборудования сертификация не нужна.
Пергам    26.10.2016
ответить
Здравствуйте! Помогите пожалуйста с электросхемой блока питания ЭТЛ-10 Харьковского пр-ва.
Сергей    09.04.2016
ответить
Здравствуйте, с этим вопросом Вам лучше обратиться в Харьковэнергоприбор. Наши лаборатории ЭТЛ-10 мы комплектуем преимущественно оборудованием Megger и BAUR.
Пергам    10.04.2016
ответить
