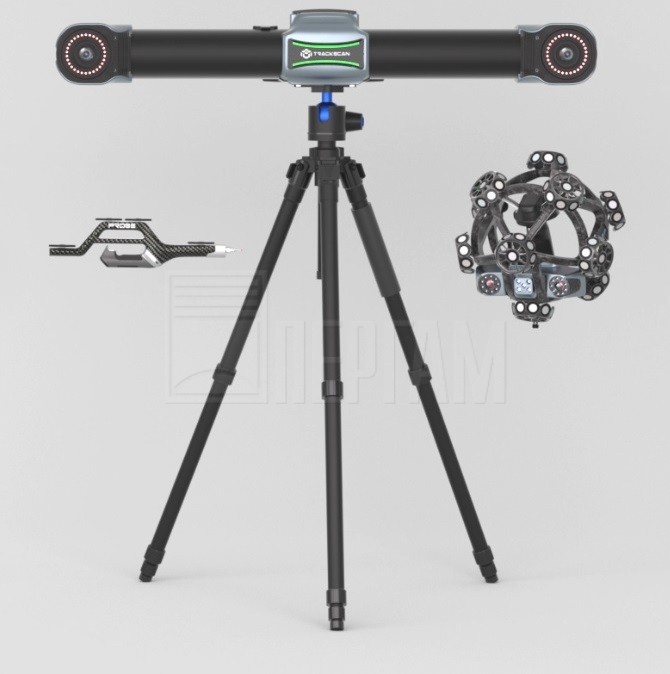

TrackScan Sharp-E – система оптического 3D-сканирования с промышленными 25-мегапиксельными камерами и мощными встроенными процессорами для периферийных вычислений, разработанная для бстрого измерения крупных объектов на больших дистанциях. TrackScan Sharp-E способен отслеживать объекты на расстоянии до 7,2 м и проводить высокоточную съемку в объеме до 90 м³.

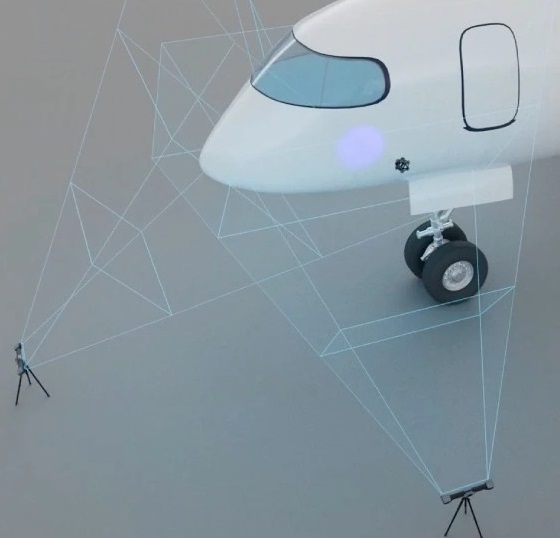

Отслеживание на больших дистанциях и в крупных объемах

Дальность отслеживания до 7,2 м
Высокоточное измерение объема до 90 м³
Без необходимости часто перемещать трекеры
Измерение крупных объектов с одной позиции

Высокая эффективность и стабильность

Максимальная объемная точность 0,049 мм (10,4 м³)
Легкая и жесткая конструкция с технологией CFFIM
Не зависит от температурных колебаний, сохраняя высокую точность
Свободное перемещение и установка в любом положении

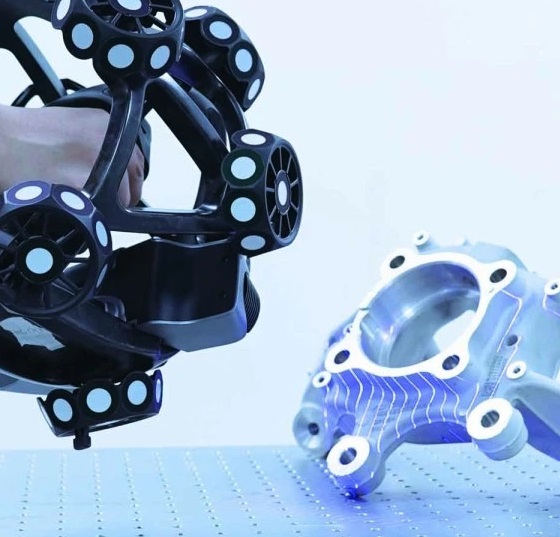

Точный захват мельчайших деталей

17 параллельных лазерных линий
Широкая область сканирования
Исключительное качество сканирования деталей

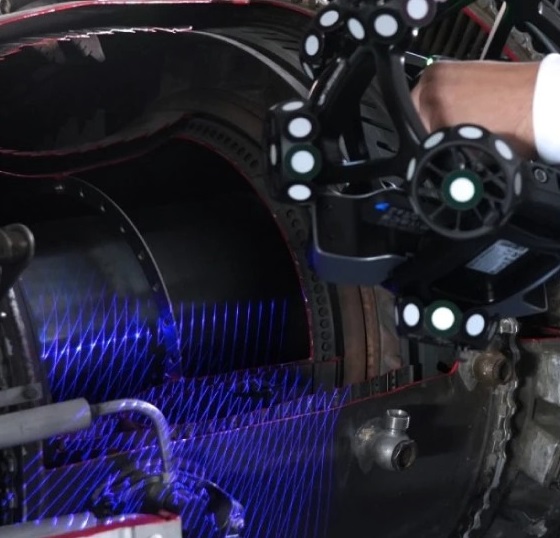

Быстрое и точное сканирование сложных элементов, таких как пазы и углы

Удобное беспроводное 3D-сканирование

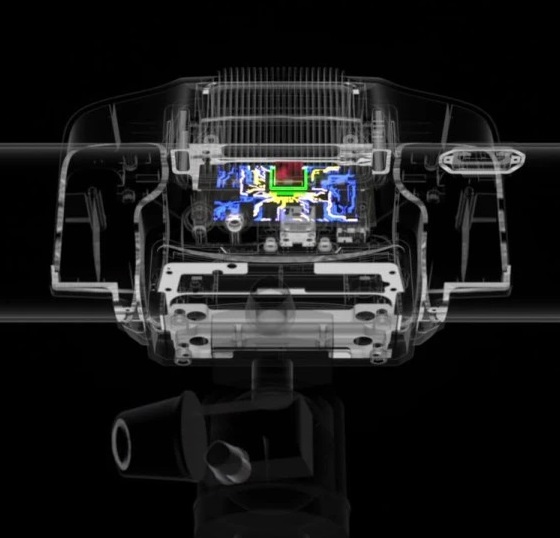

Мощные встроенные процессоры для периферийных вычислений
Питание от аккумуляторов и внешние сетевые карты
Полностью беспроводное сканирование
Мгновенное подключение
Интуитивное управление

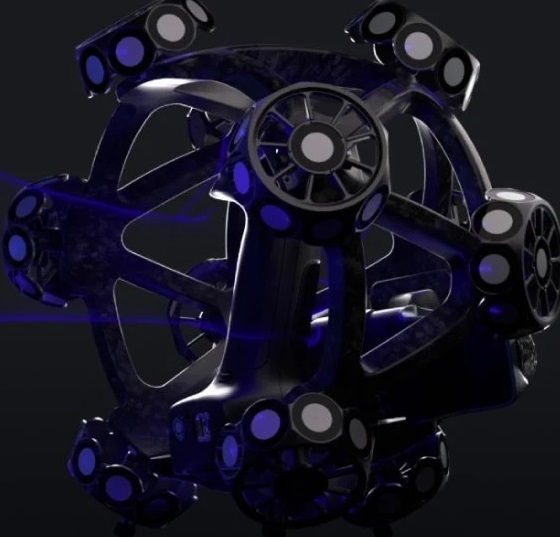

3D-сканирование в ускоренном режиме

Впечатляющая скорость съемки до 6 млн. точек/с
81 синяя лазерная линия
Быстрый захват 3D-данных и поиск дефектов при серийном сканировании
Более быстрые и технологичные измерения

Универсальная совместимость

Интеллектуальный контроль кромок
Совместимость с i-Probe500
Сканирование с несколькими трекерами
Поддержка автоматизированных измерений

Технические характеристики TrackScan Sharp-E

Тип		TrackScan Sharp-E
Режимы сканирования	Сверхбыстрое сканирование	81 синяя лазерная линия (технология Triple Cross)
	Сверхточное сканирование	17 параллельных синих лазерных линий
	Сканирование углублений	1 дополнительная синяя лазерная линия
Точность⁽¹⁾		До 0,025 мм
Скорость сканирования		До 6000000 точек/с
Область сканирования		800 мм × 700 мм
Класс опасности лазера		Класс II (безопасен для глаз)
Разрешение		До 0,020 мм
Объемная точность⁽²⁾	10,4 м³ (3,5 м)	0,049 мм
	35 м³ (5,2 м)	0,069 мм
	90 м³ (7,2 м)	0,128 мм
Объемная точность (в паре с фотограмметрической системой MSCAN)		0,044 мм + 0,012 мм/м
Оптимальное расстояние до объекта		300 мм
Глубина резкости		400 мм, 800мм (увеличенная глубина резкости)
Точность положения отверстий		0,050 мм
Форматы выходных файлов		.stl, .pj3, .igs, .asc и др., пользовательские
Рабочая температура		-10 – +40°C
Относительная влажность		10 – 90%, без конденсата
Интерфейс подключения		USB 3.0, сетевой интерфейс
Сертификаты		CE, RoHS, WEEE, FCC
Патенты		CN109000582B, CN110992393B, CN111678459B, CN111694665B, CN112802002B, CN112867136B, CN112964196B, CN113188476B, CN113340234B, CN113432561B, CN113473034B, CN113514008B, CN113766083B, CN114001696B, CN114205483B, CN114554025B, CN114627249B, CN115289974B, CN115325959B, CN115493512B, CN115511688B, CN115661369B, CN115690333B, CN115695763B, CN116136396B, CN116206069B, CN116244730B, CN209263911U, CN210567185U, CN211121096U, CN214149174U, CN218103220U, CN218103238U, CN218411072U, CN218584004U, CN218734448U, CN219829788U, CN219834226U, CN307756797S, EP3392831B1, EP3907702B1, KR102096806B1, US10309770B2, US11060853B2, US11493326B2

⁽¹⁾ Сертифицировано по ISO 17025: производительность оценивалась по стандарту VDI/VDE 2634 Часть 3 и спецификации JJF1951 на основе погрешности измерения расстояния (PS).

⁽²⁾ Сертифицировано по ISO 17025: производительность оценивалась по стандарту VDI/VDE 2634 Часть 3 и спецификации JJF1951 на основе стандартной ошибки расстояний между калибровочными сферами.

⁽³⁾ Диапазон высокоточных измерений промышленного уровня TrackScan Sharp-S составляет до 135 м³, а диапазон сканирования – до 233 м³.
