TrackProbe
Поставляется в минимальные сроки
Контактное 3D-сканирование с оптическим отслеживанием

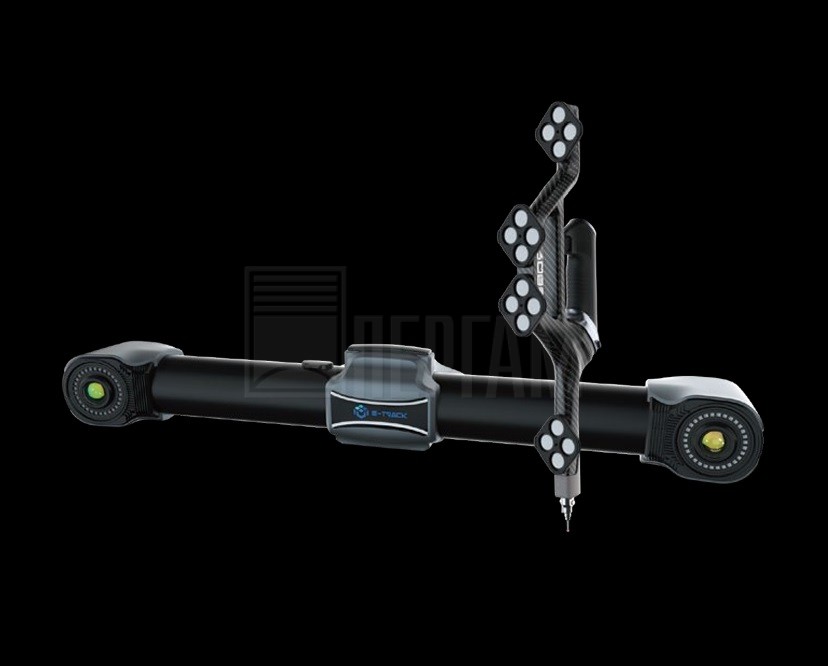

TrackProbe – система 3D-сканирования, объединяющая портативный контактный сканер i-Probe и новейший оптический трекер i-Tracker. Разработана для измерений с метрологической точностью. Компактная, точная и удобная в работе, она выполняет измерения в больших объемах, на дальних дистанциях и в сложных производственных условиях. TrackProbe подходит для широкого спектра задач, от настройки оснастки и нанесения контрольных маркеров до проверки геометрии и размеров инженерного оборудования. TrackProbe одинаково эффективно справляется с мелкими и крупногабаритными деталями в любых условиях.

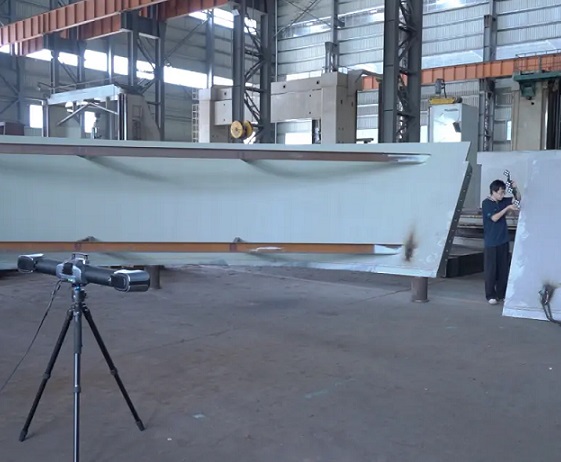

Сканирование на дальних дистанциях
-
Дальность действия до 6 м
-
Дальность отслеживания может быть увеличена до 10 м
-

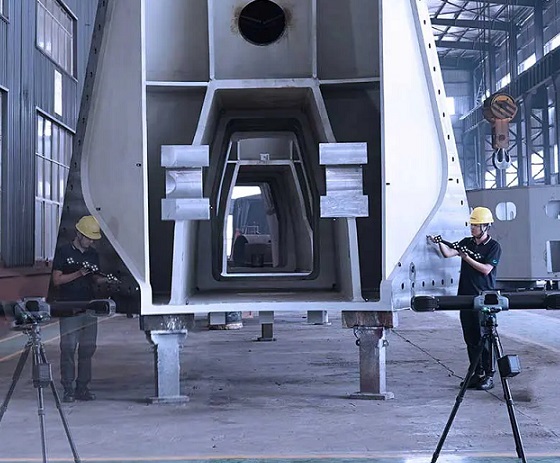

Точное сканирование крупных деталей с высокой производительностью
Отлично подходит для скрытых и труднодоступных мест
-

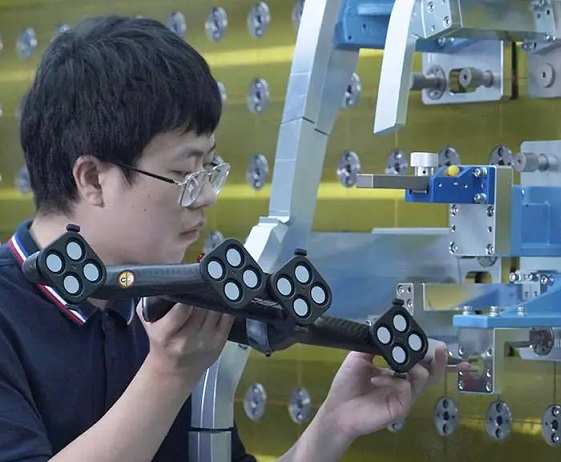

Высокоточные измерения в скрытых или труднодоступных зонах
-
Идеально подходит для контроля автомобильных и авиационных компонентов, трубопроводов, отверстий и деталей нестандартной формы
Гибкость и мобильность
-

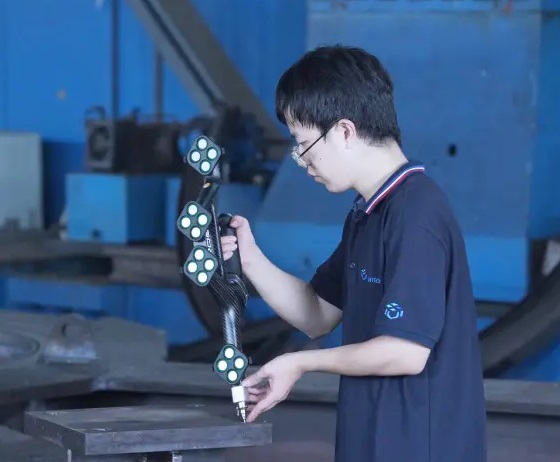

Ручной контактный сканер TrackProbe
-
Поддержка проводной и беспроводной передачи данных
-
Автоматическое совмещение координатных систем контактного и оптического сканеров в ПО TViewer
Метрологическая точность измерений
-
Высокоточный контроль формы, геометрических размеров и допусков
-
Объемная точность 0,089 мм при объеме 49,0 м³, 0,067 мм при объеме 28,6 м³, 0,049 мм при объеме 10,4 м³
Полная свобода сканирования
-
i-Probe непрерывно работает без необходимости перемещать i-Tracker
-
Для i-Tracker требуется всего несколько маркеров, чтобы продолжить отслеживать i-Probe с новой позиции
Широкий спектр применения
-
Работа в условиях вибрации, перепадов температуры, влажности и изменения освещенности
-
Вычисление и корректировка отклонений положения для высокоточных измерений в помещении и на открытых площадках
-
Уверенная работа со сложными поверхностями, мелкими деталями и крупногабаритными объектами
Технические характеристики TrackProbe
|
Тип |
TrackProbe |
|
|
Объемная точность(1) |
10,4 м³ (дальность отслеживания 3.5 м) |
0,049 мм (0,0019 дюйма) |
|
28,6 м³ (дальность отслеживания 5 м) |
0,067 мм (0,0026 дюйма) |
|
|
49,0 м³ (дальность отслеживания 6 м) |
0,089 мм (0,0035 дюйма) |
|
|
Дальность измерения одного трекера |
До 10 м (393,7 дюйма) |
|
|
Рекомендованные размеры объекта измерения |
0,1 м – 12 м (3,9 – 472,4 дюйма) |
|
|
Разрешение камеры i-Tracker |
25 Мп |
|
|
Габариты i-Probe 500 |
510 × 145 × 89 мм (20,1 × 5,7 × 3,5 дюйма) |
|
|
Масса i-Probe 500 |
700 г (1,54 фунт.) |
|
|
Рабочая температура |
0 – 45°C (32℉ – 113℉) |
|
|
Относительная влажность |
10 – 90%, без конденсата |
|
|
Режимы передачи данных |
Проводной и беспроводной |
|
|
Количество маркеров |
16 |
|
|
Патенты |
ZL201520680513.1, ZL202210065778.5, ZL202221475584.4, ZL202221766958.8, ZL202320545878.8 |
|
(1) Соответствует стандарту ISO 10360-2.
