NimbleTrack-C
Поставляется в минимальные сроки
Простое и гибкое беспроводное 3D-сканирование

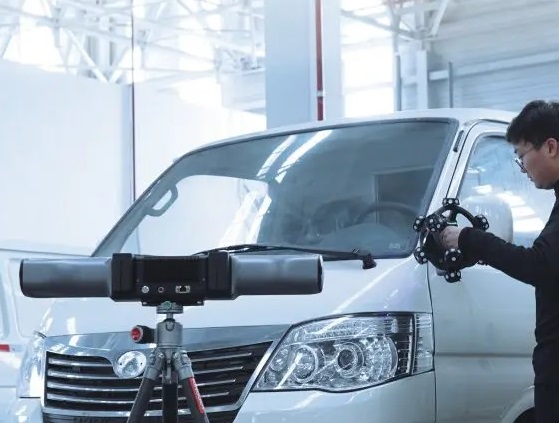

NimbleTrack – компактная и гибкая система беспроводного 3D-сканирования, созданная для высокоточных и быстрых измерений мелких и средних деталей. Легкий и удобный комплекс третьего поколения открывает новые возможности интеллектуального сканирования без маркеров и кабелей, меняя представление о 3D-сканировании.
Свобода от кабелей
-
3D-сканер с мощным встроенным аккумулятором
-
Трекер со стандартными сменными аккумуляторами
-
Беспроводная передача данных и электропитание
-
Автономная работа без электросети

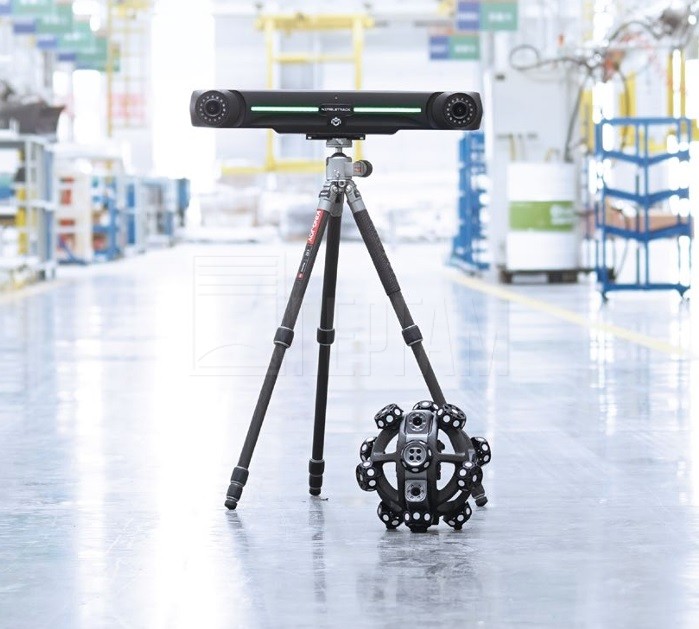

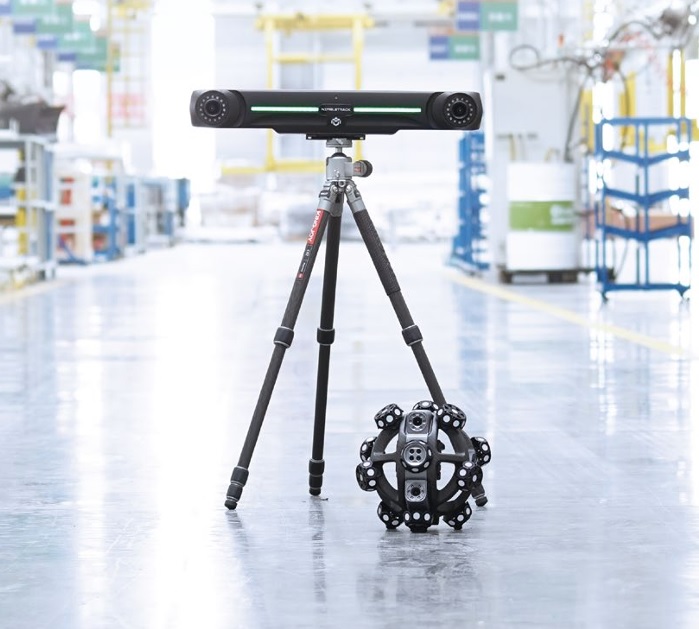

Невероятно компактный и простой в использовании
-
i-Tracker длиной 57 см и массой 2,2 кг
-

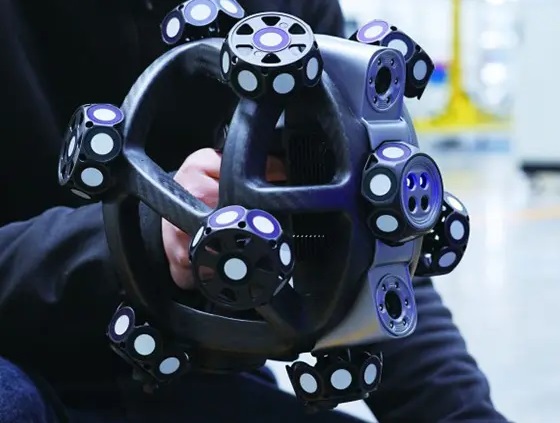

3D-сканер массой всего 1,3 кг
-
Все компоненты помещаются в компактный защитный кейс
Совершенство в точности
-
Точность системы до 0,025 мм
-
Максимальная объемная точность до 0,064 мм
-
Промышленная точность и тщательная детализация 3D-сканирования

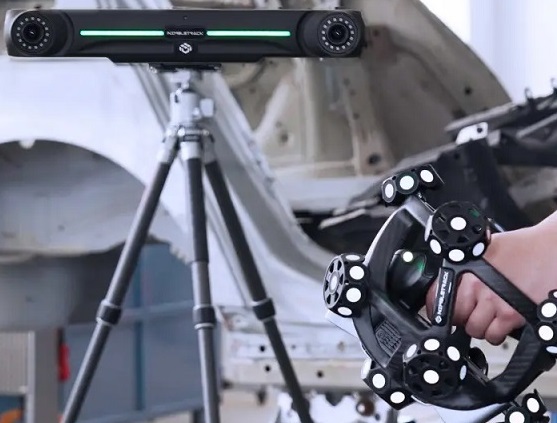

Два модуля периферийных вычислений для бескомпромиссной эффективности
-
Сканер и трекер оснащены встроенными блоками периферийных вычислений
-
Сканирование с частотой 120 снимков/с
-
Не требует установки маркеров и подключения к электросети
Надежная конструкция с технологией CFFIM
-
Минимум веса, максимум прочности
-
Надежнее традиционных корпусов
-
Не подвержена температурным колебаниям
-
Гарантия точности и надежности измерений
Новый уровень 3D-сканирования
-

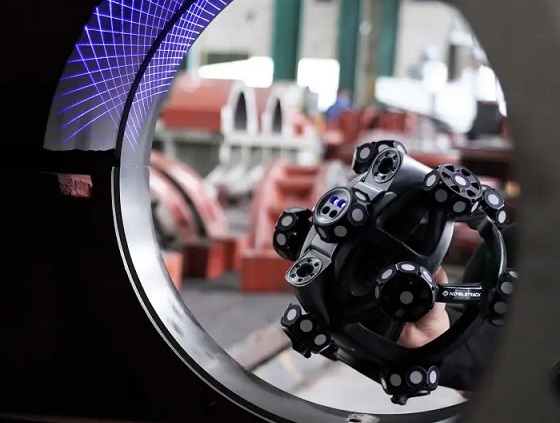

Возможность независимой работы сканера в труднодоступных зонах
-
Моментальный старт и управление одной рукой
-
Высокое разрешение до 0,020 мм

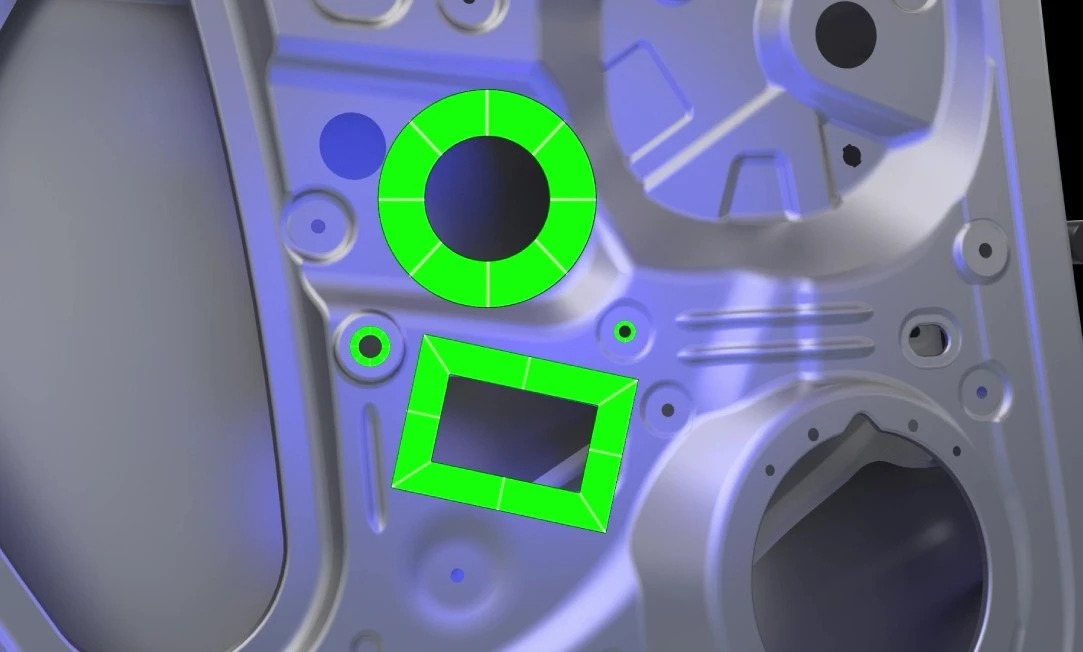

Интеллектуальное сканирование кромок
Точное сканирование кромок для контроля сложных элементов

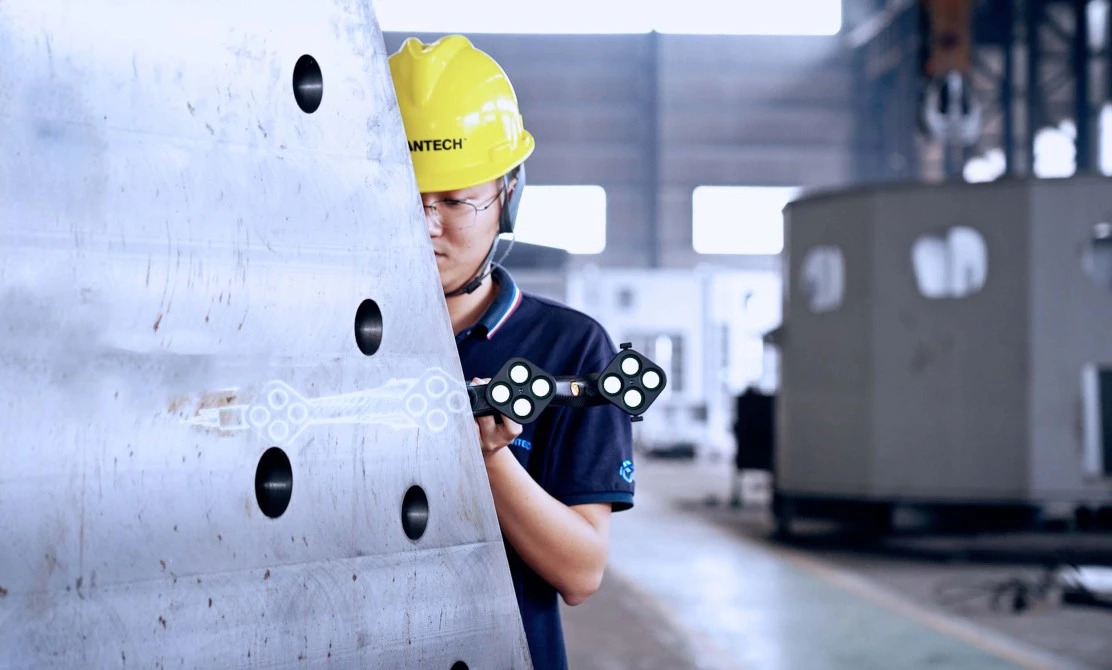

i-Probe500
Для работы в труднодоступных зонах

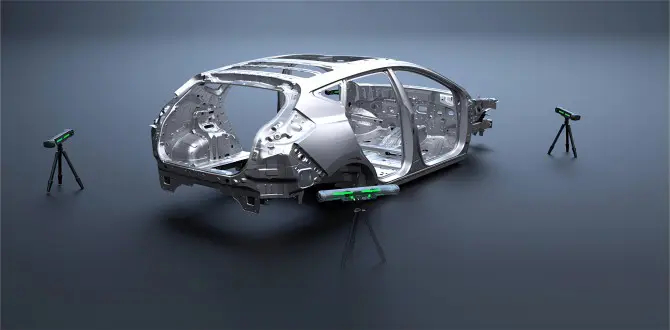

Использование нескольких трекеров
Дополнительные трекеры расширяют область сканирования
Автоматизированное сканирование
Поддержка автоматизированных измерений
Технические характеристики NimbleTrack-C
|
Тип |
NimbleTrack-C |
|
|
Режимы сканирования |
Сверхбыстрое сканирование |
17 синих лазерных перекрестий |
|
Сверхточное сканирование |
7 параллельных синих лазерных линий |
|
|
Сканирование углублений |
1 синяя лазерная линия |
|
|
Точность сканера(1) |
До 0,020 мм (0,0008 дюйма) |
|
|
Точность системы(1) |
До 0,025 мм (0,0009 дюйма) |
|
|
Расстояние отслеживания i-Tracker |
3200 мм (126,0 дюймов) |
|
|
Объемная точность(2) (расстояние отслеживания 3,2 м) |
0,064 мм (0,0025 дюйма) |
|
|
Объемная точность (с фотограмметрической системой MSCAN) |
0,044 мм + 0,012 мм/м (0,0017 дюйма + 0.00014 дюйм/фут) |
|
|
Точность положения отверстий |
0,050 мм (0,0020 дюйма) |
|
|
Класс опасности лазера |
Класс II (безопасен для глаз) |
|
|
Разрешение |
До 0,020 мм (0,0008 дюйма) |
|
|
Оптимальное расстояние до объекта |
300 мм (11,8 дюйма) |
|
|
Глубина резкости |
400 мм (15,7 дюйма) |
|
|
Область сканирования |
До 500 мм × 600 мм (19,7 × 23,6 дюйма) |
|
|
Частота сканирования |
120 снимков/с |
|
|
Скорость сканирования |
4900000 точек/с |
|
|
Габариты i-Scanner |
238 мм × 203 мм × 230 мм (9,4 × 8,0 × 9,1 дюйма) |
|
|
Масса i-Scanner |
1,3 кг нетто (2,87 фунт.), 1,4 кг (3,09 фунт.) с аккумулятором и беспроводным модулем |
|
|
Габариты i-Tracker |
570 мм × 87 мм × 94 мм (22,4 × 3,4 × 3,7 дюйма) |
|
|
Масса i-Tracker |
2,2 кг нетто (4.85 lb), 2,6 кг (5,73 фунт.) с аккумулятором и беспроводным модулем |
|
|
Габариты защитного кейса |
1000 мм × 425 мм × 280 мм (39,4 × 16,7 × 11,0 дюймов) |
|
|
Формат выходных файлов |
.stl, .obj, .ply, .asc, .igs, .txt, .mk2, .umk и др. |
|
|
Рабочая температура |
-10°C ‒ 40°C (14 ℉ – 104℉) |
|
|
Относительная влажность |
10 – 90%, без конденсата |
|
|
Беспроводные режимы работы |
i-Scanner, i-Tracker, i-Scanner + i-Tracker, i-Tracker + i-Probe, режим нескольких трекеров, контроль кромок |
|
|
Стандарт беспроводной связи |
802.11a/n/ac |
|
|
Интерфейс подключения |
USB 3.0, сетевой интерфейс |
|
|
Патенты |
CN109000582B, CN211121096U, CN210567185U, CN111678459B, CN114001696B, CN114554025B, CN114205483B, CN113514008B, CN114627249B, CN112867136B, CN218103220U, CN218103238U, CN307756797S,CN113340234B, CN112964196B, CN115289974B, CN113188476B, CN218411072U, CN115325959B, CN218584004U, CN115661369B, CN218734448U, CN115493512B, CN110992393B, CN116136396B,CN113432561B, CN219834226U, CN219829788U, CN116244730B, CN116206069B, US10309770B2, US10309770B2, US11060853B2, KR102096806B1, EP3392831B1, US11493326B2 |
|
(1) Сертифицировано по ISO 17025: производительность оценивалась по стандарту VDI/VDE 2634 Часть 3 и спецификации JJF1951 на основе погрешности измерения расстояния (PS).
(2) Сертифицировано по ISO 17025: производительность оценивалась по стандарту VDI/VDE 2634 Часть 3 и спецификации JJF1951 на основе стандартной ошибки расстояний между калибровочными сферами.
