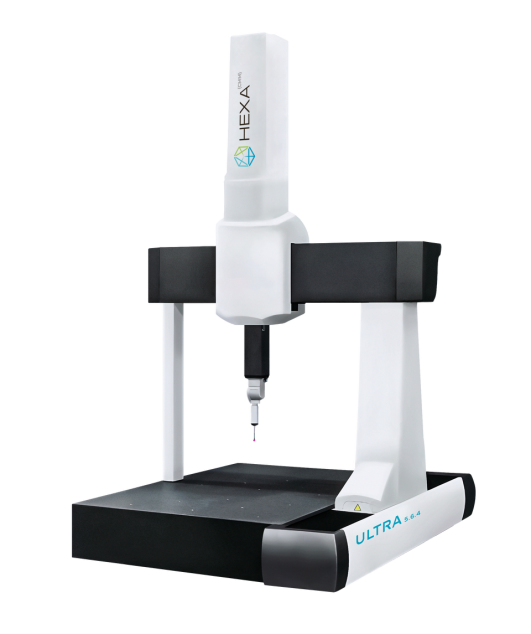

Координатно-измерительная машина HEXA ULTRA
Поставляется в минимальные сроки
Максимальная точность благодаря современным технологиям
В 2024 году компанией Hexagon была разработана и представлена новая платформа для КИМ, на основе которой производится HEXA ULTRA. Оси X и Z портала машины изготовлены с применением карбидокремниевой керамики. Использование современных САПР позволили создать КИМ, которая имеет улучшенную устойчивость к изменениям температуры, а также к деформации и кручению. Общая геометрическая стабильность конструкции снижает влияние температурного градиента и вибрации на качество измерений. В настоящий момент доступно 2 типоразмера КИМ с погрешностью измерений от 0,7 мкм
Ключевые особенности:
- Наиболее точная модель
- Минимальное значение МРЕE от 0,7 мкм
- Портал из карбидокремниевой керамики
Технические характеристики Координатно-измерительная машина HEXA ULTRA
|
Типоразмер |
Пределы допускаемой объёмной погрешности, MPEE, мкм，где L – измеряемый размер в мм |
Пределы допускаемой абсолютной погрешности измерительной головки, MPEР (мкм) |
Пределы допускаемой абсолютной погрешности сканирования MPETHP/τ, за время сканирования 68 сек, мкм |
||
|
Измерительная головка + контактный датчик |
|||||
|
HH-MI-M+THDe, PH10+TP200, REVO+RSP2, REVO+RSP3, SP80 |
HH+S-X1, HH+S-X3, HH+S-X5, PH10+SP25M |
HH-MI-M+THDe, PH10+TP200, REVO+RSP2, REVO+RSP3, SP80 |
HH+HP-S-X1, HH+HP-S-X3, HH+HP-S-X5, PH10+SP25M |
SP80, HH+HP-S-X1 |
|
|
06.08.06 |
±(0,9+L/333)*1 ±(1,2+L/250)*2 |
±(0,7+L/333)*1 ±(1,0+L/250)*2 |
1,0 |
0,7 |
- ±2,0 |
|
08.10.06 |
±(1,0+L/333)*1 ±(1,3+L/250)*2 |
±(0,9+L/333)*1 ±(1,2+L/250)*2 |
1,2 |
0,9 |
±2,1 |
*1 при температуре окружающего воздуха от +18°С до +22°С и относительной влажности воздуха не более 75%.
*2 при температуре окружающего воздуха от +16°С до +26°С и относительной влажности воздуха не более 75%.
