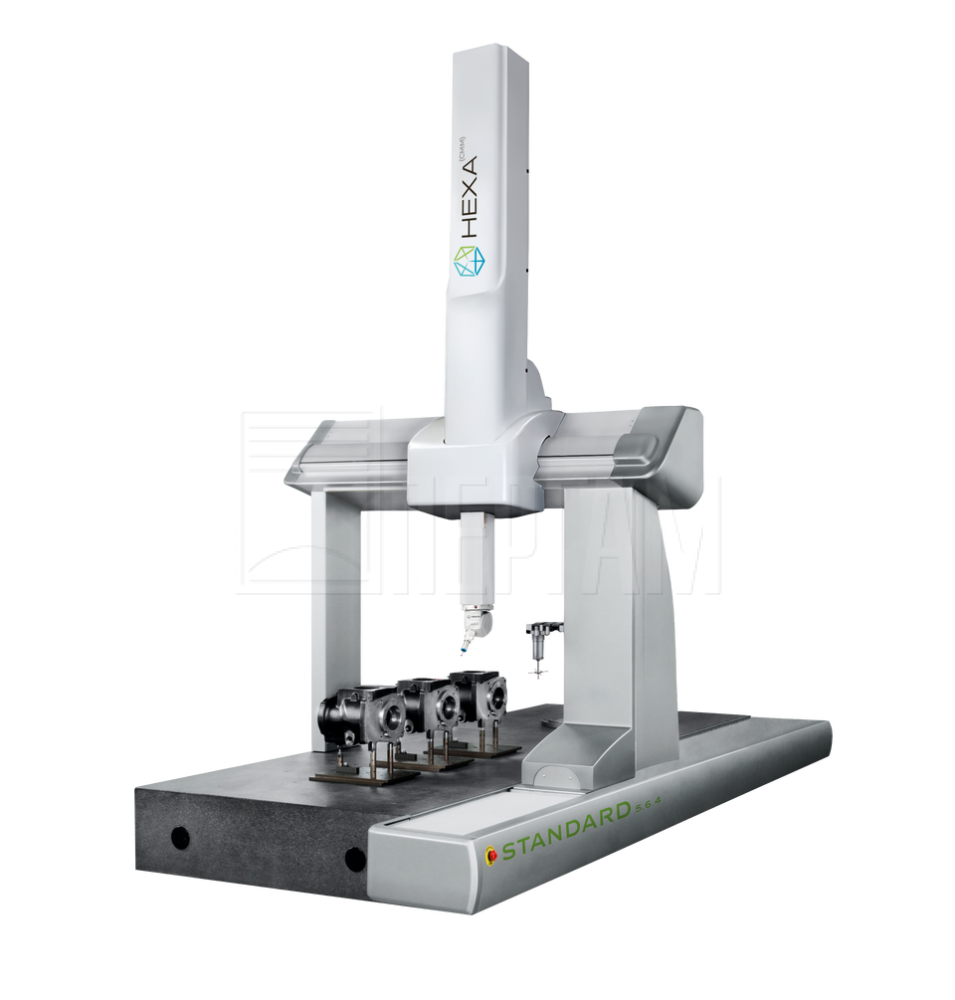

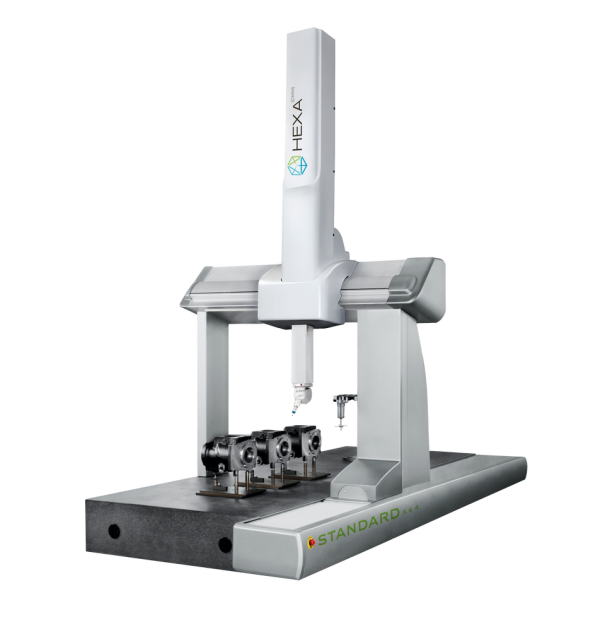

Координатно-измерительная машина HEXA STANDARD
Поставляется в минимальные сроки
Бюджетное решение для лабораторий
Портал КИМ HEXA (Гекса) STANDARD изготовлен из алюминиевого сплава. Это позволяет создать КИМ, которая имеет улучшенную устойчивость к изменениям температуры, а также к деформации и кручению. Схема распределения воздушных подшипников по замкнутому контуру оптимизирует механическое движение по осям измерительной машины. При выполнении измерений КИМ демонстрирует плавность перемещений, высокую повторяемость и долгосрочную стабильность работы.
Ключевые особенности:
- Бюджетное решение
- Только триггерный режим работы
- Классическая лабораторная КИМ
Технические характеристики Координатно-измерительная машина HEXA STANDARD
|
Типоразмер |
Пределы допускаемой объёмной погрешности, MPEE, мкм，где L – измеряемый размер в мм |
Пределы допускаемой абсолютной погрешности измерительной головки, MPEР, мкм |
||||
|
Измерительная головка + контактный датчик |
||||||
|
HH-MI |
HH-MI-M+ TMe, PH10+TP20, PH20+TP20, MH20i+TP20 |
HH-MI-M+ THDe, PH10+TP200 |
HH-MI |
HH-MI-M+ TMe, PH10+TP20, PH20+TP20, MH20i+TP20 |
HH-MI-M+ THDe, PH10+TP200 |
|
|
05.06.04 |
±(1,8+L/333)*1 ±(2,0+L/250)*2 |
±(1,8+L/333)*1 ±(2,0+L/250)*2 |
±(1,7+L/333)*1 ±(1,9+L/250)*2 |
2,0 |
1,9 |
1,7 |
|
06.08.06 |
||||||
|
08.10.06 |
±(2,0+L/333)*1 ±(2,2+L/250)*2 |
2,1 |
2,0 |
1,8 |
||
|
08.12.06 |
||||||
|
08.15.06 |
||||||
|
10.12.08 |
±(2,1+L/333)*1 ±(2,3+L/250)*2 |
±(2,0+L/333)*1 ±(2,2+L/250)*2 |
±(1,8+L/333)*1 ±(2,0+L/250)*2 |
2,2 |
2,1 |
2,0 |
|
10.15.08 |
||||||
|
10.21.08 |
||||||
|
10.30.08 |
||||||
|
12.15.10 |
- |
±(2,5+L/333)*1 ±(2,8+L/250)*2 |
±(2,4+L/333)*1 ±(2,7+L/250)*2 |
- |
2,9 |
|
|
12.22.10 |
||||||
|
12.30.10 |
2,7 |
|||||
|
15.22.10 |
± (2,9+L/333)*1 ± (3,2+L/250)*2 |
± (2,8+L/333)*1 ± (3,1+L/250)*2 |
3,2 |
3,1 |
||
| 15.30.10 | ||||||
| 15.22.12 | ||||||
| 15.30.12 | ||||||
* 1 при температуре окружающего воздуха от +18°С до +22°С и относительной влажности воздуха не более 75%.
* 2 при температуре окружающего воздуха от +16°С до +26°С и относительной влажности воздуха не более 75%.
