Акустический течеискатель Fluke ii910

Электроакустический прибор для обнаружения утечек воздуха, пара, вакуума и газов, частичных разрядов
Артикул: 23245
Цена по запросу
Поставляется в минимальные сроки
Гарантия производителя:
12 месяцев
Акустический течеискатель Fluke ii910
описание в pdf

Электроакустический прибор для визуализации частичных разрядов и поиска утечек газов и воздуха

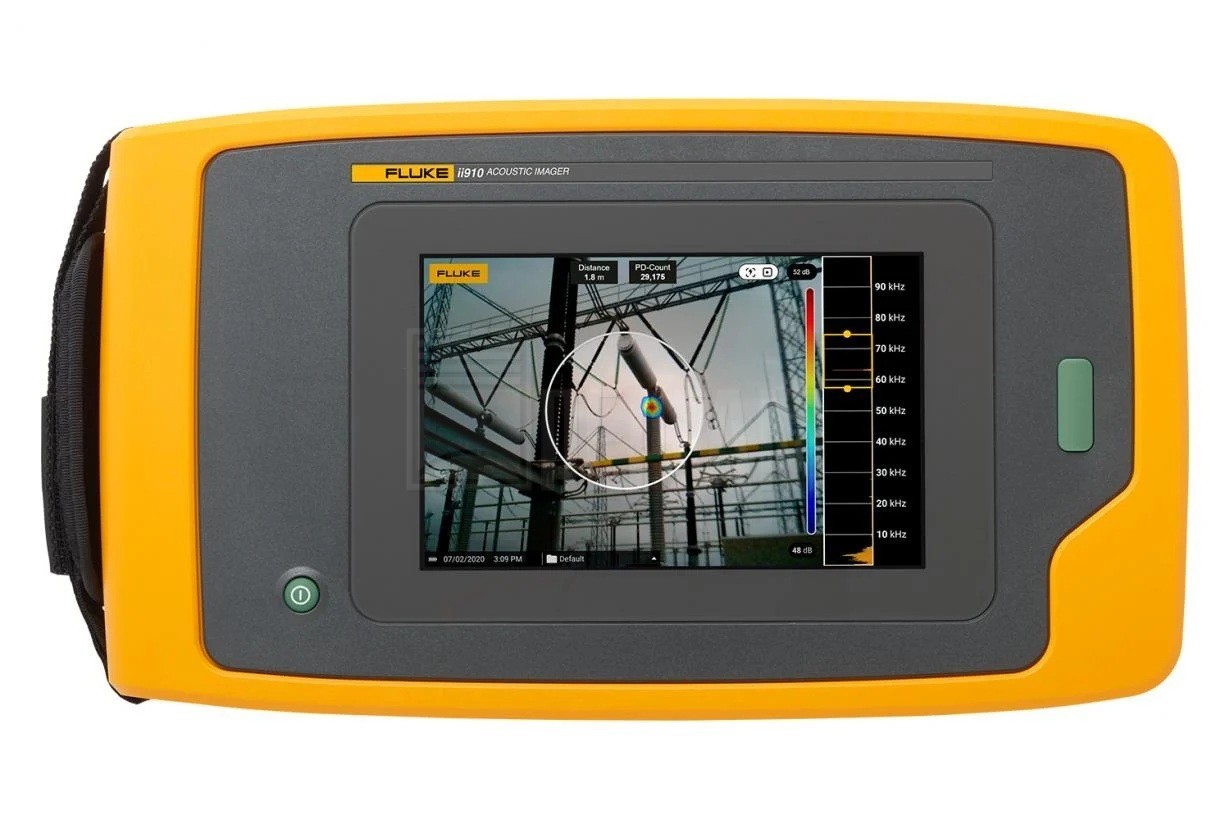

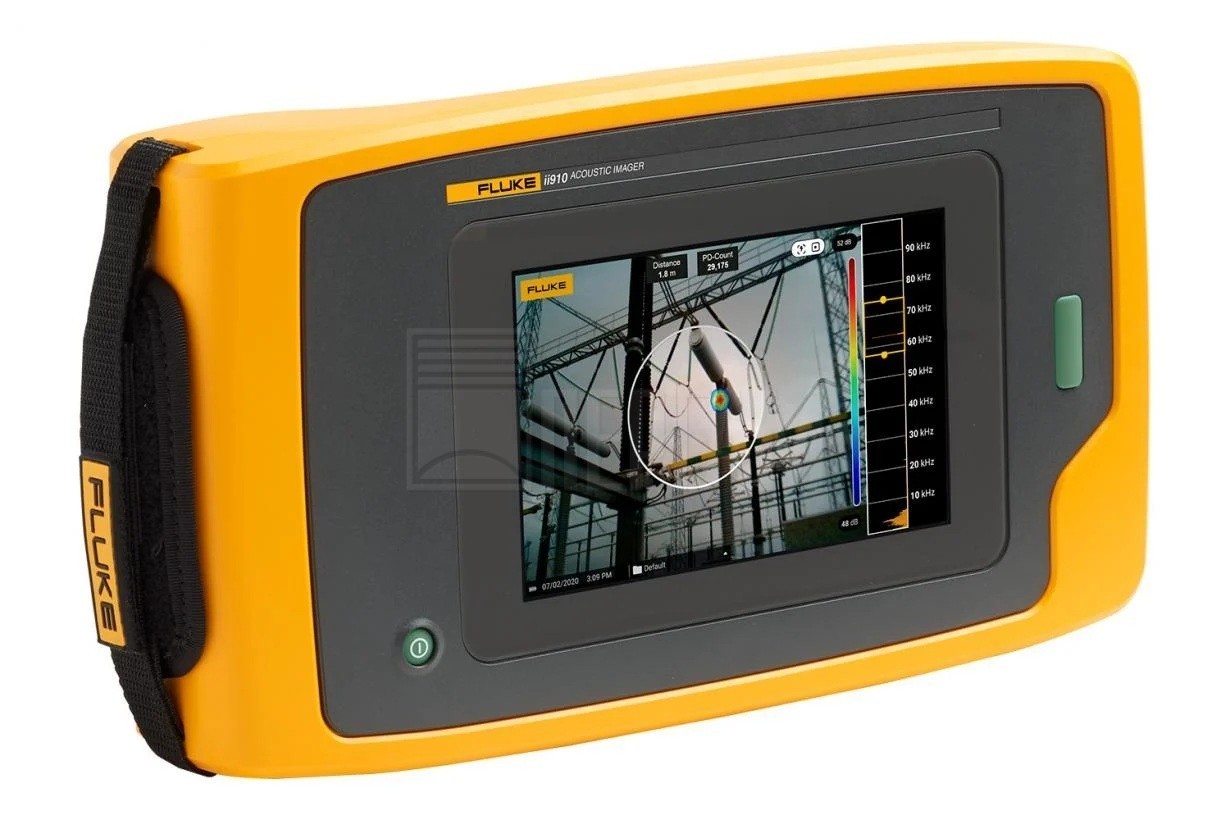

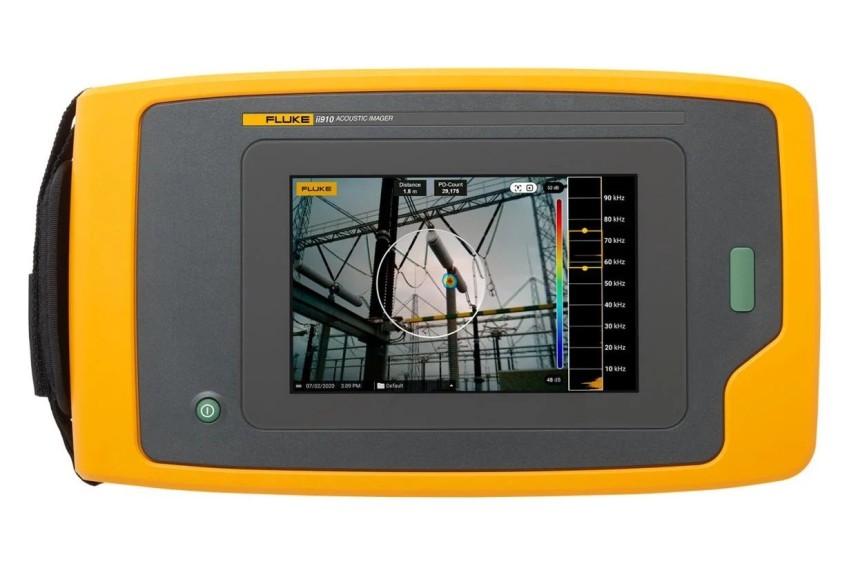

Fluke ii910 - портативное акустическое устройство визуализации ультразвуковых волн для промышленного применения. Течеискатель Fluke ii910 применяется для поиска и локализации утечек газов, вакуума, частичных или коронных разрядов на промышленных электросетях и оборудовании высокого напряжения. Акустический течеискатель Fluke ii910 оснащён массивом из 64 цифровых MEMS микрофонов с полосой частот от 2 кГц до 100 кГц, что позволяет специалистам по техническому обслуживанию быстро и точно определять места утечки воздуха, газа и вакуума в системах сжатого воздуха — даже в шумных условиях.

Упрощает техническое обслуживание промышленных и производственных объектов

Новая технология SoundSight™, разработанная специально для шумных производственных объектов, проста в освоении и внедрении. 7-дюймовый сенсорный ЖК-экран накладывает изображение SoundMap™ на изображение в видимом диапазоне для быстрого определения места утечки. Простой и интуитивно понятный интерфейс позволяет техническим специалистам изолировать звуковую частоту утечки, чтобы отфильтровать громкий фоновый шум. В течение нескольких часов команда может осмотреть весь объект, не прерывая его работы.

Впервые вы можете быстро и легко определить, требуется ли устранение утечек сжатого воздуха, обеспечить эффективную работу и сократить расходы на коммунальные услуги. Изображения можно сохранять и экспортировать для составления отчётов. С прибором Fluke ii910 все утечки под контролем. Просто включите ii910 одной кнопкой, выберите частотный диапазон или позвольте ii910 сделать это за вас, и немедленно приступайте к сканированию в поисках ЧР или утечек.

Находит утечки и дефекты

  • Утечки сжатого воздуха и пара;
  • Утечки любых газов и вакуума;
  • Частичные и коронные разряды.

Принцип работы акустического течеискателя

Прибор Fluke ii910 визуализирует звук от утечки. Встроенный матричный приёмник звука, состоящий из крошечных 64 чувствительных микрофонов, формирует диаграмму зависимости громкости звука от его частоты. На основе этих данных алгоритм рассчитывает карту источников звука — SoundMap™, которая накладывается на изображение видимого диапазона. SoundMap автоматически подстраивается под выбранную частоту и отфильтровывает фоновый шум, благодаря чему обнаруживать утечки газа или сжатого воздуха становится очень просто. Повышенная чувствительность прибора ii910 позволяет выявлять утечки малой интенсивности, а также утечки, находящиеся на значительном расстоянии.

Дальность обнаружения

  • ii900: До 70 метров;
  • ii910: До 120 метров.

Частичные разряды (ЧР) теперь можно увидеть

Частичный разряд (PD) - это диэлектрический пробой, который приводит к разрушению изоляции, и как следствие, к короткому замыканию. Согласно данным агентства MPDI, каждая вторая авария на энергосетях происходит из за повреждения изоляции, вызванной электрическими разрядами.

Независимо от вида проверяемого оборудования, изоляторы, трансформаторы, распределительные устройства или высоковольтные ЛЭП, необходимо вовремя выявлять в них наличие таких разрядов. Невыявленные частичные разряды могут привести к полному отключению энергосистемы, пожарам, взрывам и даже к гибели людей от вспышки электрической дуги. Кроме опасности для оборудования и людей, частичные разряды могут привести к серьёзным финансовым потерям. Простой оборудования влечёт за собой огромные убытки, которые исчисляются миллионами долларов в час.

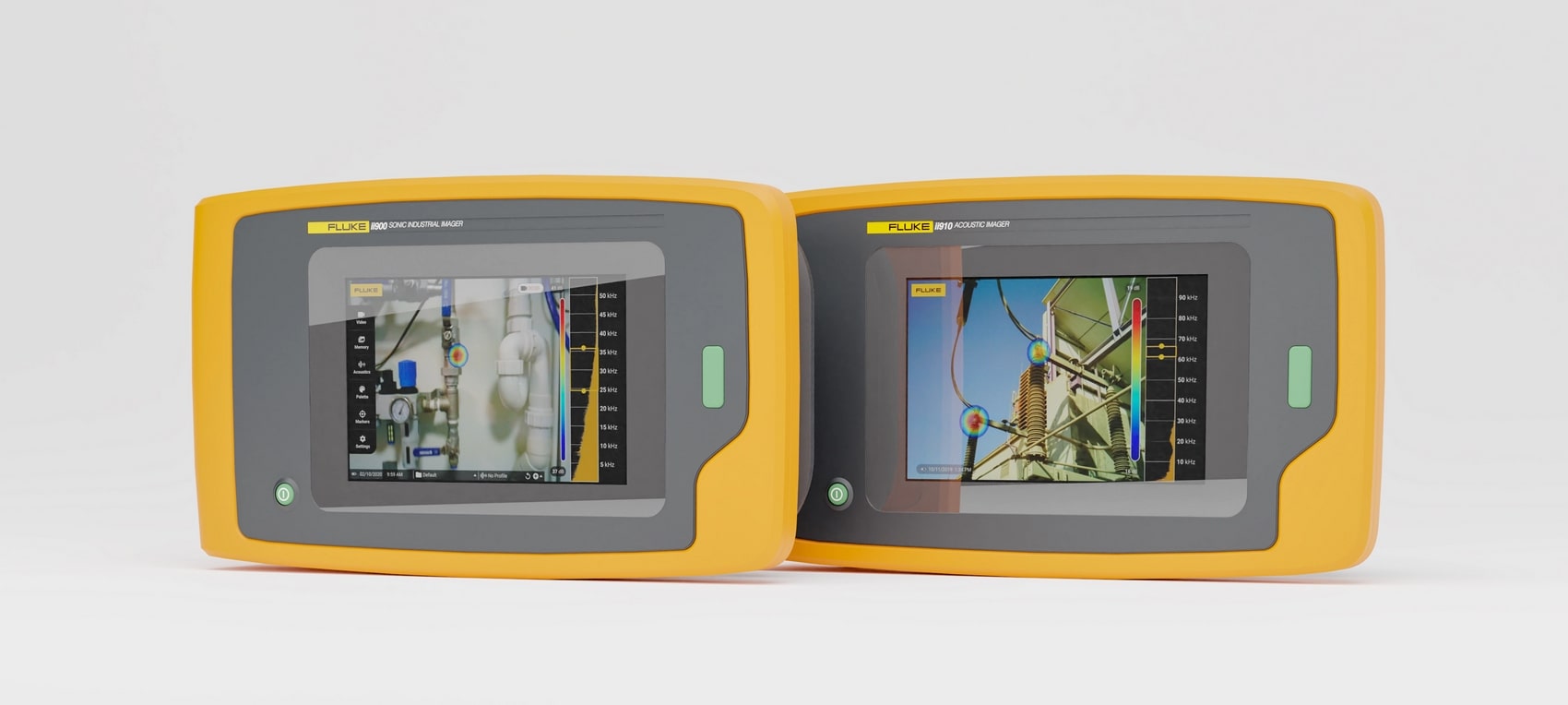

Акустические течеискатели Fluke ii900 и ii910

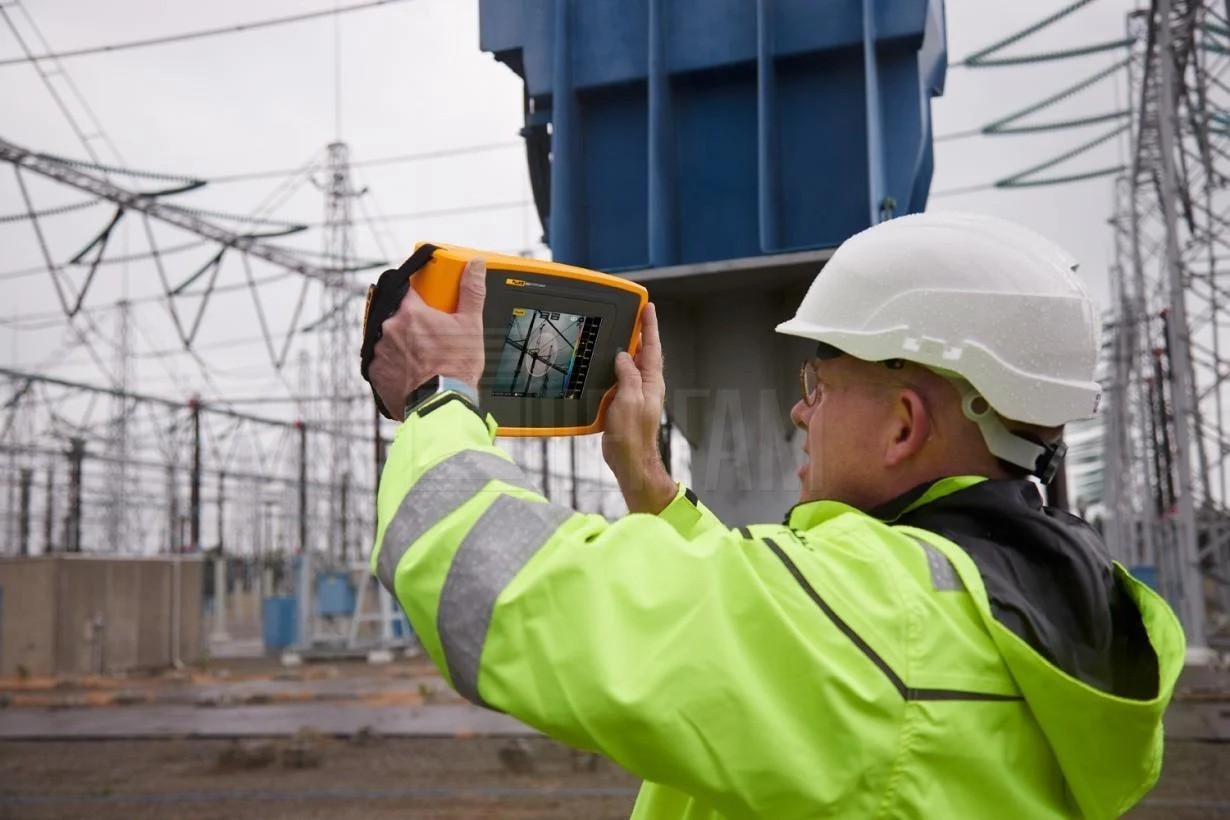

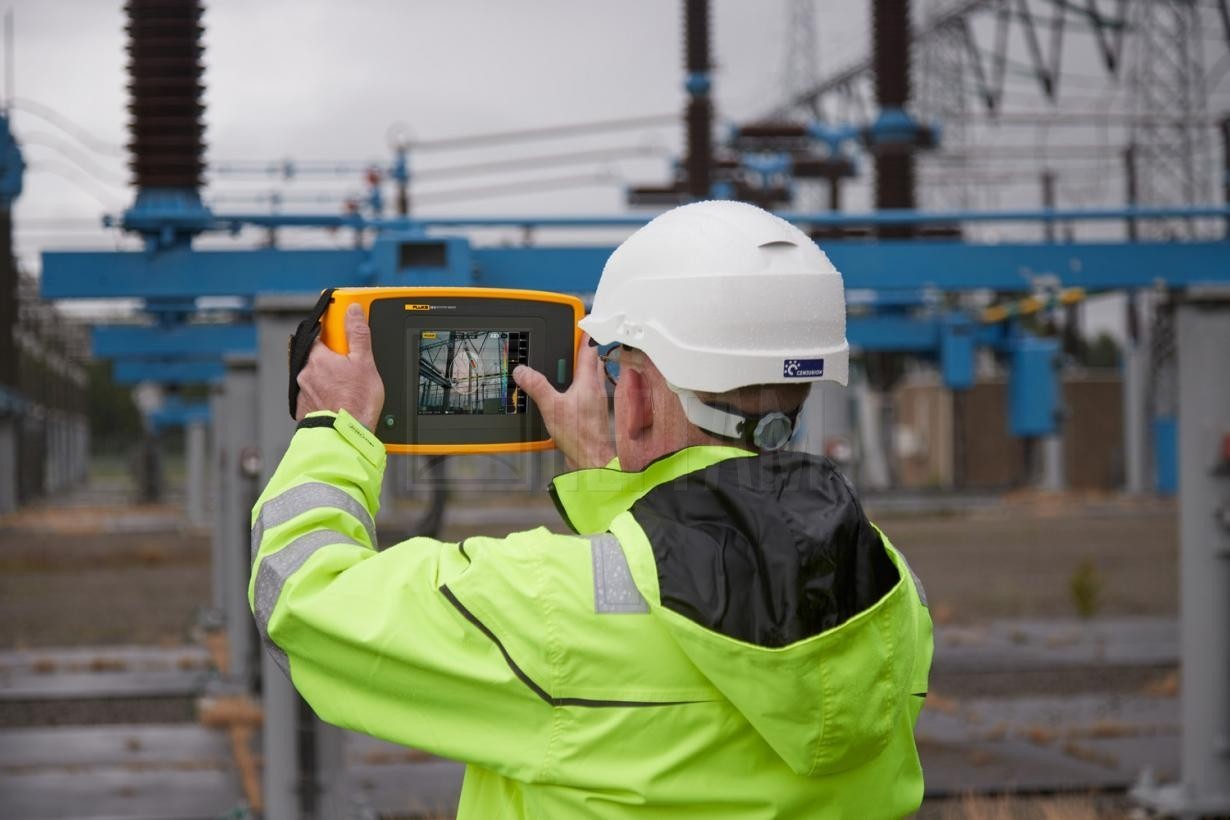

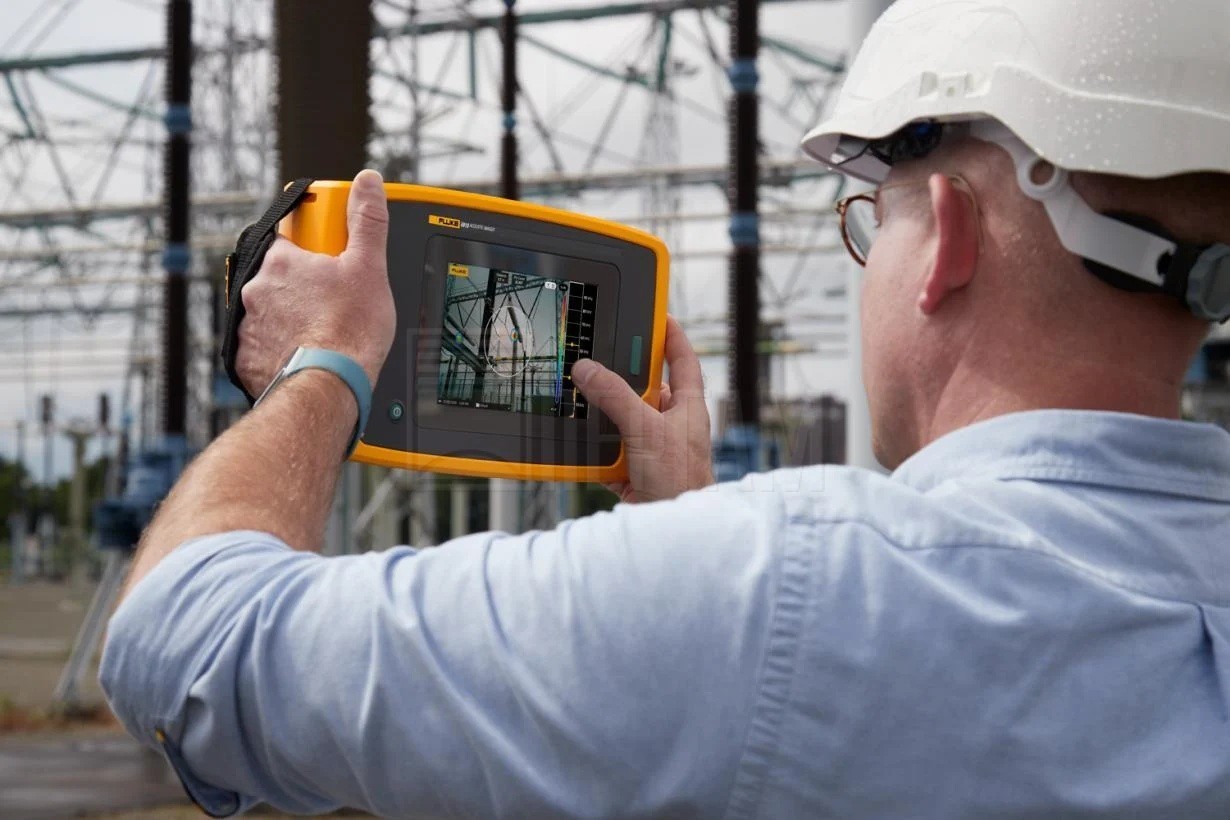

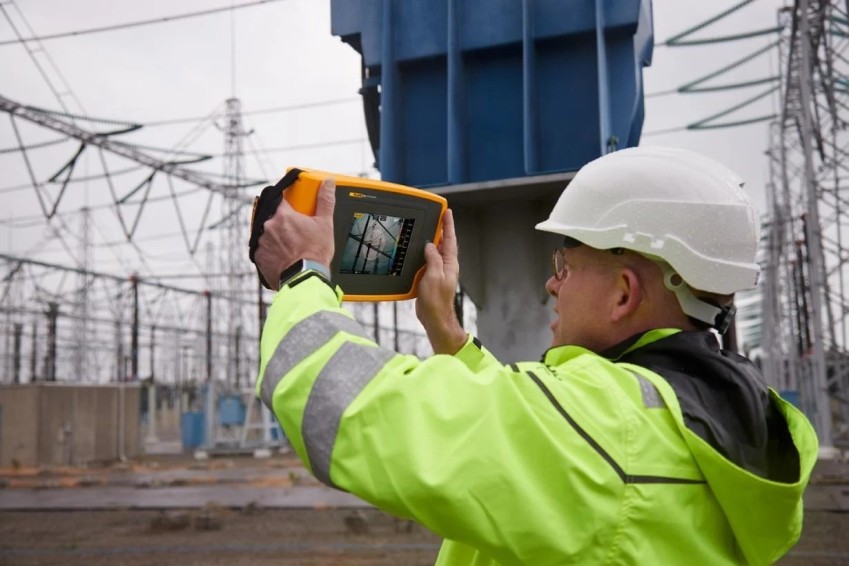

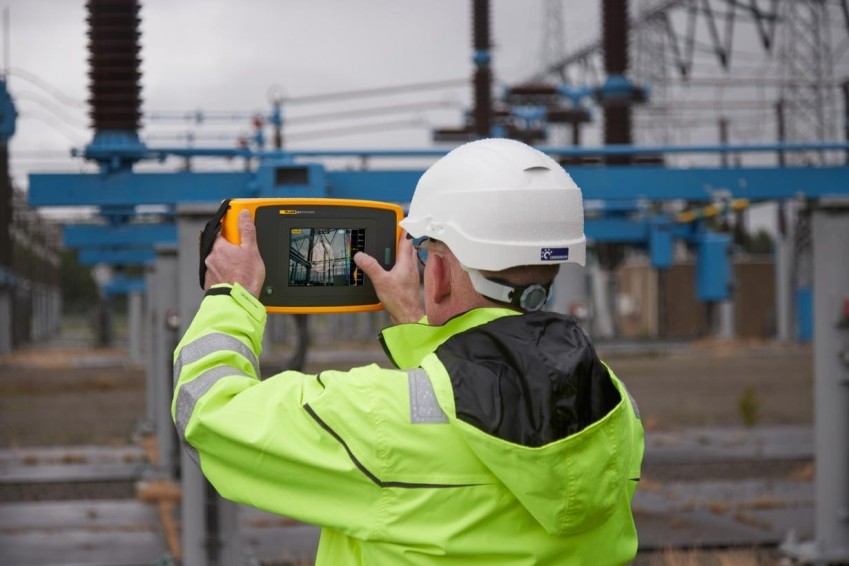

Fluke ii910 отчётливо видит частичные разряды. Акустическая камера Fluke ii910 визуализирует электрические пробои на экране, просто наведите камеру на проблемный участок — это идеальный инструмент для электромонтеров, работающих с высоковольтным оборудованием, инженеров, проводящих электрические испытания, и ремонтных бригад, которые отвечают за осмотр и техобслуживание устройств распределения электроэнергии и промышленного высоковольтного оборудования.

Течеискатель ii910 позволяет быстро, просто и безопасно обнаруживать наличие частичных разрядов и определять место их возникновения для последующего техобслуживания высоковольтного оборудования, чтобы предотвратить возможные катастрофические последствия. Течеискатель ii910 визуализирует звук, регистрируемый от утечки или пробоя встроенными электроакустическими микрофонами. Позволяет обнаружить проблему на ранней стадии и заранее спланировать техническое обслуживание, не допустив аварийной ситуации.

Диапазон регистрируемых частот

  • ii900: От 2 до 52 кГц;
  • ii910: От 2 до 100 кГц.

Технические характеристики Акустический течеискатель Fluke ii910

Технические характеристики Fluke ii910

Датчики

Полоса частот от 2 до 100 кГц
Дальность обнаружения от 0,5 до > 120 метров (от 1,6 до > 393 футов)
Поле зрения 63 ± 5°
Номинальная частота кадров 25 кадров/с
Встроенная цифровая камера (в видимом диапазоне спектра)
Поле зрения (FOV) 63 ± 5°
Фокусировка объектив с фиксированным фокусным расстоянием

Дисплей

Размер 7-дюймовый ЖК-дисплей с подсветкой, читаемый при солнечном свете
Разрешение 1280 × 800 (1 024 000 пикселей)
Сенсорный экран ёмкостный
Акустическое изображение да, изображение SoundMap™

Хранение изображений

Вместимость памяти внутренняя память вмещает 999 снимков и 20 видеороликов
Формат изображения наложенное изображение в видимом диапазоне и SoundMap™.JPG или .PNG
Формат видео наложенное изображение в видимом диапазоне и SoundMap™.MP4
Продолжительность видео не более 5 минут
Экспорт в цифровом виде USB-C для передачи данных

Акустические измерения

Диапазон измерений от 12,1 до 114,6 ± 1 дБ УЗД 2 кГц
от 4,4 до 101,2 ±2 дБ УЗД 19 кГц
от 12,8 до 119,2 ± 1 дБ УЗД 35 кГц
от 19,8 до 116,1 ± 3 дБ УЗД 52 кГц
от 41,4 до 129,0 ± 1 дБ УЗД 80 кГц
от 54,4 до 135,5 ± 1 дБ УЗД 100 кГц
Автоматическое макс./мин. усиление в дБ автоматически или вручную, по выбору пользователя
Выбор полосы частот выбирается пользователем с помощью пользовательских предварительных установок или ручного ввода

Программное обеспечение

Легкость использования интуитивно понятный пользовательский интерфейс
Графики тенденций шкала частот и дБ
Точечные маркеры показание уровня дБ в центральной точке изображения

Питание от батареи

Батареи (сменные, заряжаемые) 2 литий-ионных аккумулятора Fluke BP291
Время работы от батареи 6 ч от одной батареи (в комплект поставки входит запасная батарея)
Время заряда батареи 3 часа
Способ заряда батареи внешнее зарядное устройство с двумя отсеками, EDBC 290

Общие характеристики

Стандартные палитры 3: серая, "горячий металл", синий-красный
Рабочая температура от 0 до 40 °C (от 32 до 104 °F)
Температура хранения от −20 до +70 °C (от −4 до +158 °F) без батарей
Относительная влажность от 10 до 95 % (без конденсации)
Размеры (В × Ш × Д) 186 × 322 × 68 мм (7,3 x 12,7 x 2,7 дюйма)
Масса (с батареей) 1,7 кг (3,75 фунта)
Степень защиты (IP) IP40, от посторонних предметов размером 1 мм и более и капель воды
Гарантия 2 года
Уведомление о самодиагностике проверка состояния массива для определения момента, когда массиву микрофонов требуется обслуживание
Поддерживаемые языки английский, испанский, итальянский, китайский (традиционный), китайский (упрощенный), корейский, немецкий, нидерландский, польский, португальский, русский, финский, французский, шведский и японский
Соответствие требованиям директивы RoHS Да

Безопасность

Общая безопасность МЭК 61010-1
Международный стандарт электромагнитной совместимости (ЭМС) МЭК 61326-1: Портативный Электромагнитная среда
МЭК 61326-2-2
CISPR 11: Группа 1, класс A
Корея (KCC) оборудование класса A (промышленное вещательное оборудование и оборудование связи)
США (FCC) 47 CFR 15 подраздел B. Настоящий прибор освобождается от лицензирования согласно пункту 15.103.

Комплект поставки

  • Акустический течеискатель Fluke ii910 - 1 шт.
  • Блок питания переменного тока и зарядное устройство для аккумуляторных батарей EDBC290 (включая сетевые переходники) - 1 компл.
  • Комплект литий-ионных аккумуляторов BP291 - 2 шт.
  • Кабель USB-C, 1 м - 1 шт.
  • Прочный жесткий футляр для переноски CXT1000 - 1 шт.
  • Резиновая крышка акустических датчиков - 2 шт.
  • Регулируемый ремешок для руки ii900 Hand Strap - 1 шт.
  • Регулируемый ремешок для шеи TiX5XX-NECK - 1 шт.
