Течеискатель метана ДЛС-КС

Портативный стационарный детектор утечек метана с тепловизором и видеокамерой
Артикул: 22715
Цена по запросу
Поставляется в минимальные сроки
Взрывобезопасный детектор ДЛС-КС
описание в pdf

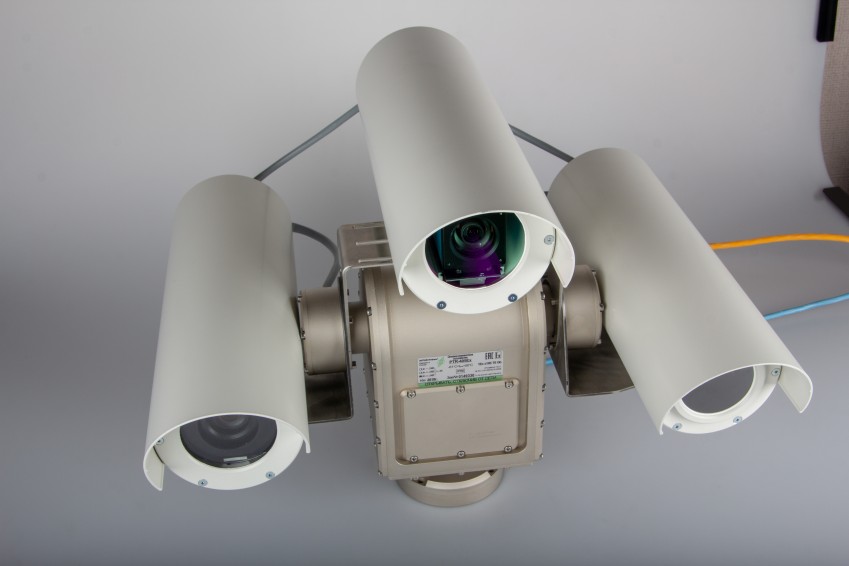

Дистанционный детектор метана с тепловизором и видеокамерой

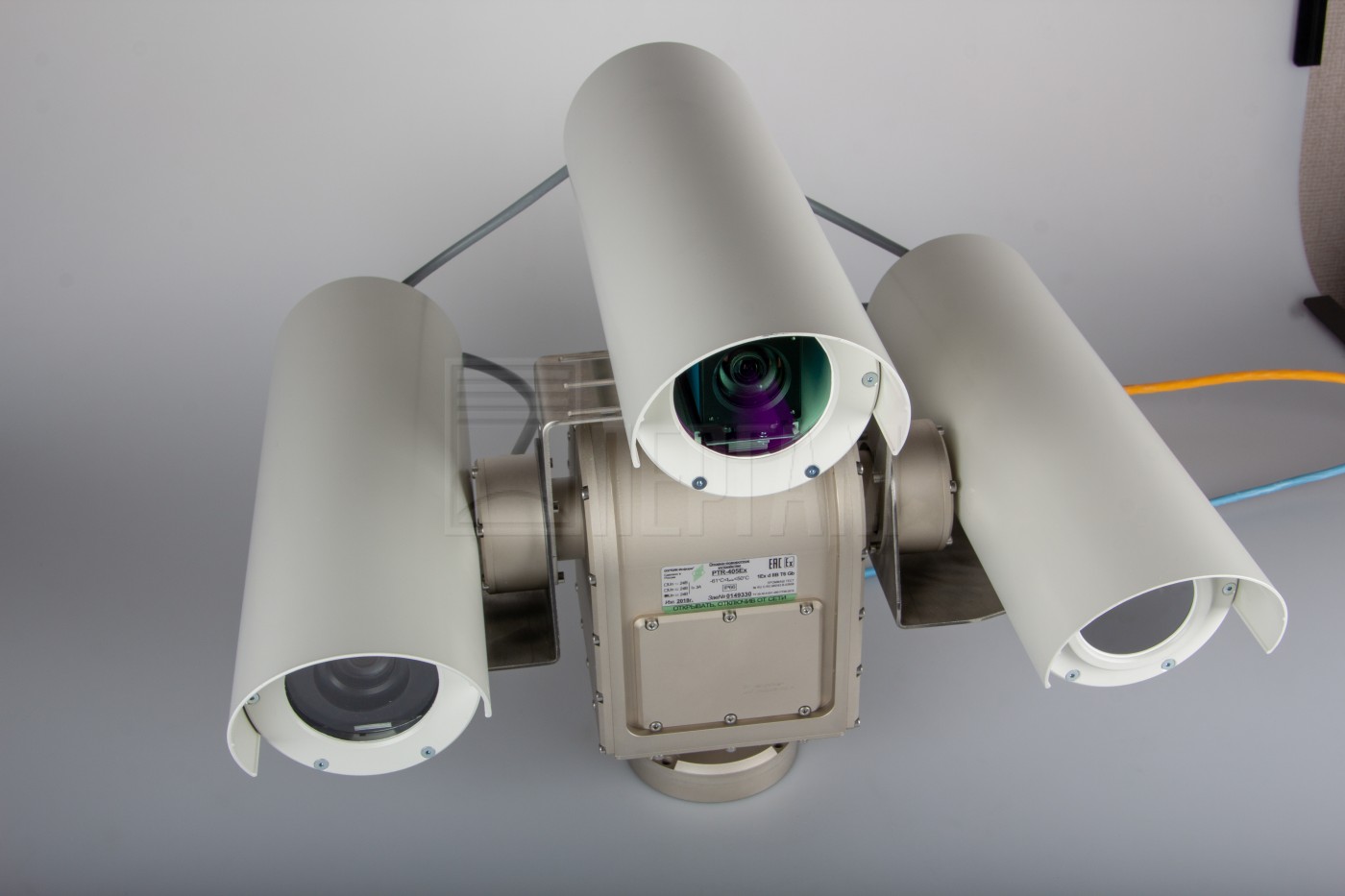

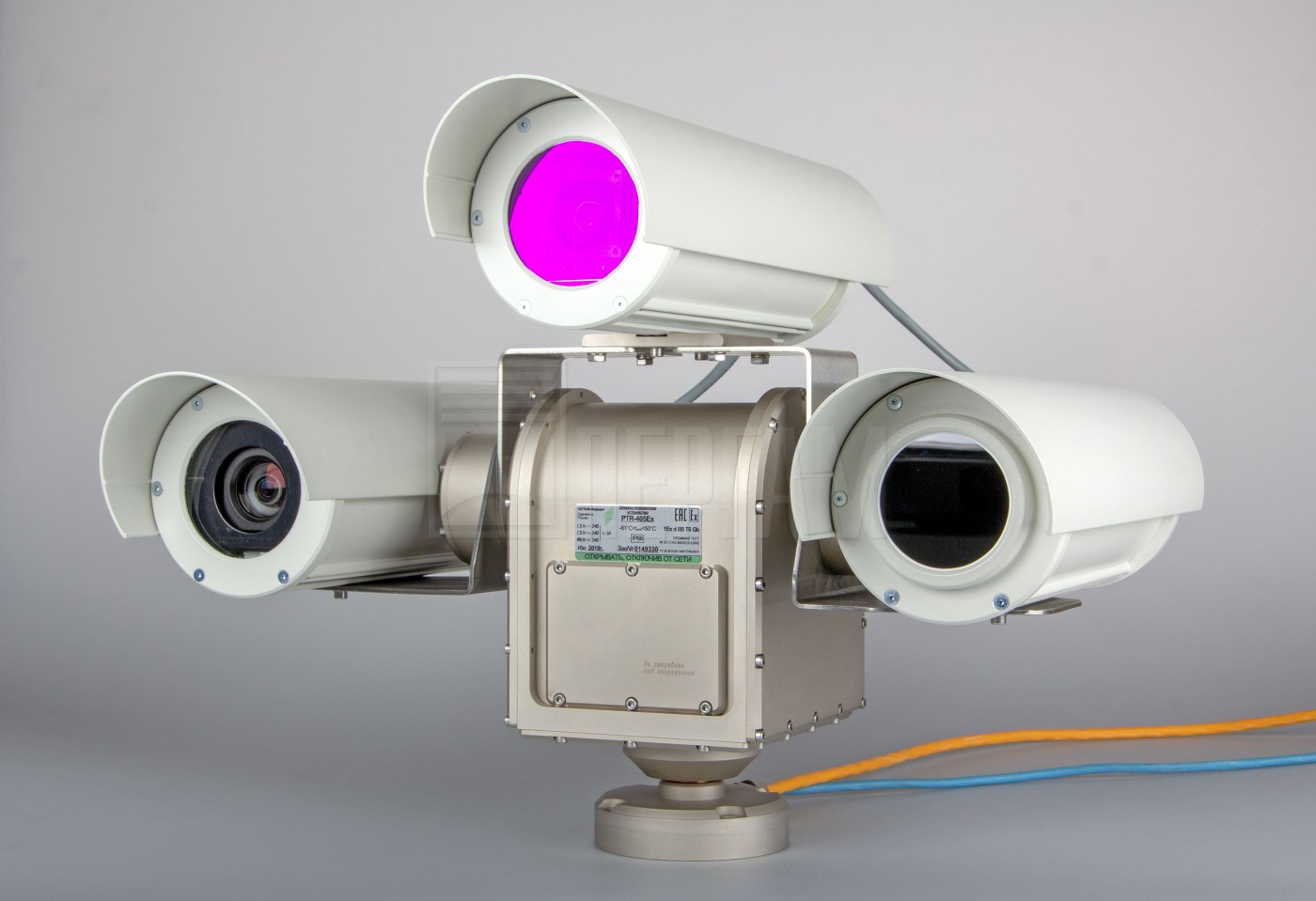

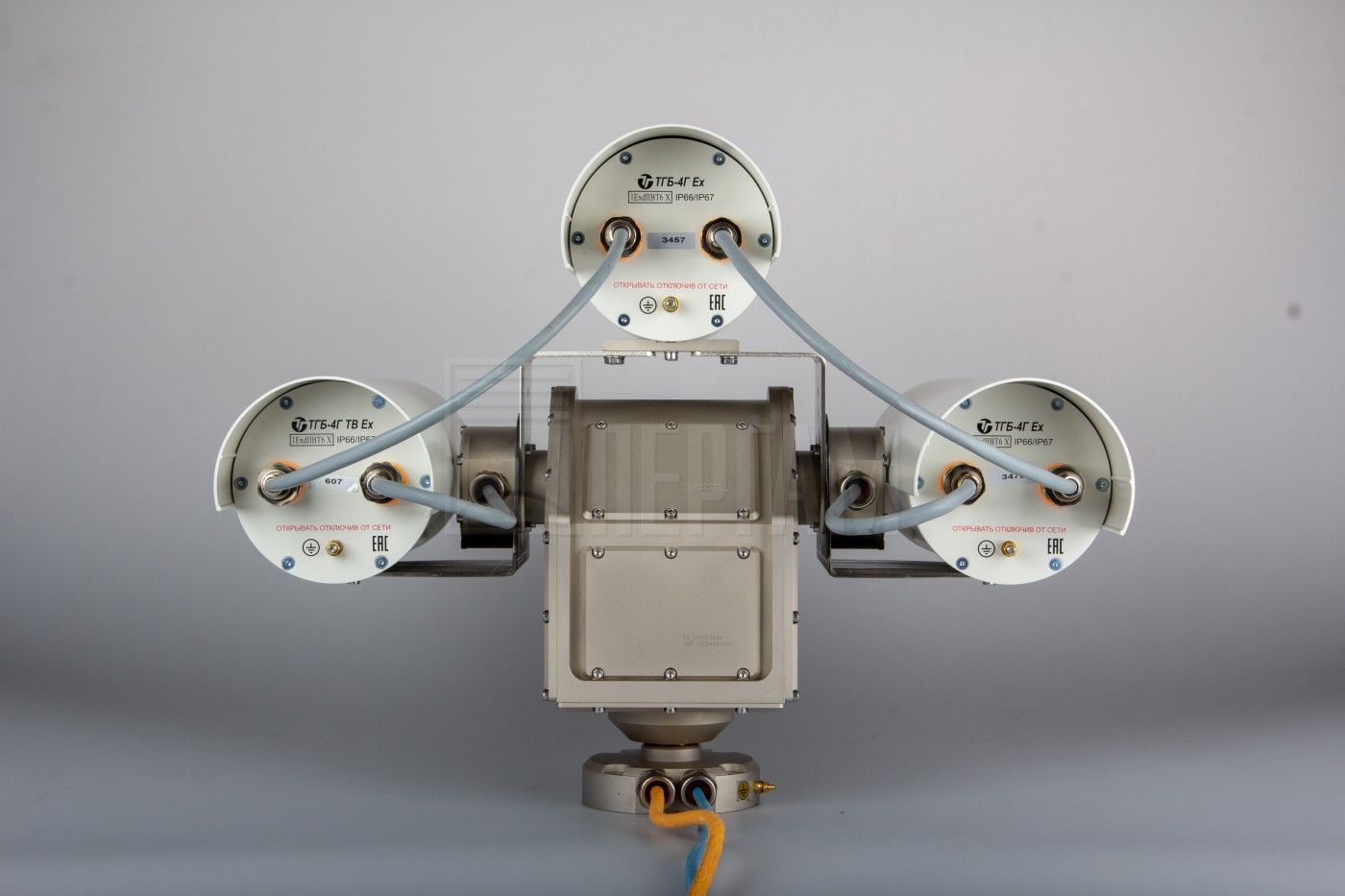

Лазерный детектор ДЛС-КС предназначен для обнаружения утечек природного газа из газопроводов высокого и низкого давления и других источников с расстояния 0 – 60 м путём измерения поглощения лазерного излучения в линии поглощения метана. Детектор применяется в газодобывающей промышленности, предприятиями транспорта, переработки и хранения природного газа. Используется для обследования площадных объектов и определения основных мест эмиссии газов, оценки их концентрации в атмосфере. Детектор является селективным, взрывозащищённым прибором.

Детектор метана LMS-mini IR

Польза ДЛС-КС mini IR

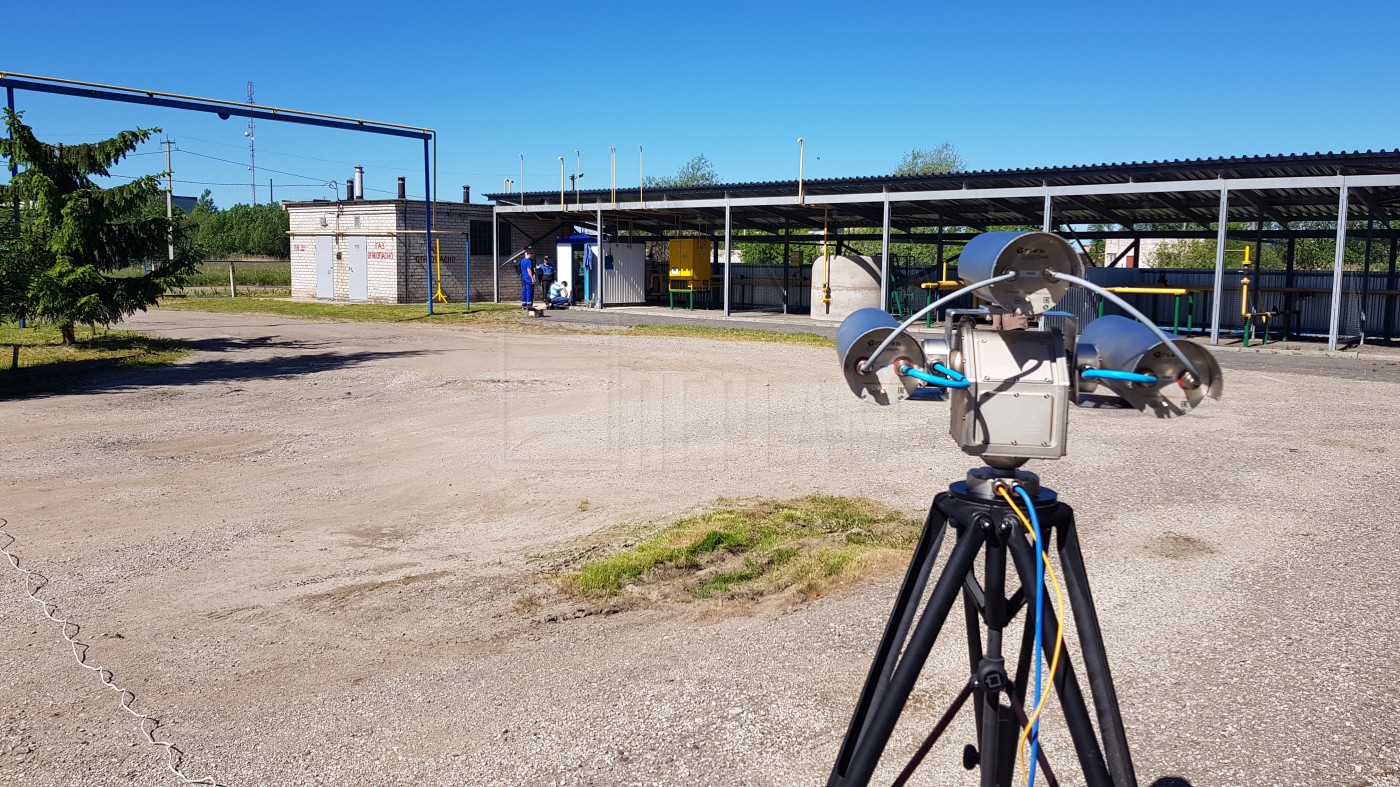

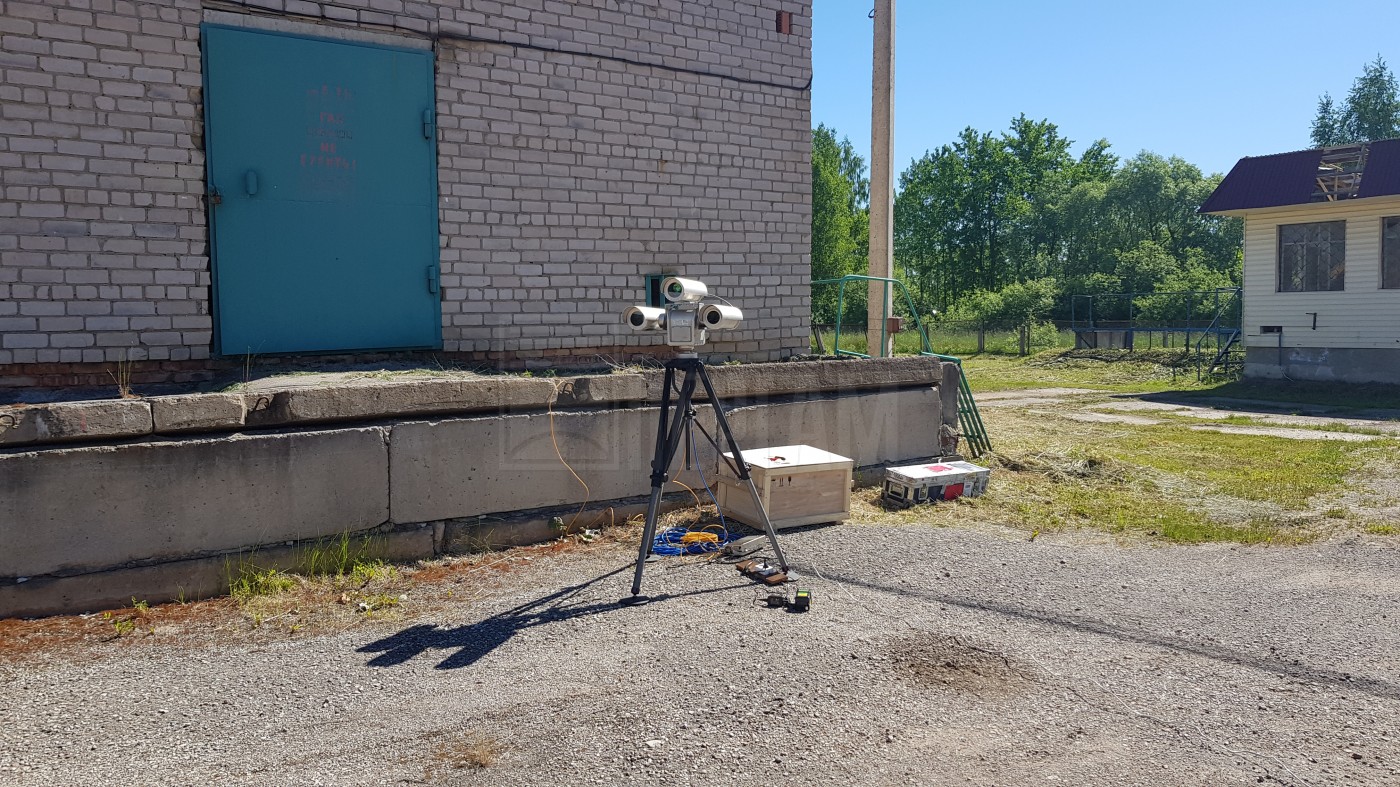

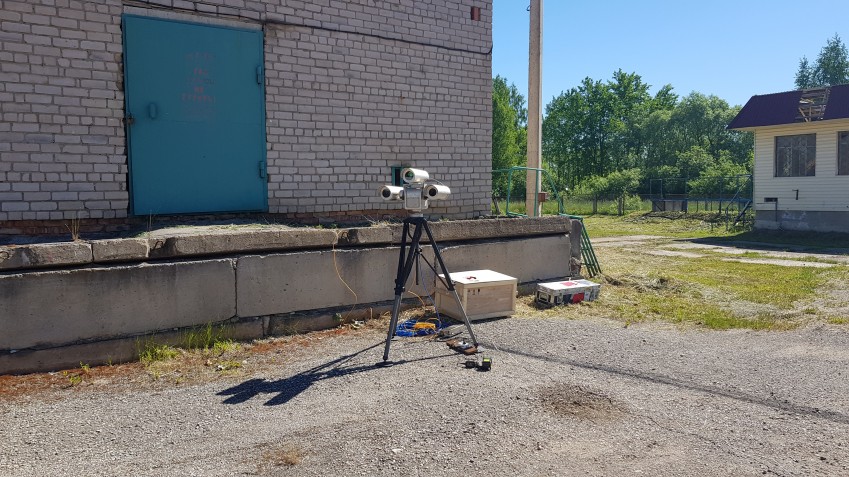

Портативная система ДЛС-КС устанавливается на треноге QuickSet Hercules и может использоваться для мониторинга утечек метана в цехах и производственных помещениях. Систему можно использовать для непрерывного мониторинга территории площадных газовых объектов на наличие метана в воздухе. ДЛС-КС удобна тем, что с помощью одного прибора можно контролировать несколько объектов поочерёдно. Вес системы всего 40 кг. Прибор устанавливается так, чтобы поле зрения перекрывало всю площадь контролируемой территории. Система обеспечивает круговой обзор в радиусе до 60 м (с возможностью увеличения расстояния детектирования до 600 м). Прибор работает в полностью автоматизированном режиме без участия оператора и в реальном времени выдаёт аварийный сигнал о превышении допустимой концентрации метана.

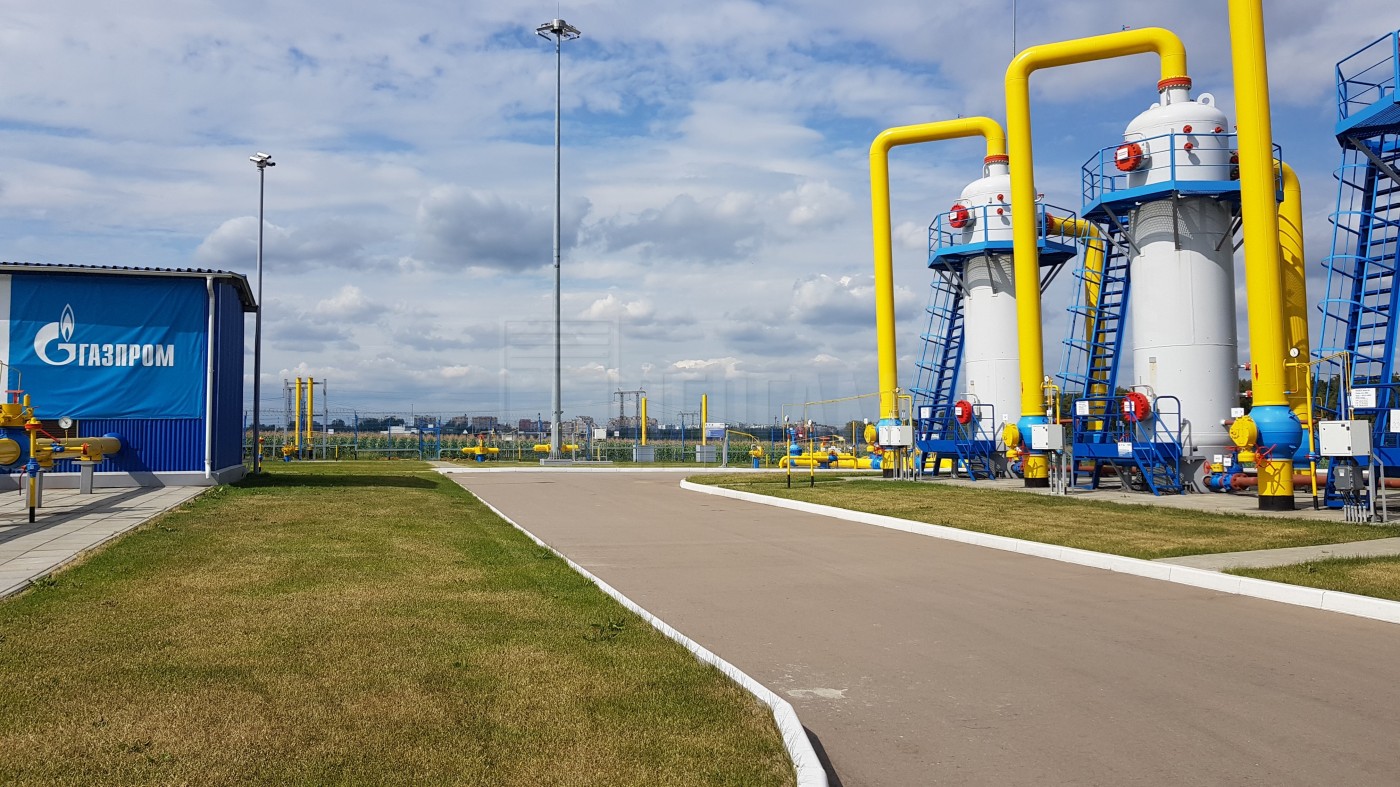

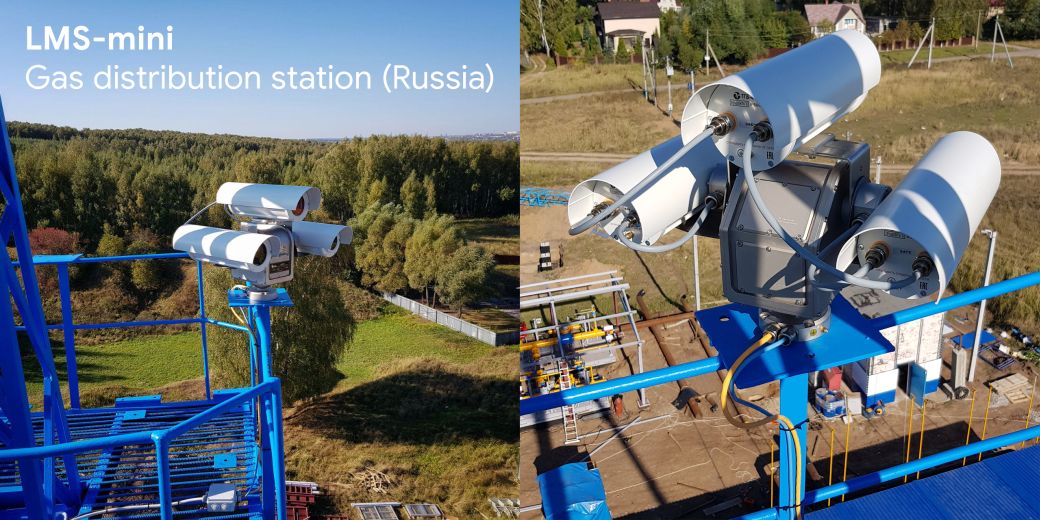

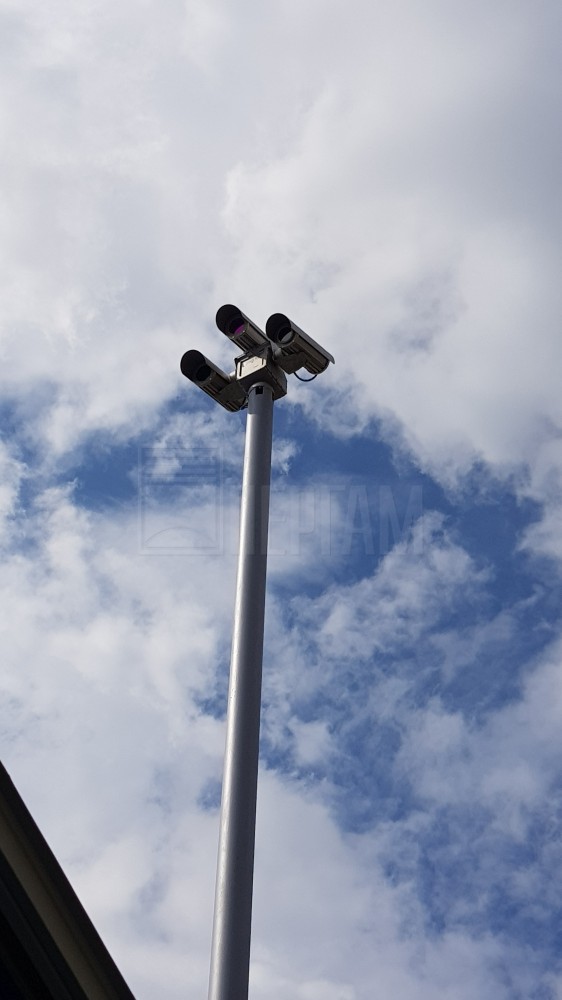

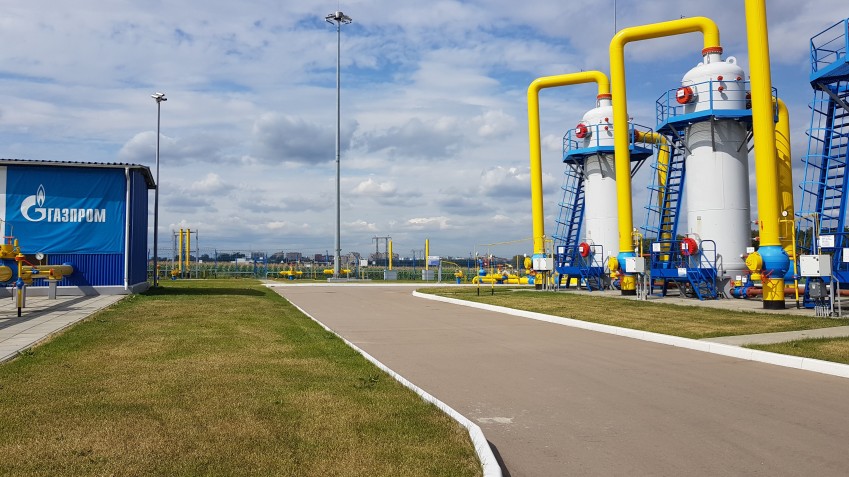

Устанавливается стационарно для контроля загазованности ГРС, ГРП, КРП. Используется в качестве переносного прибора на треноге для контроля помещений.

Взрывобезопасность

Детектор предназначен для работы в зонах, содержащих взрывоопасные смеси категорий IIA и IIB групп Т1-Т6 без какой-либо дополнительной защиты с маркировкой взрывозащиты 1Ех dIIBT6Gb.

Основными параметрами системы детектирования газа являются: динамический диапазон регистрируемых значений концентрации детектируемого газа, пороговая чувствительность, погрешность измерений, дальность и быстродействие.

Быстродействие системы

Быстродействие

Значение

0,1 с

2.24 Пороговая чувствительность с расстояния 60 м

5 pmm*м

0,1 с

2.25 Случайная составляющая погрешности измерений

2%

Индикатор утечки срабатывает при превышении заданного уровня концентрации с ошибкой не более пороговой чувствительности измерений при быстродействии 0,1 с. Уровень помех, создаваемых детектором, соответствует требованиям ГОСТ Р 51318.14.1.

Технические характеристики Взрывобезопасный детектор ДЛС-КС

Технические характеристики

Наименование характеристики

Значение

Детектируемый газ

Метан (СH4)

Длина волны излучения, мкм

1,65

Маркировка взрывозащиты

1Ех dIIBT6Gb

Степень защиты

IP66/IP67

Максимальная дальность детектирования без отражателей, м

60

Максимальная дальность детектирования с отражателем, м

600

Диапазон измерений, ppm×m

0-50000

Быстродействие, с

0,1

Углы сканирования

По азимуту 360º
По углу места 180º

Скорость сканирования, º/с

По азимуту 0,2-40
По углу места 0,2-25

Напряжение электропитания детектора ДЛС-КС, В

220, AC

Видеокамера

1920х1080/30р высокого разрешения;
200-кратный вариообъектив

Потребляемая мощность, не более, Вт

280

Рабочая температура, диапазон, ºС

-60 … +60

Разрешение ИК-детектора

640x480 px

Влажность, не более, %

  98

Масса детектора, не более, кг

40

Время установления рабочего режима, не более, мин

2

Интерфейс

Ethernet (TCP-IP)

Наработка на отказ, ч

87600

Срок службы, лет

10

Комплектация

№ п/п

Наименование оборудования

Един. измер.

Кол-во

1

Блок системный

шт

1

2

Монитор

шт

1

3

Клавиатура

шт

1

4

Мышь оптическая

шт

1

5

Акустическая система

компл.

1

6

Оптический блок лазерного детектора ДЛС-КС

шт

1

8

Коробка соединительная взрывозащищенная 2ExellT6 IP66 в сборе с сетевым оборудованием

шт

1

9

Медиаконвертер MOXA IMC-101G SFP-1GLXLC

шт

1

10

Коробка соединительная с панелью W4 с ложементом КДЗС

шт

1

11

Оптоволоконные компоненты

компл.

1

12

Источник бесперебойного питания APC Smart-UPS 1500VA/980W

шт

1

13

Кабель оптический ОКБ-0,22-4(одномод)-30

км

1

14

Кабель Hyperline ISF4-C5e-P-I-CMR 2x4x0.5 в сборе с ПВС 3×4

м

30

15

Кабель контрольный медный бронированный КВБбШв 4×1,0

м

250

16

БП 24 В для крепления на din-рейку

шт.

2

17

Модуль MOXA ioLogik удаленного дискретного ввода/вывода

шт.

1

18

Паспорт и Руководство по эксплуатации

компл.

1
