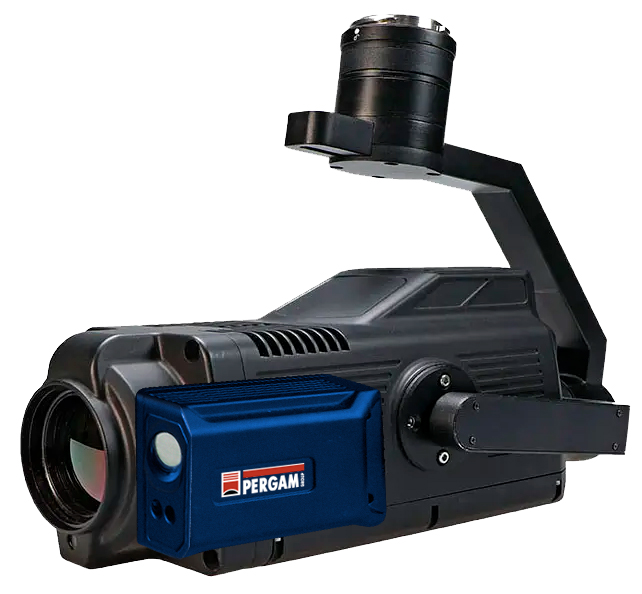

OGI-камера GasFIR UAV-M
Поставляется в минимальные сроки

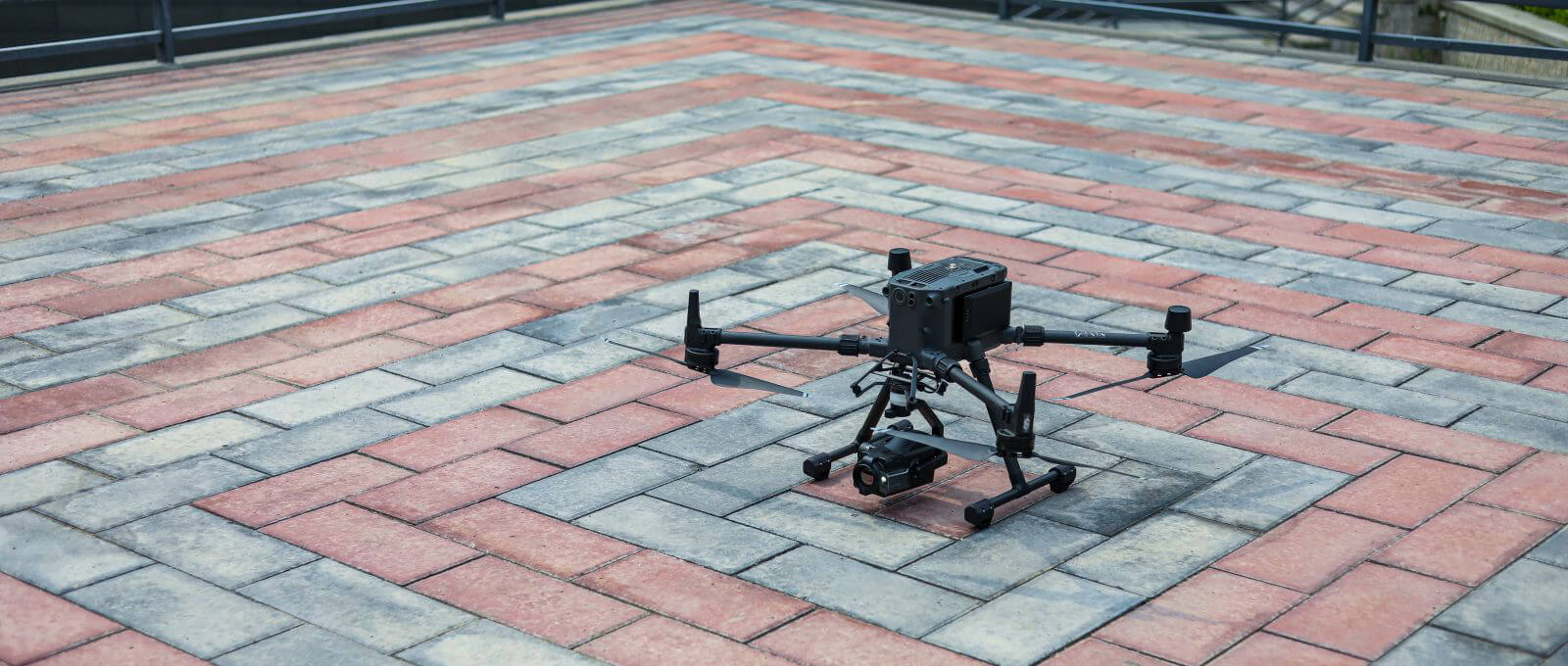

Тепловизионная камера для обнаружения утечек газа с борта беспилотных летательных аппаратов
OGI-камера для БПЛА предназначена для обнаружения утечек метана и других летучих органических соединений (ЛОС) с помощью высокочувствительного охлаждаемого ИК-детектора MWIR FPA с разрешением 320 × 256 пикселей. Камера позволяет получать инфракрасное изображение газовых утечек в реальном времени и подходит для обнаружения утечек ЛОС на промышленных объектах – нефтеперерабатывающих заводах, морских платформах добычи нефти и газа, объектах хранения и транспортировки природного газа, химических и биохимических производствах, биогазовых станциях и электростанциях.
Встроенный алгоритм количественного анализа позволяет определять тип и интенсивность утечки непосредственно в камере, без необходимости в дополнительном оборудовании.
Ядро камеры также оснащено продвинутыми функциями обработки изображения: локальная обработка областей, динамическое усиление контраста, фильтр шумоподавления, усиление контраста переднего и заднего плана, режим усиленной визуализации газа (GVE™), а также 10-кратный цифровой зум для адаптации к различным условиям съёмки.
Преимущества
- Готовое решение для установки на дрон — plug & play
- Оптическая визуализация газовых утечек (OGI-технология)
- Управление камерой через мобильное приложение
- Одновременная запись ИК и видимого спектра
- Обнаружение малых утечек до их перерастания в аварию
- Количественный анализ утечек — тип и объём газа
- ИИ-алгоритм автоматической маркировки утечек
- Опциональный лазерный модуль детекции метана с дальностью до 60 м
Области применения
Визуализация невидимых газовых утечек на объектах: контейнерные площадки, нефтеналивные суда и баржи, ж/д цистерны, резервуарные парки. Тепловизионный мониторинг оборудования: вентиляционные стойки, компрессоры, генераторы, клапаны, фланцы, уплотнения. Обследование скважин, газопроводов, СПГ-терминалов, факельных установок.
Технические характеристики OGI-камера GasFIR UAV-M
Детектор и объектив |
|
|---|---|
|
Тип детектора |
Охлаждаемый ИК-детектор |
|
Разрешение детектора |
320×256 пикселей |
|
Шаг пикселя |
30 мкм |
|
NETD (температурная чувствительность) |
≤ 15 мК при 25 °C |
|
Рабочий спектральный диапазон |
3.2 ~ 3.5 мкм (MWIR) |
|
Частота кадров |
30 Гц ± 1 Гц |
|
Объектив |
F1.5, поле зрения (24° ± 2) × (19° ± 2) |
Отображение и обработка изображения |
|
|
Режимы изображения |
ИК, усиленный газовый, видимый свет, совмещение, «картинка в картинке» |
|
Регулировка изображения |
Автоматическая / ручная настройка контраста и яркости |
|
Камера видимого спектра |
5 Мп CMOS, автофокус |
|
Цветовые палитры |
10 предустановленных палитр |
|
Цифровой зум |
Плавный, от 1× до 10× |
|
Усиленная визуализация газа |
Режим Gas Vision Enhanced (GVE™) |
|
Дисплей |
Двухканальный — ИК + видимый свет |
|
Запись |
Одновременная запись ИК- и видеоканала |
|
Обнаруживаемый газ |
Камера визуализирует утечки широкого спектра летучих органических соединений в инфракрасном диапазоне: метан, этан, пропан, бутан, этилен, пропилен, бензол, этанол, октан, пентан, 1-пентен, толуол, ксилол и другие ЛОС. |
|
Фокусировка |
Авто- и ручная фокусировка |
|
ИИ-детекция газа |
Автоматическая маркировка утечек на основе ИИ-алгоритма |
Подвес (Pan / Tilt) |
|
|
Функции управления |
Свободный режим, режим слежения, возврат в центр, автокалибровка. |
|
Диапазон вращения по горизонтали |
175° ~ +175° |
|
Диапазон тангажа |
-120° ~ +30° |
|
Диапазон крена |
-90° ~ +90° |
|
Точность управления |
≤±0.01° |
|
Ограничители |
Механические + программные |
Связь и хранение данных |
|
|
Хранение данных |
Карта TF (microSD) |
|
Интерфейс отладки |
Mini USB |
|
Канал связи / видеопередача |
Интеграция с каналом связи дрона; передача на наземный пульт |
Электропитание |
|
|
Время запуска |
≤ 6 мин (при 25 °C) |
|
Питание |
Интерфейс DJI SKYPORT (Drone SDK) |
|
Напряжение |
13,6 В постоянного тока |
Условия эксплуатации |
|
|
Степень защиты |
IP54 |
|
Рабочая температура |
−20 °C … +50 °C |
|
Температура хранения |
−30 °C … +60 °C |
|
Влажность |
≤95% |
|
Вибрация / ударопрочность |
По ГБ/Т 6587-2012 |
Масса и габариты |
|
|
Масса |
1,6 кг |
|
Размер (камера) Размер (камера + подвес) |
(193 ± 5) × (100 ± 5) × (81 ± 5) мм (259 ± 5) × (144 ± 5) × (200 ± 5) мм |
Лазерный детектор метана |
|
|
Метод обнаружения |
Дистанционная лазерная спектроскопия |
|
Обнаруживаемый газ |
Метан и метаносодержащие смеси |
|
Тип сенсора |
Инфракрасный лазер |
|
Диапазон / точность |
0 – 10 % об. (0 – 100 000 ppm × m) / 10 % |
|
Дальность обнаружения |
До 60 м |
|
Время отклика |
0,1 с |
