Акустическая камера Crysound CRY2626G
Поставляется в минимальные сроки
Поиск утечек газа и частичных разрядов с БПЛА

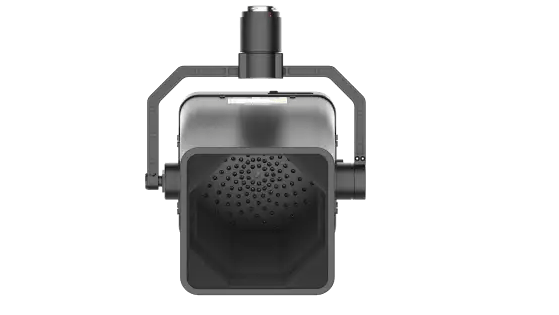

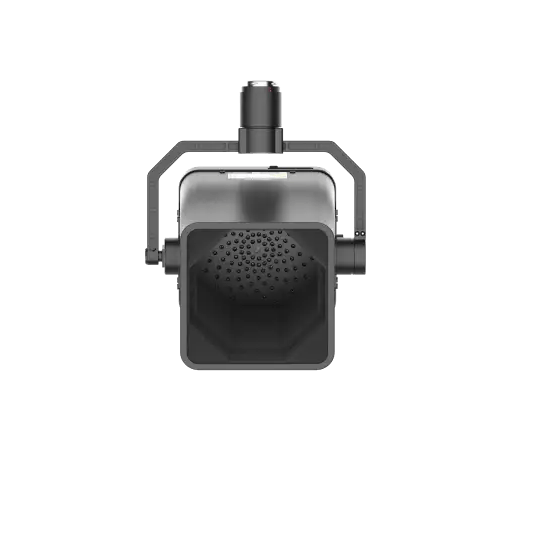

Crysound CRY2626G — акустическая камера для установки на дрон, предназначенная для обнаружения утечек в напорных системах и частичных разрядов в электрооборудовании. Микрофонная решетка из 128 MEMS-микрофонов и технология формирования диаграммы направленности используются для определения положения и распределения источников звука. Камера формирует акустическое изображение и накладывает его на видеоизображение.

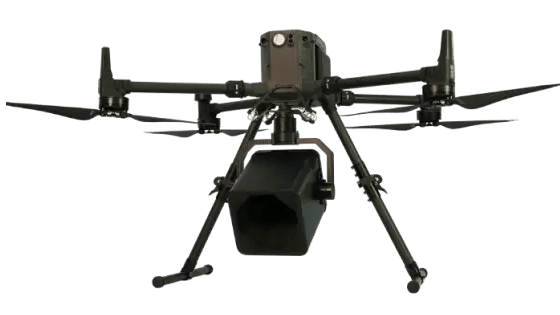

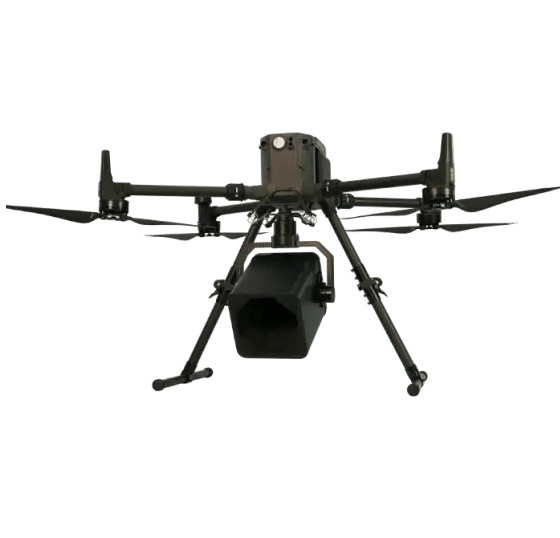

Crysound CRY2626G используют для обследования протяженных объектов с воздуха, включая линии электропередачи и газопроводы. Направление съемки регулируется с помощью двухосевого подвеса с электроприводом. Камера совместима с дронами DJI M300 RTK и M350 RTK и подключается через интерфейс Skyport V2.
Принцип работы
В CRY2626G установлена решетка из 128 MEMS-микрофонов. Камера использует технологию формирования диаграммы направленности (beamforming) для определения пространственного положения источника звука и получения данных о его распределении.
Основные функции Crysound CRY2626G
- акустическая визуализация источников звука;
- локализация частичных разрядов;
- формирование диаграмм частичных разрядов (PRPD);
- определение типа частичного разряда;
- подавление шума от пропеллеров дрона;
- наложение акустических данных на видеоизображение;
- работа в режиме реального времени;
- управление двухосевым подвесом с контроллера дрона;
- проверка микрофонов;
- запись фотографий, видео и аудио;
- сохранение данных на внутреннюю и внешнюю память;
- формирование отчетов по результатам обследования.
Обнаружение частичных разрядов

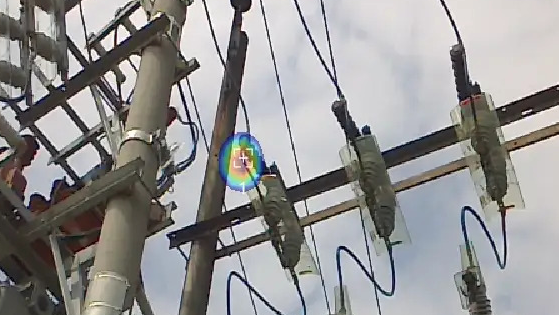

CRY2626G предназначена для дистанционного обнаружения частичных разрядов на объектах, доступ к которым с земли затруднен. Акустическая система фиксирует сигналы, возникающие при частичном разряде, и определяет положение их источника. Результат отображается непосредственно на видео с камеры в реальном времени. Камера определяет типы частичных разрядов и строит их PRPD-диаграммы.

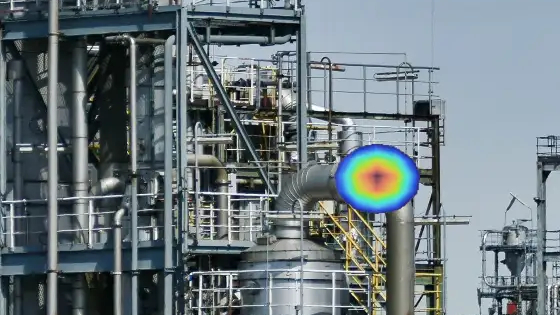

Обнаружение утечек газа и вакуума
CRY2626G ищет утечки в системах, находящихся под давлением. Утечка сопровождается характерным акустическим сигналом, который регистрирует микрофонная решетка камеры. Акустическое изображение в реальном времени показывает положение источника звука относительно объекта съемки. Одновременное отображение акустических данных и видеоизображения помогает оператору определить место предполагаемой утечки.

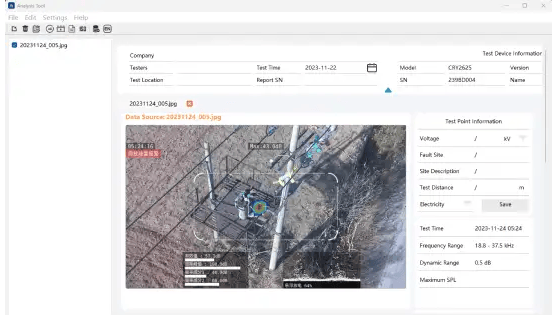

Программное обеспечение для формирования отчетов
CRY2626G поставляется с программным обеспечением для анализа акустических изображений и подготовки отчетов по результатам обследований. Для отчетов по частичным разрядам предусмотрен шаблон ISO 50001. Результаты обследований можно сохранять в форматах JPG, MP4 и WAV — для фотографий, видео и аудиозаписей соответственно.
Подавление шума от пропеллеров
Шум от пропеллеров дрона снижается за счет сочетания физических и цифровых методов. В конструкции предусмотрены три слоя звукопоглощающего материала, которые ослабляют шум от пропеллеров. Алгоритм HyperVision дополнительно отделяет важные звуковые сигналы от фоновых помех при формировании акустического изображения.

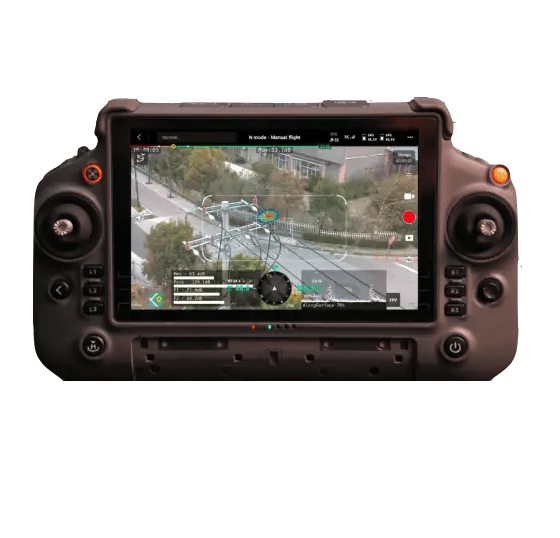

Двухосевой подвес с управлением с пульта дрона
Камера установлена на двухосевом подвесе с электроприводом. Поворотом и наклоном камеры можно управлять непосредственно с контроллера дрона. Подвес дает возможность менять направление наблюдения во время полета без изменения положения дрона. Это особенно удобно при обследовании протяженных объектов.

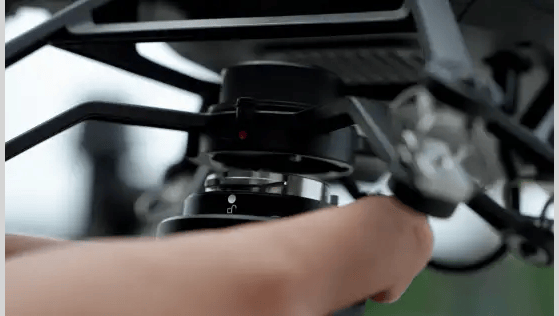

Быстрое подключение к DJI M300 RTK и M350 RTK
CRY2626G подключается к дрону через интерфейс Skyport V2. Камера совместима с DJI M300 RTK и DJI M350 RTK. Подключение камеры и подготовка дрона к полету занимают около одной минуты.
Установка CRY2626G на дрон дает возможность проводить измерения на высоте и в других труднодоступных местах без риска для персонала.
