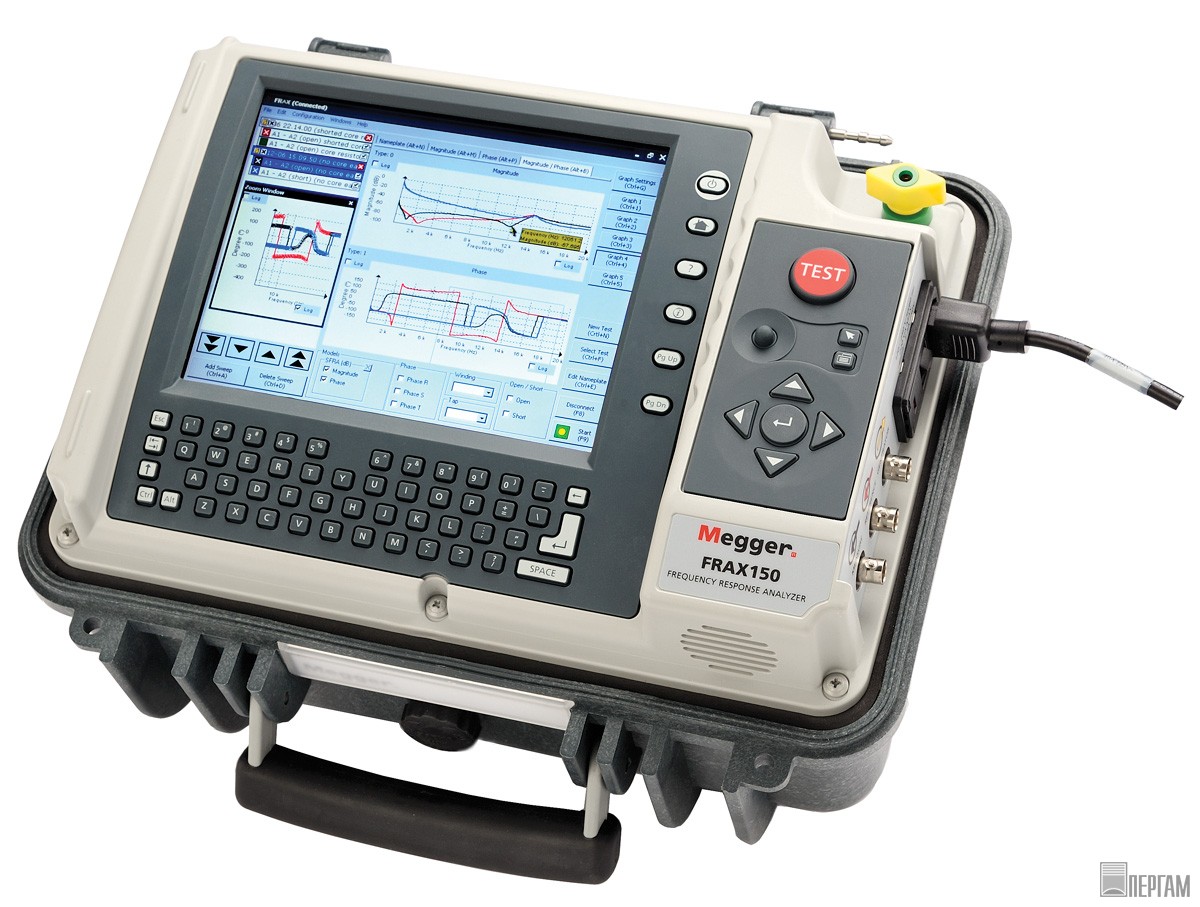

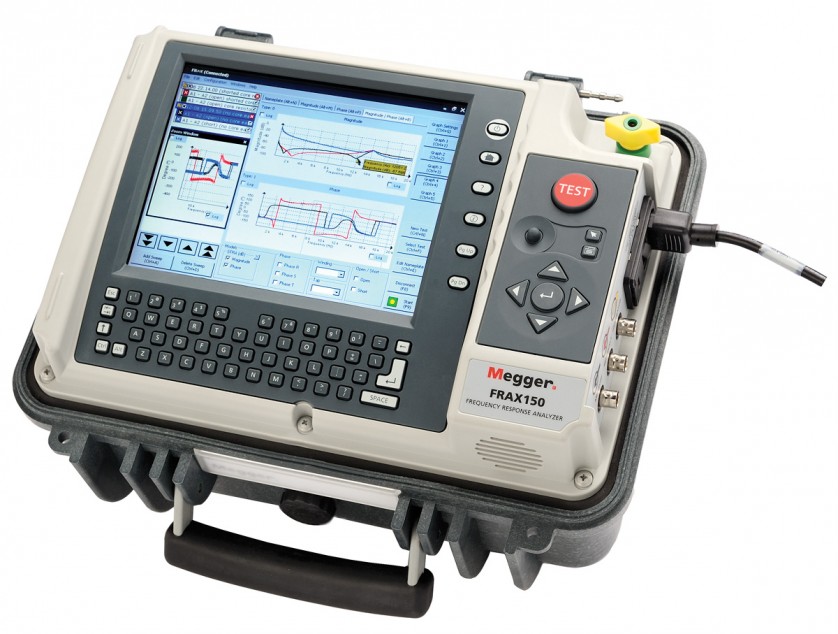

Прибор для диагностики силовых трансформаторов Megger FRAX-150
Артикул: 22099
Цена по запросу
Поставляется в минимальные сроки
Гарантия производителя:
12 месяцев
Megger FRAX-150
описание в pdf

Силовые трансформаторы сегодня являются наиболее критичными компонентами передающих и распределительных сетей. Система анализа частотных характеристик FRAX-150 пределяет внутренние изменения обмоток без увеличения времени вывода трансформатора. Наличие достоверной информации о состоянии трансформатора позволяет эксплуатировать его на полной мощности без опасений.

Система FRAX-150 выявляет следущие эффекты:

  • Деформация и смещение обмоток
  • Витковые замыкания и обрывы
  • Ослабление креплений
  • Повреждение креплений
  • Проблемы с сердечником
  • Частичное разрушение обмоток
  • Неправильное заземление сердечника
  • Смещение сердечника
  • Провисание/искривление бандажа

Применение системы

Силовые трансформаторы сконструированы таким образом, чтобы противостоять механическим нагрузкам, возникающим при транспортировке или при работе. Однако, в ряде случаев механические усилия могут превысить предел прочности системы изоляции, что приводит к ослаблению ее диэлектрических функций. Трансформатор состоит из цепочек емкостей, индуктивностей и сопротивлений и с этой точки зрения имеет сложную комплексную электрическую схему, которая имеет свою уникальную кривую отклика при подаче сигнала переменной частоты.

Пример: емкость определяется расстояниями между проводниками; смещение обмоток однозначно изменяет емкости схемы замещения. Метод частотных откликов базируется на сравнении между кривыми, которые характеризуют изменения объекта. Один тест состоит из множественных замеров с дискретно меняющимися частотами.

Стандартное применение метода состоит из получения эталонной кривой (кривая-образец) в момент, когда трансформатор новый, или когда известно, что он находится в хорошем состоянии. Далее все последующие измерения сравниваются с эталонным и по отклонениям определяется характер и степень неисправностей. Это наиболее надежный метод при эксплуатации. Другое применение основано на получении общей эталонной кривой для серии трансформаторов одной конструкции и дальнейшей отбраковке по допустимым уровням отклонений. Один проведенный частотный тест может определить проблемы в обмотках, которые невозможно выявить другими методами. Данный тест – это быстрый и эффективный способ выяснить, был ли причинен серьезный вред трансформатору, или его можно смело вводить в работу. Если была выявлена проблема, результаты теста будут опорой для выяснения характера неисправности и определения дальнейших ремонтных мероприятий. Снятие эталонных характеристик всех сетевых трансформаторов является хорошим вложением средств – это сбережет время и деньги в случае возникновения аварийного события при определении его результатов.

Использование прибора

Проведение точных измерений в широком диапазоне частот с большим динамическим диапазоном сигнала накладывает очень серьезные ограничения на измерительное оборудование, измерительные кабели и подключение. Прибор должен быть прочным, способным эффективно фильтровать шумы, гасить интерференции, иметь широкий динамический диапазон для измерения значений до -100dB. Для этих целей наши инженеры оптимизировали схемотехнику Использование прибора системы для получения приемлемой погрешности и разрешающей способности. Существующие измерительные кабели с эффективным способом подключения к объекту, исключая петли и прочее, что влияет на повторяемость измерений. Отработанное программное обеспечение обладает гибкостью, что позволяет ускорить тесты. Полный набор частот может быть модифицирован, разбит на секции для оптимизации отбраковочных тестов; тестирование с полным набором частот занимает около минуты. Система FRAX-101 использует новый способ передачи измерительной информации по беспроводному каналу Bluetooth, а также обладает автономным питанием. Это позволяет поместить прибор непосредственно на баке трансформатора для минимизации длин измерительных проводов. Данные особенности позволяют оператору свободно перемещаться и перемещать прибор, не ограничиваясь кабелями питания, измерения и коммуникаций. Для удобства наиболее часто используемым командам назначены функциональные клавиши Windows. Система также поддерживает сенсорный экран. После того, как проведен замер, достаточно применить мощный инструмент анализа и дифференцирования неис- правностей. Данные теста сохраняются в текстовом виде для удобства обработки программами третьих производителей.

Ноутбук с сенсорным экраном, беспроводным соединением с FRAX- 101 по Bluetooth позволяет минимизировать длины измерительных кабелей. Продуманный порядок разъемов для проводов исключает образование витков проводов.

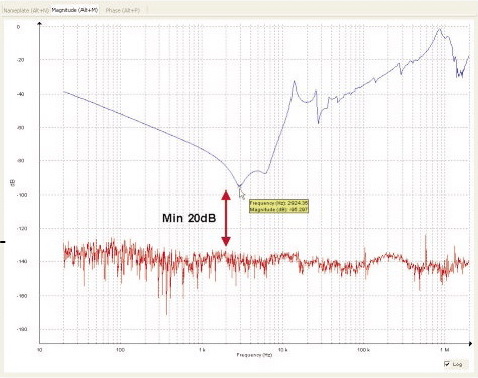

Динамический диапазон прибора (отношение сигнал/ шум – красная линия) и кривая частотного отклика трансформатора (синяя линия). Это иллюстрирует способности точного измерения характеристик объектов. Следует отметить минимальный уровень 20dB между внутренним шумом и самым слабым сигналом кривой (-95dB).

Особенности и преимущества

  • Самый маленький и надежный в промышленности прибор FRA.
  • Гарантированная повторяемость результатов, используя превосходные кабели технологии, что позволяет избежать введения ошибки, связанной с соединительным кабелем и позиционированием (которая является общей для оборудовании других производителей устройств FRA).
  • Поддерживает все международные стандарты для измерения SFRA
  • Самая высокая точность и динамический диапазон в отрасли позволяет обнаруживать даже самые небольшие электромеханические изменения в трансформаторе.
  • Беспроводная связь позволяет легко работать без неудобного подключения кабелем к ПК.
  • Аккумулятор позволяет работать без необходимости подведения напряжения питания.
  • Расширенный анализ и инструменты поддержки программного обеспечения позволяет принимать обоснованные решения в отношении дальнейшей диагностики и/или вывода из работы трансформатора.

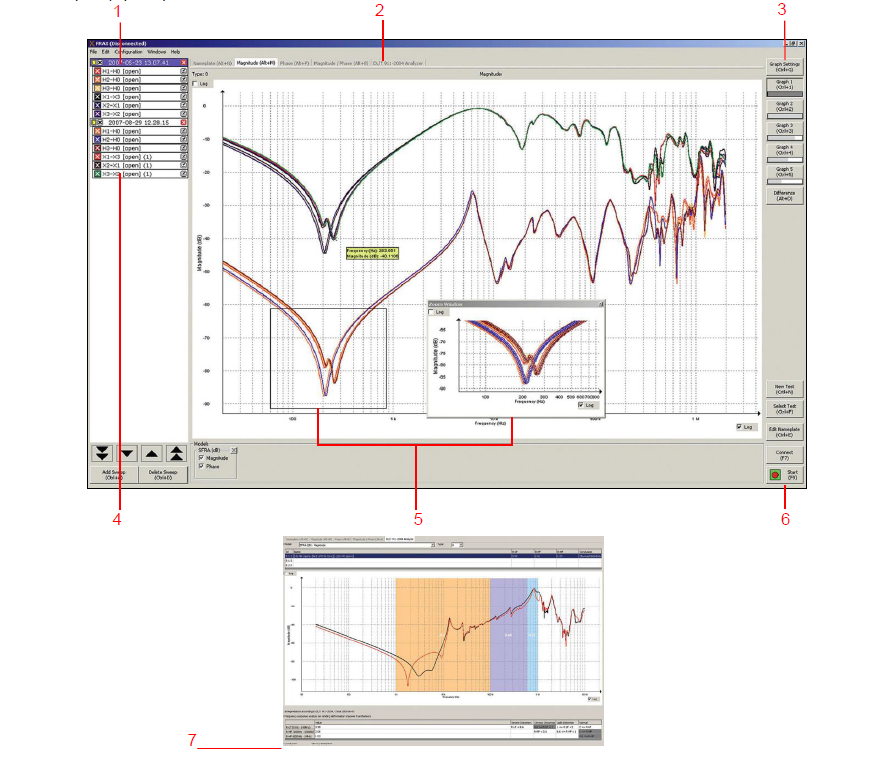

  1. Проводник для тестируемого объекта — Неограниченное количество тестов и откликов. Полностью управляется пользователем.
  2. Быстрый выбор режима отображения — Меняет вид графика, реализует дополнительные функции анализа.
  3. Кнопки быстрых настроек графиков — Програмируемые установки графиков позволяют менять вид графа быстро и легко.
  4. Настройки Отклика / Кривой - Каждая развертка может быть индивидуально включена или выключена, можно изменить цвет, толщину и позицию.
  5. Динамический Zoom - Увеличьте и перемещайте фокус на любой части кривой.
  6. Кнопки управления - все необходимые функции под рукой, выберите с помощью мыши, функциональные клавиши и сенсорный экран.
  7. Автоматизированный анализ сравнения двух кривых с помощью алгоритма, сравнение амплитуды, а также сдвига частоты позволяет вам определить характер изменений: серьезный, существенный, или небольшой
