Ёмкостные датчики |
|

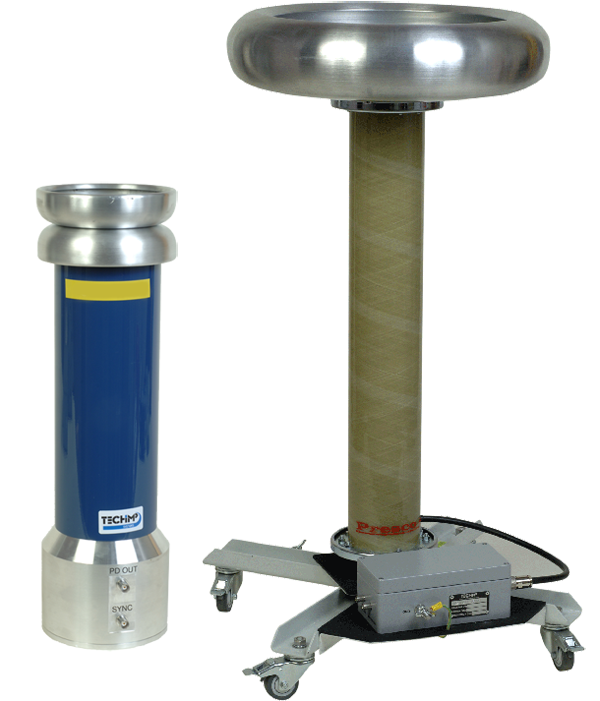

Устройство емкостной связи для лабораторных измерений ЧРЁмкостный разделитель Techimp - это квадруполь для измерения частичных разрядов. Он прекрасно подходит в качестве датчика-детектора для приборов Techimp PDSystems. С помощью встроенного конденсатора связи, он обеспечивает и синхронизацию, и захват ЧР-сигнала. Синхро-сигнал проходит через высокочастотный фильтр, освобождающий шумов от тестового напряжения. ЧР-сигнал проходит через низкочастотный фильтр. Конденсатор не производит ЧР (<2 пикоКулон, 50кВ, 50-60Гц). |
|
Технические характеристики датчика | |
Ёмкость | 1 нФ±5% |
Сдвиг фазы (синхро-вход-выход) | <1° (50-60Гц) |
Высокое напряжение на 1В-синхровыход | 1,0кВ |
Максимальное входное напряжение | 50кВ ср квадр (50-60Гц) |
Затухание при 50 Гц | >140 дБ (50-60Гц) |

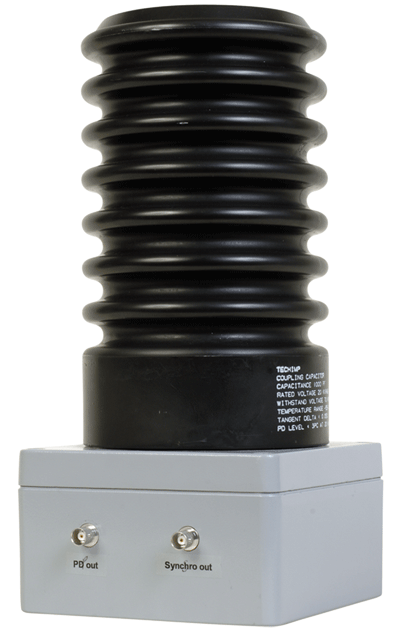

Устройство емкостной связи для измерений ЧР на месте эксплуатации оборудования. |
|

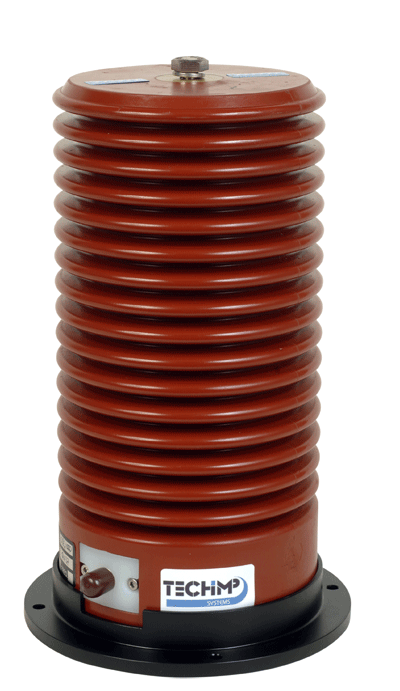

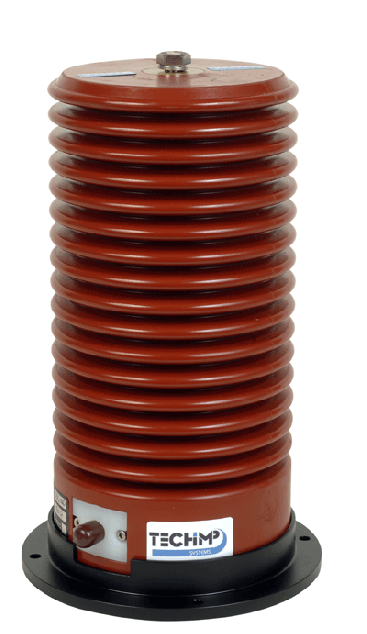

Устройство емкостной связи для установки на вращающиеся машиныУстройство емкостной связи для применеия в измерении ЧР. Применим для работ с подключенной и отключенной линией. Может быть установлен постоянно. Может быть подключен по коаксиальному кабелю через разъем BNC. Внешняя часть разъема должна быть заземлена. |
|
Технические характеристики датчика 1 nF | |
Ёмкость | 1 нФ±5% |
Диапазон частот | 50-60 Гц |
Номинальное напряжение | 20 кВ |
Выдерживаемое напряжение постоянного тока (1 мин) | 70 кВ |
Максимальное выходное напряжение через BNC | 100 В |
Tan δ | <5x10-4 |
Уровень ЧР (при 20кВ) | <3пКл |
Температурный диапазон | от -55°С до 125°С |
Резьба | М10 |
Размеры | Высота: 255мм, ∅175мм |
Путь тока утечки | 425мм |
Переключатель напряжения | BNC (внутренняя резьба) |
Индуктивные датчики |
|

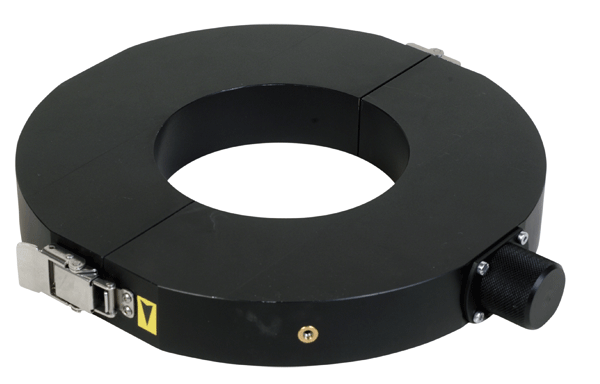

Высокочастотный токовый трансформатор с разомкнутой магнитной системой.Датчик HFCT-140 предназначен для измерения ЧР кабелях большого диаметра, штырях заземления и т.д. Для подключения датчика к приборам Techimp (PDBase, PDCheck) используется разъем TNC. |
|
Технические характеристики датчика | |
Ширина полосы | 2 МГц - 100 МГц |
Чувствительность (напряжение/ток при 10МГц, 50 Ом нагрузка) | 10 мВ/мА |
Нагрузочный импенданс | 50 Ом |
Габариты | 310мм х 320мм х 40мм |
Размер отверстия | ∅140мм |
Масса | 6,0кг |

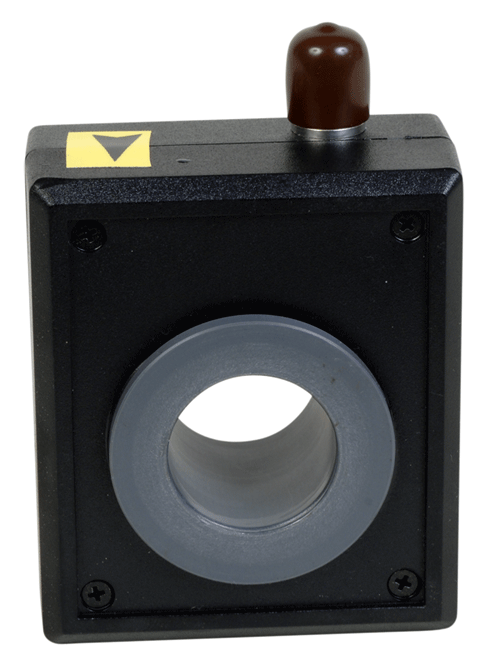

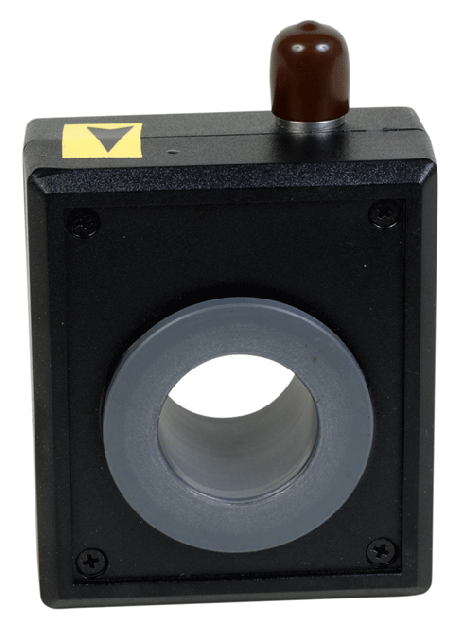

Высокочастотный токовый трансформатор с замкнутой магнитной системой.Индуктивный датчик для измерения частичных разрядов. Подходит для онлайновых и офлайновых ЧР-тестов самых разных электростистем (кабелей, трасформаторов, вращающихся машин и тд). Датчик подключается к заземлению тестируемой системы. Датчик подключается к анализатору с помощью BNC-разъема и коаксиального кабеля. |
|
Технические характеристики датчика | |
Ширина полосы | 1 МГц - 80 МГц |
Чувствительность (напряжение/ток при 10МГц, 50 Ом нагрузка) | 17 мВ/мА |
Нагрузочный импенданс | 50 Ом |
Габариты | 72мм х 97мм х 35мм |
Размер отверстия | ∅30мм |
Индуктивный датчик FMC (гибкая магнитная соединительная пластина)Датчик частичных разрядов, основанный на прямом подсоединении к проводнику и экрану. Датчик захватывает магнитный сигнал, который сопровождает частичные разряды. Датчик чувствителен к направлению сигнала. Компактность и прочное исполнение делают FMC оптимальным датчиком для прямой установки на аксессуарах высоковольтных кабелей (стыках и разъемах). Для улучшения чувствительности доступны дополнительные усилители и преобразователи сигнала. |
|
Технические характеристики датчика | |
Ширина полосы | 30 кГц - 200 МГц при использовании датчика отдельно (При использовании с PDCheckрекомендуется использовать преобразователь частот Techimp Frequency Shifter) |
Принцип действия | Индуктивная связь. |
Габариты | 120 х 480 х 9мм |
Масса | 330г |
Разъем | BNC |
Источник питания | Только для дополнительных устройств (преобразователь частоты) |
Установка | На кабель вблизи терминала или соединения |
Адаптер для отводов |
|

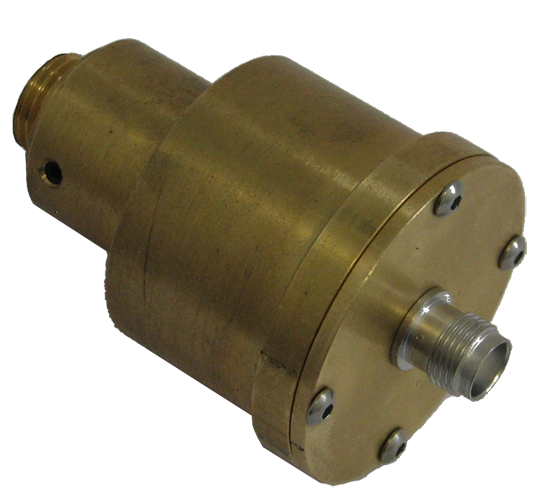

Адаптер напряжения для разветвителей высоковольтных трансформаторов.Датчик ЧР для выделения ЧР- и синронизационных сигналов из разветвителей во время однократных и продолжительных измерений ЧР. Он представляет из себя вилку для постоянной установки на электросистемах, оснащенных разветвителями тока/напряжения/емкости (такими как высоковольтные разветвители на трансформаторах). Датчик подсоединяется к разветвителям напрямую, поэтому должен быть настроен заранее по чертежу, предоставленному клиентом. Установка производится при отключенной системе. Для подключения адаптера к распределительной коробке Techimp коаксиальным кабелем, используется разъем TNC. Адаптер обладает достаточным сопротивлением и защитой от перегрузки. Они назначаются клиентом в зависимости от емкости разветвителя. |
|
Датчики TEV |
|
Датчики TEV (напряжения с нестационарным заземлением)Датчик частичных разрядов, основанный на прямом емкостном соединении с металлическим заземленным корпусом выключателя или металлическим внешним проводником и экраном газоизолированной системы (КРУЭ). Магнитные окончания датчика могут быть подсоединены практически к любой металлической поверхности или к заземленным секциям трубы, разделенным кольцевыми прокладками как на КРУЭ. Датчик реагирует на электрический сигнал, которым сопровождается ЧР-активность на двух металлических поверхностях. Благодаря особому исполнению, датчик обладает более высокой чувствительностью по сравнению с другими TEV-датчиками с одним концом. TEV-датчик Techimp - оптимальное решение для установки на высоко- и средневольтных выключателях или КРУЭ. |
|
Технические характеристики датчика | |
Ширина полосы | 0,1 МГц - 300 МГц при использовании датчика отдельно (При использовании с PDCheckрекомендуется использовать преобразователь частот Techimp Frequency Shifter) |
Принцип действия | Ёмкостная связь. |
Габариты | 130 х 70 х 25мм |
Масса | 80г |
Разъем | BNC |
Источник питания | Только для дополнительных устройств (преобразователь частоты) |
Установка | На заземленный металлический корпус выключателя или внешнюю металлическую трубу КРУЭ |
Параметры окружающей среды | Температура 0-65°С, Отн. влажность: 0-100% |
Антенны |
|
Рупорная антенна.Датчик частичных разрядов, улавливающий электромагнитное излучение от ЧР, возникающее в электрооборудовании, типа КРУЭ, линий с газовой изоляцией, или высоко- и средневольтных трансформаторов. Это широкополосная антенна с плоской частотной характеристикой, что позволяет использовать данный прибор в самых разных областях применения. Она оптимизирована для работы в частотном диапазоне, который подходит для мониторинга ЧР-активности. Антенна разработанна, чтобы предоставлять максимальную чувствительность и усиление сигнала. Компактность и прочность делают датчик оптимальным для прямой установки на высоко- и средневольтные КРУЭ и трансформаторы. Антенна может использоваться практически с любым электрооборудованием, при условии что на нем есть отверстия или поверхности, прозрачные для электромагнитного излучения. |
|
Технические характеристики датчика | |
Ширина полосы | 500 МГц - 3 ГГц при использовании датчика отдельно (При использовании с PDCheckрекомендуется использовать преобразователь частот Techimp Frequency Shifter) |
Усиление | 2,7-7,1 дБи |
КСВН | 5:1 |
Ширина луча 3дБ | 60°-140° |
Поляризация | Линейная |
Импенданс | 50 Ом |
Габариты | 70 х 100 х 50 мм |
Масса | 260г |
Разъем | N |
Источник питания | Только для дополнительных устройств (преобразователь частоты) |
Установка | Вблизи отверстий в тестируемом оборудовании |
Параметры окружающей среды | Температура -20-65°С, Отн. влажность: 0-100% |
TEM-антеннаДатчик ЧР для приема электромагнитных излучений, исходящих от ЧР в тестируемом оборудовании (средневольтных выключателях или низко- или средневольтных индукционных электродвигателях с питанием посредством электронных импульсов). Эта широкополосная антенна с плоской амплитудно-частотной характеристикой может эффективно применяться в самых разных областях. Датчик оптимизирован для работы в частотном диапазоне типичном для частичных разрядов, обеспечивая максимальную чувствительность и усиления. Компактное и прочное исполнение делает датчик оптимальным для установки непосредственно на средневольтных выключателях и электродвигателях. Возможна установка датчика на любом электрооборудовании при наличии отверстий или поверхностей пропускающих электромагнитное излучения. |
|
Технические характеристики датчика | |
Ширина полосы | 100 МГц - 3 ГГц при использовании датчика отдельно (При использовании с PDCheckрекомендуется использовать преобразователь частот Techimp Frequency Shifter) |
Усиление | 1,8-4,25 дБи |
КСВН | 5:1 |
Ширина луча 3дБ | 100°-210° |
Поляризация | Линейная |
Импенданс | 50 Ом |
Габариты | 80 х 150 х 50 мм |
Масса | 250г |
Разъем | N |
Источник питания | Только для дополнительных устройств (преобразователь частоты) |
Установка | Вблизи отверстий в тестируемом оборудовании |
Параметры окружающей среды | Температура -20-65°С, Отн. влажность: 0-100% |
