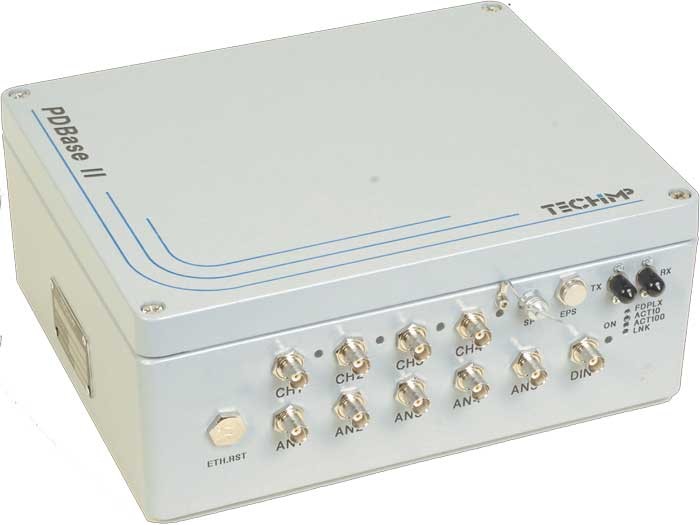

Система диагностики ЧР Techimp PDBase II
описание в pdf

Преимущества системы диагностики частичных разрядов PDBase II

  • Инновационный инструмент для записи и обработки частичных разрядов
  • Увеличенная ширина полосы, для встроенных вычислительных мощностей
  • До 6 ЧР-каналов, внешние, синхронизация по сети или GPS
  • Мощный детектор ЧР-сигналов и анализатор формы волны
  • Диагностические инструменты с использованием размытой логики и статистическая обработка данных
  • Соответствие IEC 60270

Измерение частичных разрядов с разрешением по фазе подвергается воздействию двух или более ЧР-активностей и одновременно паразитных шумов?
Даже очень опытный оператор сталкивается с трудностями при работе в таких ситуациях, когда он может только визуально оценивать графики. Новая технология Techimp основана на принципе, что эффективно выделить и идентифицировать данные частичного разряда возможно, захватывая ЧР-импульсы полностью, в отличие от большинства доступных приборов, которые захватывают только пик и фазу импульса.

PDBase II® поставляется с различными режимами захвата, чтобы предоставить максимальную гибкость измерений. Прибор способен выполнять измерения в большом диапазоне частот в самых разных областях применения. Основные режимы: 2 диагностических и один стандартный. В стандартном режиме, аппаратный фильтр, входящий в комплект сужает полосу системы, приводя ее в соответствие со стандартом IEC60270 STD.

Прибор PDBase II® разработан для сбора большого количества ЧР-импульсов и идентификации их по форме волны. Для этого PDBase II® оснащается дискретизатором с исключительной шириной полосы и возможностями по обработке данных. Благодаря высокой скорости дискретизации и встроенному процессору, прибор обрабатывает и сохраняет для дальнейшего анализа и идентификации  большое количество форм ЧР-волн.

Применение

PDBase II® применяется для контроля качества и периодических проверок:

  • Кабелей и аксессуаров (муфт и разъемов);
  • Электрических генераторов и моторов;
  • Силовых и измерительных трансформаторов;
  • Выключателей с газовой или воздушной изоляцией;
  • Изоляторов наружной установки для ЛЭП (оценка загрязняющего воздействия).

Techimp предлагает широкий выбор датчиков, фильтров и преобразователей сигнала для любых условий захвата ЧР и измерений в электрических цепях.

Технология Techimp

Патентованная технология Techimp обеспечивает возможность классифицировать различные ЧР-феномены на основе формы волны, позволяя проводить дальнейший анализ отдельно на каждой выборке. Таким образом повышается вероятность идентификации источника ЧР, и эта задача становится доступной даже не очень опытным операторам.

Технология дискретизации Techimp эффективно устраняет паразитные шумы. Система классификации Techimp  показала, что шумовые сигналы существенно отличаются от частичных разрядов, поэтому успешно отделяет ЧР-феномены от импульсов, вызванных помехами.

Приборы Techimp анализируют форму волны каждого, выделяя ширину полосы и эквивалентное время, распределяя их в разные группы на частотно-временной карте. Таким образом, каждая группа соответствует определенной причине возникновения ЧР-феномена: распределенные микрополости, пазовые разряды или шумы во вращающихся электромашинах).

ПО PDBase II®содержит все необходимые функции для управления прибором. Программа позволяет настроить необходимые параметры захвата и визуализации данных ЧР для последующей диагностики.

Технические характеристики Система диагностики ЧР Techimp PDBase II

Широкополосный канал захвата ЧР
Диапазон захвата 200МСм/с, 1 ЧР канал
Количество каналов 4 или 6 с дополнительным модулем MUX
Выбор ширины полосы 16 кГц - 48 МГц
2.5 МГц - 48 МГц
115-440 кГц (совместимо с IEC 60270)
Разрешение 12 бит
Динамический диапазон 75 дБ
Максимальная частота дискретизации 200МСм/с
Диапазон входного напряжения 1 мВ пик-пик ÷ 5.0 В пик-пик
Чувствительность на входе < 1.0 мВ пик-пик
Сопротивление на входе 50 Ом
Время записи 40 пс
Предварительная запись 0-100% общего времени
Мертвое время (мин) Около 1/2 времени захвата
Разъем BNC
Канал синхронизации (опорная фаза)
(Во всех режимах обнаружения возможен сбор данных с разрешением по фазе).
Диапазон входного напряжения 0.1 - 200 В эфф.
Частотный диапазон 0.1 - 2000 Гц
Разрешающая способность по фазе <1 градуса для соотношения напряжения между фазой и землей
Разъем BNC
Линейная синхронизация между каналами
Количество 1
Частота выборки 100 кСм/с
Разрешение 16 бит
Узкополосные аналоговые каналы
(Для синхронизации или мониторинга других аналоговых сигналов)
Количество каналов 5
Частота дискретизации 100 кСм/с
Разрешение 16 бит
Сопротивление на входе 10 МОм
Максимальные значения шкалы 0.25, 0.5, 2.5, 5.0, 25, 50, >50V
Ширина полосы низкочастотного фильтра 15, 30, 75, 150, 300, 750, 1500 Hz
Разъем BNC
Цифровой канал
Количество 1 цифровой вход
Тип Высокоскоростной TTL в качестве входа для внешнего сигнала запуска или внешнего синхронизатора
Размеры и вес
Габариты 230 x 300 x 110 мм
Масса 6 кг
Источник питания
Напряжение 85-250 В переменного тока
Энергопотребление 40 Вт
Системные требования к ПК
Hardware Pentium Core 2 Duo 2,0 GHz, 2 GB RAM, HDD 100 GB, разрешение экрана 1024x680, Ethernet 10/100, USB.
ОС/ПО Win XP professional, MS Office для создания отчета
Обмен данными
Физический интерфейс Ethernet (100-base FX, 10-base FX)
Битрейт 100MBps (10MBps compatible)
Протокол TCP-IP
Разъем ST
Данные окружающей среды
Температура От -5 до 50 °C
Влажность 90%, без конденсации
Общее
Прошивка Обновления на сайте Techimp
Сертификация IEC 60270
Дополнительно
Инструмент локации кабеля, макс. длина 2 км, чувствительность 10 м(*)
Спектральный анализатор, макс. частота 50МГц
ПО Techimp для совместимости с IEC 60270
Калибратор ЧР, диапазон 1-100 пК
GPS (**)
Дополнительное ПО для контроля качества
