Монитор FISO Nortech EasyGrid LT

Многоканальный оптоволоконный монитор
Артикул: 22683
Цена по запросу
Поставляется в минимальные сроки
Гарантия производителя:
12 месяцев

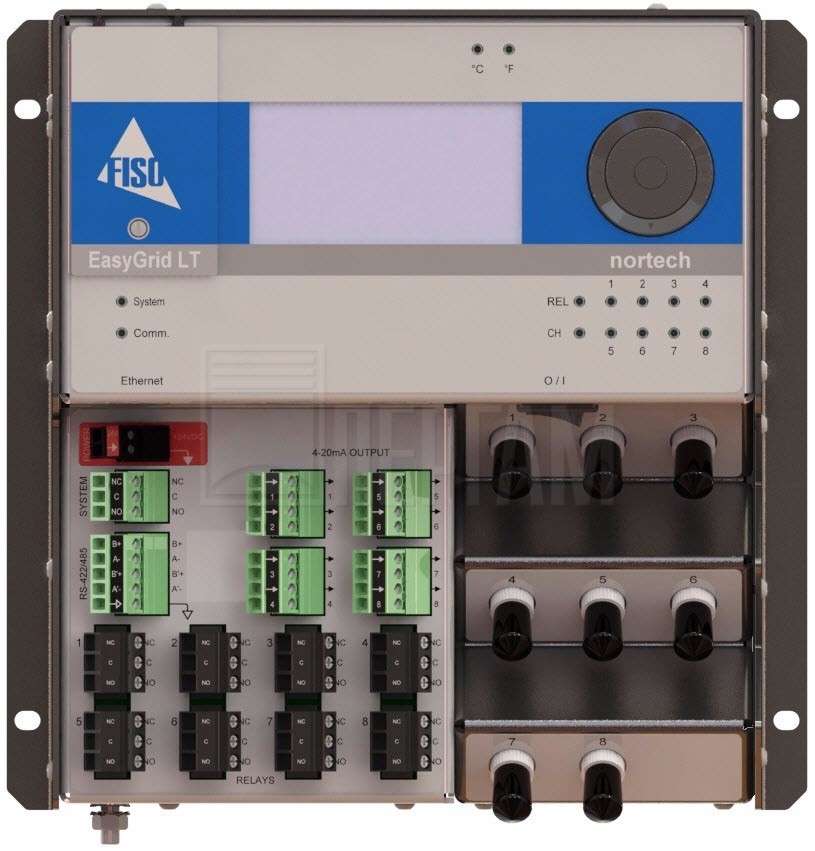

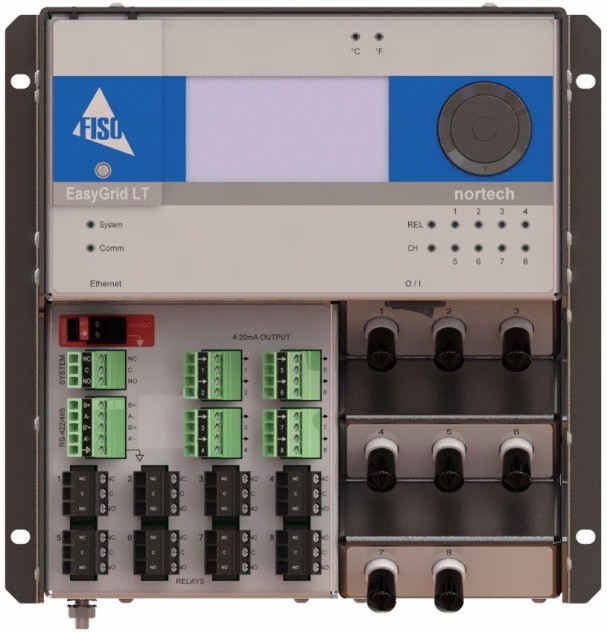

FISO Nortech EasyGrid LT
описание в pdf

Оптоволоконный монитор для контроля температуры обмоток трансформаторов

Nortech EasyGrid LT – это экономически эффективный, универсальный, многоканальный оптоволоконный преобразователь сигналов, предназначенный для прямого и точного контроля температуры в реальном масштабе времени.

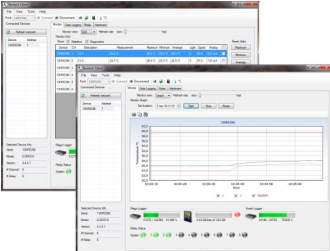

Программа Nortech Client позволяет тонко настраивать и контролировать состояния вашей системы.

Теперь также возможно осуществлять просмотр записанной информации обо всех данных в реальном времени на вашем ПК без перегрузки файла полностью.

EasyGrid LT доступен как полнофункциональный монитор, удовлетворяющий самым различным требованиям и предоставляющий широкие встроенные возможности автодиагностики для облегчения установки системы. Выбирайте опцию применения реле, и используйте этот монитор как полнофункциональный контроллер с широкими возможностями связи. Компания FISO более 20 лет является лидером в оптоволоконной технологии белого света. EasyGrid реализует зависимый от температуры сдвиг запрещенной зоны кристалла GaAs для обеспечения быстрого и точного измерения. Система, основанная на этой технологии, не имеет дрейфа, не требует никакой перекалибровки, а функция автокорректировки монитора Auto-Correct непрерывно компенсирует внутренние температурные эффекты. Кроме того, запись данных о внутренней температуре монитора позволяет отслеживать состояние вашего оборудования при экстремальных окружающих условиях.

Основные характеристики

  • Контроль температуры в реальном времени.
  • От 2 до 8 каналов, 1 аналоговый выход/канал.
  • Большой экран ЖК-дисплея.
  • От 0 до 8 программируемых реле Form-C.
  • Встроенная память данных
  • Modbus, Modbus TCP-IP*, IEC 61850*,
    IEC 60870-5-104*, DNP3.0*.
  • Калибровка не требуется.
  • Простая коммутация на передней панели.
  • Источник света со сроком службы, равном времени эксплуатации трансформатора.
  • Автодиагностика и автокоррекция.
  • Прочная конструкция, 5 лет гарантии.

Области применения

  • Горячие зоны обмоток и магнитопроводов силовых трансформаторов.
  • Температура масла в верхней и нижней части силовых трансформаторов.
  • Все типы трансформаторов (среднего напряжения, высоковольтные, сверхвысокого и ультравысокого напряжения, высоковольтная передача постоянного тока).
  • Реакторы, генераторы, коммутационная аппаратура.
  • РПН.

Технические характеристики FISO Nortech EasyGrid LT

Технические характеристики

Число каналов

2, 4, 6 или 8

Диапазон показаний температуры

От -40 °C до 225 °C

Погрешность по температуре

±1 °C

Разрешение

0.1 °C

Частота опроса (на канал)

500 мс

Рабочая температура

От -20°C до 60°C

Температура хранения

От -30°C до 85°C

Срок службы источника света

Срок эксплуатации трансформатора

Относительная влажность

95%, без конденсации

Дисплей

Большой ЖК-дисплей

Внутренняя температура монитора

Температура CCD, платы и системы

Доступна с записью данных

Порты связи

USB, RS-485, RS-422 и Ethernet (RJ45)*

Протоколы связи

Nortech, Modbus (ASCII / RTU),
Modbus TCP-IP*, IEC 61850*

Аналоговый выход

4-20 мА, настраиваемый пользователем

Реле

8 реле Form-C, конфигурируемые
пользователем

Реле неисправности системы

1 специально назначенное реле

Индикатор статуса системы

Светодиод

Память

> 1.8 года при 1 измерении в минуту

Автокоррекция

Непрерывная компенсация изменений внутренней температуры

Автодиагностика

Уровень освещения, уровень сигнала

Питание

24 В постоянного тока

Потребляемая мощность

15 Вт (максимум)

Защита от перенапряжения

4000V (IEEE C37.90.1 -2002)

Стандарты защиты

MIL-STD-810G

Вибрации при транспортировке

IEC 60255-21-1

Вибрация: реакция, износостойкость

IEC 60255-21-2

Ударопрочность

IEC 60255-21-3

Сейсмические испытания

Стандарты помехоустойчивости

EN 61326

IEC 61000-4-6

IEC 60255-22-3

EN 55011

IEC 61000-4-8

IEC 60255-22-4

IEC 61000-4-2

IEC 61000-4-9

IEC 60255-22-5

IEC 61000-4-3

IEC 61000-4-11

IEC 60255-22-6

IEC 61000-4-4

IEC 61000-4-18

IEC 60255-5

IEC 61000-4-5

IEC 60255-22-2

IEC 60255-22-1
