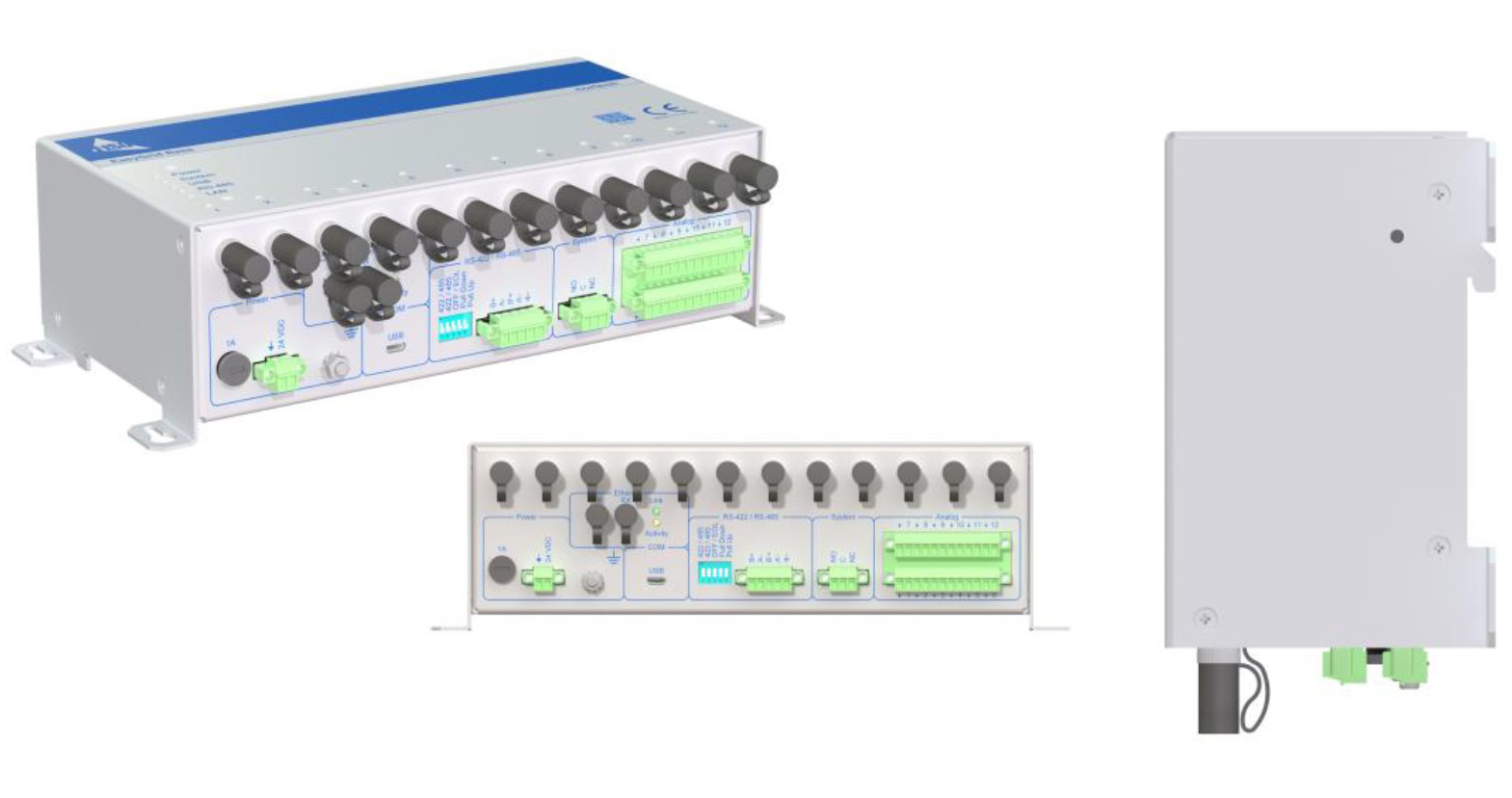

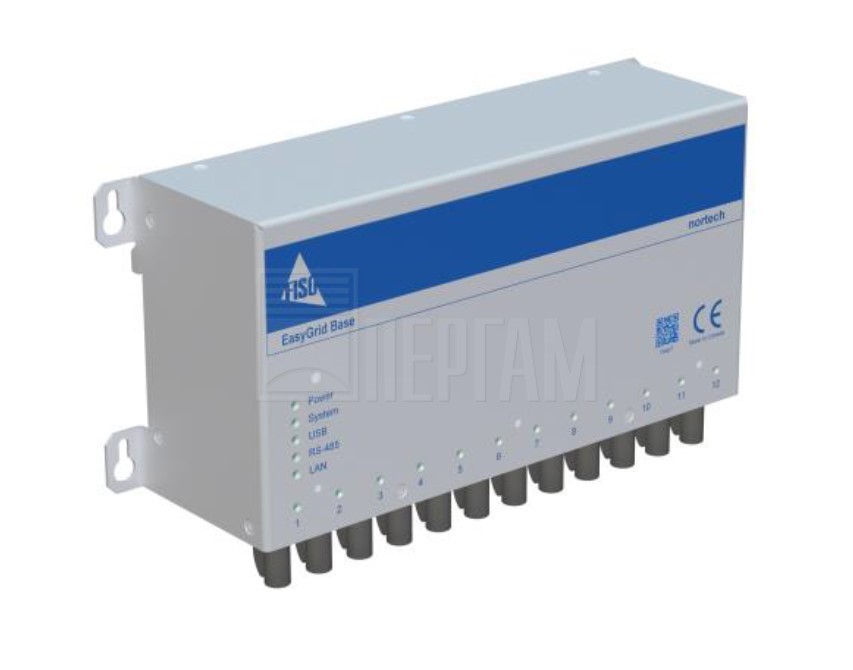

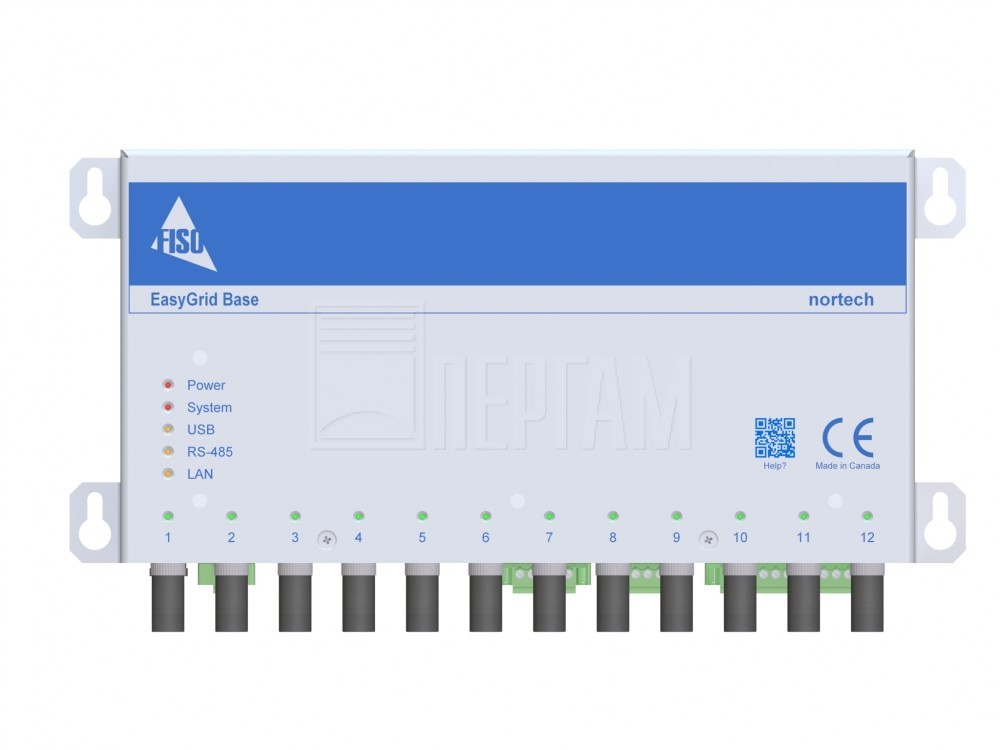

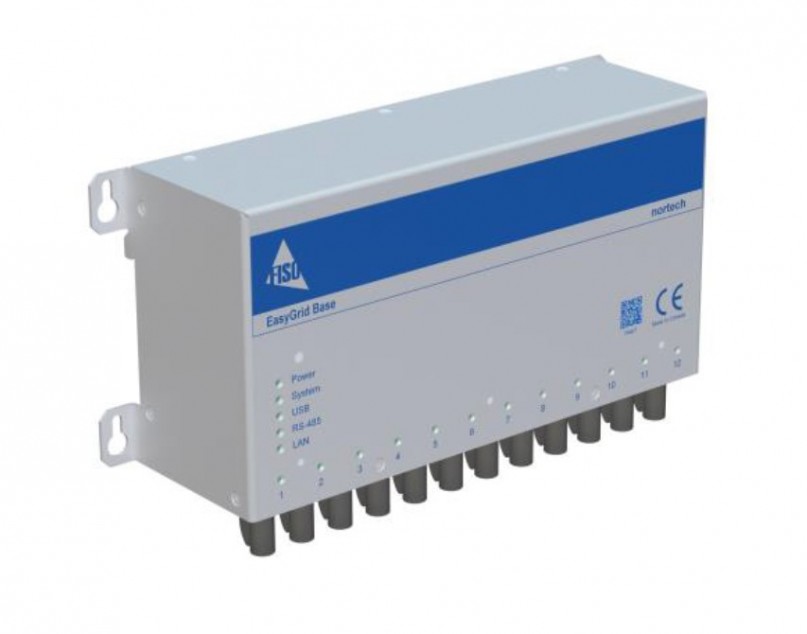

Монитор FISO Nortech EasyGrid Base

Монитор контроля температуры обмоток реакторов и силовых трансформаторов
Артикул: 22785
Цена по запросу
Поставляется в минимальные сроки
Гарантия производителя:
12 месяцев
FISO Nortech EasyGrid Base
описание в pdf

Монитор Nortech EasyGrid Base – это прекрасное дополнение к вашей системе дистанционного контроля состояния интеллектуальных энергосистем Smart Grid. Этот блок преобразования оптических сигналов разработан с учетом возможности простой интеграции в сети для обеспечения прямого и точного контроля температуры объектов электрических сетей в реальном масштабе времени.

Возможность полноценной сетевой связи обеспечивается аналоговыми выходами, последовательным портом или дополнительным Ethernet-портом (медь или оптоволокно) и, если требуется, всеми одновременно.

EasyGrid Base обеспечивает получение в реальном времени критически важной информации об уровне теплового напряжения любого трансформатора или реактора. Экономически эффективное устройство EasyGrid Base соответствует самым высоким требованиям – от трансформаторов сверхвысокого/ультравысокого напряжения, высоковольтной передачи постоянного тока и до распределительных рансформаторов.

Используя программу EasyGrid Base, вы можете настраивать этот монитор для работы в качестве отдельного устройства или как параллельное автономное устройство. Сохраняйте информацию о температуре локально, а затем просматривайте все записанные данные прямо на ПК без остановки непрерывного сбора данных или загрузки любого файла. Внутренние записанные файлы могут быть быстро загружены.

Основные характеристики

  • Контроль температуры в реальном времени.
  • От 4 до 12 каналов, 1 аналоговый выход/канал.
  • Совместимость с сетями интеллектуальных энергосистем.
  • Ethernet-порт: Modbus TCP-IP*, IEC 61850*, IEC 60870-5-104*, DNP3.0*.
  • Последовательный порт: Modbus(ASCII / RTU).
  • Аналоговые выходы: токовые.
  • Ethernet по оптоволокну*.
  • Рабочая температура промышленного уровня:​​​​​​​
  • от -40 до 85 °C.
  • Внутренняя запись данных.
  • Автодиагностика и автокоррекция.
  • Калибровка не требуется.
  • Прочная конструкция, 5 лет гарантии.

* — Дополнительно.

Области применения

  • Горячие зоны обмоток и магнитопроводов трансформаторов (среднего напряжения, высоковольтные, сверхвысокого и ультравысокого напряжения, высоковольтная передача постоянного тока).
  • Горячие зоны обмоток и магнитопроводов трансформаторов и реакторов генераторов со ступенчатым повышением напряжения.
  • Температура масла в верхней и нижней части баков силовых трансформаторов, РПН.
  • Токовые трансформаторы, коммутационная аппаратура, системы шин.
  • Статоры и другие критически важные узлы.

Технические характеристики FISO Nortech EasyGrid Base

Технические характеристики

Число каналов 4, 6, 8, 9, 10 или 12
Диапазон показаний температуры От -80°C до 300°C
Погрешность по температуре ±1 °C
Разрешение 0.1 °C
Частота опроса (на канал) 500 мс
Рабочая температура От -40°C до 85°C
Температура хранения От -50°C до 85°C
Срок службы источника света > 50 лет
Относительная влажность 95%, без конденсации
Конфигурация системы Удаленно программным путем
Информационная безопасность Защита паролем
Порт для конфигурации Micro USB
Внутренняя температура монитора Температура CCD, платы и системы
Доступна с записью данных
Порты связи RS-485, RS-422 и Ethernet (RJ45* или ST оптический**)
Протоколы связи EVOLUTION, Modbus (ASCII / RTU),
Modbus TCP-IP*, IEC 61850*,
IEC 60870-5-104*, DNP3.0*.
Аналоговый выход 4-20 мА, настраиваемый пользователем
Реле неисправности системы 1 специально назначенное реле
Индикатор статуса системы Светодиод
Внутренняя память > 1 года при 1 измерении в минуту для 12 каналов
Автокоррекция Непрерывная компенсация изменений внутренней температуры
Автодиагностика Уровень освещения, уровень сигнала
Питание 24 В постоянного тока
Потребляемая мощность < 15 Вт
Защита от перенапряжения 4000V (IEEE C37.90.1 -2002)

* Дополнительно.
** Дополнительно протокол 100BASE-FX IEC61850, MM (ST) 2 км (1310 нм)

Стандарты защиты

MIL-STD-810G

Вибрации при транспортировке

IEC 60255-21-1

Вибрация: реакция, износостойкость

IEC 60255-21-2

Ударопрочность

IEC 60255-21-3

Сейсмические испытания

Стандарты помехоустойчивости

EN 55011

EN 61326

IEC 60255-22-1

IEC 60255-22-2

IEC 60255-22-3

IEC 60255-22-4

IEC 60255-22-5

IEC 60255-22-6

IEC 61000-4-2

IEC 61000-4-3

IEC 61000-4-4

IEC 61000-4-5

IEC 61000-4-6

IEC 61000-4-8

IEC 61000-4-9

IEC 61000-4-11

IEC 61000-4-18
