Мультигазовый анализатор для непрерывного контроля растворённых газов и влаги в трансформаторном масле

Артикул: 23448

Цена по запросу

Поставляется в минимальные сроки

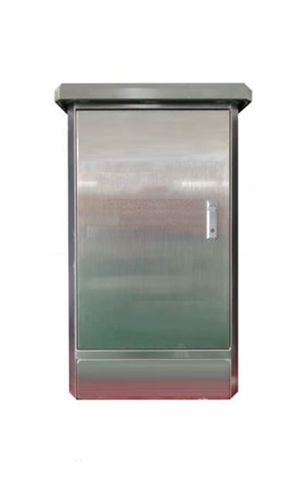

Автоматизированная система мониторинга трансформатора

PRGM-8R

описание в pdf

Мультигазовый анализатор растворённых газов в режиме реального времени

PRGM-8R – анализатор растворенных газов маслонаполненных трансформаторов на основе лазерной фотоакустической спектроскопии в среднем инфракрасном диапазоне с квантово-каскадными лазерами. Он обладает высокой селективностью и чувствительностью анализа, формируя точную картину газообразования в электроизоляционном масле на всех этапах развития дефекта.

PRGM-8R определяет концентрации H₂, CO, CO₂, CH₄, C₂H₂, C₂H₄, C₂H₆ и содержание влаги в режиме реального времени.

Динамический контроль параметров масла

Анализатор строит гистограммы текущей концентрации, записывает историю изменений и реализует методы диагностики по трём соотношениям и треугольнику Дюваля. Система быстро реагирует на изменение состава масла: уровень не ниже 90 % от нового фактического значения достигается за период не более трёх часов. Используется многоступенчатая вакуумная дегазация при стабильной температуре.

Модульная конструкция

Модульное исполнение включает самостоятельные фотоакустические ячейки и отдельные лазеры для каждого газа. Газовые датчики заменяются независимо друг от друга.

Среднее время наработки на отказ превышает 45 000 часов, а срок службы системы составляет не менее 10 лет.

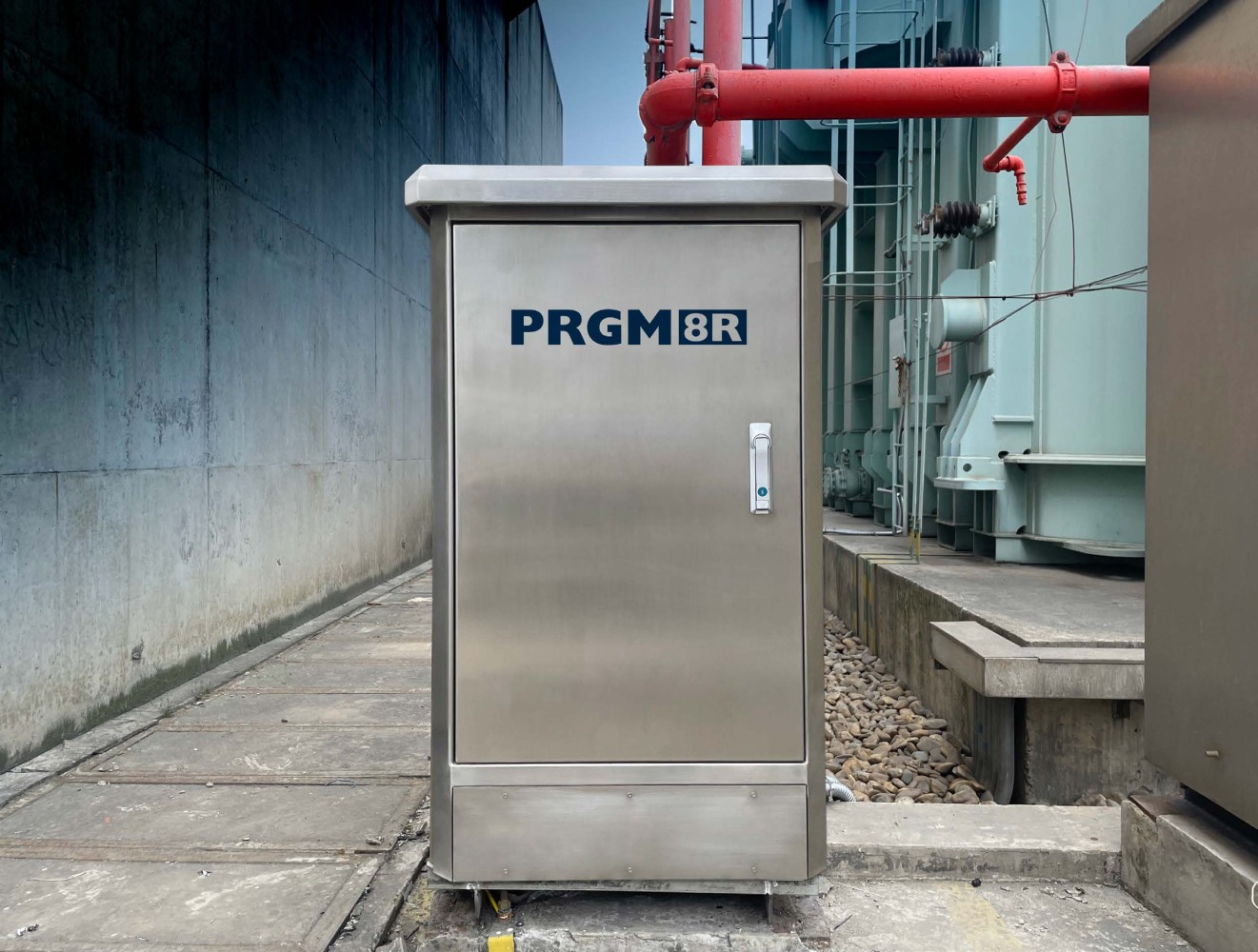

Автоматизированная система мониторинга

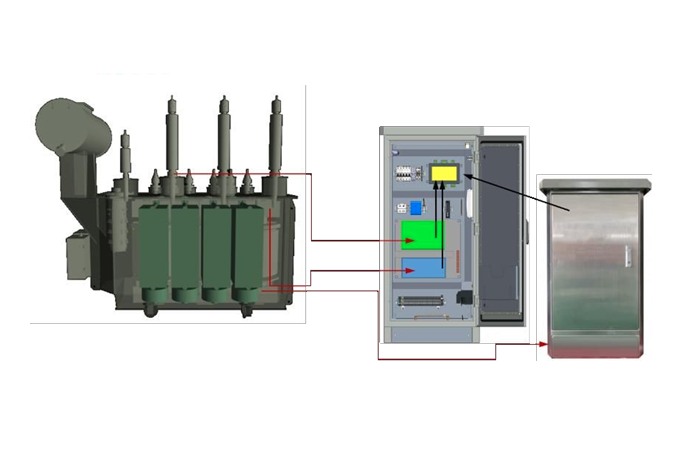

PRGM-8R интегрируется в автоматизированную систему мониторинга трансформатора. Система собирает и отображает параметры в нормальном, предаварийном и аварийном режимах, поддерживает гибкую конфигурацию под требования объекта и условия эксплуатации. В составе решения применяются шкаф связи, газоанализатор, температурный монитор (опционально), контроль вводов (опционально), контроллер с дисплеем и программное обеспечение для Windows и Linux.

Преимущества

Технология лазерной фотоакустической спектроскопии в среднем ИК-диапазоне с квантово-каскадными лазерами и высокой селективностью по каждому газу
Индивидуальная фотоакустическая ячейка и индивидуальный лазер для каждого газа
Многоступенчатая вакуумная дегазация с высоким выходом свободных газов из масла
Стабильная точность и повторяемость: отклонение между шестью последовательными измерениями одной пробы не выше 3 %
Модульная конструкция с независимой заменой газовых датчиков
Отсутствие расходных материалов и необходимости в частой поверке

Классификация дефектов по методам трёх соотношений и треугольнику Дюваля
Быстрый выход на актуальный уровень концентраций газов при изменении состава масла (не более трёх часов до достижения 90 %)
Диапазон рабочих температур от −40 °С до +70 °С
Пылевлагозащита IP55
Работа без ручного отбора проб снижает риск задержек и человеческого фактора
Раннее обнаружение дефектов трансформатора

Технические характеристики PRGM-8R

Контролируемый параметр	Предел измерения, ppm	Диапазон обнаружения, ppm	Погрешность измерений, пределы
Водород H₂	2	2～2000	±2 или ±8%
Метан СН₄	0.5	0.5～1000	±0,5 или ±8%
Этилен С₂Н₄	0.5	0.5～1000	±0,5 или ±5%
Ацетилен С₂Н₂	0.5	0.5～1000	±0,5 или ±5%
Оксид углерода СО	25	25～5000	±25 или ±5%
Диоксид углерода СО₂	25	25～15000	±25 или ±5%
Этан С₂Н₆	0.5	0.5～1000	±0,5 или ±8%

Эксплуатация

Напряжение, В	АС 220±10%
Частота, Гц	50±1%
Температура окр. среды	От -40°С до +70°С
Влажность окр. среды	0–80% без конденсации

Время отбора проб	Минимальный период мониторинга составляет не более 2 часов. Требования к циклу мониторинга могут быть установлены как на месте, так и удаленно.
Способ запуска отбора проб, способ измерения и способ дегазации	В дополнение к периодическому отбору проб, службы контроля IEC 61850 или другие средства контроля должны поддерживать запуск немедленного тестового отбора проб. Лазерная фотоакустическая спектроскопия. Вакуумная дегазация при постоянной температуре.
Время анализа измерений	≤2 ч
Впускное масляное отверстие выдерживает давление	≥0.6 МПа
Стабильность и повторяемость данных	Относительное стандартное отклонение RSD между 6 последовательными результатами мониторинга одной и той же пробы масла (конфигурационная проба масла с общей концентрацией углеводородного газа более 50 ppm) при одних и тех же условиях испытания составляет ≤3%
Перекрестная чувствительность	1. Были протестированы образцы масла с содержанием CO > 1000 мкл/л, CO2 >10000 мкл/л, H2<50 мкл/л, и результаты теста на H2 соответствовали требованиям точности, приведенным в приведенной выше таблице. 2. Результаты обнаружения четырех углеводородных газов соответствуют требованиям точности, приведенным в приведенной выше таблице.
Время реакции	При изменении концентрации пробы масла, время, необходимое для того, чтобы результаты непрерывного испытания достигли более 90% от контрольного значения (рассчитанного в пересчете на содержание водорода и общего количества углеводородов) составляет ≤3 часа
Фотоакустический резервуар	Одна фотоакустическая ячейка используется для каждого определяемого газа, фотоакустические ячейки не используются совместно друг с другом
Лазер	Один лазер используется для каждого определяемого газа и лазеры не используются совместно друг с другом
Срок службы	Не менее 10 лет
Надёжность (наработка на отказ)	Согласно DL/T 1498 "Техническая спецификация устройств онлайн-мониторинга оборудования подстанций", среднее время безотказной работы (MTBF) в нормальных условиях эксплуатации превышает 45 000 часов
Гарантийный срок	Не менее 1 года
Сигнализация тревоги	1. Есть сигналы неисправности, сигналы тревоги, высокие уровни тревоги, возможно установить параметры сигналов тревоги, пределы высоких уровней тревоги. 2. Предоставляет информацию о сигналах тревоги и экспертную диагностическую систему в фоновом режиме, предоставляет гистограмму газа в реальном времени, диаграмму истории динамики газов, метод трех соотношений, метод треугольника Дюваля.
Модульное исполнение	Дегазационная часть и детекторная часть изделия имеют модульное подключаемое исполнение, газовые датчики блока анализатора модульные и могут заменяться по отдельности.
Масса изделия, кг	100
Внешние размеры, мм	650×650×1154
Уровень защиты	IP55
