GE Energy

Система мониторинга Hydran M2-X

Система онлайн-мониторинга трансформаторного масла для анализа газов в масле
Артикул: 22997
Цена по запросу
Поставляется в минимальные сроки
Гарантия производителя:
12 месяцев

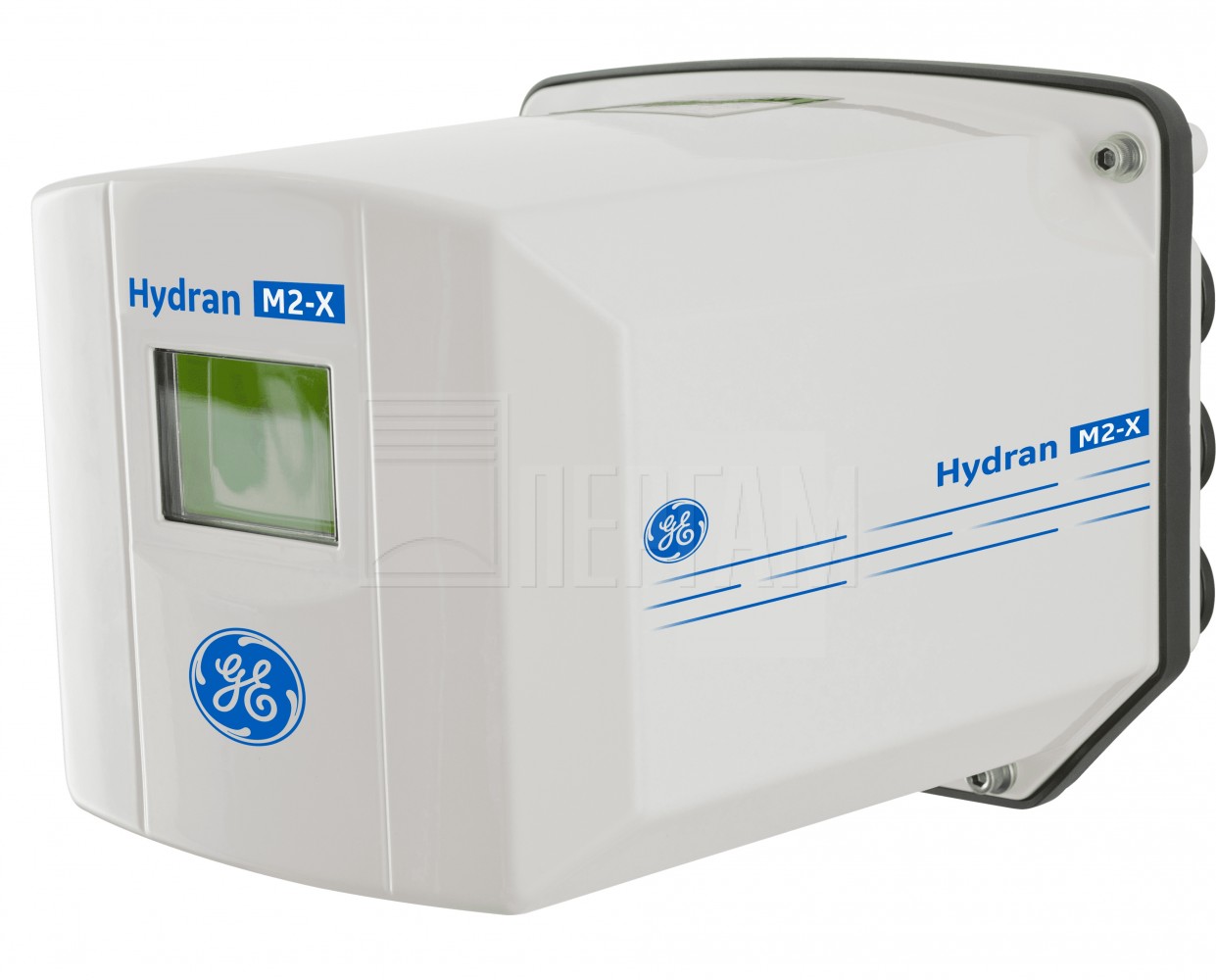

Система мониторинга Hydran M2-X
описание в pdf

Цифровая система онлайн-мониторинга трансформаторного масла

Hydran M2-X — это портативная система мониторинга состояния трансформаторов, измеряет концентрацию растворённых газов в масле трансформатора, обнаруживает внутренние неисправности. Результаты анализа растворенных газов (АРГ), анализ качества масла (ФХА) — основные параметры для оценки состояния силового трансформатора. Hydran M2-X позволяет обнаружить и диагностировать неисправность без отправки трансформаторного масла на анализ в лабораторию. Диагностика трансформатора происходит в режиме реального времени на месте.

При перегрузке системы трансформатора, масло и бумажная изоляция подвергаются химическому разложению с образованием гидроуглеродных газов и влаги, которые растворяются в изоляционном масле. Это сокращает срок службы трансформатора и отрицательно влияет на его технические характеристики. Усиленное старение укорачивает срок службы трансформатора, влияет на его надёжность, может привести к катастрофическим отказам.

Hydran M2-X — представитель, проверенного многолетней практикой, семейства анализаторов для мониторинга и анализа растворённых газов в трансформаторном масле. Соответствует нормам импортозамещения.

Анализаторы обеспечивают непрерывный 24/7 мониторинг уровня газа и влаги в масле и незамедлительно предупреждают персонал о возникновении неисправностей. Это позволяет минимизировать риск незапланированных простоев.

Ключевые преимущества

  • Отсутствие подвижных частей, не требуется расходных материалов и минимальное техническое обслуживание;
  • Контроль состояния широкого диапазона трансформаторов, использующих минеральные изоляционные масла или жидкости на основе эфиров (натуральные или синтетические);
  • Выходя за пределы контроля DGA, через подключения датчиков система Hydran M2-X способна контролировать и другие параметры, такие как температура масла в верхней части трансформатора, ток нагрузки, а благодаря применению основанных на IEEE математических моделей, делает возможным прогноз изменений технического состояния трансформатора;
  • Оптимизированное и обновленное программное обеспечение анализатора;
  • Широкий набор промышленных протоколов связи и интерфейсов: Modbus (ASCII, RTU, TCP/IP) , DNP3, IEC 61850 Интерфейсы связи RS232, RS485, Ethernet провод и ВОЛС;
  • Русифицированное меню;
  • Наработка на отказ чувствительного элемента 11,5 лет;
  • Монтаж непосредственно на бак трансформатора;
  • Исполнение корпуса IP56;
  • Хранение истории измерений в энергонезависимой памяти;
  • Встроенные алгоритмы самодиагностики;
  • Полная совместимость с программным обеспечением Perception;
  • 7 лет гарантии на продукцию.

Области применения

Передовое, гибкое решение контроля DGA с возможностью расширения, разработанное для трансформаторов общего назначения и промышленных трансформаторов.

Легко интегрируется с устройствами DGA для нескольких видов газа Kelman и реле защиты и контроля Multilin 845 для обеспечения непрерывной синхронизации химических и электрических измерений для усовершенствованного контроля трансформаторов.

Типы масел

  • Минеральное масла;
  • Натуральные масла;
  • Синтетические масла — Midel 7131.

Определения суммы газов и влагосодержание

  • Водород Н2 — 100% (главный диагностический газ);
  • Монооксид углерода СО — 15% (перегрев бумажной изоляции);
  • Ацетилен C2H2 — 8 % (электрические разряды);
  • Этилен C2H4 (перегрев масла);
  • Влагосодержание H2O;
  • Предоставление информации о динамике роста/спада газо- и влагосодержания.

Расчётные математические модели

  • Расчет температуры наиболее нагретой точки обмотки;
  • Расчет старения изоляции;
  • Оценка эффективности работы системы охлаждения;
  • Расчет влагосодержания в твердой изоляции в местах перегрева;
  • Определение температуры закипания влаги в твердой изоляции;
  • Динамическая нагрузка;
  • Положение РПН;
  • Перегрев РПН.

Технические характеристики Система мониторинга Hydran M2-X

Технические характеристики

ИЗМЕРЕНИЯ

Датчик топливного элемента за газопроницаемой мембраной, контактирующий с трансформаторным изоляционным маслом

Диапазон

25-2000 ч/млн
(объем / эквивалент объема H2 )

Погрешность**

± 10 % показания ± 25 ч/млн

Время отклика

10 минут
(90 % от ступенчатого изменения)

Датчик составного газа

Относительная чувствительность

H2: 100 % концентрация

CO: 15 ± 4 % концентрации

C2H2: 8 ± 2 % концентрации

C2H4: 1,5 ± 0,5 % концентрации

Воспроизводимость

Наибольшее значение: ± 5 % показания или ± 5 ч/млн

Датчик газа обособленного H2 (только минеральное масло)

Относительная чувствительность

H2: 100 % концентрация

Интерференция CO, C2H2, C2H4: меньше 3 % концентрации

Воспроизводимость

Наибольшее значение: ± 5 % показания или ± 10 ч/млн

Датчик влажности

Тонкопленочный емкостный датчик, погружаемый в изоляционное масло

Диапазон

0–100 % относительной влажности

Погрешность

± 2 % относительной влажности

Воспроизводимость

± 2 % относительной влажности

ХАРАКТЕРИСТИКИ

Дисплей

ЖК-дисплей с фоновой подсветкой, 128 × 64 пикселя

Клавиатура для настройки системы и подтверждения аварийных сигналов

Обмен данными

Стандартный RS-232-порт (тип соединения DB-9) для локальной связи с компьютером для конфигурации системы

Стандартный RS-485 (клеммная колодка), изолированный к среднеквадратичному значению 2000 В перем. тока, для удаленного обмена данными или подключения к локальной сети Hydran

Дополнительно: Ethernet или оптоволоконный кабель по TCP/IP

Протоколы

Стандарт: Modbus®, DNP 3.0
Дополнительно: IEC 61850 по TCP/IP

Аварийные сигналы

Сигнал предупреждения по газу и влаге (высокий предел), аварийный сигнал по газу и влаге (предельно высокий), системные аварийные сигналы

Газовые аварийные сигналы можно установить на достигнутый уровень газа либо на почасовые или посуточные изменения (скорость изменения уровня газа)

Аварийные сигналы влаги можно установить на достигнутый уровень либо на средний уровень

Аварийные сигналы также можно конфигурировать на дополнительные аналоговые входы или на результаты вычислений опционных трансформаторных моделей

5 реле с сухими контактами (тип C, однополюсный двухпозиционный выключатель (SPDT)), НO/НЗ, резистивная нагрузка 3A при 250 В перем. тока, резистивная нагрузка 3A при 30 В пост. тока

Отбор проб вручную

Легкодоступный внешний порт отбора проб масла, с применением стеклянного шприца с клапаном Люэра

ОКРУЖАЮЩАЯ СРЕДА

Условия

Рабочая температура окружающей среды

от -40°C до +55°C (от -40°F до +131°F)

Рабочая влажность окружающей среды:

Отн. влажн. 0-95%, без конденсации

Температура масла на клапане

От -40°C до +105°C (от -40°F до +221°F) с возможностью установки переходника на ребристый радиатор

Давление масла на клапане

0–700 кПa (0–100 фунт/кв. дюйм)
устойчивый к разрежению датчик
