Система мониторинга GE Kelman MINITRANS

Экономически эффективный анализ растворенных газов и содержания влаги в режиме реального времени для трансформаторов
Артикул: 21466
Цена по запросу
Поставляется в минимальные сроки

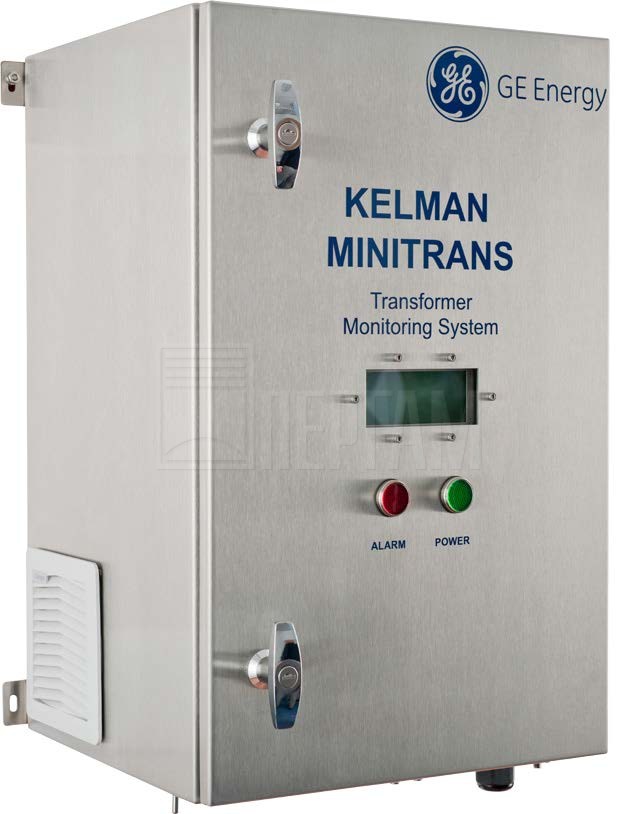

Система мониторинга GE Kelman MINITRANS
описание в pdf

Система мониторинга состояния силовых трансформаторов

Сведения о состоянии трансформаторов очень важны для всех операторов электрических сетей, а наблюдению за трансформаторами в режиме реального времени уделяется все больше внимания в успешных программах управления ресурсами. Информация, получаемая в результате оперативного анализа растворенных газов, позволяет максимально эффективно эксплуатировать ценные ресурсы и не допустить дорогостоящих простоев из-за неисправностей.

Анализ растворенных газов (DGA) и измерение содержания влаги в трансформаторном масле системы газовой защиты считаются ключевыми методами оценки состояния любого из баков трансформатора. В то время как традиционно наблюдение осуществляется в лабораторных условиях, MINITRANS позволяет проводить частичный раздельный анализ растворенных газов и следить за содержанием влаги в режиме реального времени.

Основные преимущества

  • Экономически эффективный анализ растворенных газов в режиме реального времени
  • Дистанционный контроль состояния трансформатора
  • Раздельное измерение содержания основных газов, образование которых связано с разрушением целлюлозы из-за искрения и общих неисправностей
  • Возможность обнаружения отказов на ранней стадии
  • Изучив результаты анализа можно выделить наиболее характерные типы неисправностей
  • Безопасная оптимизация нагрузки и выходного напряжения трансформатора
  • Возможность выстраивания стратегии профилактического обслуживания, основываясь на состоянии ресурсов
  • Поставляется с переменным током или переменным/постоянным током

Области применения

Анализ растворённых газов как правило сводился к проводимому с большими интервалами лабораторному анализу, составлявшего часть стратегии календарного технического обслуживания. По всему миру наблюдается старение парка эксплуатируемых трансформаторов. В то же время все чаще новые трансформаторы выходят из строя на ранних стадиях эксплуатации (по сравнению с предыдущими годами). Это также означает, что из-за вероятности ускоренного старения, незапланированных простоев и серьезных неисправностей, случающихся между запланированными проверками все больше владельцев оборудования переходят на систему анализа растворенных газов в режиме реального времени, лучше отвечающую требованиям стратегии технического обслуживания по состоянию и профилактического обслуживания.

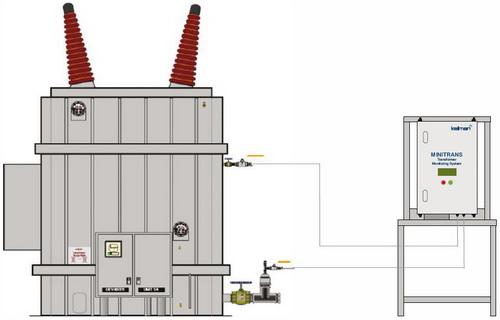

Оборудование MINITRANS облегчает переход на раздельный анализ растворенных газов и систему наблюдения в режиме реального времени за содержанием влаги в системе газовой защиты трансформаторов и другого электрического оборудования, где используется масляная изоляция. По отдельности измеряется содержание 3 основных газов: водорода, окиси углерода и ацетилена, а также осуществляется наблюдение за содержанием влаги.

Благодаря тесной интеграции мощного программного комплекса GE Perception и/или собственного ПО пользователя с системами SCADA и системами хранения статистических данных MINITRANS даёт возможность следить за появлением повреждений, постепенным разрушением бумажной изоляции и искрением, тем самым позволяя отслеживать процессы газообразования в масле. Хотя в силу разумной стоимости, которая способствует масштабному использованию средств наблюдения, MINITRANS может использоваться для наблюдения за трансформаторами любого размера, наиболее широко это оборудование применяется для охвата средствами анализа DGA в режиме реального времени не только наиболее типичных объектов анализа (трансформаторы большого размера, трансформаторы, имеющие критически важное значение для работы системы в целом или поврежденные трансформаторы).

Это помогает владельцам ресурсов внедрять анализ DGA в режиме реального времени для большей части своего парка оборудования с целью увеличения срока службы, предотвращения неожиданных отказов оборудования, а также для использования графика обслуживания по состоянию и ведения профилактического обслуживания.

  • Вспомогательные трансформаторы энергоблоков гарантированного питания (GSU);
  • Переключатели ответвлений обмоток трансформатора под нагрузкой;
  • Трансформаторы для линий электропередачи;
  • Трансформаторы для распределительных сетей.
MINITRANS использует фотоакустическую спектроскопию для получения точнейших результатов. Дискретный отбор проб без усреднения результатов даёт точную картину состояния трансформатора в любой момент времени.

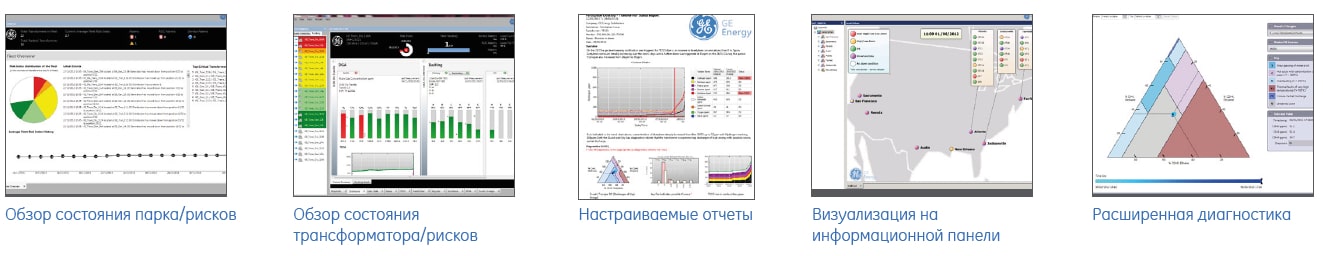

PERCEPTION - программное обеспечение для управления парком трансформаторов и оценки рисков

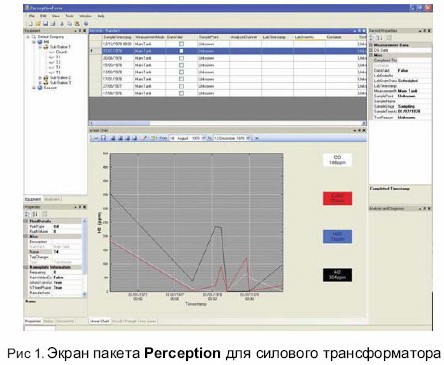

Программное обеспечение для ПК позволяет не только критически оценить состояние отдельных трансформаторов, но и оценить риски для всего парка. ПО Perception позволяет выявлять тенденции происходящих процессов, выполнять диагностику состояния, создавать пользовательские отчеты, выводить визуализированную информацию о парке оборудования на информационную панель, выводить и визуализировать сообщения тревожной сигнализации. Построенные на стандартизованной логике алгоритмы ранжирования парка оборудования Perception позволяют получить упрощенный но емкий обзор состояния вашего парка трансформаторов и рисков. Настраиваемые средства импорта и экспорта расширяют возможности взаимодействия Perception с другим программным обеспечением, а оповещение по электронной почте позволяет передать наиболее важные данные ответственным лицам в случае изменения состояния трансформатора.

Perception*Примечание — набор функций варьируется в зависимости от приобретенной версии Perception.

Выявить повреждение трансформатора на самой ранней стадии

Контроль состояния трансформаторовMINITRANS использует фотоаустическую спектроскопию для получения точнейших результатов. Дискретый отбор проб без усреднения результатов даёт точную картину состояния трансформатора в любой момент времени.

  • Надежное выделение газа из масла – не используются мембраны
  • Отбор проб каждый час – анализ в реальном времени
  • Широкий набор интерфейсов и возможностей сигнализации
  • Простая установка на объекте
  • Не нужны расходные материалы
  • Минимальные требования к обслуживанию

Технические особенности и принцип работы

  • Для получения достоверных результатов используется оптоакустическая спектроскопия (PAS). Проверку эксплуатацией прошли свыше 8,000 систем Kelman PAS, используемые в более чем девяноста странах по всему миру;
  • Измеряется содержание трех основных газов и влаги;
  • Встроенный процессор и внутренняя память, позволяющая хранить до 10,000 отчетов, что соответствует более чем восьмилетнему объему данных, собранных с заданной по умолчанию частотой отбора проб;
  • Энергонезависимая память позволяет предотвратить потерю данных;
  • Раздельный отбор проб позволяет быстрее реагировать на повышение содержания газа. Никаких усредненных результатов DGA.

Встраиваемое решение

  • Основной элемент встраиваемой системы GE для наблюдения за трансформаторами компании;
  • Работает в качестве автономного средства наблюдения за DGA или может комбинироваться с модулями контроля проходных изоляторов и моделирования трансформатора;
  • Встраиваемые средства контроля нагрузки позволяют анализировать зависимость результатов DGA от нагрузки трансформатора;
  • Управление и настройка может выполняться с помощью разработанного компанией GE программного комплекса PerceptionTM, представляющего собой многофункциональный одноплатформенный комплекс управления ресурсами, обеспечивающий подробное графическое отображение происходящих процессов и проведение диагностического анализа результатов.

Передовая технология

  • Три основных, приводящих к неисправностям газа, а также наблюдение за содержанием влаги;
  • Автоматизированная откачка газа из свободного пространства;
  • Современная технология измерения на базе оптоакустической спектроскопии (PAS);
  • Не требуется использование газов-носителей или поверочных газов;
  • Длительный срок службы при минимальном обслуживании;
  • Возможность отбора проб до одного раза в час.

Удобство эксплуатации

  • Простота установки: не требуется останавливать работу, что снижает затраты и удобно для пользователей;
  • Отсутствие расходных материалов и минимальные требования по обслуживанию снижают эксплуатационные расходы и необходимость проверок на местах;
  • Разнообразные варианты прокладки местной и дистанционной связи;
  • Гибкий механизм выбора частоты отбора проб, настраиваемый пользователем в соответствии с его нуждами;
  • ЖК-дисплей выводит текущую информацию о состоянии объекта.

Настраиваемые сигналы тревоги

  • Два блока различимых при солнечном свете светодиодов (красные и желтые) на передней панели;
  • Контакты реле с возможностью пользовательской настройки;
  • Аварийные сигналы могут быть заданы или изменены на месте или удаленно с помощью ПО Perception;
  • Режимы тревожной и аварийной сигнализации могут использоваться для автоматического повышения частоты отбора проб.

Документы к Система мониторинга GE Kelman MINITRANS

Отзывы Система мониторинга GE Kelman MINITRANS

Пока нет отзывов.

Обсуждение Система мониторинга GE Kelman MINITRANS

Здравствуйте!
Подскажите, пожалуйста, системные требования компьютера для работы с программой Kelman Perception.
Спасибо.
Михаил, ведущий инженер службы электрификации и электроснабжения БелЖД    03.10.2016
ответить
Рекомендуемые характеристики ПК для работы с программой:
• 2 GHz 32-bit (x86) or 64-bit (x64) processor
• 1 GB RAM
• At least 20 GB of available hard disk space
• Microsoft® .NET Framework 3.5 sp1 and 4.0
• Windows XP, Vista or 7
Пергам    03.10.2016
ответить
