Прибор для тестирования изоляции телекоммуникационных кабелей
Megger MIT481 – цифровой прибор для тестирования изоляции телекоммуникационных кабелей и контроля целостности цепи. Разработан специально для обследования телекоммуникаций. Этот многофункциональный прибор идеально подходит специалистам по техническому обслуживанию, ремонту и эксплуатации электрооборудования и кабельных сетей. MIT481 тестирует изоляцию кабелей токами 250, 500 и 1000 В, прибор также имеет стандартный режим тестирования – 50В, 100В. Измерение изоляции до 200ГОм.
Принцип действия измерителей сопротивления изоляции основан на измерении тока, протекающего через измеряемое сопротивление, при приложении испытательного напряжения постоянного тока заданной величины. При этом входной аналоговый сигнал преобразуется в цифровую форму с помощью АЦП, обрабатывается и отображается в виде результата измерений на ЖК-дисплее, имеющем основную и вспомогательную шкалы, индикаторы режимов, единиц измерений и предупреждающие индикаторы. Управление процессом измерения осуществляется встроенным микроконтроллером. Высокое испытательное напряжение формируется импульсным преобразователем из батарей питания. Приборы обладают функцией обнаружения напряжения в исследуемой цепи. По окончанию измерений сопротивления изоляции происходит автоматический разряд объекта измерений.
Тестирование телекоммуникаций:
— Приборы MIT Модели 480, 481 и 485 разработаны чтобы покрыть дополнительные требования телекоммуникационной отрасли, включают в себя функцию тестирования изоляции на 50 В и В 100, а также на более высоких напряжениях, если это необходимо.
— Тестеры имеют повышенный порог запрещения теста при наличии напряжения 75В вместо обычных 50В, что позволяет тестировать изоляцию длинных пучков кабелей с возможным наведенным напряжением. Приборы с функцией запрета 50 В обычно запрещают такое тестирование.
— Наконец MIT481 и MIT485 позволяют измерять длины кабеля по ёмкости, обеспечивая удобный способ измерения длинны кабеля без использования рефлектометра, Емкость кабеля регулируется в пределах от 40 нФ/км до 60 нФ/км (по умолчанию 50 нФ/км).
Тестирование изоляции производится высоким током и представляет собой угрозу электрошока. Всегда соблюдайте все необходимые меры предосторожности при проведении тестирования изоляции.
Безопасность
Чтобы оградить пользователя и прибор от неправильного применения, тестеры серии MIT обладают обширным набором функций, известным как Интеллектуальная Система Безопасности Megger, в которую входят:
- Защитная блокировка – отслеживающая надежность подключения тест проводов.
- Детектор напряжения в цепи – даже в случае подключения прибора к цепи под напряжением в режиме теста проводимости, тестер останется невредимым и безопасным для человека.
- Тест блок – останавливает тест, если напряжение в цепи превышает 75В.
- Проверка на тест проводимости – предотвращает тест проводимости, если цепь под напряжением.
Технические характеристики Megger MIT481
Характеристики и сравнение
MIT400 |
MIT410 |
MIT420 |
MIT430 |
MIT480 |
MIT481 |
MIT485 |
MIT40X |
|
Тестирование изоляции |
||||||||
Режим тестирования250, 500 и 1000 В |
■ |
■ |
■ |
■ |
■ |
■ |
||
Режим тестирования 50В,100В |
■ |
■ |
■ |
■ |
■ |
■ |
||
Режим тестирования 10В-100В |
■ |
|||||||
Измерение изоляции ДО |
20ГОм |
100ГОм |
200ГОм |
200ГОм |
100ГОм |
200ГОм |
200ГОм |
2-20ГОм |
Тестирование проводимости |
0,01 Ом – 100 Ом |
0,01 Ом-100 Ом |
0,01 Ом – 100 Ом |
0,01 Ом – 100 Ом |
0,01 Ом – 100 Ом |
0,01 Ом – 100 Ом |
0,01 Ом – 100 Ом |
0,01 Ом – 100 Ом |
Тестирование сопротивления |
0,01-999кОм |
0,01-999кОм |
0,01-999кОм |
0,01-999кОм |
0,01-999кОм |
0,01-999кОм |
||
Диапазон вольтметра (600 В, цифровой) |
■ |
■ |
■ |
■ |
■ |
■ |
■ |
■ |
Предупреждение о наличии напряжения 50В |
■ |
■ |
■ |
■ |
■ |
|||
Предупреждение о наличии напряжения 75В |
■ |
■ |
■ |
|||||
Зуммер проводимости |
■ |
■ |
■ |
■ |
■ |
■ |
■ |
■ |
Сохранение обнуления тестовых проводов |
■ |
■ |
■ |
■ |
■ |
■ |
■ |
■ |
Функции |
||||||||
Блокировка кнопки «тест» |
■ |
■ |
■ |
■ |
■ |
■ |
■ |
|
Функция автоматического отключения с возможностью отмены |
■ |
■ |
■ |
■ |
■ |
■ |
■ |
■ |
Встроенный таймер, тест поляризации, диэлектрический тест |
■ |
■ |
■ |
■ |
■ |
|||
Установка порогов изоляции |
■ |
■ |
■ |
|||||
Разъем для тестового щупа |
■ |
■ |
■ |
■ |
||||
Тестовый щуп с кнопкой |
■ |
■ |
■ |
■ |
||||
Измерение частоты 40-400Гц |
■ |
■ |
■ |
■ |
■ |
|||
Измерение емкости 0,1нФ- 10мкФ |
■ |
■ |
■ |
|||||
Измерение расстояния по ёмкости |
■ |
|||||||
Подсветка дисплея |
■ |
■ |
■ |
■ |
■ |
■ |
■ |
|
Индикация состояния батарей |
■ |
■ |
■ |
■ |
■ |
■ |
■ |
|
Запись в память |
■ |
■ |
■ |
|||||
Bluetooth |
■ |

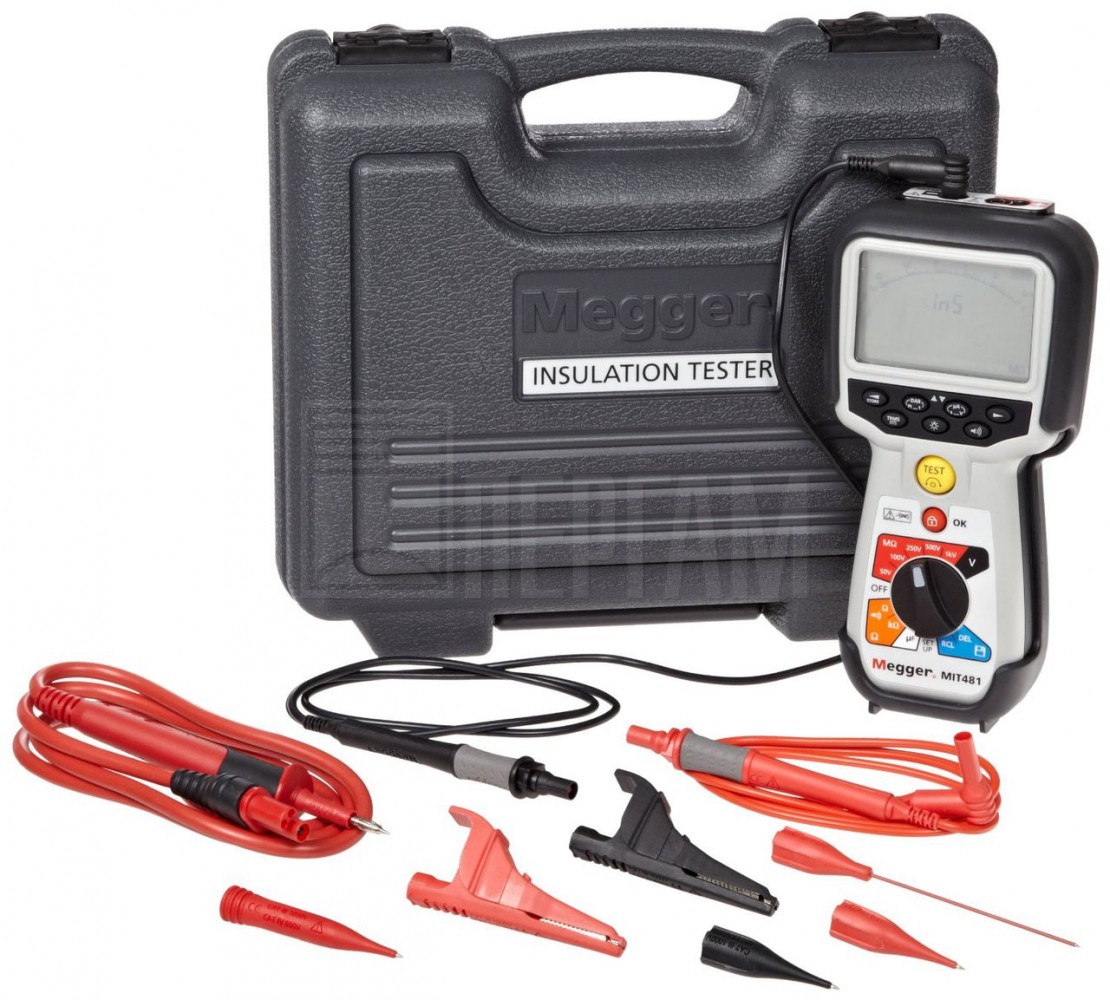

Комплектация
- Тестер изоляции серии Megger MIT481 - 1 шт.
- Набор красных/черных тестовых проводов с зажимами - 1 шт.
- Щуп с кнопкой тест на щупе (только MIT410 , 420 , 430)
- Батареи АА (LR6), вставлены в прибор - 8 шт.
- Футляр для тестовых проводов - 1 шт.
- Гарантийная карта - 1 шт.
- Заводской сертификат калибровки - 1 шт.
- Компакт-диск с инструкцией пользователя - 1 шт.
