Высоковольтная установка BAUR PGK 260 HB

Высоковольтная испытательная установка BAUR PGK 260 HB предназначена для испытаний кабелей, кабельной оболочки и электрооборудования повышенным напряжением постоянного тока положительной или отрицательной полярности до 260 кВ и переменным на промышленной частоте до 190 кВ. Высоковольтная установка состоит из блока управления и в/в блока. В блоке управления собраны все элементы управления, что позволяет управлять процессом испытания с безопасного расстояния. В зависимости от режима эксплуатации в в/в блоке используется стержень выпрямителя или стержень с резистором. Полярность контрольного постоянного напряжения может быть изменена путем изменения полярности (переворота) выпрямителя в в/в блоке.

Все приборы серии PGK HB устойчивы к короткому замыканию и обладают устройством измерения напряжения с токовой компенсацией. Для разрядки емкостных объектов испытания при работе в режиме постоянного напряжения в объем поставки каждого прибора входит соответствующий разрядный и заземляющий стержень.

Испытательное напряжение

• Максимальное выходное постоянное напряжение: 260 кВ
• Максимальное выходное переменное напряжение: 190 кВ

Предназначение

• Испытание кабелей с бумажно-масляной изоляцией;
• Испытание электрооборудования переменным напряжением;
• Испытание электрооборудования постоянным напряжением;
• Испытание кабельной оболочки.

Высоковольтные испытательные установки предназначены для испытания электрической прочности кабельной оболочки, кабелей с бумажно-масляной изоляцией, электрооборудования напряжением постоянного или переменного тока, используются для оценки тока утечки изоляции испытываемых объектов по постоянному току.

Функциональные особенности PGK 260 HB

• Эксплуатация в качестве прибора для переменного и постоянного напряжения;
• Возможна смена полярности постоянного напряжения;
• Не требует технического обслуживания;
• Выходное напряжение регулируется;
• Высокий класс безопасности при эксплуатации;
• Электрическая безопасность соответствует EN 50191;
• Защита от короткого замыкания путем ограничения тока внутри аппаратуры;
• Контроль напряжения с помощью киловольтметра с 2 измерительными диапазонами;
• Контроль тока с помощью амперметра с 3 измерительными диапазонами;
• Индикация напряжения;
• Измерение тока утечки;
• Защита от тепловой перегрузки;
• Высоковольтный трансформатор с маслянной изоляцией;
• Прочный и долговечный прибор.

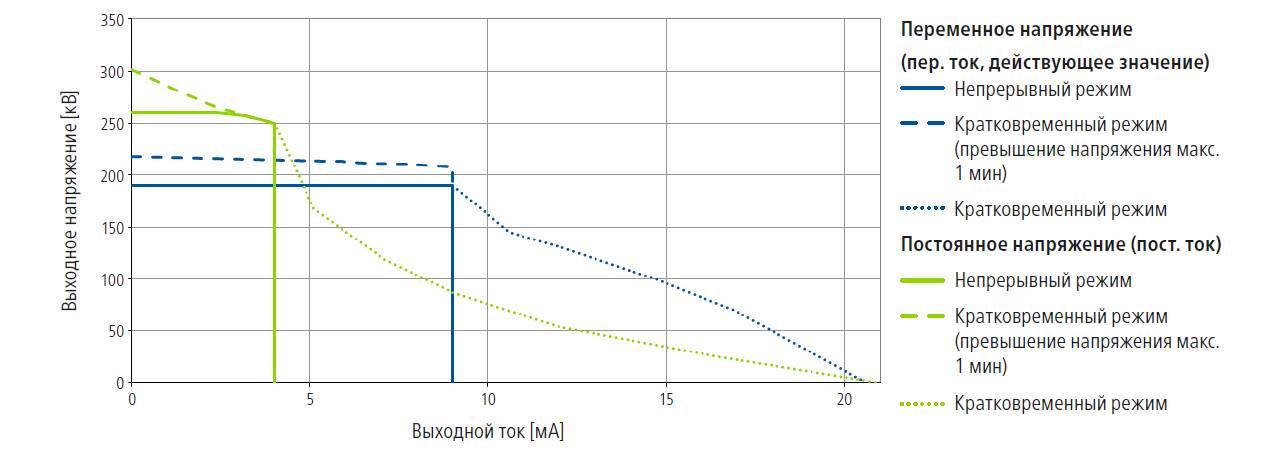

Диаграмма нагрузок

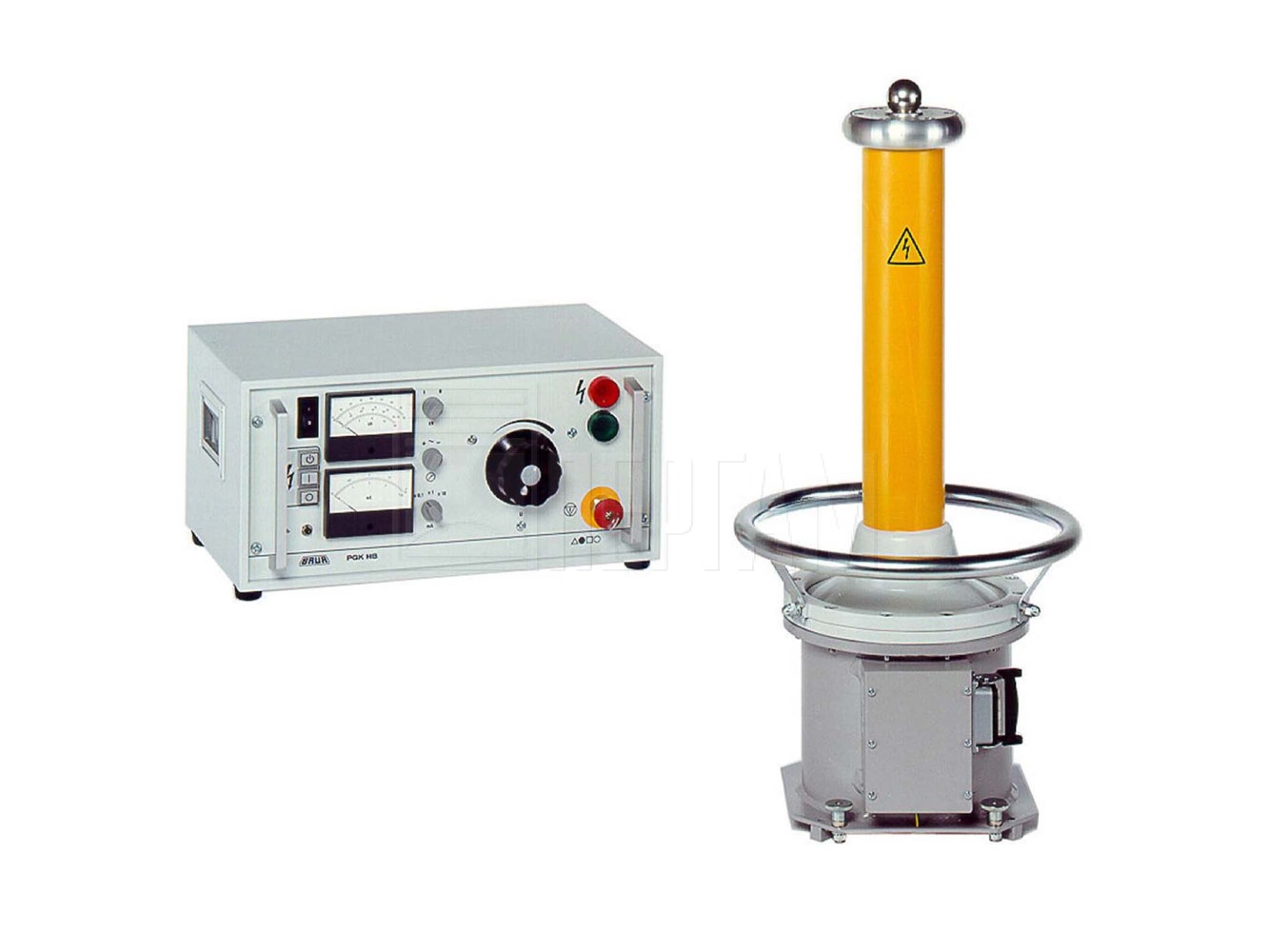

Высоковольтный испытательный прибор переменного и постоянного тока BAUR состоит из следующих компонентов:

• Блок управления

  Блок управления содержит все элементы управления и индикации, а также обеспечивает питание для высоковольтного трансформатора, что позволяет управлять высоковольтным блоком с безопасного расстояния.

• Высоковольтный блок

  Высоковольтный блок состоит из наполненного маслом корпуса, в котором находится высоковольтный трансформатор. В зависимости от того, какое напряжение требуется: постоянное или переменное, в высоковольтный блок вставляется стержень выпрямителя (постоянное напряжение) или стержень с резистором (переменное напряжение). Перевернув стержень выпрямителя в высоковольтном блоке можно изменить полярность постоянного испытательного напряжения.
