Миллиомметр МИКО-8

Измерение активного сопротивления в индуктивных и безиндуктивных цепях в диапазоне от 10 мкОм ÷ 10 кОм на токах до 10А.
Артикул: 22577
Снят с производства
Рекомендуемая замена
Гарантия производителя:
3 года
Сертификат Госреестр РФ
59506-14

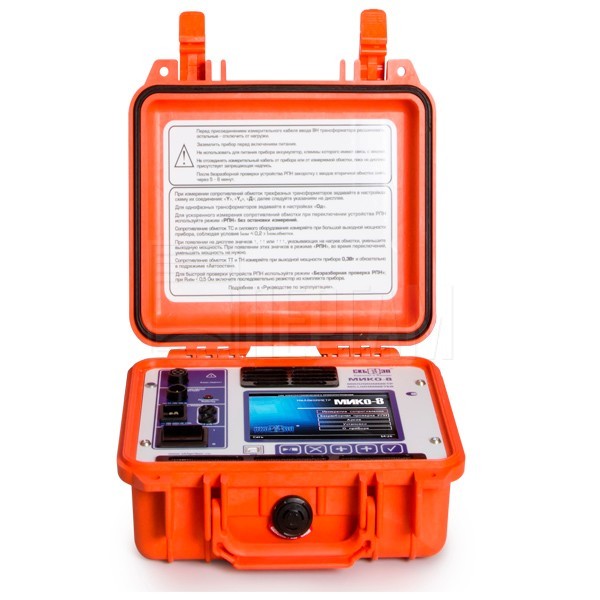

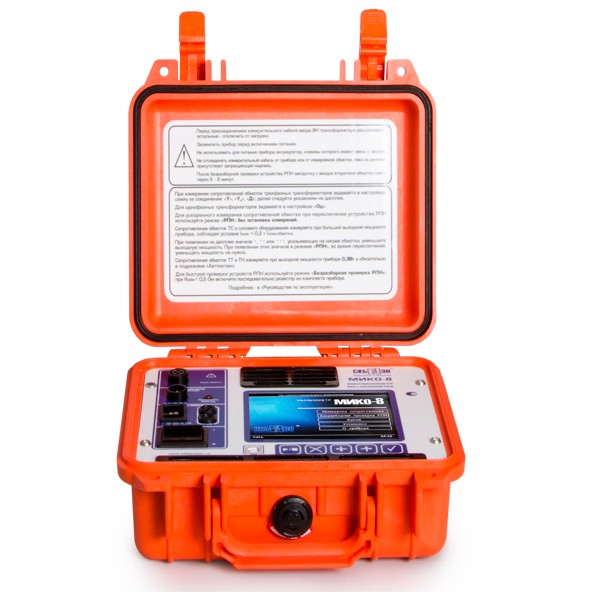

Миллиомметр МИКО-8
описание в pdf

Измерение активного сопротивления постоянному току в индуктивных и безиндуктивных цепях в диапазоне от 10 мкОм ÷ 10 кОм на токах до 10А

  • Обмоток силовых трансформаторов, измерительных трансформаторов тока, электромагнитов, электродвигателей;
  • Уравнивающих, токоограничивающих и других резисторов высоковольтных выключателей;
  • Контактов и контактных соединений силовых и сигнальных цепей;
  • Кабелей.

Режим безразборной проверки устройств РПН (метод DRM)

Измерения в режиме миллиомметра и в режиме безразборной проверки взаимно дополняют друг друга, и дают более полную картину состояния трансформатора. Кроме того, сочетание этих режимов, а также другие характеристики позволяют МИКО-8 опережать своих аналогов.

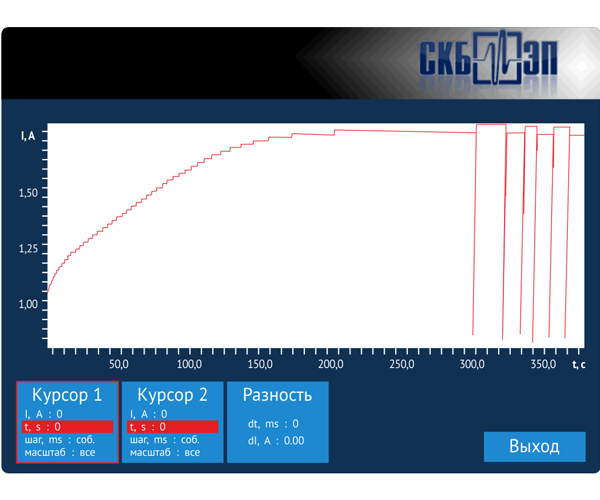

Режим "Безразборной проверки устройств РПН" позволяет проводить безразборную проверку и диагностику состояния устройств РПН с токоограничивающими резисторами без снятия крышки бака контакторов. Данный режим заключается в измерении мгновенных значений силы тока, который протекает сначала через обмотку трансформатора, далее через контакты устройства РПН в процессе переключения с отвода на отвод. По результатам измерений строится график изменения силы тока в моменты переключения контактов и на их его основании определяется время переключения и общее техническое состояние проверяемого устройства.

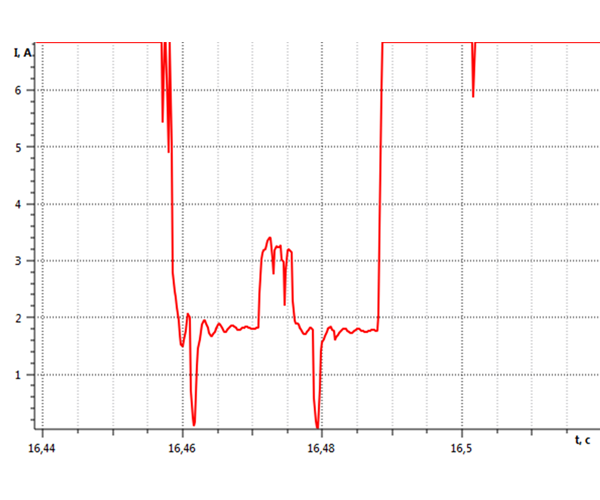

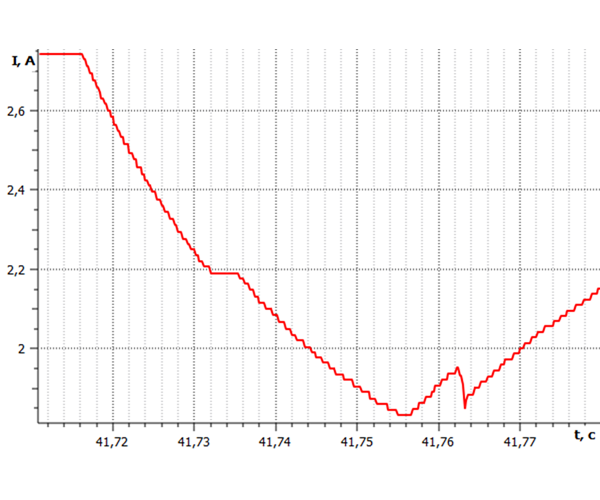

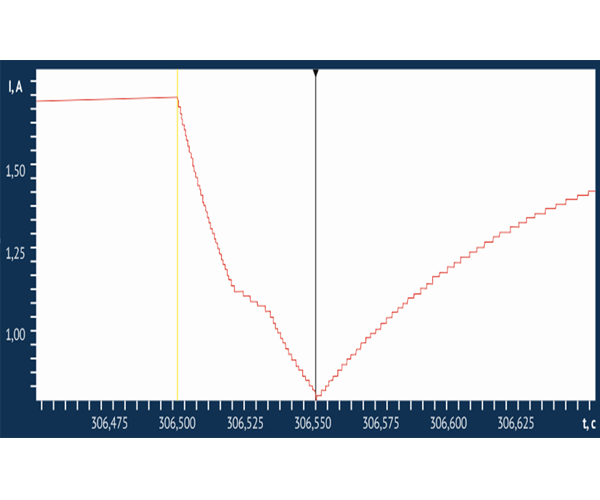

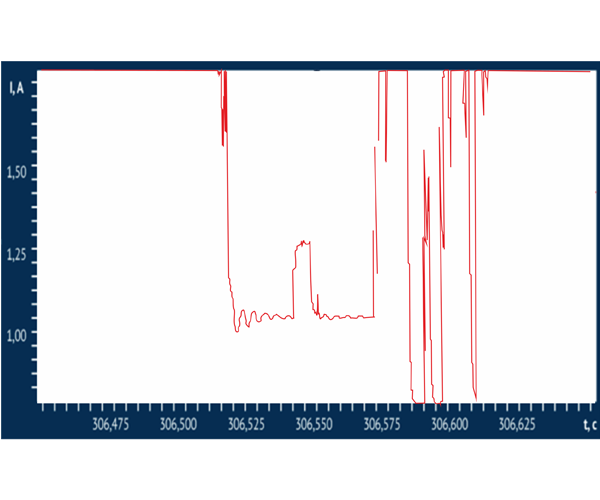

Анализ полученных графиков позволяет не только отбраковывать по критерию исправен/неисправен, но и зачастую указывать характер дефекта, что позволяет исключить ненужные вскрытия исправных устройств РПН.

  • экспресс-диагностика состояния устройств РПН трансформатора при любых погодных условиях;
  • построение оценочной диаграммы работы контакторов, не вскрывая бак РПН;
  • анализ графиков измеряемого объекта непосредственно на приборе;
  • определение места проблемы РПН: например, обнаружение обрыва токоограничивающих резисторов, плохого контакта избирателя и другое.

Например, для устройств типа РС, РНОА и др. можно определить правильность работы главных и дугогасительных контактов контактора, их состояние (подгоревший или нет контакт), целостность токоограничивающих резисторов. Для устройств типа РНТА – 35/320 и в аналогичных устройствах, в которых контактор и избиратель заменены переключателем тонкого регулирования, можно проверить главный и дугогасительные контакты, токоограничивающий резистор, а также состояние поверхности всех неподвижных контактов переключателя, через которые перемещаются подвижные контакты.

С помощью миллиомметра МИКО-8 можно провести и разборную диагностику устройства РПН трансформатора.

Автоматическая обработка результатов измерений

Миллиомметр МИКО-8 включает в себя все преимущества сервисного функционала МИКО-7 с расширенным программным обеспечением (см. сравнение):

  • Автоматическое выбор диапазона измерений и определение необходимого измерительного тока;
  • Автоматическая компенсация термо-ЭДС во внешней цепи измерения сопротивления;
  • Автоматическое измерение индуктивной нагрузки. Прибор автоматически определяет момент установления сопротивления и останавливает измерение;
  • Автоматический расчет относительных отклонений электрического сопротивления обмоток трех фаз между собой;
  • Автоматический пересчет линейного электрического сопротивления обмоток, соединенных по схеме треугольник или звезда, в электрическое сопротивление фазных обмоток;
  • Автоматический пересчет электрического сопротивления обмотки, измеренного при текущей температуре, в электрическое сопротивление при паспортной температуре (с учетом материала обмотки);
  • Автоматический расчет отклонений измеренных и приведенных к паспортной температуре электрического сопротивления обмоток относительно паспортных значений сопротивлений;
  • Автоматическое вычисление температуры обмотки по ее измеренному и паспортному значению электрического сопротивления и паспортной температуре;
  • Автоматическая остановка измерений.

Высокая степень защищенности и соответствие требованиям безопасности

  • от превышения измерительного тока;
  • от переполюсовки концов кабеля аккумуляторной батареи;
  • от э.д.с. самоиндукции.

При отсоединении во время проведения измерения измерительного кабеля от вводов трансформатора или от прибора, а также кабеля питания от сети или аккумулятора в разрываемой цепи возникает э.д.с. самоиндукции до нескольких киловольт, а в месте разрыва – электрическая дуга.

В МИКО-8 реализована резервированная защита от э.д.с. самоиндукции при случайном отсоединении измерительного кабеля или кабеля питания, что защищает пользователей от поражения электрическим током, а прибор - от повреждения.

  • набор необходимых защит от перегрева измерительного блока;
  • контакт защитного заземления в сетевой вилке и клемма защитного заземления на корпусе измерительного блока.

Регулирование мощности выходного сигнала (0,3; 1; 5; 20; 62)

В диапазоне 0,3 ÷ 70 Вт (0,3; 1; 5; 20; 62) для исключения завышенного сопротивления маломощных обмоток электродвигателей, электромагнитов и др.

Питание от сети и внешней аккумуляторной батареи

Прибор имеет возможность питания от сети (≃ 110÷220, 330В) и внешнего аккумулятора, например, автомобильного 12В, что обеспечивает мобильность и удобство эксплуатации.

Для питания прибора от автомобильного аккумулятора необходим специальный кабель, который поставляется по заказу.

Наглядный и функциональный вывод результатов измерений

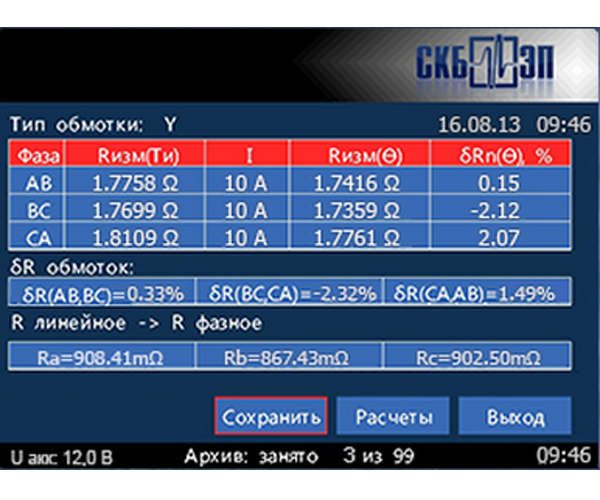

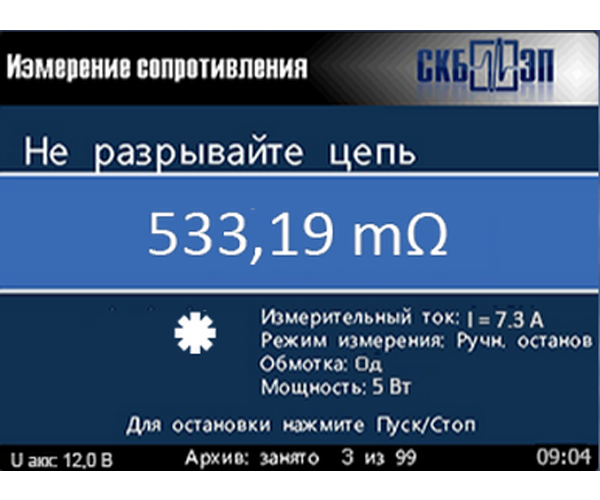

Результаты измерений и вычислений индицируются на крупном цветном графическом дисплее.

Архив измерений в приборе и связь с компьютером через USB

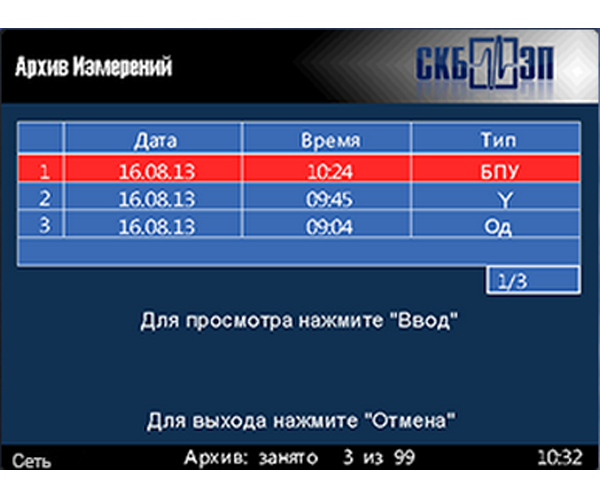

Архив измерений в приборе предназначен для просмотра, копирования или удаления результатов измерений, сохраненных в энергонезависимой памяти прибора, а также для выполнения различных вычислений.

Связь с персональным компьютером через USB позволяет:

  • Управлять прибором с помощью ПК;
  • Систематизировать и сохранять результаты на компьютере;
  • Формировать отчеты измерений.

Для передачи данных в компьютер и ведения архива измерений используется специальная программа производителя.

Измерительные кабели с эргономичной конструкцией

Разной длины и с разной величиной захвата зажимов типа "крокодил", позволяют проводить измерения, как с земли, так и с крышки трансформаторов всех классов напряжений.

Технические характеристики Миллиомметр МИКО-8

Технические характеристики

Характеристики Значение
Диапазон измерений сопротивления, Ом 10мкОм ÷ 10кОм
Пределы допускаемой основной погрешности измерений сопротивления, не более ±(0,1%+0,5мкОм)
Сила измерительного тока, А 0,015 ÷ 10
Относительный дрейф силы измерительного тока, %/с ±0,002
Задаваемые пределы выходной мощности, Вт 0,3; 1; 5; 20; 62
Напряжение питания от внешнего аккумулятора, В 11 ÷ 14
Максимальная потребляемая мощность, Вт 120
Тип канала передачи данных USB
Степень защиты прибора в рабочем положении IP20
Степень защиты прибора в транспортном положении IP64
Температурный диапазон эксплуатации,ºС -20 ÷ +40
Масса измерительного блока не более, кг 3,2
Габаритные размеры, мм 270х250х130
Гарантия на прибор 36 месяцев
с даты отгрузки
Межкалибровочный период, год 3
Межповерочный период, год 3

Стандартная комплектация

Наименование, Индекс Применение
Измерительный блок МИКО-8 СКБ032.00.00.000 Прибор и сопроводительная документация: сертификат о калибровке, руководство по эксплуатации, формуляр.
Кабели измерительные
по заказу
Для удобства пользователя измерительные кабели не включены в стандартную комплектацию. Каждый может выбрать необходимый кабель под свои нужды.
Выберите не менее одного измерительного кабеля (см. ниже "дополнительная комплектация по заказу).
Кабель сетевой СКБ031.23.00.000 Для подключения прибора к сети питания. Температурный диапазон -25°С ÷ +120°С. Резиновая изоляция. Длина 2 м.
Провод заземления СКБ010.01.00.000 Для заземления корпуса прибора. Оканчивается струбциной и наконечником под винт. Номинальный ток 50А. Длина 2м.
Эквивалент нулевого сопротивления СКБ023.15.00.000 Проверка точности нулевой точки шкалы сопротивления. Величина 0,000 мкОм.
Шунт 75ШСМ М3, 75-0,5 Проверка работоспособности. Величина 1 мОм ± 0,5%.
Предохранитель ВП2Б-1В-2А
(2 шт.)
Для защиты источника питания.
Кабель USB 2.0 A-B Для подключения прибора к компьютеру и управлению им от ПК. Длина 1,8м.
Сумка для комплекта крепежных изделий СКБ126.06.02.000

Дополнительная комплектация (по заказу)

Наименование, Индекс Применение
Кабель измерительный СКБ032.18.00.000 Кабель для измерения с земли ТС - 35кВ. Позволяет проводить контроль с крышки трансформатора (35кВ ÷ 500кВ). Кабель выполнен из эластичной силиконовой трубки, стойкой к низким и высоким температурам и агрессивным средам. Зажимы типа "крокодил" с зевом до 40 мм. Длина 8,5м.

Возможна комплектация 3-мя кабелями для одновременного подсоединения к 3-ём фазам. (желтый, зеленый и красный)
Кабель измерительный СКБ032.12.00.000 Кабель для измерения с земли ТС - 35кВ. Позволяет проводить контроль с крышки трансформатора (35кВ ÷ 500кВ). Кабель выполнен из эластичной силиконовой трубки, стойкой к низким и высоким температурам и агрессивным средам. Зажимы типа "крокодил" с зевом до 80 мм. Длина 8,5м.

Возможна комплектация 3-мя кабелями для одновременного подсоединения к 3-ём фазам (желтый, зеленый и красный).
Потенциальный пружинный контакт (черный и красный) СКБ23.21.00.000/-01 Для удобного подключения к шпильке ввода. Рекомендовано к совместной эксплуатации с кабелем СКБ032.12.00.000.
Потенциальный штыревой контакт (черный и красный) СКБ023.22.00.000/-01 Для удобного подключения к шпильке ввода. Рекомендовано к совместной эксплуатации с кабелем СКБ032.12.00.000.
Кабель измерительный СКБ032.19.00.000 Измерение сопротивлений по четырехзажимной схеме в индуктивных и безиндуктивных цепях. В комплекте с двумя щупами в красной и черной изоляции, а также с изолированными зажимами типа "крокодил" А25С (красный и черный). Длина 3м.
Кабель измерительный с быстродействующей струбциной СКБ032.26.00.000 Зажим кабеля укомплектован быстродействующей струбциной, обеспечивающей моментальное присоединение к шпилькам вводов благодаря наличию кнопки у его основания. Зев до 103мм. Длина 8,5 м.
Удлинитель к измерительным кабелям СКБ031.20.00.000 Для измерения с земли всех ТС (35кВ ÷ 500кВ) Рекомендован к совместному применению с измерительными кабелями СКБ031.18.00.000 (зев до 40 мм.) и СКБ031.21.00.000 (зев до 80 мм.).
Удлинитель выполнен из эластичной силиконовой трубки, стойкой к низким и высоким температурам и агрессивным средам. Длина 6,5 м.
Кабель закорачивания со струбциной СКБ032.13.00.000/-01/-02 Для использования метода DRM необходимо выбрать один из кабелей закорачивания для замыкание вторичных цепей.
Закоротка содержит 3 струбцины, соединенные медными жилами. Данные кабели для устройств РПН силовых трансформаторов - G50 (зев струбцины 45 мм.), G75 (зев струбцины 70 мм.) и G100 (зев струбцины 85 мм.). Применяется для однофазного ТС и трехфазных ТС со следующими схемами соединения обмоток: Yн/Y; Yн/∆; Yн/∆/∆; Y/∆; ∆/Yн; ∆/∆.
Кабель закорачивания СКБ035.31.00.000 Для использования метода DRM необходимо выбрать один из кабелей закорачивания для замыкание вторичных цепей.
Состоит из 3-х закороток одинаковой длины 12 м. На обоих концах провода закороток припаяны зажимы типа «крокодил». Данный кабель для устройств РПН силовых трансформаторов и автотрансформаторов. Применяется для всех одно- и трехфазных автотрансформаторов, а также трехфазных ТС со схемами соединения обмоток Yн/Yн и Y/Yн.
Добавочный резистор СКБ032.25.00.000 Для использования метода DRM необходимо выбрать добавочный резистор для контроля РПН при полном сопротивлении обмотки меньше 0,5 Ом.
Кабель питания от аккумулятора СКБ031.17.00.000 Кабель для питания прибора от внешнего аккумулятора (например, автомобильного).
Выполнен из эластичной силиконовой трубки, стойкой к низким и высоким температурам и агрессивным средам. Длина 5м.
Переходник для образцовой катушки СКБ023.12.00.000 Для поверочных лабораторий: проведение поверки / калибровки прибора.
Сумка для кабелей и документации СКБ126.06.00.000 Удобная, прочная и износостойкая сумка для транспортировки кабелей, документации и прочих дополнительной комплектации к прибору МИКО-8.

При заказе любого измерительного кабеля (СКБ032.18.00.000 или СКБ032.12.00.000) совместно с удлинителем (СКБ031.20.00.000) и кабелем питания от аккумулятора (СКБ031.17.00.000), либо при заказе комплектующих на сумму не менее 36 000,00 руб. сумка к прибору МИКО-8 - в подарок.
Поверка прибора МИКО-8 Поверочный интервал 3 года.
Штанга-манипулятор Штанга предназначена для удобного присоединения измерительных кабелей прибора к вводам трансформатора.

Штанга состоит из изолирующей части и рукоятки, а также из рабочей части, которая содержит токовые и потенциальные контакты, от которых к земле спускаются провода заканчивающиеся площадкой для присоединения зажимов измерительных кабелей. По заказу длина 1,5 м, 2,0 м, 3,3 м.
