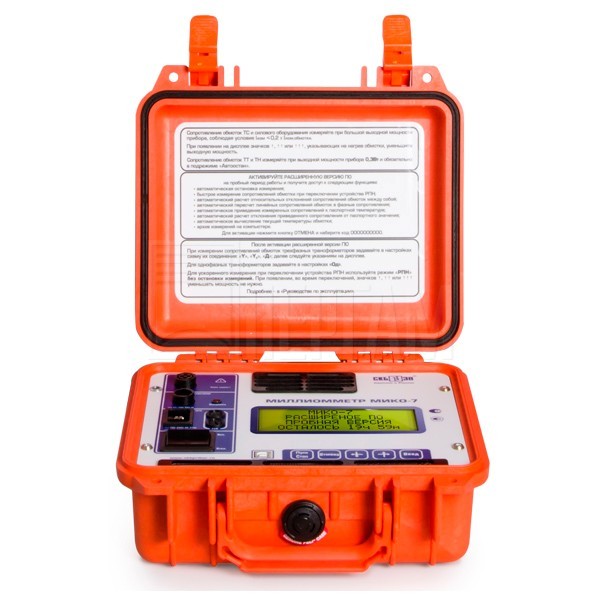

Миллиомметр МИКО-7 с расширенным программным обеспечением

Измерение активного сопротивления в индуктивных и безиндуктивных цепях в диапазоне от 10 мкОм ÷ 1 кОм на токах до 10А.
Артикул: 22576
Цена по запросу
Поставляется в минимальные сроки
Гарантия производителя:
3 года
Сертификат Госреестр РФ
55004-13
Миллиомметр МИКО-7 с расширенным ПО
описание в pdf

Измерение активного сопротивления постоянному току в индуктивных и безиндуктивных цепях в диапазоне от 10 мкОм ÷ 1 кОм на токах до 10А

  • Обмоток силовых трансформаторов, измерительных трансформаторов тока, электромагнитов, электродвигателей;
  • Уравнивающих, токоограничивающих и других резисторов высоковольтных выключателей;
  • Контактов и контактных соединений силовых и сигнальных цепей;
  • Кабелей.

Автоматический выбор диапазона измерений и задание измерительного тока

Прибор обеспечивает полную автоматизацию процесса измерения сопротивления, тем самым упрощает процесс настройки и обеспечивает необходимость знания фактических значений сопротивления объекта диагностики.

Например, МИКО-7 автоматически выбирает максимально возможный ток в цепи исходя их ограничений по мощности, тем самым повышая точность измерения по сравнению со многими конкурирующими аналогами.

У оборудования других производителей измерительный ток меняется дискретно - крупными ступенями, например 10А, 1А, 0,1А, в миллиомметре МИКО-7 шаг максимально плавный.

Регулирование мощности выходного сигнала (0,3; 1; 5; 20; 62)

В диапазоне 0,3 ÷ 70 Вт (0,3; 1; 5; 20; 62) для исключения завышенного сопротивления маломощных обмоток электродвигателей, электромагнитов и др.

Исключительная стабильность измерительного тока

Данный параметр очень важен, т.к. нестабильность тока вызывает дополнительную погрешность измерения сопротивления, пропорциональную скорости изменения тока, при этом сила измерительного тока прибора от 0,015 до 10А.

Высокая степень защищенности и соответствие требованиям безопасности

  • от превышения измерительного тока;
  • от переполюсовки концов кабеля аккумуляторной батареи;
  • от э.д.с. самоиндукции.

При отсоединении во время проведения измерения измерительного кабеля от вводов трансформатора или от прибора, а также кабеля питания от сети или аккумулятора в разрываемой цепи возникает э.д.с. самоиндукции до нескольких киловольт, а в месте разрыва – электрическая дуга.

В МИКО-7 реализована резервированная защита от э.д.с. самоиндукции при случайном отсоединении измерительного кабеля или кабеля питания, что защищает пользователей от поражения электрическим током, а прибор - от повреждения.

  • набор необходимых защит от перегрева измерительного блока;
  • контакт защитного заземления в сетевой вилке и клемма защитного заземления на корпусе измерительного блока.

Питание от сети и внешней аккумуляторной батареи

Прибор имеет возможность питания от сети (≃ 110÷220, 330В) и внешнего аккумулятора, например, автомобильного 12В, что обеспечивает мобильность и удобство эксплуатации.

Для питания прибора от автомобильного аккумулятора необходим специальный кабель, который поставляется по заказу.

Измерительные кабели с эргономичной конструкцией

Кабели разной длины и с разной величиной захвата зажимов типа «крокодил», позволяющие проводить измерения, как с земли, так и с крышки трансформаторов всех классов напряжений.

Прибор поставляется в двух версиях программного обеспечения: стандартное и расширенное

Поставка прибора возможна в двух версиях программного обеспечения. МИКО-7 с расширенным ПО более "продвинутый" и функциональный (см. сравнение).

Если Вы приобретаете МИКО-7 в стандартной версии ПО, у Вас есть возможность активировать расширенную версию на пробный период работы и получить доступ к новым функциям. Для активации нажмите кнопку "ОТМЕНА" и наберите код "0000000000" - в результате активации пользователь получает ряд преимуществ:

  • автоматическая остановка измерения - пользователю не нужно самостоятельно выбирать момент завершения измерения;
  • определение работоспособности (исправен/неисправен) трансформатора - автоматический расчет относительных отклонений сопротивлений обмоток между собой;
  • определение точного места неисправности трансформатора - пересчет сопротивлений линейных обмоток, соединенных по схеме треугольник или звезда, в сопротивления фазных обмоток;
  • определение соответствия показателей трансформатора паспортным значениям - пересчет сопротивления при текущей температуре в сопротивление при паспортной температуре;
  • расчет температуры обмотки трансформатора;
  • архив измерений в приборе и на компьютере - соединение с компьютером посредством кабеля USB, копирование результатов измерений на компьютер;


Реальный переход со стандартного на расширенное ПО можно осуществить в любой удобный для пользователя момент по средствам ввода уникального кода.

Технические характеристики Миллиомметр МИКО-7 с расширенным ПО

Технические характеристики

Характеристики Значение
Диапазон измерений сопротивления, Ом 10мкОм ÷ 1кОм
Пределы допускаемой основной погрешности измерений сопротивления, не более ± (0,1%+0,5мкОм)
Сила измерительного тока, А" 0,015 ÷ 10
Относительный дрейф силы измерительного тока, %/с ±0,002
Задаваемые пределы выходной мощности, Вт 0,3; 1; 5; 20; 62
Напряжение питания от внешнего аккумулятора, В 11 ÷ 14
Максимальная потребляемая мощность, Вт 120
Степень защиты прибора в рабочем положении IP20
Степень защиты прибора в транспортном положении IP64
Температурный диапазон эксплуатации,ºС -20 ÷ +40
Масса измерительного блока не более, кг 3,2
Габаритные размеры, мм 270х250х130
Гарантия на прибор 13 месяцев
с даты отгрузки
Межкалибровочный период, год 3
Межповерочный период, год 1

Стандартная комплектация

Наименование, Индекс Применение
Измерительный блок МИКО-7 СКБ031.00.00.000 Прибор с базовым программным обеспечением и сопроводительная документация: сертификат о калибровке, руководство по эксплуатации, формуляр.
Кабели измерительные
по заказу
Для удобства пользователя измерительные кабели не включены в стандартную комплектацию. Каждый может выбрать необходимый кабель под свои нужды.
Выберите не менее одного измерительного кабеля (см. ниже "дополнительная комплектация по заказу).
Кабель сетевой СКБ031.23.00.000 Для подключения прибора к сети питания. Температурный диапазон -25°С ÷ +120°С. Резиновая изоляция. Длина 2 м.
Провод заземления СКБ010.01.00.000 Для заземления корпуса прибора. Оканчивается струбциной и наконечником под винт. Номинальный ток 50А. Длина 2м.
Эквивалент нулевого сопротивления СКБ023.15.00.000 Проверка точности нулевой точки шкалы сопротивления. Величина 0,000 мкОм.
Шунт 75ШСМ М3, 75-0,5 Проверка работоспособности. Величина 1 мОм ± 0,5%.
Предохранитель ВП2Б-1В-2А
(2 шт.)
Для защиты источника питания.
Сумка для комплекта крепежных изделий СКБ126.06.02.000

Дополнительная комплектация

Наименование, Индекс Применение
Кабель измерительный СКБ031.18.00.000 Кабель для измерения с земли ТС - 35кВ. Позволяет проводить контроль с крышки трансформатора (35кВ ÷ 500кВ). Кабель выполнен из эластичной силиконовой трубки, стойкой к низким и высоким температурам и агрессивным средам. Зажимы типа "крокодил" с зевом до 40 мм. Длина 8,5м.

Возможна комплектация 3-мя кабелями для одновременного подсоединения к 3-ём фазам. (желтый, зеленый и красный)
Кабель измерительный СКБ031.21.00.000 Кабель для измерения с земли ТС - 35кВ. Позволяет проводить контроль с крышки трансформатора (35кВ ÷ 500кВ). Кабель выполнен из эластичной силиконовой трубки, стойкой к низким и высоким температурам и агрессивным средам. Зажимы типа "крокодил" с зевом до 80 мм. Длина 8,5м.

Возможна комплектация 3-мя кабелями для одновременного подсоединения к 3-ём фазам (желтый, зеленый и красный)
Кабель измерительный СКБ031.19.00.000 Измерение сопротивлений по четырехзажимной схеме в индуктивных и безиндуктивных цепях. В комплекте с двумя щупами в красной и черной изоляции, а также с изолированными зажимами типа «крокодил» А25С (красный и черный). Длина 3м. В частности кабель может быть использован в случае измерения удельного сопротивления кабелей.
Кабель измерительный с быстродействующей струбциной СКБ031.26.00.000 Зажим кабеля укомплектован быстродействующей струбциной, обеспечивающей моментальное присоединение к шпилькам вводов благодаря наличию кнопки у его основания. Зев до 103мм. Длина 8,5м.
Удлинитель к измерительным кабелям СКБ031.20.00.000 Для измерения с земли всех ТС (35кВ ÷ 500кВ). Рекомендован к совместному применению с измерительными кабелями СКБ031.18.00.000 (зев до 40 мм.) и СКБ031.21.00.000 (зев до 80 мм.).
Удлинитель выполнен из эластичной силиконовой трубки, стойкой к низким и высоким температурам и агрессивным средам. Длина 6,5м.
Кабель питания от аккумулятора СКБ031.17.00.000 Кабель для питания прибора от внешнего аккумулятора (например, автомобильного).
Выполнен из эластичной силиконовой трубки, стойкой к низким и высоким температурам и агрессивным средам. Длина 5м.
Переходник для образцовой катушки СКБ023.12.00.000 Для поверочных лабораторий: проведение поверки / калибровки прибора.
Сумка для кабелей и документации СКБ126.06.00.000 Удобная, прочная и износостойкая сумка для транспортировки кабелей, документации и прочих дополнительной комплектации к прибору МИКО-7.

При заказа любого измерительного кабеля (СКБ031.18.00.000 или СКБ031.21.00.000) совместно с удлинителем (СКБ031.20.00.000) и кабелем питания от аккумулятора (СКБ031.17.00.000), либо при заказе комплектующих на сумму не менее 36 000,00 руб. сумка к прибору МИКО-7 - в подарок.
Штанга-манипулятор Штанга предназначена для удобного присоединения измерительных кабелей прибора к вводам трансформатора.

Штанга состоит из изолирующей части и рукоятки, а также из рабочей части, которая содержит токовые и потенциальные контакты, от которых к земле спускаются провода заканчивающиеся площадкой для присоединения зажимов измерительных кабелей. По заказу длина 1,5 м, 2,0 м, 3,3 м.
Поверка прибора МИКО-7 Поверочный интервал 1 год.
Код расширенной версии программного обеспечения (ПО) Поставка прибора возможна в двух версиях программного обеспечения. Расширенная версия ПО более "продвинутая" и функциональная. Если Вы приобретаете МИКО-7 в стандартной версии ПО, у Вас есть возможность активировать расширенную версию на пробный период работы.Переход со стандартного на расширенное ПО можно осуществить в любой удобный для пользователя момент по средствам ввода уникального кода.
