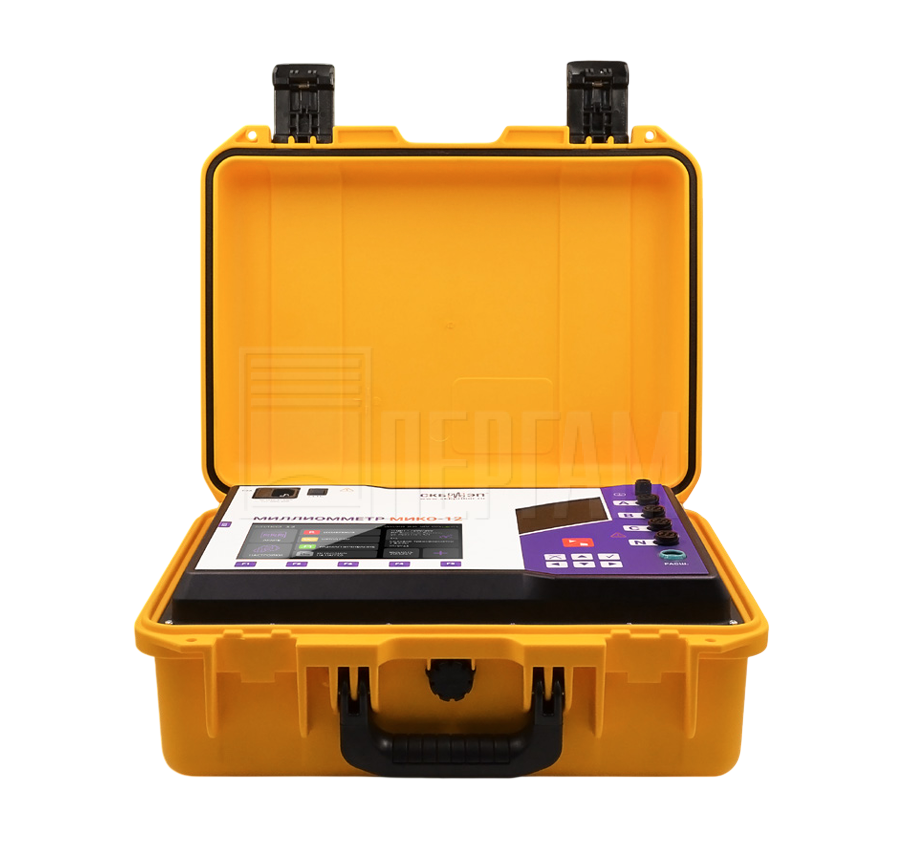

Миллиомметр МИКО-12-50А

О приборе

МИКО‑12‑50А — трёхфазный миллиомметр для точного измерения сопротивления постоянного тока в широком диапазоне значений. Прибор сочетает высокий измерительный ток, автоматизацию процессов и специализированные режимы для сокращения времени испытаний и повышения достоверности результатов.

Планируемое внесение в Госреестр РФ: Сентябрь 2026 г.

МИКО-12-50А — новая разработка компании ООО «СКБ ЭП», инновационного предприятия, основанного в России в 1991 г.

Где применяется

МИКО‑12‑50А предназначен для измерения сопротивления постоянному току и диагностики состояния силового оборудования в электроэнергетике и промышленности.

Основные особенности

Широкая область применения

Миллиомметр МИКО-12-50А измеряет сопротивление 1 мкОм – 100 кОм индуктивных и безиндуктивных объектов энергетики. Среди объектов диагностики обмотки силовых и измерительных трансформаторов, электродвигателей, генераторов, линейных компенсаторов и электромагнитов, контакты выключателей, резисторов и шин, уравнивающие и токоограничивающие резисторы высоковольтных выключателей, а также кабели. Измерения автоматизированы, прибор компенсирует термоэ.д.с. во внешней цепи.

Гибкое задание силы тока до 50 А

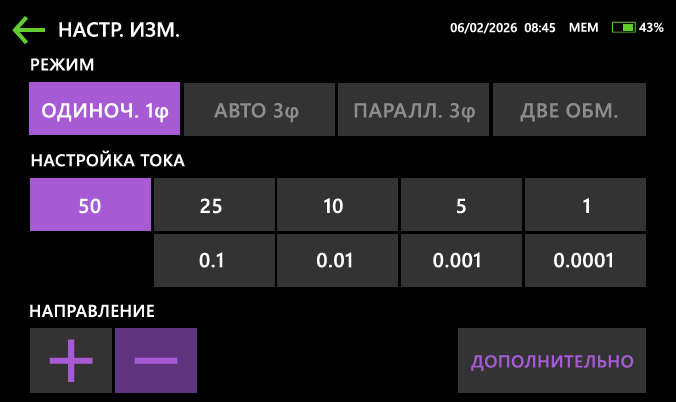

Сила тока до 50 А устанавливается вручную из ряда значений или в автоматическом режиме. В авторежиме прибор самостоятельно определяет оптимальный измерительный ток и сопротивление объекта.

Для трансформаторов высокой и сверхвысокой мощности

Измерение сопротивления обмоток мощных трансформаторов затруднено высокой индуктивностью, нестабильностью сигнала и длительными переходными процессами при малых токах, что снижает точность и увеличивает время измерений. Выходной ток до 50 А при напряжении до 50 В дает стабильный измерительный сигнал и быстро насыщает магнитопровод, сокращая время измерений. МИКО‑12‑50А развивает мощность до 400 Вт на измеряемом сопротивлении. Это снижает влияние переходных процессов и повышает точность измерений обмоток ВН и НН силовых трансформаторов.

Специальные режимы измерения

В зависимости от типа объекта предусмотрены  последовательный (до 25 А), одиночный (до 50 А), и параллельный (до 12,5 А) режимы измерения. Запуск и останов выполняются вручную или автоматически. Для индуктивных объектов реализованы различные схемы. При последовательном измерении трёх обмоток прибор автоматически измеряет сопротивление по трем фазам с автоматическим остановом по заданному критерию. При параллельном измерении трёх обмоток подключение выполняется одновременно по трём фазам. Схема «ВН+НН» предполагает пропуск измерительного тока через две последовательно соединённые обмотки высокого и низкого напряжения с одновременным определением сопротивления каждой. Останов измерения в этих режимах выполняется автоматически по заданному критерию или вручную.

Автоматическое сравнение результатов измерения с паспортными данными объекта

Прибор автоматически рассчитывает характеристики по нормативным требованиям: относительную разность сопротивлений обмоток, приведение значений к паспортной температуре, определение сопротивлений фазных обмоток по линейным сопротивлениям, а также выявление фаз с отклонением более 2%. Результаты сопоставляются с паспортными данными. Итоги расчётов выводятся на дисплей сразу после измерения.

Автоматический режим размагничивания

Прибор применяется для размагничивания однофазных и трёхфазных трансформаторов. Процесс проходит в автоматическом режиме с поочерёдной подачей тока в обмотку в прямом и обратном направлениях. При каждой смене направления ток уменьшается, что приводит к размагничиванию стержней. График изменения тока отображается на дисплее в реальном времени. Завершение процесса происходит автоматически при достижении порогового значения тока или по команде пользователя.

Управление приводом устройства РПН

Прибор автоматически переключает положения устройства РПН. После стабилизации сопротивления подаётся сигнал на переход к следующей ступени для продолжения измереня. Это снижает необходимость ручного контроля и сокращает время проведения измерений.

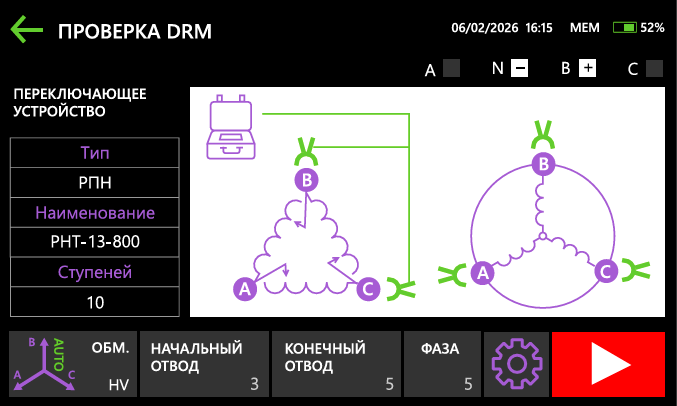

Безразборная диагностика устройств РПН (DRM-тест)

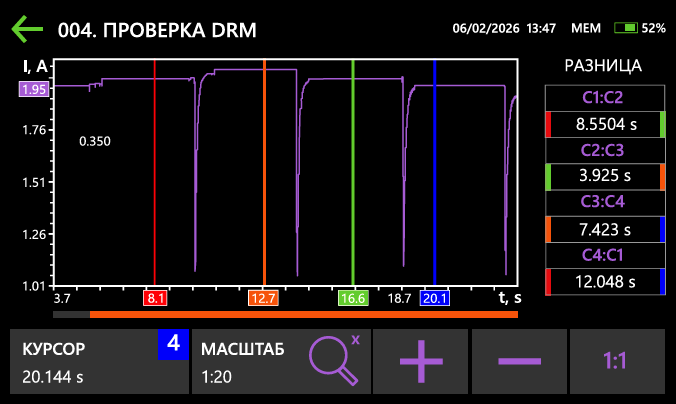

Режим безразборной проверки РПН помогает оценить состояние переключающего устройства с токоограничивающими резисторами без вскрытия бака контактора. Измеряются мгновенные значения тока при его протекании через обмотку трансформатора и контакты РПН в процессе переключения между отводами. По результатам строится график DRM, отражающий изменение тока в моменты переключения. По графику определяются время перехода между отводами и общее техническое состояние устройства. Анализ графика выявляет не только факт неисправности, но и характер дефекта.

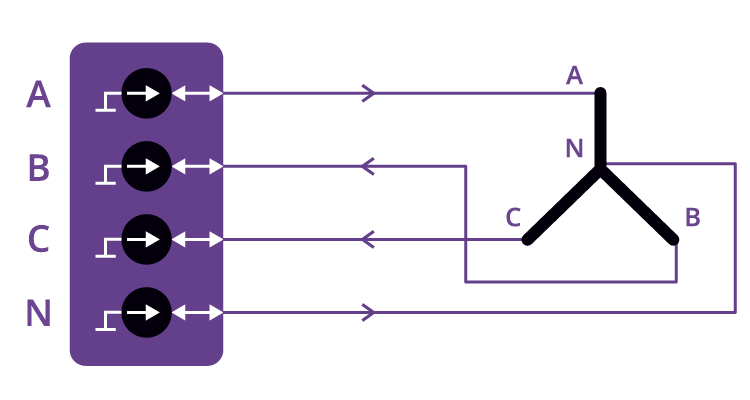

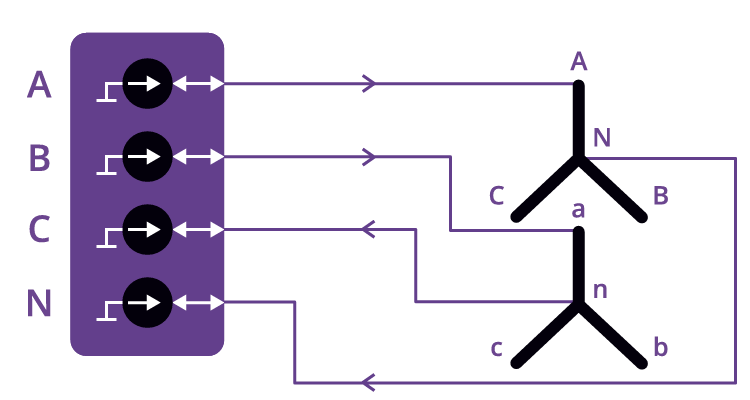

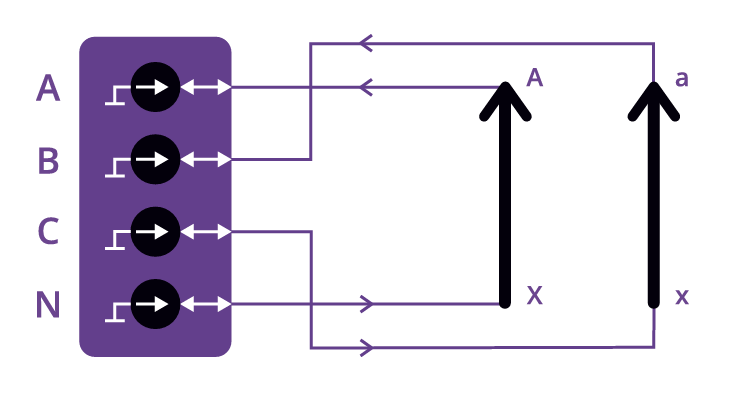

Схемы подключения прибора к трансформатору

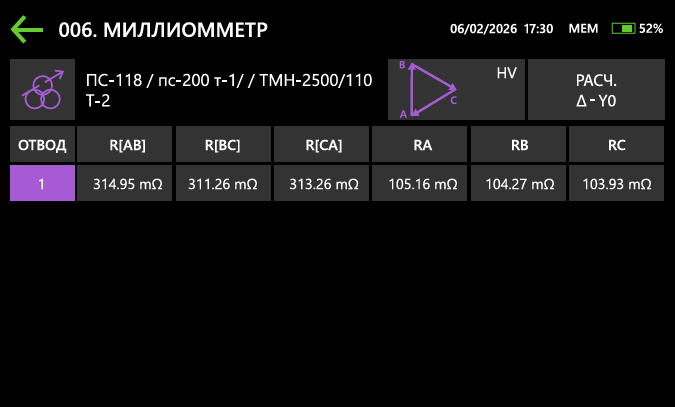

Интерфейс

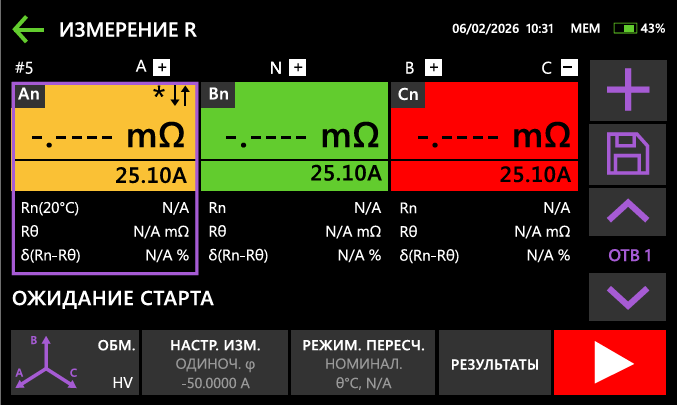

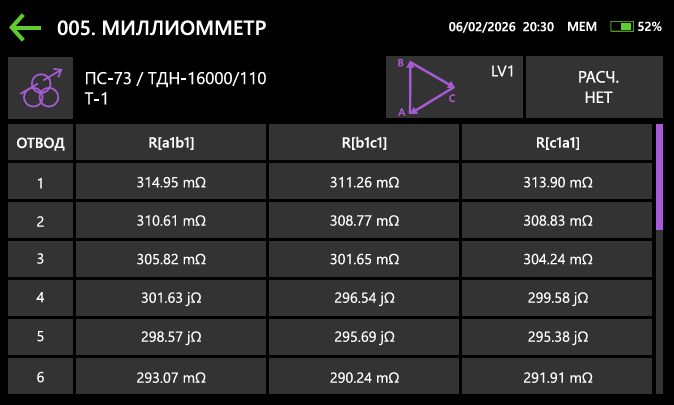

Интерфейс прибора простой и интуитивно понятный, с удобной настройкой параметров диагностики и наглядным представлением результатов в виде графиков и таблиц.
