Пульт управления приводами выключателей постоянного и переменного тока

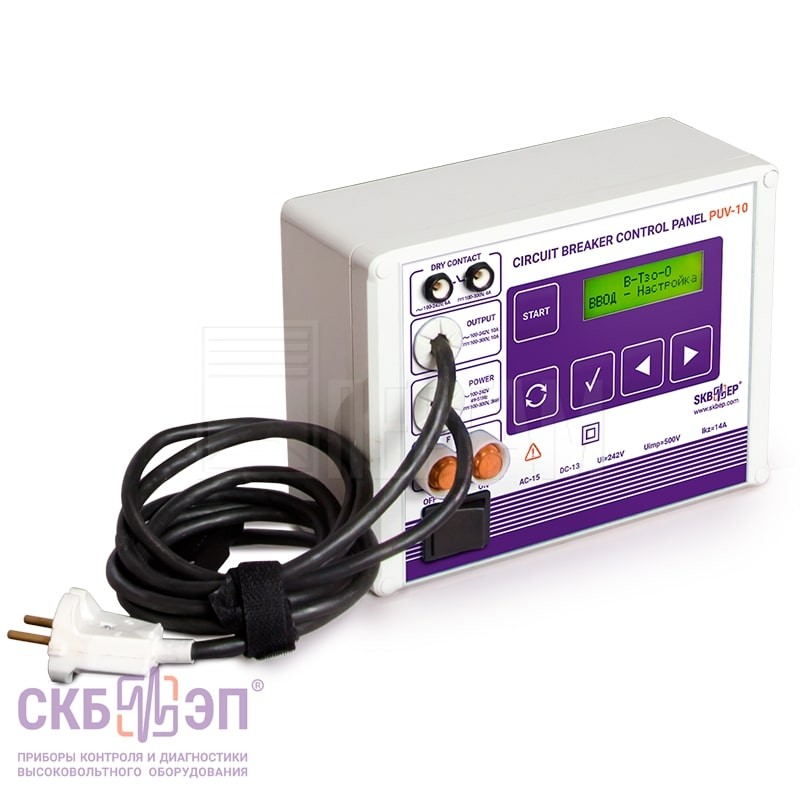

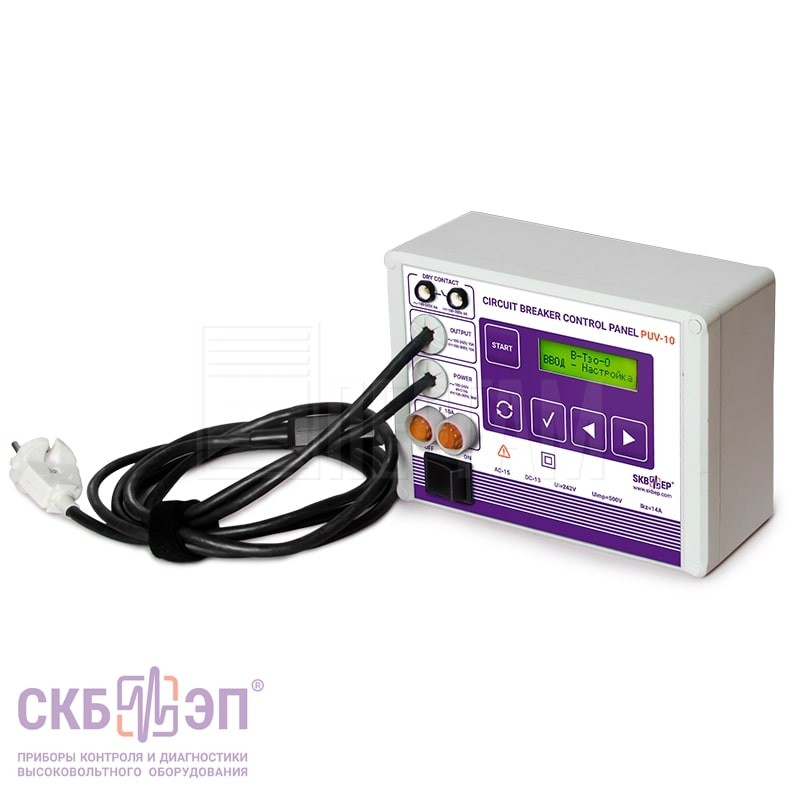

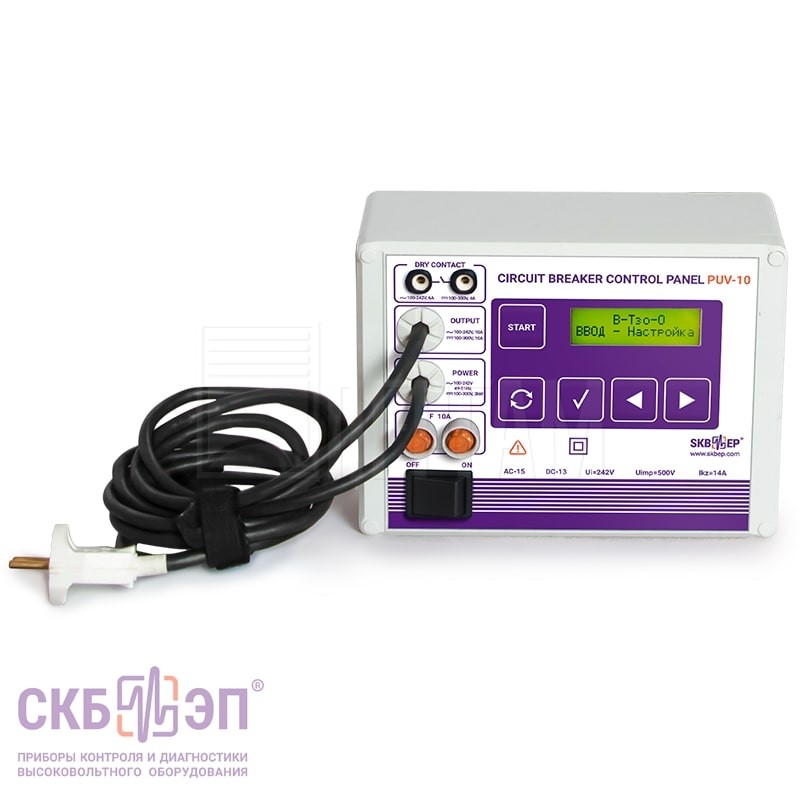

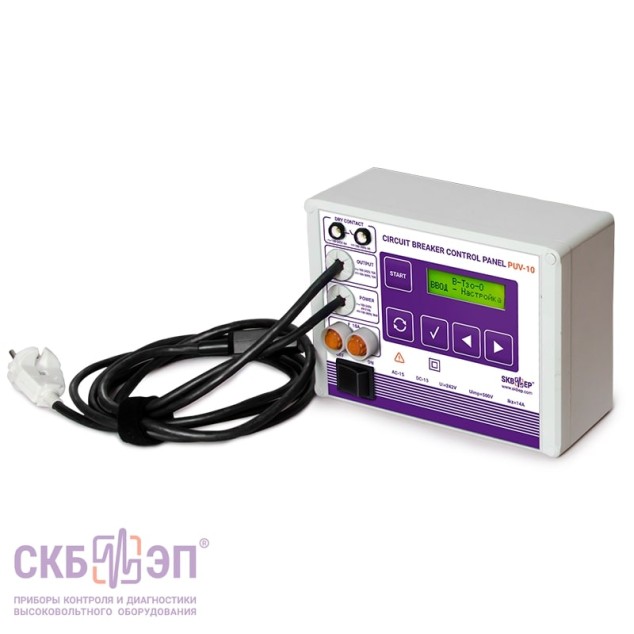

ПУВ-10 применяется при проведения испытаний высоковольтных выключателей с приводом постоянного или переменного тока при контроле их технического состояния до, после и во время ремонта.Пульт предназначен для формирования команд управления выключателей путем автоматической подачи на катушки электромагнитов электрического напряжения постоянного или переменного тока.
Питание пульта осуществляется от того же напряжения, которое коммутируется его ключами со входа на оба выхода. Благодаря этому отпадает необходимость во втором источнике напряжения, а специально разработанный блок питания пульта с очень широким диапазоном питающих напряжений позволяет снизить нижний предел коммутируемого напряжения до 50В постоянного и 45В переменного.
Пульт может применяться не только при контроле выключателей, но и для управления разнообразными активно-индуктивными нагрузками во многих приложениях.
Выходной ток до 10А
При работе вход пульта подключается к сети питания выключателей, выход "Откл." – к катушке электромагнита отключения, выход "Вкл." – к катушке электромагнита включения или контактора, выход "Общ." – к общей точке соединения катушек в соответствии со схемой (указанной выше).
При оценке правильности функционирования блокировочных контактов выходы "Откл." и "Вкл." присоединяются к катушкам не непосредственно, а через соответствующие блокировочные контакты.
Проверка работоспособности в простых операциях
- операция Включение "В" - совокупность электромеханических процессов, происходящих при замыкании контактов выключателя;
- операция Отключение "О" - совокупность электромеханических процессов, происходящих при размыкании контактов выключателя.
Проверка работоспособности в сложных циклах
- цикл "В-Тзо-О" - последовательное выполнение выключателем операций включения-отключения;
- цикл "О-Тп-В" - последовательное выполнение выключателем операций отключения - включения;
- цикл "О-Тп-В-Тзо-О" - последовательное выполнение выключателем операций отключения, включения и повторного отключения.
Синхронизация работы пульта с другими приборами производства "СКБ ЭП"
ПУВ-10 рекомендован к совместному применению с прибором контроля высоковольтных выключателей ПКВ/М6Н (в стандартной и облегченной комплектации) для управления приводом выключателя (задание сложных и простых циклов) постоянного и переменного тока. Рабочий ток 10А.
Измерения и расчеты ПКВ/М6Н выполняет самостоятельно.
Дополнительная функция ПУВ-10
Для подачи звукового сигнала, а также для работы с другими приборами (осциллографами, вибрографами, сиренами) в ПУВ-10 предусмотрен канал "Сухой контакт" с регулируемым временем замыкания (от 0,06 до 999 сек.) относительно начала операции или цикла.
В качестве примера показано подключение к пульту сирены (лампочки) для заблаговременной подачи звукового предупредительного сигнала при контроле воздушных выключателей.
Высокий уровень безопасности при эксплуатации
Обеспечивается специальной конструкцией силовых модулей, защитой от неправильного подключения и защитой от превышения тока нагрузки.
Проведение испытаний в несколько шагов
Пользователю необходимо лишь вызвать требуемый цикл на жидкокристаллический индикатор посредством кнопок и задать длительности операций "В" и «О» и пауз в цикле. Можно так же запрограммировать неоднократное (до 999 раз) повторение одного и того же цикла. Набранные один раз длительности далее сохраняются в энергонезависимой памяти, что существенно упрощает дальнейшее пользование пультом.
Эксплуатация в любых погодных условиях
Если вам приходится проводить диагностику в сложных погодных условиях, можете не сомневаться в точности результатов. ПУВ-10 гарантированно работает при температуре от -20 до +35 °С
Технические характеристики
Наименование, Индекс | Применение |
---|---|
Пульт ПУВ-10 СКБ016.00.00.000 | Пульт и сопроводительная документация: сертификат о калибровке, руководство по эксплуатации, формуляр. |
Переходник СКБ016.05.00.000 | Для подключения к приводу высоковольтного выключателя. Оканчивается вилкой и наконечниками типа "крокодил". Номинальный ток 50А. Длина 0,3 м. |
Удлинитель СКБ016.06.00.000 | Для наращивания кабеля местного местного пуска. Номинальный ток 10А. Резиновая изоляция. Длина 2м. |
Наконечники под винт М5 (3 шт.) СКБ021.26.00.003 |
Предназначены для подключения к приводу высоковольтного выключателя, в то случае, если не удобно подключиться "крокодилами" к винтам колодки привода. |
Предохранители ВП2Б-1В-10А (2 шт.) |
Для защиты источника питания. |
Сумка для переноски прибора СКБ116.01.00.000 | Для удобной переноски кабелей и прибора. |
Дополнительная комплектация (по заказу)
Наименование, Индекс | Применение |
---|---|
Клеммник СКБ010.27.00.000 | Обеспечивает удобство совместного применения и подключения пульта управления ПУВ-10 и прибора контроля ПКВ/М6Н к любому типу выключателя. Клеммник оканчивается зажимами типа "крокодил" для подключения к электромагнитам. |
