Прибор контроля высоковольтных выключателей ПКВ/М7

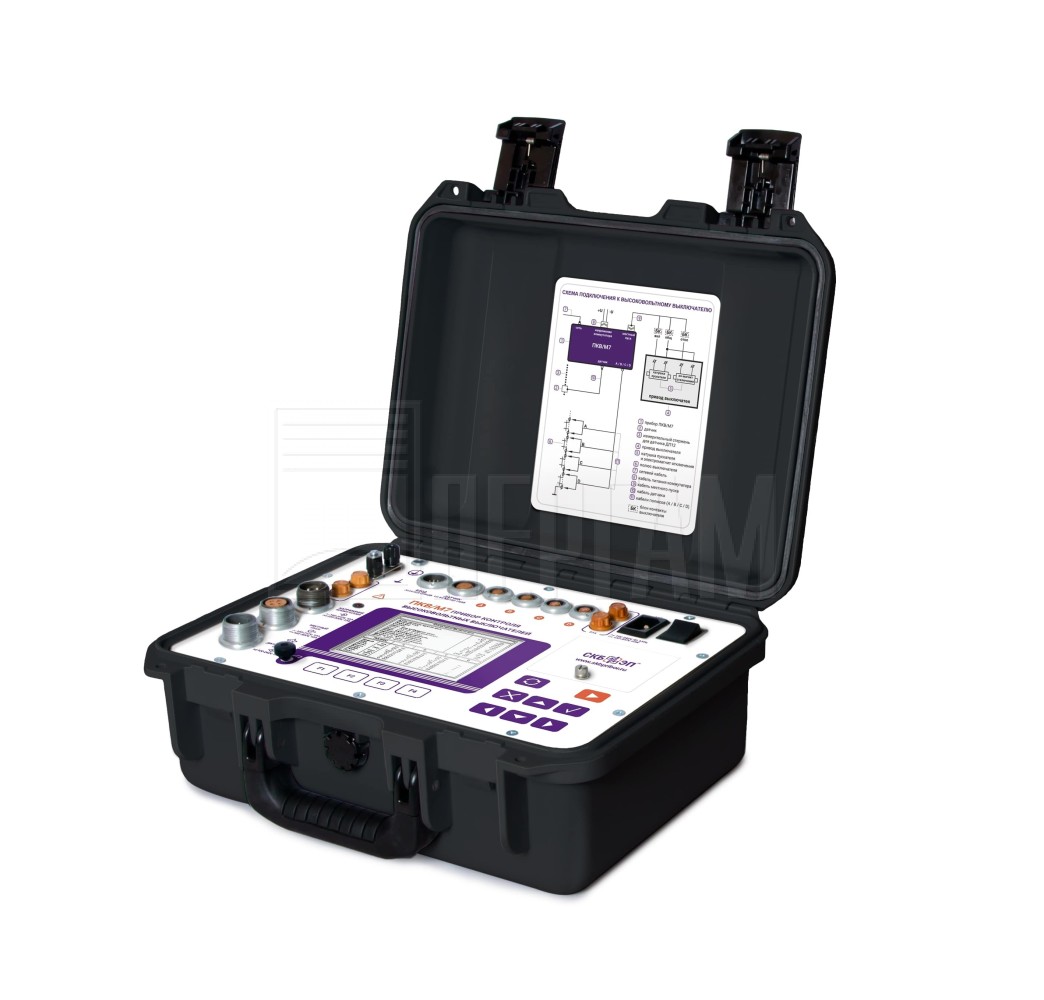

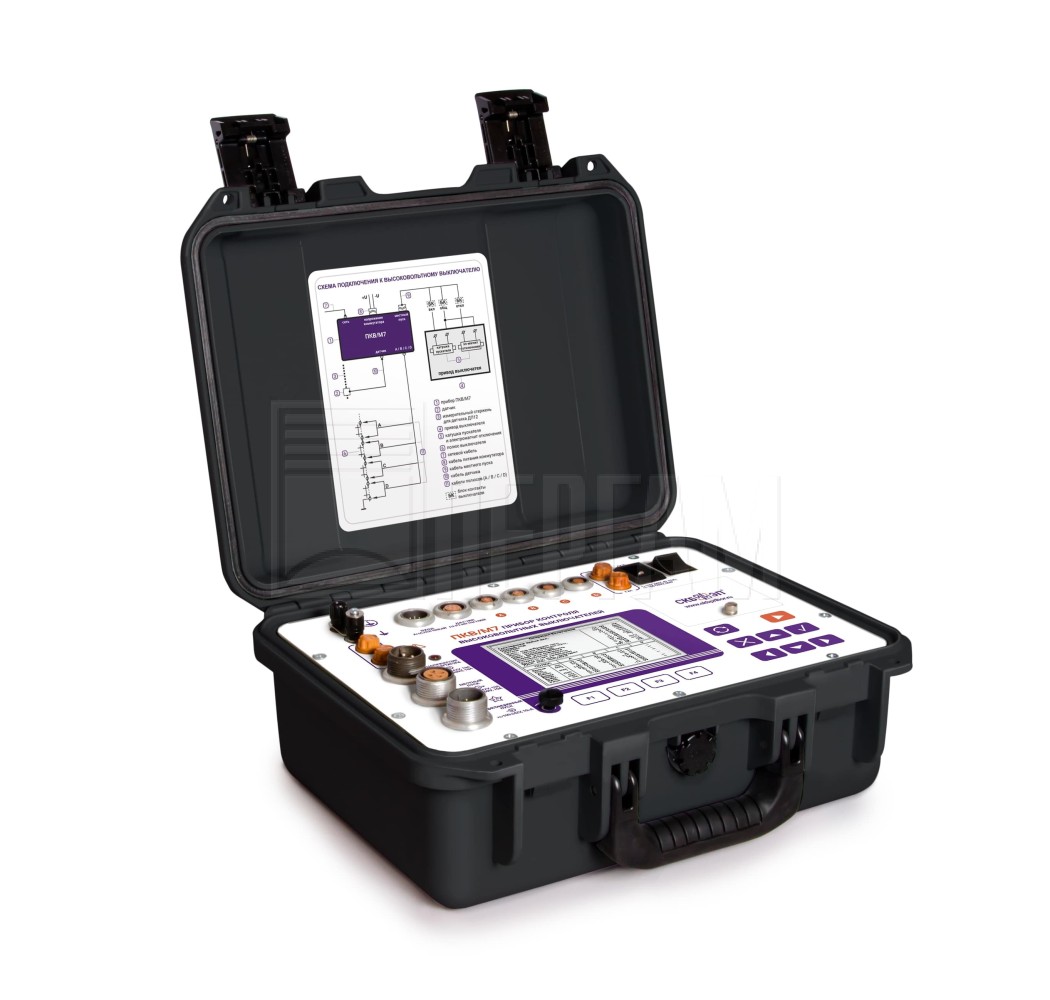

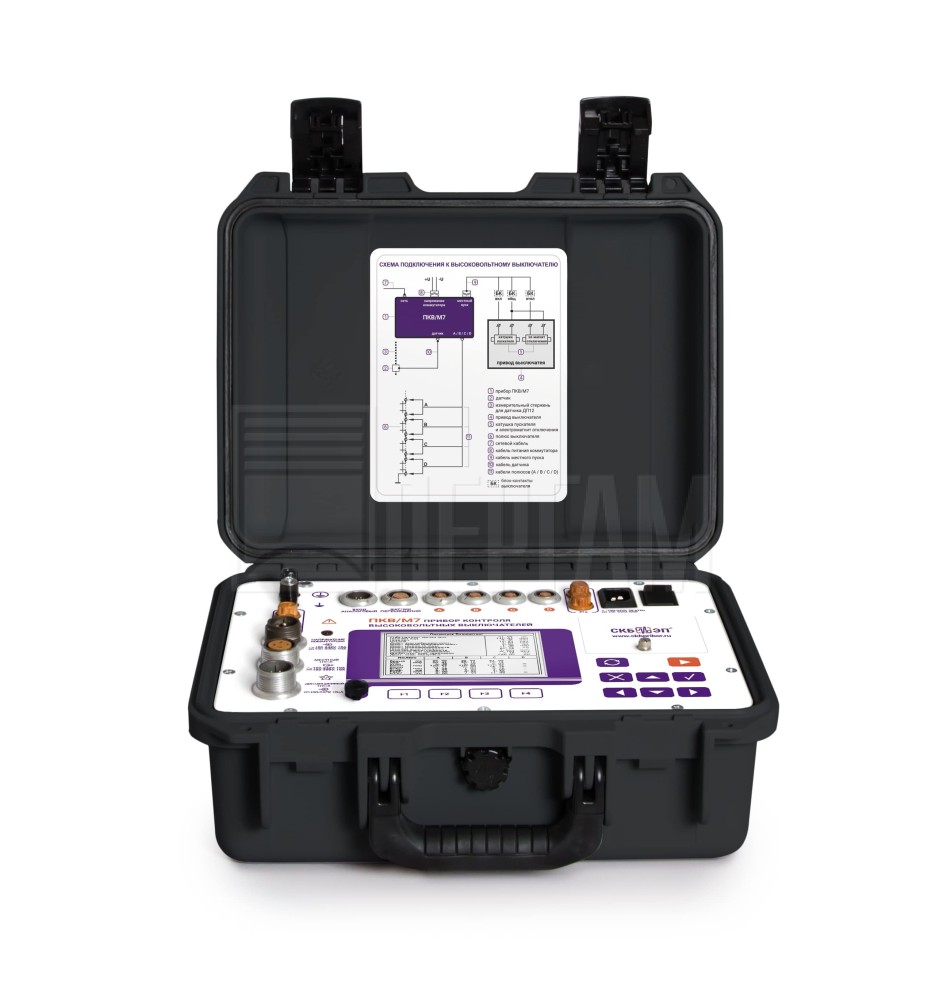

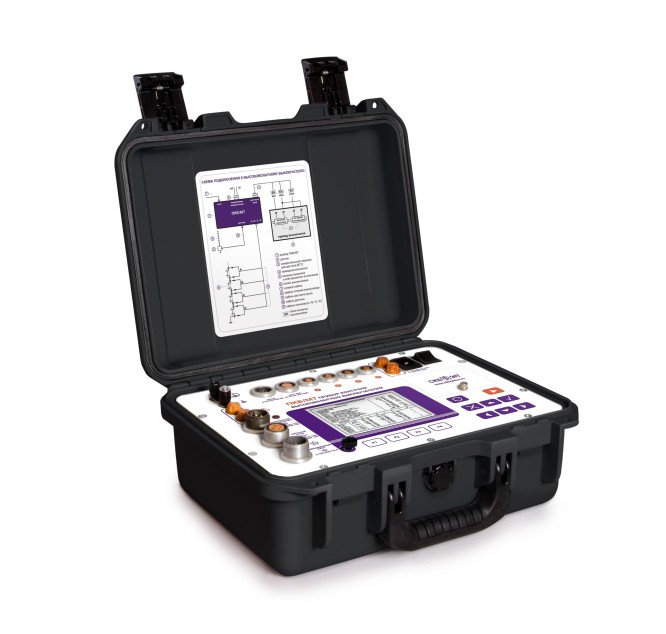

Прибор контроля высоковольтных выключателей ПКВ/М7
Артикул: 22564
Цена по запросу
Поставляется в минимальные сроки
Гарантия производителя:
3 года
Сертификат Госреестр РФ
34283-07
ПКВ/М7
описание в pdf

Проверка технического состояния масляных, вакуумных и элегазовых выключателей до 4 разрывов

Проверка технического состояния выключателей советского, российского и зарубежного производства:

  • Контроль параметров скорости и хода масляных, вакуумных и элегазовых выключателей, имеющих 4 полюса;
  • Контроль временных характеристик высоковольтных выключателей, отделителей и короткозамыкателей;
  • Измерение токов и напряжений электромагнитов, больших токов соленоидов токовыми клещами;
  • Встроенный пульт для задания простых операций и сложных циклов выключателей на ток до 14А для приводов постоянного и переменного тока

Диагностика отечественных и зарубежных выключателей

Прибор ПКВ/М7 укомплектован крепежными приспособлениями для установки измерительных датчиков на все типы российских и зарубежных высоковольтных выключателей (Siemens, Areva, ABB и др.). Адаптивность прибора заключается в конструировании креплений датчиков к выключателям и получении передаточной функции движения от вала до траверсы. В памяти прибора хранятся передаточные функции кинематических схем всех выключателей. Работа по адаптации начала еще с первой выпущенной модели прибора (ПКВ/М1) в 1995г. и продолжается по сей день.

Достаточные диапазоны измерений интервалов времени, скорости и хода, перекрывающие потребности контроля существующих выключателей

Большие диапазоны измерения по времени (до 5,1 с), скорости (до 20 м/с) и ходу (до 900 мм.), перекрывающие потребности контроля всех существующих высоковольтных выключателей. Например, в аналогичных приборах меньший диапазон времени, не позволяет проверять выключатели в сложных циклах.

При этом существует множество нюансов при проведении измерений, так если временные  характеристики зарегистрировать достаточно просто для любого вида высоковольтного выключателя, то для получения характеристик хода и скорости требуются специальные датчики линейного или углового перемещения.

Совместно с прибором ПКВ/М7 поставляются датчики инкрементного (дискретного) типа для измерения скоростных характеристик и параметров хода, которые не требуют подстройки или корректировки коэффициентов пересчета, к тому же датчики отличаются точностью и удобством эксплуатации.

Например, приборы с датчиками тросового типа, имеют ограничение по верхнему значению скорости. В этих датчиках возвратная пружина не успевает доматывать трос на барабан при быстрых изменениях скорости и погрешность ее измерения увеличивается. Применение лазерных датчиков перемещения не желательно из-за опасности поражения глаза лучом лазера при неосторожном обращении. Кроме того, установка лазерного датчика производится без фиксаторов и "на глаз", что соответственно сказывается на высокой погрешности проведенных измерений.

Высокая точность измерений

Высокая точность измерения временных характеристик (±0,1 мс.), а также характеристик хода и скорости обеспечивается цифровыми датчиками углового и линейного перемещения с разрешающей способностью в 0,09° и 0,5 мм. Часто применяемые в других приборах - аналогах ПКВ/М7 датчики на основе потенциометра даже в нормальных условиях имеют большую (до ±1%) погрешность. При максимальном ходе 900 мм. это дает неопределенность значения в ±9мм.

Автоматические расчеты технических характеристик высоковольтных выключателей

Расширенный набор характеристик времени, хода и скорости, как для вала привода, так и для контактов, а также напряжений и токов электромагнитов и соленоида привода: разновременность, длительность дребезга, задержки, отскок и перелет, средние скорости на различных участках хода и др.

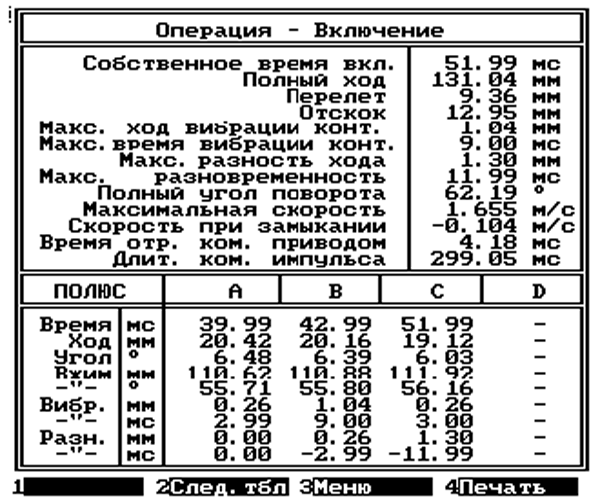

Таблица измеренных и рассчитанных параметров (экран прибора)

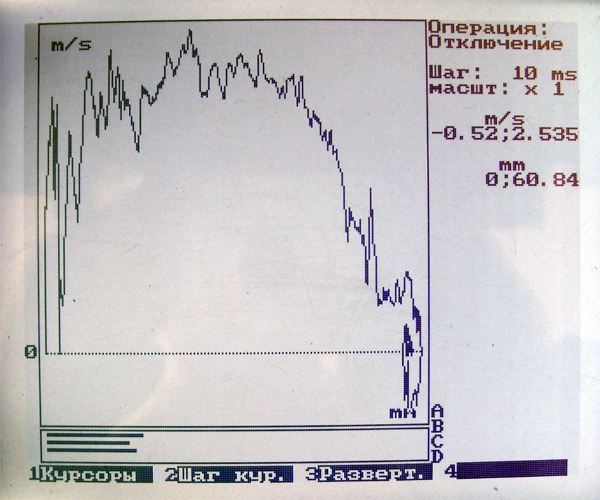

Помимо числовых данных прибор выдает информацию в графическом виде, что позволяет обнаружить зарождающиеся дефекты

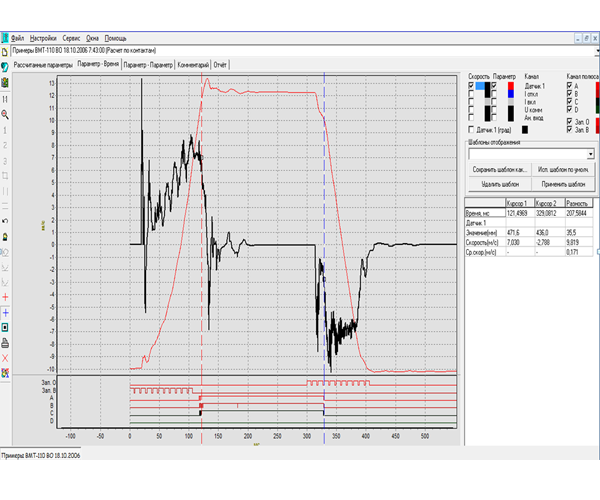

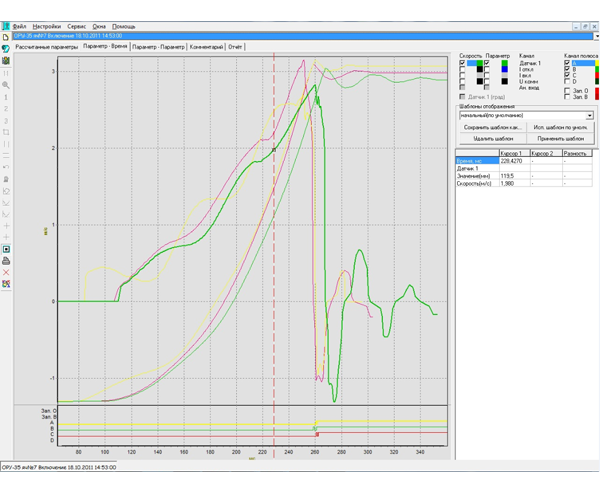

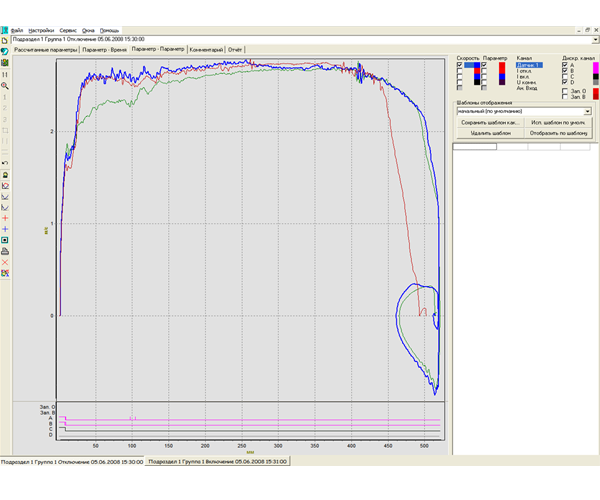

Кроме таблиц цифровых значений параметров, более подробную информацию о состоянии выключателей можно извлечь из следующих регистрируемых графиков процессов:

  • зависимости скорости от времени и от хода;
  • зависимости токов и напряжений электромагнитов от времени и хода;
  • диаграммы процессов замыкания-размыкания контактов.

Вид графиков определяется состоянием всех звеньев (рычагов, пружин, тяг, осей, траверс, демпфера и пр.) кинематической цепи механизма, управляющего замыканием-размыканием контактов выключателя. И возникновение неисправности хотя бы в одном из звеньев (увеличение люфта, ослабление пружины, повышенное трение, отказ демпфера и др.) сразу изменяет вид графика от нормального вида исправного выключателя. В "СКБ ЭП" разработан метод анализа графиков, применяя который можно проводить раннюю безразборную диагностику состояния выключателя.

Проверка высоковольтных выключателей в простых и сложных циклах

Коммутатор ПКВ/М7 дает возможность проверять выключатели как в простых, так и сложных циклах переключения на токах электромагнитов до 14А (постоянных и переменных) с заданием необходимых длительностей импульсов включения и отключения, паузы и задержки отключения.

По заказу прибор ПКВ/М7 может дополнительно может комплектоваться:

  • Пультом управления выключателем ПУВ-50, который предназначен для управления электромагнитами приводов постоянного тока всех типов высоковольтных выключателей, при проверке временных и скоростных характеристик выключателей. Рабочий ток 50А.
  • Прибором ПУВ-регулятор, который необходим для проведения испытаний выключателей при пониженном напряжении в сложных циклах и простых операциях с определением величины минимального напряжения срабатывания и с определением времени включения/отключения полюса коммутационных аппаратов. Рабочий ток 35А.

Согласно РД 34.45-51.300-97 "Объемы и нормы испытаний электрооборудования" проверка минимального напряжения (давления) срабатывания выключателей является обязательной, и для каждого типа высоковольтного выключателя определены свои показатели напряжения при срабатывании:

Диапазон
ПУВ-регулятора
Положения РД 34.45-51.300-97
9.10. П, С. 9.10. П, С. 12.4. П, С. 13.3. П, С.
Масляные и электромагнитные выключатели Выключатели
нагрузки
Элегазовые выключатели Вакуумные выключатели
0,2 ÷ 0,95 Uном 0,65 ÷ 0,85 Uном 0,65 ÷ 0,85 Uном 0,65 ÷ 0,7 Uном 0,7 ÷ 0,85 Uном

Специальный режим "линейка/угломер" облегчающий регулировку выключателя

Нередко требуется проверить выключатели, проводя их включение не от привода, а, например, при помощи домкрата. Для этого в приборе ПКВ/М7 предусмотрен режим "Линейка/Угломер". Прибор в реальном времени показывает значение хода выключателя (либо угол поворота вала) и состояние контактов (замкнуто/разомкнуто).

Эксплуатация в любых погодных условиях

Если вам приходится проводить диагностику в сложных погодных условиях, можете не сомневаться в точности результатов. ПКВ/М7 гарантированно работает при температуре от -15 до +40 °С.

Технические характеристики ПКВ/М7

Технические характеристики

Характеристики Значение
Количество каналов контроля контактов выключателя, шт. 4
Диапазон измерения и регистрации временных интервалов, с 0,002 ÷ 5,2
Предел допускаемой основной абсолютной погрешности измерения интервалов времени, мс ±[0,1 + 0,0001*Тх], где Тх - измеряемый интервал времени
Диапазон измерения линейных перемещений датчиком ДП12, мм 0,5 ÷ 900
Дискретность измерения линейных перемещений датчиком ДП12, мм 0,5
Предел допускаемой основной абсолютной погрешности измерения линейных перемещений датчиком ДП12, мм ±1
Диапазон измерения угловых перемещений датчиком ДП21, град. 0,09 ÷ 360
Дискретность измерения угловых перемещений датчиком ДП21, град. 0,09
Предел допускаемой основной абсолютной погрешности измерения угловых перемещений датчиком ДП21, мм;} ±[0,2 + 0,001*a], где a - измеряемое перемещение
Диапазон измерения скорости движения, м/с 0,002 ÷ 20
Пределы основной относительной погрешности измерений скорости датчиком ДП12 в диапазоне 0,02 ÷ 10 м/с, % ±2
Циклы силового коммутатора "О", "В", "О-Тп-В", "В-Тзо-О", "О-Тп-В-Тзо-О"
Диапазон измерений тока по каналам включения и отключения (амплитудное значение), А ±14
Порог срабатывания токовой защиты силового коммутатора, А 15 ÷ 20
Диапазон измерения напряжения по входу "Напряжение коммутатора" (амплитудное значение), В ±350
Диапазон измерений напряжения каналом "Вход аналоговый" (амплитудное значение), В 0 ÷ 12 (униполярный режим), ±6 (биполярный режим)
Диапазоны измерения сопротивления канала "Вход аналоговый", Ом 0 ÷ 160 Ом; (выходной ток 60 мА); 0 ÷ 2500 Ом (выходной ток 4 мА)
Типы каналов передачи данных RS-232C, RS-485, USB, Ethernet IEEE 802.3
Потребляемая мощность не превышает, Вт 60
Степень защиты прибора в рабочем положении IP20
Степень защиты прибора в транспортном положении IP64
Температурный диапазон эксплуатации,ºС -20 ÷ +40
Масса измерительного блока не более, кг 7
Габаритные размеры, мм 360х290х165
Гарантия на прибор 13 месяцев
с даты отгрузки
Межкалибровочный период, год 3
Межповерочный период, год 1

Стандартная комплектация

Наименование, Индекс Применение
Измерительный блок ПКВ/М7 СКБ026.00.00.000 Прибор и сопроводительная документация: сертификат о калибровке, руководство по эксплуатации, формуляр, программное обеспечение / руководство пользователя.
Датчик линейного перемещения ДП12 СКБ012.04.000 Для измерения линейного перемещения подвижной части высоковольтного выключателя в диапазоне 0÷900мм. Разрешение 0,5мм. Используется совместно с измерительным стержнем.
Стержень измерительный с футляром СКБ012.03.00.000-02 Стержень измерительный в футляре. Используется совместно с датчиком линейного перемещения ДП12.
В стандартной комплектации длина 700 мм., по заказу 550 мм. и 1000 мм.
Датчик углового перемещения ДП21 СКБ009.00.00.000 Для измерения угла поворота вала высоковольтного выключателя. Диапазон измерений 0÷360°. Разрешение 0,09°.
Кабель датчика СКБ010.06.00.000-01 Для подключения датчика линейного (ДП12) или углового перемещения (ДП21) к прибору. Изоляция кабеля силикон. В стандартной комплектации длина 7м., по заказу 12м.
Кабели полюсов. Полюс А, В, С, D СКБ010.05.00.000/-01/-02/-06 Для подключения к полюсу высоковольтного выключателя. Оканчиваются наконечниками типа "крокодил". Изоляция - силикон. Зев Ø 30 мм. Длина 11м.
Кабель дистанционного пуска СКБ021.26.00.000 Для дистанционного запуска прибора на измерения. Подключается к приводам электромагнита высоковольтного выключателя. Резиновая изоляция. Длина 5м.
Кабель местного пуска СКБ026.16.00.000 Для подключения к приводу высоковольтного выключателя. Номинальный ток 50А. Изоляция - силикон. Оканчивается зажимами типа "крокодил". Длина 5м.
Кабель входного напряжения коммутатора СКБ026.15.00.000 Для подачи коммутируемого напряжения. Номинальный ток 50А. Изоляция – силикон. Оканчивается разъемом. Длина 2м.
Кабель измерения сопротивления СКБ026.18.00.000 Для измерения сопротивлений в диапазоне 0 ÷ 240 Ом и 0 ÷ 2,5 кОм. Оканчивается наконечниками под винт М5. Длина 2,5м.
Комплект крепежных приспособлений для выключателей российского производства Для крепления датчиков ДП12 и ДП21 к различным типам высоковольтных выключателей российского производства (зажимы, площадки, переходники и пр.).
Кабель сетевой СКБ018.09.00.000 Для подключения прибора к сети питания. Температурный диапазон -25°С ÷ +45°С. Резиновая изоляция. Длина 2м.
Провод заземления СКБ010.01.00.000 Для заземления корпуса прибора. Оканчивается струбциной и наконечником под винт. Номинальный ток 50А. Длина 2м.
Кабель LAN СКБ024.26.00.000 Для подключения прибора к компьютерной сети или ноутбуку. Длина 2м.
Наконечники под винт М5
(8 шт.)
СКБ021.26.00.003
Для подключения к приводу высоковольтного выключателя, если неудобно подключаться "крокодилами" к винтам колодки привода.
Предохранители
ВП2Б-1В-2А (2шт.)
ВП2Б-1В-10А (2шт.)
Для защиты источника питания.
Сумка для комплекта крепежных изделий СКБ126.06.02.000
Сумка для переноса кабелей СКБ126.06.00.000

Дополнительная комплектация

Наименование, Индекс Применение
Поверка прибора ПКВ/М7 Поверка приборов группы ПКВ осуществляется только в г. Иркутске
Стержень измерительный в футляре СКБ012.03.00.000/-01 Стержень измерительный в футляре. Используется совместно с датчиком линейного перемещения ДП12.
По заказу длина 550 мм. и 1000 мм. В стандартной комплектации длина 700 мм.
Кабель датчика СКБ010.06.00.000-02 Для подключения датчика линейного (ДП12) или углового перемещения (ДП21) к прибору. Изоляция кабеля силикон.
По заказу длина 12м., в стандартной комплектации длина 7м.
Кабель измерения напряжения каналом "Вход аналоговый" СКБ026.19.00.000 Для измерения напряжений 0÷12В и -6÷+6В. Оканчивается наконечниками под винт М5. Резиновая изоляция. Длина 2,5м.
Реостатный датчик линейных перемещений ДП32.1 СКБ026.22.00.000 Для измерения линейных перемещений хода в диапазоне 25 мм., для вакуумных выключателей с открытым изоляционным корпусом. Комплектуется:
Фиксатором №49 - для фиксации положения датчика за подвижный контакт дугогасительной камеры диаметром до 25мм.
Площадкой №2 - для фиксации положения датчика за изоляционный каркас полюса вакуумного выключателя типа ВВТЭ-М-10.
Токовые клещи СКБ026.21.00.000 Для измерения токов электромагнитов и соленоидов. Поставляется в комплекте с блоком сопряжения. Постоянный ток до 600А, переменный до 400А. Длина 2,5м.
Клеммник для ВК-10 СКБ 010.26.00.000 Обеспечивает удобство подключения прибора (прибора и пульта управления приводом ПУВ (см. ниже)) к выключателю типа ВК-10. Клемник оканчивается контактными гнездами для подключения к клеммам разъема управления ВК-10.
Клеммник СКБ010.27.00.000 Обеспечивает удобство совместного применения и подключения ПКВ/М7 и пульта управления приводом ПУВ (см. ниже) к любому типу выключателя. Клеммник оканчивается зажимами типа "крокодил" для подключения к электромагнитам.
Комплект крепежных приспособлений для зарубежных элегазовых выключателей Для крепления датчика ДП21 к различным типам высоковольтных выключателей Siemens, ABB, Areva и др.
Переходник к кабелю питания СКБ010.25.00.000/-01/-02 Переходник к кабелю питания с выпрямителем до 32А (модификация 2). Подсоединение к сети через евровилку. Температурный диапазон -25ºС ÷ +40ºС.
По заказу длина 2м., 5м., 10м.
Кабель RS-232 СКБ024.25.00.000 Для подключения прибора к компьютерной сети или к ноутбуку. Длина 1,5м.
Насадка №12 СКБ009.11.00.000 Для установки датчика угловых перемещений ДП21 на высоковольтные выключатели типа ВТ, ВТД, и подобные.
Скоба №20 СКБ010.17.00.000 Устанавливается вместо кожуха внизу привода для крепления датчика линейных перемещений ДП12 на высоковольтные выключатели типа ВГУ и подобные.
Кронштейн №22 СКБ010.14.00.000 Устанавливается на ось главного подвижного контакта высоковольтных выключателей типа ВЭ, ВЭС. На этот кронштейн затем крепится датчик линейных перемещений ДП21.
Втулка №54 СКБ010.38.00.001 Для установки углового датчика ДП21 к высоковольтному выключателю ВБП-10 и подобным.
Ноутбук Для управления прибором ПКВ/М7 от компьютера, а также для обработки результатов измерения в специальной программе.
Штанга-манипулятор Штанга предназначена для удобного присоединения кабелей полюсов к вводам высоковольтных выключателей.

Штанга состоит из изолирующей части и рукоятки, а также из рабочей части, которая содержит токовые и потенциальные контакты, от которых к земле спускаются провода заканчивающиеся площадкой для присоединения зажимов кабелей полюсов. По заказу длина 1,5 м, 2,0 м, 3,3 м.
