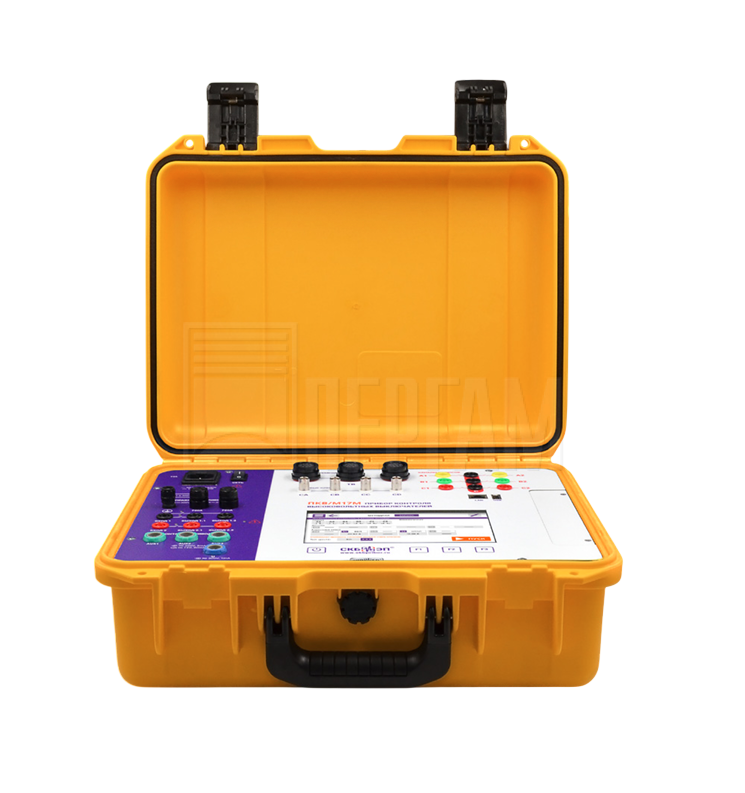

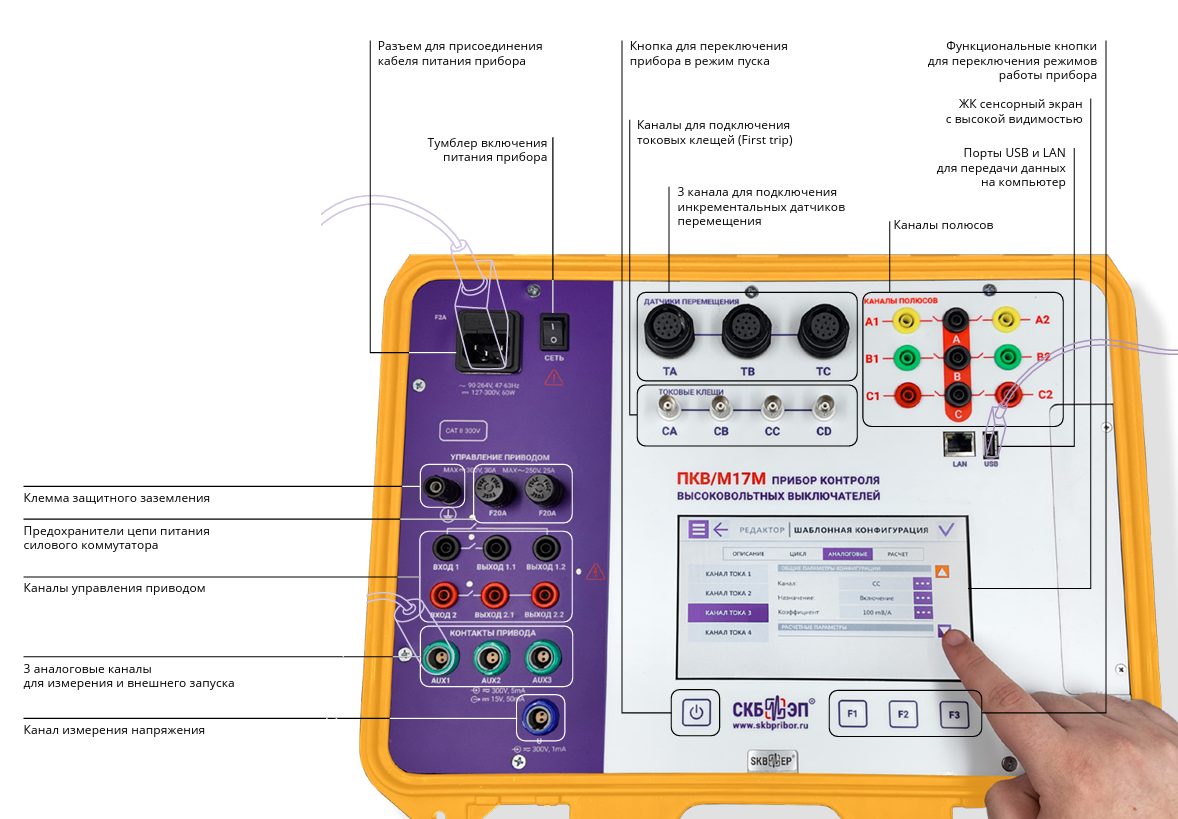

ПКВ/М17М

Контроль технического состояния до шести разрывов главных контактов и предвключенных резисторов (PIR).

ПКВ/М17М определяет характеристики высоковольтных выключателей, отделителей и короткозамыкателей напряжением 6 – 330 кВ по трём полюсам и до 6 разрывов на полюс. При единоразовом подключении выполняются измерение времени срабатывания контактов и PIR, анализ токов катушек включения и отключения (до 30 А), измерение напряжения станции (до 350 В постоянного и переменного тока), а также измерение линейных и угловых перемещений.

Измерение временных параметров до замыкания и размыкания контактов, отделителей и короткозамыкателей.

Поддерживаются режимы: одновременный контроль по 3 полюсам (до 2 разрывов на полюс) или детальный контроль одного полюса (до 6 разрывов). Диапазон измерений — 0,01–200 с, шаг — 0,05 / 0,1 / 1 с.

Диагностика параметров скорости и хода

ПКВ/М17М, помимо временных параметров, измеряет скорость и ход подвижных частей с использованием инкрементных и реостатных датчиков. Поддерживаются линейный (ДП12, стандарт), угловой (ДП21, стандарт) и реостатный (ДП32, опция для вакуумных выключателей) датчики. При установке трёх однотипных датчиков возможен одновременный контроль скорости и хода по трём полюсам.

Способы запуска измерения

В зависимости от задачи доступны внутренний и внешние способы запуска измерений: по состоянию любого канала вспомогательных контактов, по состоянию любого канала полюсов, по уставкам аналоговых каналов (вольтметр, ток, токовые клещи) и по состоянию инкрементного датчика перемещения.

Проверка выключателя в режимах первого отключения (First Trip) и первого включения*

Позволяет оценить реальное техническое состояние выключателя после длительного простоя за счёт имитации аварийного срабатывания. Диагностика выполняется без прямого подключения к главным контактам и цепям управления — определение моментов срабатывания осуществляется с помощью токовых клещей. Режим First Trip выявляет скрытые дефекты, проявляющиеся при первом включении или отключении, и ранее был доступен исключительно в зарубежных аналогах.

Проверка механизма свободного расцепления*

Контроль корректной работы автоматики выключателя при имитации критических режимов помогает оценить способность выключателя надежно отключаться в любой момент процесса включения, независимо от положения подвижных контактов. Это особенно важно при включении на короткое замыкание, когда требуется гарантированное отключение. Контроль выполняется на участке хода подвижных контактов от момента замыкания до полного включения. Результаты проверки подтверждают соответствие параметров отключения требованиям ПУЭ по току и времени срабатывания.

Проверка защиты от повторного включения («прыгания»)

Специализированный режим для контроля корректной работы блокировки повторного включения при сохранении сигнала на замыкание. Проверка правильности работы защиты, которая предотвращает многократные срабатывания привода и исключает циклическое включение выключателя, в том числе при коротком замыкании.

Проверка в простых и сложных циклах (O–B–O)

Силовой коммутатор ПКВ/М17М поддерживает два режима: коммутацию оперативного тока и подачу внешнего питания (постоянного или переменного тока). Благодаря этому возможно выполнение как одиночных операций, так и сложных циклических последовательностей с токами электромагнитов до 30 А.

Ресурсные испытания выключателей

ПКВ/М17М использует силовой коммутатор при многократном тестировании выключателей во время пусконаладочных работ и капитального ремонта. Режим автоматически фиксирует характеристики коммутационного аппарата через заданное число циклов для оценки механической и электрической износостойкости выключателя.

Табличное представление результатов измерений

Результаты диагностики выводятся в виде таблиц с измеренными и вычисленными параметрами для каждой операции цикла. В таблицах отображаются: полное и собственное время включения, полный ход, вжим, дребезг по ходу и по времени, перелёт, отскок и другие параметры. Пользователь может задавать паспортные значения объекта, а прибор автоматически выделяет отклонения от нормы.

Представление измерений в виде графиков

Помимо табличных данных, прибор анализирует состояние выключателя с помощью графиков, поддерживающих масштабирование и работу с курсорами. Графики отображают зависимость скорости от времени и хода, зависимость токов и напряжений электромагнитов от времени и хода, а также диаграммы процессов замыкания и размыкания контактов

Адаптация крепёжных приспособлений

ПКВ/М17М совместим со всеми типами выключателей отечественного и зарубежного производства. При необходимости использования нестандартных крепёжных элементов или специализированных шаблонов производитель оказывает поддержку в их проектировании, изготовлении и последующих испытаниях.

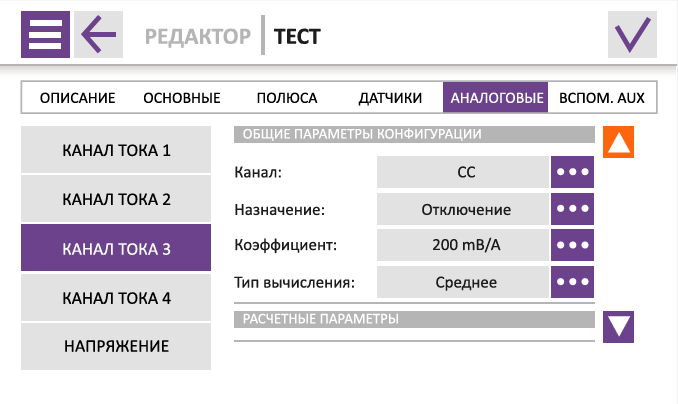

Окно настройки аналоговых каналов

Окно в режиме "ожидание пуска"

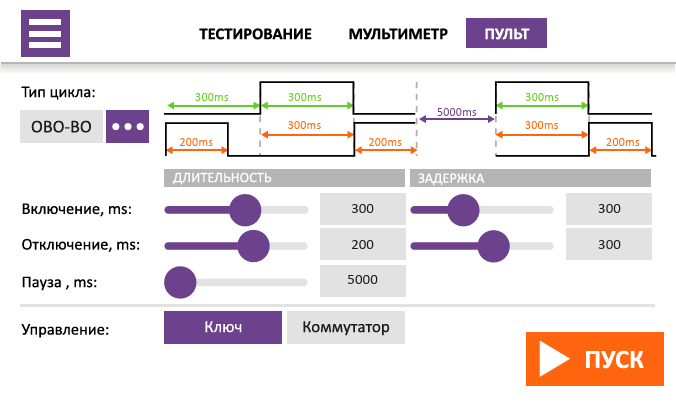

Окно настройки измерения

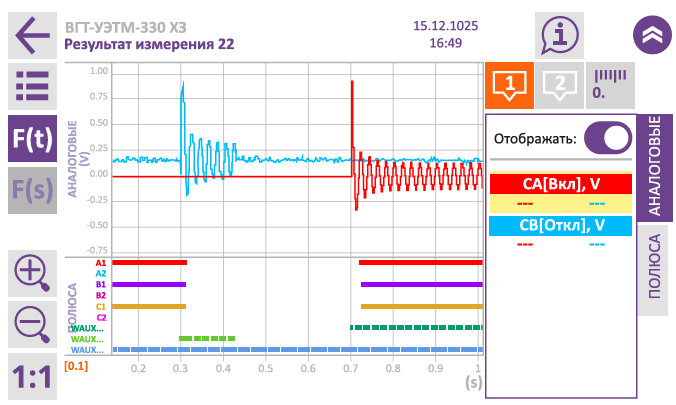

Представление измерений в виде графиков

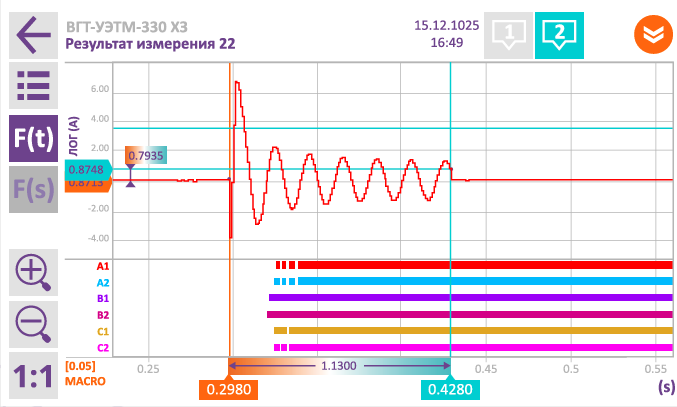

Представление измерений в виде графиков

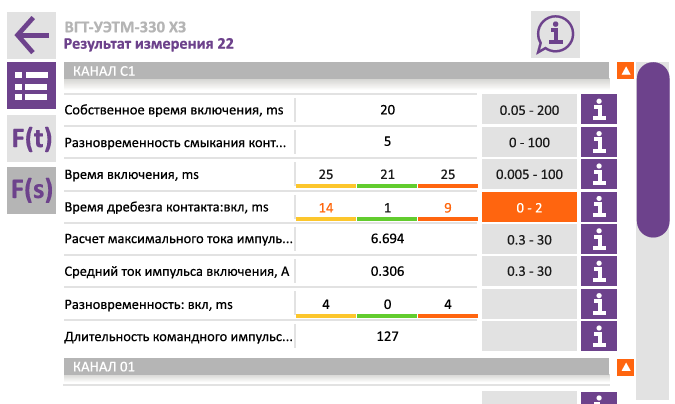

Табличное представление измерений
