PCA2 - анализатор состояния систем выключателя под нагрузкой от Megger

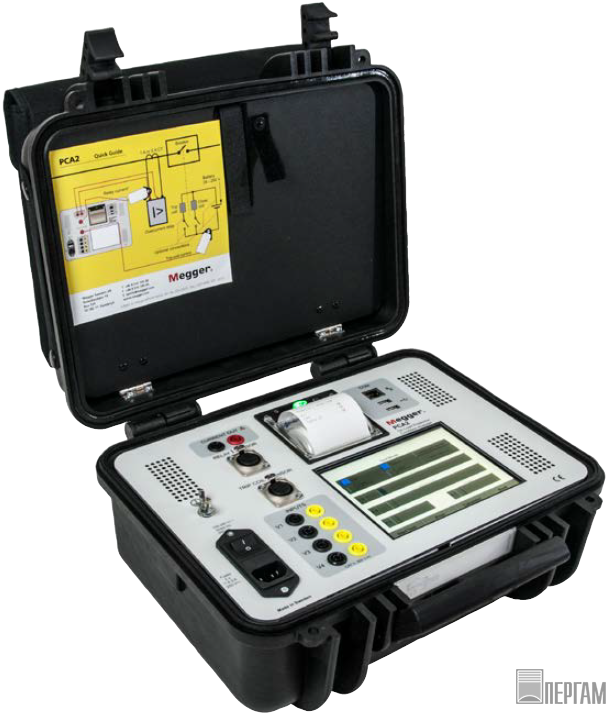

Анализатор состояния систем выключателя под нагрузкой Megger PCA2

  • Поставляется в минимальные сроки
  • 12
    Гарантия на Megger PCA2: 12 месяцев

PCA2 – это система оценки и регистрации работоспособности полностью всей защиты подстанций. Она позволяет тестировать целый ряд элементов системы защиты. Ее источник тока с расширенными характеристиками и программным управлением позволяет вводить точную величину тока в реле, когда система защиты находится под нагрузкой. При этом может быть определено критически важное "первое размыкание" реле или выключателя и проведен автоматический анализ.

Хорошо известно, что после длительного периода бездействия у реле и автоматических выключателей может снизиться скорость срабатывания. Идеальный способ тестирования любой системы защиты – это точное моделирование условий, которые имеют место при аварийной ситуации в системе, где ранее отсутствовали возмущения, с одновременной регистрацией ее рабочих характеристик. Выполнение, например, такого теста как "первое размыкание" в системе, которая не работала в течение длительного времени, позволяет получить очень полезные данные о том, как система будет работать в данной реальной аварийной ситуации.

Традиционно различные компоненты системы защиты (реле, выключатели, системы питания отключающих катушек, токовые трансформаторы, обмотки и т.д.) тестируются индивидуально, предварительно вручную тестируемая цепь переводится в режим офлайн. Современные стратегии обслуживания требуют эффективных технологий с минимальным вторжением в тестируемую систему , которые могут обеспечить возможность компьютеризированной регистрации характеристик всей системы полностью и при минимуме ее простоя.

  • Полное и одновременное тестирование системы
    защиты и ее компонентов (реле, выключатели,
    системы питания отключающих катушек, токовые трансформаторы, обмотки и т.д.)
  • Регистрация полной последовательности работы
    системы защиты (до, во время и после аварийного состояния/размыкания/повторного включения)
  • Определение критически важного "первого размыкания"
  • Комплект аппаратных средств для ввода тока под нагрузкой или без нагрузки / таймер
  • Анализатор выключателей под нагрузкой или без
    нагрузки
  • Универсальный осциллографический регистратор событий с экспортом данных в формате COMTRADE
  • Быстрая передача данных из PC через USB-накопител

​PCA2 также позволяет регистрировать напряжение питания и профиль тока размыкающей катушки, а также дополнительно напряжения, состояние контактов, токи если требуется. Прибор автоматически анализирует данныедля извлечения информации по большинству аспектов, касающихся состояния выключателя и системы защиты в целом. Кроме выполнения комплексной проверки системы защиты, PCA2 может использоваться для тестирования реле максимального тока и автоматических выключателей по отдельности. Он также может использоваться для аналитической оценки большинства других систем защиты, как под нагрузкой, так и без нее. PCA2 – это ключевой инструмент, который позволяет провести рентабельное сосредоточенное на надежности техническое обслуживание (Reliability Centred Maintenance) для систем защиты подстанций.

Системный подход

PCA2 включает в себя современный блок ввода тока с многоканальным регистратором тока / напряжения / положения контакта. Обе функции, как ввод тока, так и регистрация могут использоваться вместе или полностью независимо.

Все управление прибором осуществляется с помощью яркого цветного сенсорного экрана высокого разрешения. Встроенный принтер обеспечивает быструю печать испытательных данных. USB-порт позволяет быстро и удобно передавать результаты в PC через флеш-накопители, а также использовать устройство считывания штрихового кода для быстрого ввода данных об объекте.

Ввод тока под нагрузкой

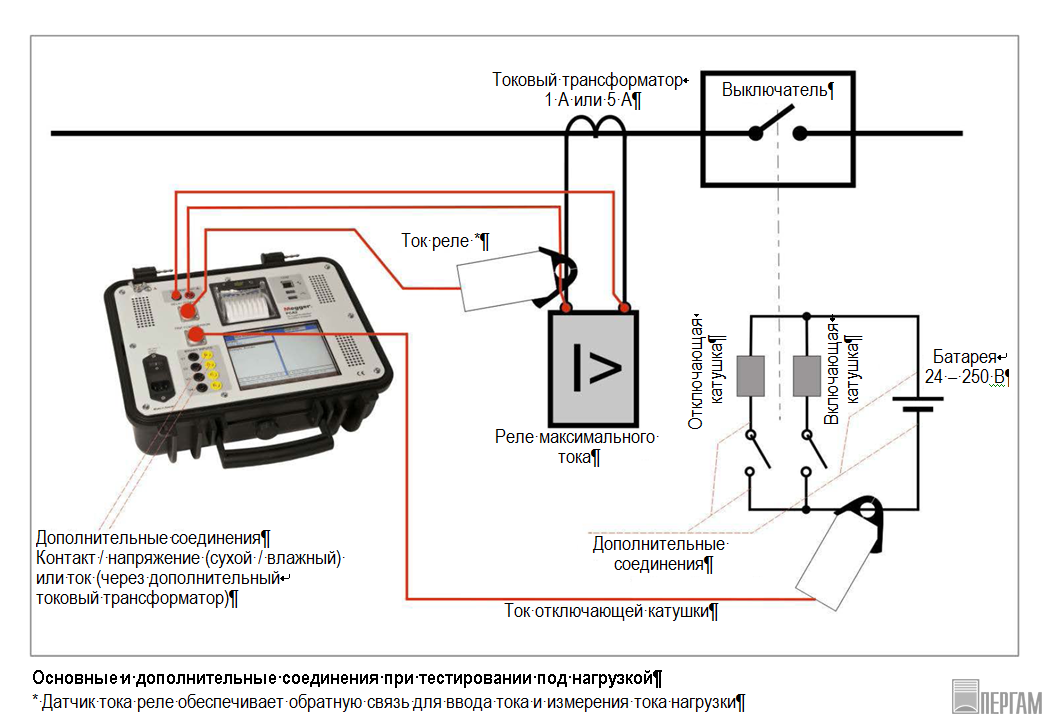

Токовый выход PCA2  может функционировать в одном из двух режимов: как обычное устройство ввода точной величины тока для тестирования реле офлайн, или как специальное устройство для ввода тока в систему, находящуюся под нагрузкой. При использовании ввода тока под нагрузкой, для регистрации тока нагрузки и определения времени срабатывания главного контакта применяются внешние токовые клещи на эффекте Холла, которые также являются элементом цепи обратной связи для того, чтобы обеспечить точный и стабильный ввод тока в реле с компенсацией любого присутствующего тока нагрузки.

Токовый выход

Токовый выход PCA2 реализует цифровую генерацию формы волны и технологию малошумящего коммутирующего усилителя. Процессор генерирует высокоточные формы волны с требуемой амплитудой, частотой и фазовым углом. Контроль и управление параметрами этого выхода осуществляется постоянно, позволяя поддерживать точную форму сигнала с ультранизким искажением, независимо от питающего напряжения или нагрузки. Это гарантирует получение сигналов четкой синусоидальной формы даже в случае сложных магнитных нагрузок с насыщением (например, электромагнитных реле). Если сигнал на этом выходе отклоняется от запрограммированной установки по любой причине (разрыв цепи, перегрузка, и т.п.), то на дисплее отображается предупреждающее сообщение для оператора.

Многоканальный регистратор тока / напряжения / положения контакта

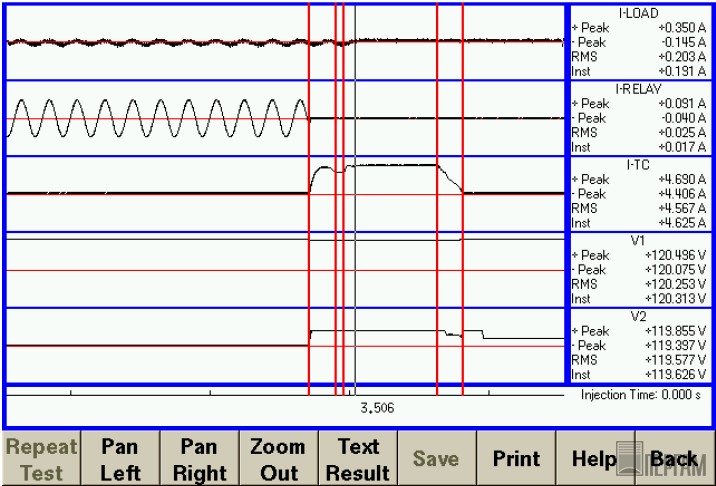

PCA2 также является полноценным высокоскоростным осциллографическим регистратором с памятью 32 Мб, предназначенный для высокоскоростной, с высоким разрешением записи различных сигналов входных каналов, связанных с током,напряжением,состоянием контактов. При этом доступны различные режимы внешнего запуска / остановки, а также режимы "захвата" событий.

Кроме того, что PCA2 обеспечивает мгновенное получение распечатки результатов измерений формы сигналов и временных характеристик реле/выключателей, он позволяет сохранять необработанные осциллографические данные во внутренней памяти или на поставляемой USB-карте для передачи в PC. При этом используется формат файлов промышленного стандарта COMTRADE (стандартный формат IEEE для обмена текущими данными для силовых систем).

Стандартная конфигурация PCA2 имеет 2 токовых канала и 4 канала напряжения / состояния контактов. Каждый вход напряжения / состояния контактов также может использоваться для ввода сигналов от измерительных преобразователей / низкоуровневых сигналов или для записи дополнительных величин тока (используя токовые клещи). Каналы напряжения / состояния контактов также можно напрямую подключать параллельно главным контактам для дополнительного измерения временных характеристик (проскальзывания полюсов и т.п.).

Файлы для Megger PCA2

Возникли вопросы по товару?

Александр Голубев

Здравствуйте! Меня зовут Александр Голубев. Я Региональный представитель компании ПЕРГАМ в Белоруссии.

Готов ответить на ваши вопросы по товару «Megger PCA2». Обращайтесь, если вам нужна консультация или вы хотите оформить заказ. Помогу выбрать подходящее оборудование.

Общие

Температура рабочая

От 0°C до +50°C

Температурах ранения и
транспортировки

От -25°C до +70°C

Влажность

Относительная влажность 5% – 95%
без конденсации

Напряжение сети

100 - 240 В переменного тока, 50 / 60 Гц

Потребляемая
мощность

40 Вт без нагрузки,
600 Вт непрерывно, макс.

Размеры

274 x 247 x 180 мм

Масса

7 кг

Интерфейсы

10/100 Mbs Ethernet 2x USB, USB-карта памяти: 1 Гб – стандартное оборудование.

Дисплей

ЖК-дисплей VGA (640x480), цвета 256k, сенсорное управление

Память

RAM 256 Мб, флеш-память 1 Гб (512 Мб доступно для данных пользователя); часы реального времени с резервным батарейным питанием 1 год

Токовый выход

Диапазон

От 0 до 17 А постоянно
От 17 до 25 А максимум 20 секунд

Разрешение

0.001 A

Выходное напряжение блока питания

±45 В пиковое

Токовые входы

Число токовых входов

2 специально назначенных токовых входа (через поставляемые токовые клещи с датчиками
Холла) для определения тока отключающих катушек и тока реле, а также используемые для обратной связи

Диапазон

±35 A пиковое (25 A среднеквадратическое)

Разрешение

0.001 A

Токовый щуп CP35

Диапазон по току

30 A

Чувствительность по выходу

100 мВ/A

Частотный диапазон

до 100 кГц (-0.5 дБ)

Разрешение

±1 мА

Входы напряжения/сигналов контактов

Число входов

4 универсальных, гальванически развязанных входа с возможностью их выбора, как входов для напряжения или как входов для регистрации
состояния сухих/влажных контактов.

Диапазон

±300 В пиковое и ±10 В пиковое (для измерительных преобразователей/датчиков и т.п.)
