Рефлектометр BAUR TDR 510

Портативный импульсный рефлектометр BAUR TDR 510
Артикул: 22504
Цена по запросу
Поставляется в минимальные сроки
Гарантия производителя:
18 месяцев
BAUR TDR 510
описание в pdf

Быстрое определение мест повреждения кабеля нажатием одной кнопки

  • Параметрируемый для различных диапазонов измерений и типов кабеля
  • Безопасные измерения под напряжением со степенью защиты CAT IV / 600 В в соответствии с действующими стандартами (c разделительным фильтром*)
  • Идеально подходит для определения мест повреждений кабелей, используемых в области телекоммуникаций, видеотехники, обработки данных и систем безопасности

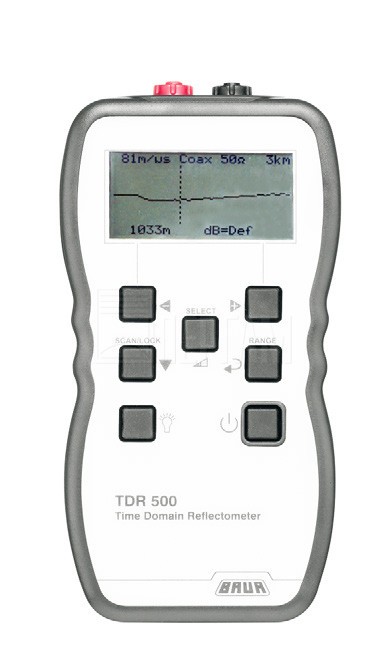

Портативные импульсные рефлектометры BAUR TDR 500 и TDR 510 служат для определения мест повреждений всех видов металлических кабелей, как например, силовых кабелей, коаксиальных кабелей, кабелей передачи данных и кабелей связи. Метод импульсной рефлектометрии позволяет проверять кабели на разрыв, короткое замыкание, контакт, несанкционированное разветвление (незаконный отбор электроэнергии), попадание воды и прочие неисправности кабельной проводки, вызывающие изменения импеданса кабеля. Одновременно определяется длина кабеля и отображается расстояние до места повреждения. Оба прибора, благодаря диапазону измерений от 7 м, прекрасно подходят для определения мест повреждений кабеля на коротких участках, например, для абонентских (подомовых) ответвлений сети. При этом, TDR 500 и TDR 510 также показывают высокую точность измерения на больших измерительных участках длиной до 6 км. TDR 510:BAUR TDR 510 имеет встроенную память, вмещающую до 50 сообщений, за счет чего обеспечивается возможность сравнения рефлектограммы текущего измерения с рефлектограммой, сохраненной в памяти прибора. С помощью специализированного ПО для обработки рефлектограмм можно загрузить сохраненные данные измерений через USB-интерфейс на ПК и провести их последующую обработку. Для сравнения актуальных измерений с данными измерений, выполненных в прошлом, эти данные также можно загрузить обратно с ПК на TDR 510.

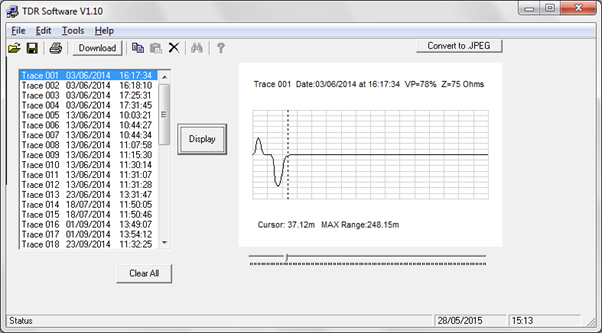

TDR 510– пример скриншота рефлектографического ПО

Характеристики

  • Компактный и легкий импульсный рефлектометр весом всего 350 граммов
  • Степень защиты CAT IV / 600 В* для обеспечения максимальной безопасности в соответствии с EN 61010 (c разделительным фильтром*)
  • 11 измерительных диапазонов от 7 м до 6 км
  • Регулируемые значения импеданса кабеля 25, 50, 75 и 100 Ом, а также скорости распространения сигнала
  • Выходной импульс от 3 нс до 3 мс
  • Встроенный генератор звуковой частоты 810 – 1100 Гц
  • Доступны 2 режима измерений:
    • Одиночный импульс для обнаружения простых, постоянных неисправностей
    • Многоимпульсный режим для локализации заплывающих повреждений
  • Влаго- и пылезащищенный по IP 54 TDR 500
  • Изменяемая настройка усиления TDR 510
  • Встроенная память объемом до 50 сообщений
  • Возможность сравнить рефлектограмму текущего измерения с рефлектограммой, сохраненной в памяти прибора.
  • USB-интерфейс для обмена данными между ПК и TDR 510
  • Специализированное рефлектографическое ПО для проведения анализа и дальнейшей обработки данных измерений на ПК в среде Windows (возможно провести сравнение до 3 рефлектограмм)

Технические характеристики BAUR TDR 510

Технические характеристики

Определение мест повреждений кабеля
Импульсное напряжение 5 В (в разомкнутой цепи)
Ширина импульса 3 нс – 3 мс
Выходной импеданс 25, 50 , 75 или 100 Ом; регулируется
Частота дискретизации 2 измерения в секунду или одиничное измерение (кроме диапазона 3 км /6 км)

Передатчик звуковой частоты

810 – 1 100 Гц
Диапазон измерений м /футы: 7 / 23, 15 / 49, 30 / 98, 60 / 197, 120 / 394, 250 / 820, 500 / 1 640
км /футы: 1 / 3 280, 2 / 6 560, 3 / 9 850, 6 / 19 000
Выбор диапазона измерений В ручном режиме
Скорость распространения (v/2), регулируется – в диапазоне 1 - 99 % как понижающий коэффициент в % от скорости света
– в м/μс или футах/μс (как v/2)
Разрешение около 1 % от диапазона измерений
Точность 1 % от выбранного диапазона измерений (при равномерной скорости распространения сигнала)
Общие данные
Аккумулятор Щелочные элементы 1,5 В IEC LR6 (4 шт.)
Автоматическое отключение TDR 500: 1, 2, 3, 5 мин. или функция деактивирована
Отображение на мониторе ЖК-дисплей с фоновой подсветкой, разрешение 128 х 64 пикселя
Температура окр. среды (рабочая) от -10 до +50 °C
Температура хранения от -20 до +70 °C
Габариты (Ш x В x Г) прибл. 90 x 165 x 37 мм
Вес прибл. 350 г (12 унц.)
Защита от перенапряжения 250 В перем. ток
Степень защиты (c разделительным фильтром) CAT IV / 600 В
Номинальное напряжение сети (фаза-нейтраль) пост. или пер. токадейст.: 600В
Вид защиты IP 54
Безопасность и ЭМС Соответствует директиве ЕС (знак "СЕ") по низковольтному оборудованию (2014/35/ЕС), директиве ЕС по электромагнитной совместимости (2014/30/ЕС)
Управление данными (TDR 510)
Интерфейс для передачи данных USB 2.0
Объем памяти 50 сообщений

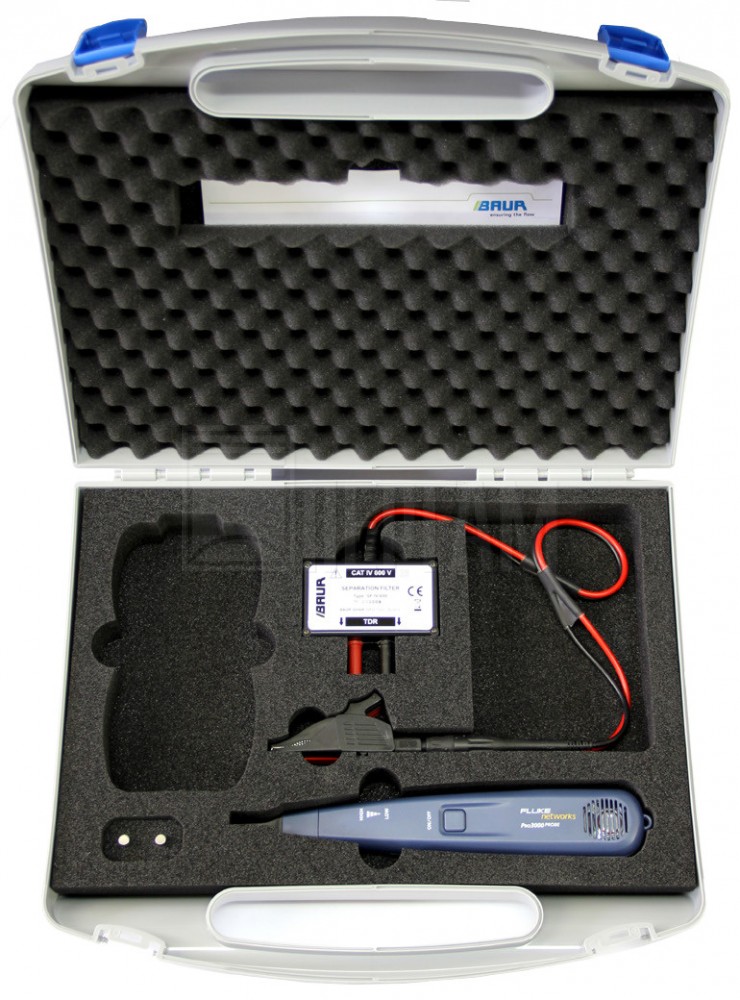

Разделительный фильтр (опция)
Номинальное напряжение CAT IV 600 В
Номинальная частота 50/60 Гц
Предохранители 1000 V; 0,5 A быстрый (6,3 x 32 мм)
Габариты (Ш x В x Г) прибл. 85 x 50 x 28,5 мм
Вес прибл. 200 г

Объем поставки TDR 510

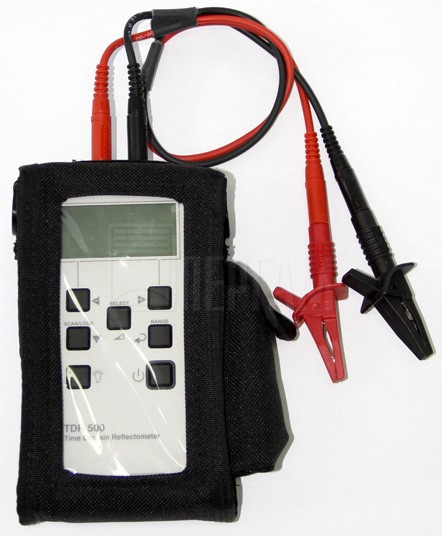

  • Импульсный рефлектометр BAUR TDR 510
  • Рефлектографическое ПО на CD-диске
  • 2 соединительных кабеля, каждые 0,5 м
  • 2 пружинных зажима
  • USB-кабель

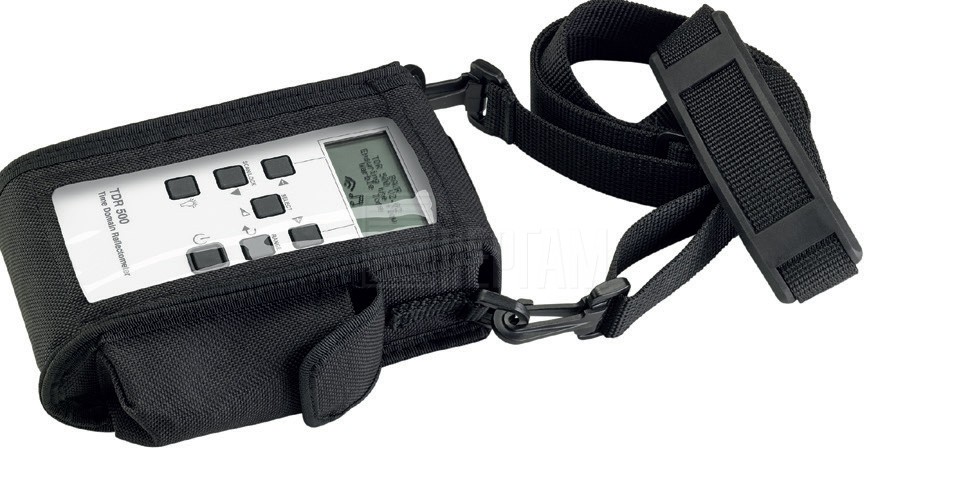

  • Сумка для переноски прибора, включая ремень
  • Руководство по эксплуатации
