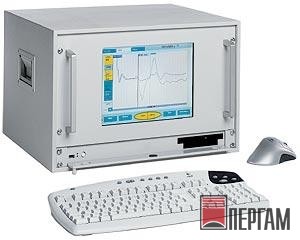

Рефлектометр BAUR IRG 3000

Прибор для определения мест повреждений кабеля BAUR IRG 3000
Артикул: 21520
Цена по запросу
Поставляется в минимальные сроки
Гарантия производителя:
18 месяцев

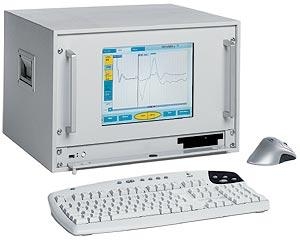

BAUR IRG 3000
описание в pdf

Рефлектометр irg 3000

Прибор IRG 3000 применяется для определения мест повреждений кабелей. В этом приборе хорошо зарекомендовавшие себя методы испытаний объединены с современной электроникой. Рефлектометр IRG 3000 предназначается для использования в составе мобильной лаборатории для испытания кабелей на базе автофургона. Все операции выполняются с помощью программного обеспечения, управляемого посредством меню, что облегчает работу с системой. Для всех методов измерения предусматривается автоматический режим работы, в котором используются предварительно заданные параметры измерений. После активации автоматического режима на экране отображается обработанная эхограмма с полным анализом трассы кабеля. Возможна также ручная установка параметров измерения. Эхограмма и все относящиеся к измерению данные могут быть сохранены на жёстком диске персонального компьютера. Вывод на печать эхограммы и данных измерения осуществляется посредством функции «Report» (отчёт) при наличии подсоединённого принтера.

С использованием импульсного генератора с выходным импульсным напряжением 20 - 160 кВ и встроенного регистратора неустановившихся процессов, прибор IRG 3000 способен выполнять измерения в соответствии со следующими методами:

  • Метод отражения импульсов (TDR= рефлектометрия)
  • Метод вторичного импульса (SIM) совместно с SA 32
  • Метод вторичного импульса в режиме постоянного тока (SIM DC) совместно с SA 32
  • Мультиимпульсный метод (SIM-MIM) совместно с SA 32
  • Дифференциальный метод вторичного импульса совместно с SA 32
  • Импульсный токовый метод (ICM) совместно с SK 1D
  • Метод анализа затухания сигнала совместно с CC 1
  • Дифференциальный импульсный токовый метод совместно с SK 3D
  • Дифференциальный метод анализа затухания сигнала совместно с SK 3D

Метод вторичного импульса

Рефлектометр IRG посылает в тестируемый кабель низковольтный импульс, отражение которого от конца кабеля имеет положительную полярность. При первом измерении неисправность с высоким сопротивлением не видна на эхограмме. Высоковольтный импульс, поступающий от генератора импульсов SSG, создаёт дугу в месте повреждения кабеля. Рефлектометр IRG вновь посылает в тестируемый кабель низковольтный импульс. Этот низковольтный импульс отражается дугой в месте неисправности; отражённый сигнал имеет отрицательную полярность. Обе кривые совмещаются с помощью рефлектометра. Из сравнения наложенных рефлектограмм следует, что позиция неисправности расположена в точке с отражённым сигналом отрицательной полярности.

Импульсный токовый метод (ICM)

Высоковольтный импульс, поступающий от генератора импульсного напряжения SSG, создаёт дугу в месте повреждения кабеля. Образующиеся в результате этого волны переходного процесса перемещаются между точкой возникновения дуги и точкой подключения к системе. Эти волны захватываются устройством коммутации SK1D и передаются в рефлектометр. Расстояние между пиками соседних волн соответствует расстоянию до неисправности от точки подключения к системе (ближний конец кабеля).

Метод анализа затухания сигнала

В дефектный кабель вводится напряжение постоянного тока. По достижении порогового напряжения в месте повреждения возникает дуга, которая создаёт волны переходного процесса. Волны переходного процесса перемещаются между точкой возникновения дуги и точкой подключения к системе. Эти волны захватываются устройством коммутации CC1 и передаются в рефлектометр. Расстояние между пиками соседних волн соответствует расстоянию от точки подключения к системе до места повреждения.
