BAUR Syscompact 2000 portable

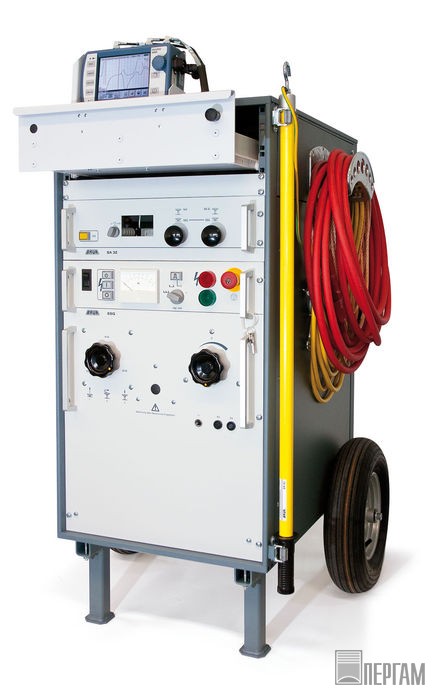

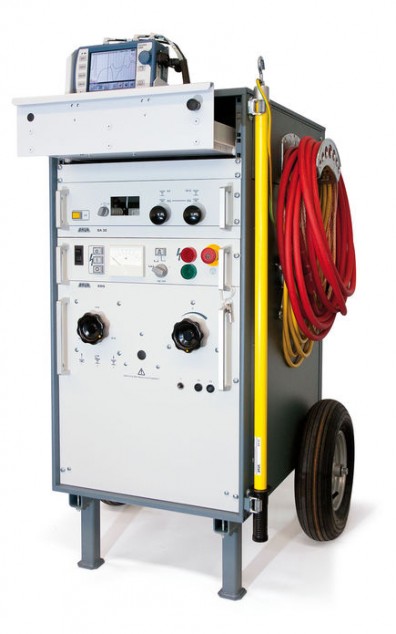

Система для локализации дефектов высоковольтных кабелей BAUR Syscompact 2000 portable
Артикул: 22198
Цена по запросу
Поставляется в минимальные сроки
Гарантия производителя:
18 месяцев
BAUR Syscompact 2000 portable
описание в pdf

Компактные системы серии Syscompact являются самостоятельными и законченными устройствами, полностью обеспечивающими определение неисправностей в кабельных линиях. Эти системы позволяют определить расстояние до места повреждения и обнаружить повреждение кабеля непосредственно на трассе в случае повреждений типа "обрыв" и "короткое замыкание", так и в случае высокоомных повреждений и заплывающих пробоев.

Оператору доступны различные методы поиска мест повреждения и возможность объединения Syscompact с другим вспомогательным оборудованием для поиска мест повреждения. Легкость управления и использование полного спектра методов обнаружения повреждений в кабелях позволяет определять место повреждения кабеля менее чем за час.

Характеристики

  • Поиск низкоомных и высокоомных повреждений, заплывающих пробоев
  • Эффективные методы предварительной локации повреждений
  • Точное определение места повреждения акустическим методом и методом задержки акустического сигнала(совместно с локатором UL 30 и BM 30)
  • Определение повреждений оболочки кабеля (совместно с локатором UL 30)
  • Простота использования
  • Модульность конструкции с возможностью расширения функций
  • Мощное устройство генерации высокого напряжения
  • Интеграция различных методов определения мест повреждения кабеля

Методы предварительной локации:

  • Рефректометрический метод (3 фазы)
  • Метод вторичного импульса (SIM)
  • Метод вторичного импульса с дополнительной стабилизацией дуги (SIM DC)
  • Мультипликсированный импульсный метод (MIM - усовершенствованный SIM)
  • Дифференциальный метод вторичного импульса
  • Импульсный токовый метод (ICM)

Технические характеристики BAUR Syscompact 2000 portable

Технические характеристики

Syscompact 2000 portable

Syscompact 2000M

Syscompact 2000

Syscompact 3000

Электропитание от сети

220 - 230 В

220 - 230 В

220 - 230 В

220 - 230 В

Частота сетевого напряжения

50/60 Гц

50 - 60 Гц

50/60 Гц

50/60 Гц

Выходное напряжение

0-8 кВ / 0-16 кВ / 0-32 кВ

0-8 кВ / 0-16 кВ

0-8 кВ / 0-16 кВ / 0-32 кВ

0-8 кВ / 0-16 кВ / 0-32 кВ

Энергия импульса

1500 – 2100 Дж (в зависимости от SSG)

1000 Дж

500 – 2100 Дж

500 – 2100 Дж

Частота следования импульсов

Одиночный, 10, 20 или 30 импульсов/мин (в зависимости от SSG)

Одиночный, 10 или 20 импульсов/мин

Одиночный, 10, 20 или 30 импульсов/мин

Одиночный, 10, 20 или 30 импульсов/мин

Выходное испытательное напряжение DC

0-32 кВ

0-16 кВ

0-32 кВ

0-32 кВ

Максимальный ток утечки DC

560 мА или 850 мА в зависимости от SSG

300 мА

850 мА

850 мА

Электрическая прочность к входному напряжению

400В AC (50-60 Гц)

400В AC (50-60 Гц)

400В AC (50-60 Гц)

400В AC (50-60 Гц)

Диапазон измерений (при v / 2 = 80 м/мкс)

0 - 65 км (TDR, SIM/MIM)

0 - 260 км (ICM)

0 - 65 км

0 - 65 км

0 - 1000 км

Погрешность

0.2 %

0.2 %

0.2 %

0.2 %

Объем памяти рефлектограмм

100

100

100

> 100’000

Дисплей

TFT 320 x 240 (121 мм x 92 мм)

TFT 320 x 240 (121 мм x 92 мм)

TFT 320 x 240 (121 мм x 92 мм)

Цветной TFT 12,1’’

Рабочая температура

-10 ... +50 °C

-20 ... +50 °C

-20 ... +50 °C

-20 ... +50 °C

Температура хранения

-20 ... +60 °C

-40 ... +60 °C

-40 ... +60 °C

-40 ... +60 °C

Габариты (высота х ширина х глубина) мм

514х790х700 мм

1070х500х490

800х514х700

970х514х700

Вес

Около 160 кг

80 кг

195 – 295 кг

195 – 295 кг
