Устройство для определения фаз BAUR paula

Определение фаз высоковольтных кабелей безопасно, быстро, надёжно

Прибор для определения фаз paula предназначен для точной идентификации фаз средне- и высоковольтных кабелей в заземленном и замкнутом накоротко состоянии. Благодаря тому, что в процессе измерения нет необходимости изменять замкнутое накоротко и заземленное состояние измеряемого кабеля, прибор paula обеспечивает максимальный уровень безопасности для выполняющего испытание персонала и соответствует требованиям безопасности согласно стандарту EN 50110-1 (VDE 0105-1).

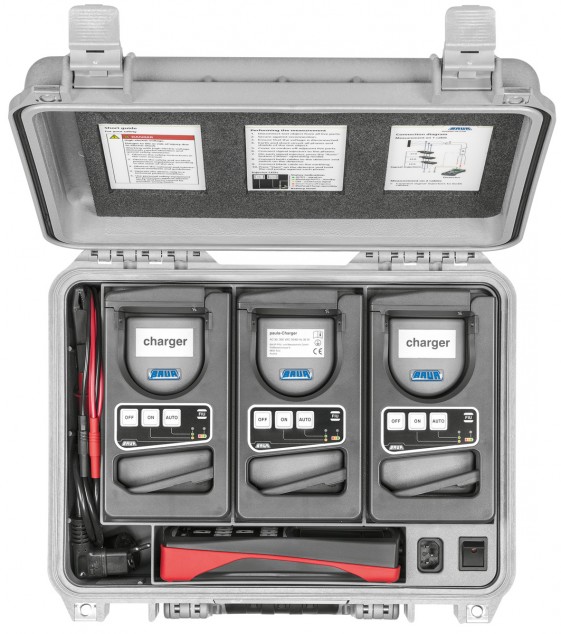

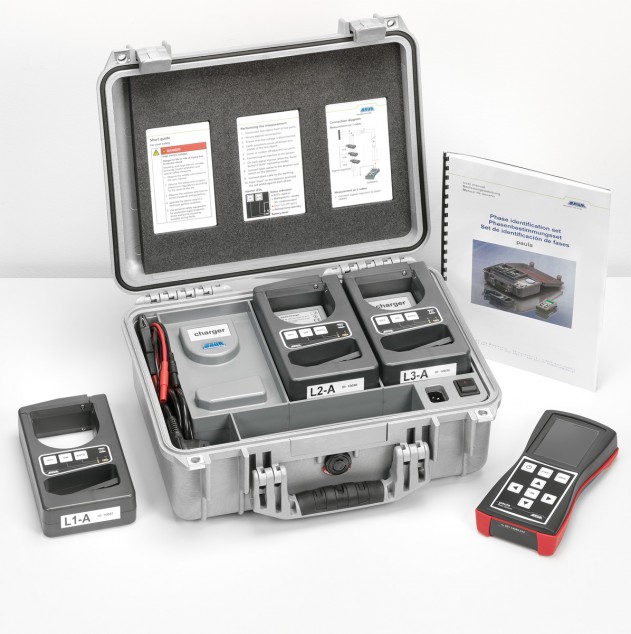

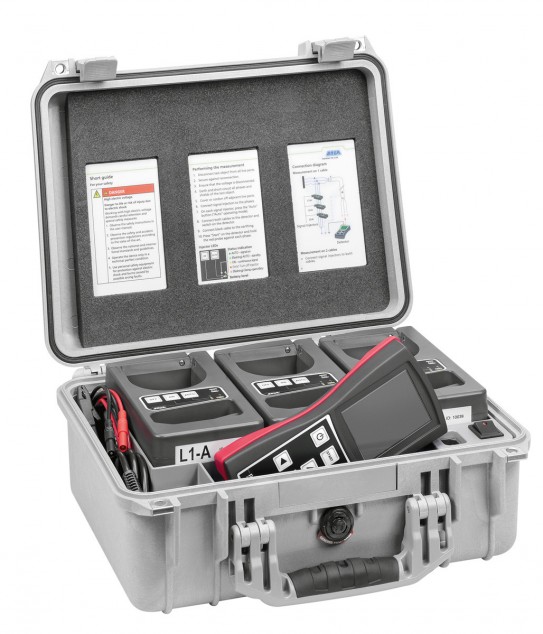

Преимущества комплекта paula:

• Точное определение фаз для кабелей длиной до 40 км
• Высочайший уровень безопасности благодаря использованию с заземленными и замкнутыми накоротко кабелями согласно стандарту EN 50110-1 (DIN VDE 0105-100)
• Благодаря компактной конструкции сигнального зажима пригоден для распределительных устройств всех моделей
• Работа в режиме готовности к эксплуатации до 2 недель (режим Standby)

Стандарт EN 50110-1:2013 (VDE 0105-1:2014-02) предписывает, что все части установки, с которыми выполняются работы, должны быть заземлены и замкнуты накоротко в зоне выполнения работ. Если для выполнения измерения необходимо удалить заземление и отменить закороченное состояние, следует принять другие надлежащие меры обеспечения безопасности.

Прибор чрезвычайно прост в использовании: на одном конце кабеля к заземленным и замкнутым накоротко проводам подключаются сигнальные зажимы, которые индуктивно передают в кабель сигналы на соответствующей каждой жиле специальной частоте. На другом конце кабеля детектор paula регистрирует и обрабатывает эти измерительные сигналы. При касании каждой жилы измерительным наконечником на дисплее детектора отображаются соответствующие фазы — L1, L2 или L3.
Сигнальные зажимы прибора paula предназначены специально для использования в компактных распределительных устройствах и в условиях ограниченного пространства (например, в элегазовых распределительных устройствах SF6).

Схема подключения (2 кабеля)

Характеристики

• Точная идентификация фаз в оба направления перед монтажом муфт
• При низком уровне затухания кабеля возможно определение фаз кабелей длиной до 40 км, что позволяет измерять подводные кабельные линии
• Эффективный метод измерения, исключающий ошибки
• Возможность определения фаз в разветвленных кабельных сетях
• Безопасность и простота подключения
• Нет необходимости присутствия второго человека на другом конце кабеля для определения фаз

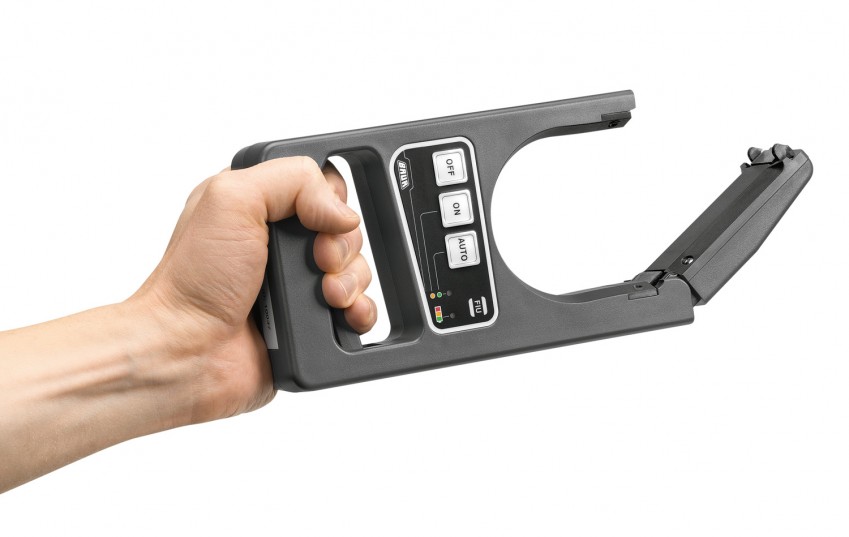

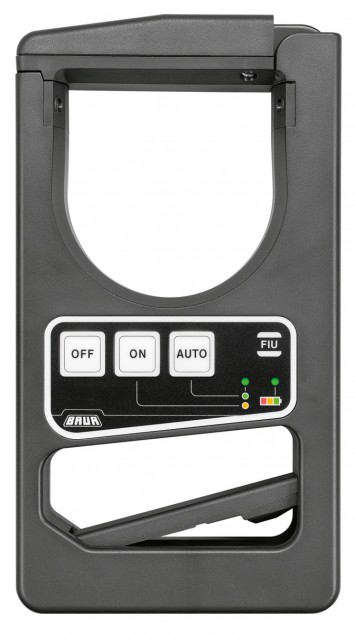

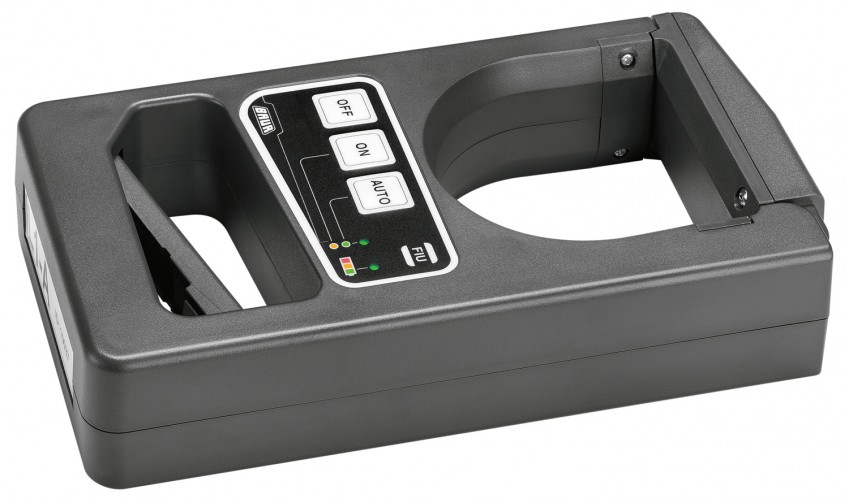

• Инновационная конструкция сигнальных зажимов обеспечивает удобное и стабильное подключение к кабелю
• Благодаря компактной конструкции сигнальных зажимов возможно подключение в компактных устройствах с ограниченным свободным пространством
• Благодаря мощному литий-полимерному аккумулятору сигнальные зажимы могут находится в режиме
• готовности к эксплуатации до 2 недель
• Мощный литий-полимерный аккумулятор позволяет устанавливать сигнальные зажимы в режиме готовности к эксплуатации на срок до 2 недель.
• Удобное для пользователя и интуитивно понятное управление

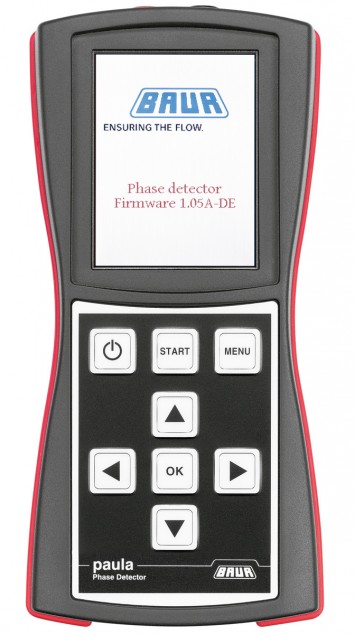

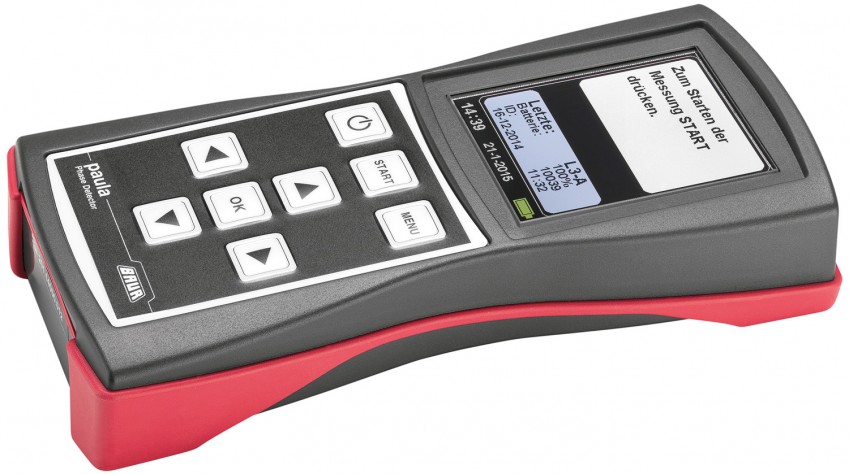

• Информация, отображаемая на детекторе:
  • идентифицированная фаза
  • результаты двух последних измерений
  • состояние аккумулятора сигнального зажима
• Автоматическая самодиагностика детектора после включения
