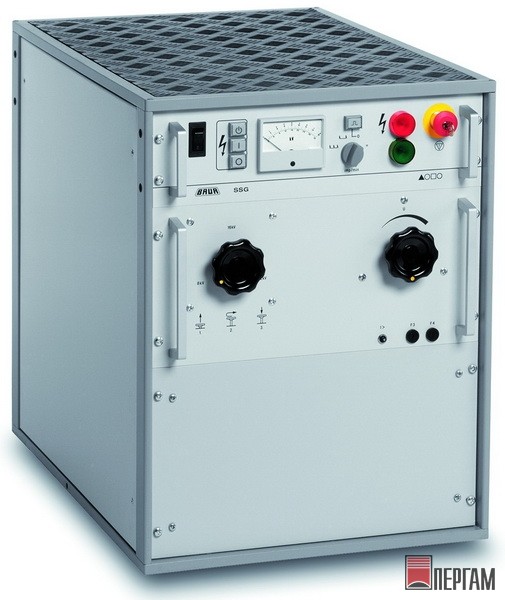

Генератор импульсных напряжений BAUR SSG 2100
Артикул: 22149
Цена по запросу
Поставляется в минимальные сроки
Гарантия производителя:
18 месяцев
BAUR SSG 2100
описание в pdf

Генераторы импульсных напряжений обеспечивают точную локацию высокоомных и низкоомных, а также прерывистых ошибок в кабелях высокого, среднего и низкого напряжения. Напряжение на выходе плавно регулируется в диапазоне 0 - 8 кВ, 0 - 16 кВ и 0 - 32 кВ. Заряд высокомощных конденсаторов разряжается в поврежденный кабель циклически или посредством импульсного переключателя с электромагнитным управлением. При отключении подсоединенные кабели высокого напряжения и внутренние импульсные конденсаторы разряжаются автоматически и отдельно друг от друга.

Генераторы семейства SSG устанавливаются в 19-дюймовую стойку. Различные органы индикации и управления монтируются на передней панели, соединительные разъёмы – на задней стенке. В приборах имеется собственный генератор высокого напряжения, импульсные конденсаторы с повышенной защитой от внешних перенапряжений, запускаемый автоматически и вручную высоковольтный коммутатор, а также встроенное разрядное устройство. Схема управления прибором содержит необходимые цепи аварийной защиты, использующиеся также для подключения внешнего аварийного выключателя и работы блока связи SA 32 (опция).

Принцип действия генераторов импульсного напряжения

Генераторы импульсного напряжения SSG 1100, SSG 1500, SSG 2100 и SSG 3000 сконструированы таким образом, что они генерируют импульсное напряжение с крутым фронтом, которое используется для осуществления пробоя кабеля в месте повреждения. Высокоимпульсный электрический ток в месте повреждения кабеля генерирует электромагнитные и акустические волны, которые расходятся от места повреждения кабеля. Эти волны можно обнаружить на поверхности земли с помощью соответствующих устройств, таких как поисковые катушки или наземные микрофоны. Генераторы SSG 1100, SSG 1500, SSG 2100 и SSG 3000 могут также использоваться для предварительной локации дефектов кабелей. В этом случае они применяются в качестве устройств прожига повреждения в кратковременном режиме, или могут использоваться совместно с рефлектометром и блоком SA 32.

Генераторы SSG 1100, SSG 1500 и SSG 2100 оборудованы таймером, привязанным к частоте электросети, который позволяет автоматически инициировать импульсы с частотами следования 10 имп./мин. и 20 имп./мин. Регуляризация импульсов используется для лучшего различения между сигналами от места повреждения и помехами.

Определение мест повреждения

При работе в режиме постоянного тока с присоединёнными импульсными конденсаторами напряжение увеличивается до тех пор, пока не произойдёт пробой в месте повреждения кабеля. Этот режим особенно рекомендуется для оценки напряжения пробоя, которое требуется при выборе оптимального диапазона для инициирования импульсов. При использовании генератора импульсного напряжения совместно с блоком SA 32 (опция) и рефлектометром, режим постоянного тока может также применяться для предварительной локации неисправностей кабелей.

Технические характеристики BAUR SSG 2100

Характеристики генераторов

  • Высокое импульсное напряжение до 32 кВ
  • Напряжение плавно регулируется
  • Контроль напряжения посредством киловольтметра с 3 диапазонами измерения
  • Высокая импульсная энергия
  • Автоматическое разрядное устройство
  • Импульсный переключатель с электромагнитным управлением и жаростойкими полусферами из вольфрама
  • Безопасное управление согласно VDE 0104
  • Соединительная муфта для внешнего блока аварийного отключения с сигнальными лампами
  • 4 рабочих программы на выбор:
    • Одиночный импульс
    • Низкая импульсная частота
    • Высокая импульсная частота
    • Выход DC
  • защита от термических перегрузок
  • Управляющий выход для системы соединения SA 32 (SIM-MIM)

Технические параметры

SSG 1100

SSG 1500

SSG 2100

SSG 3000

Сетевое напряжение

220-230 В

220-230 В

220-230 В

220-230 В

Опция

110-120 / 240 В

(с внешним авто- или с разделительным трансформатором)

110-120 / 240 В

(с внешним авто- или с разделительным трансформатором)

110-120 / 240 В

(с внешним авто- или с разделительным трансформатором)

110-120 / 240 В

(с внешним авто- или с разделительным трансформатором)

Частота сети

45 Гц до 60 Гц

45 Гц до 60 Гц

45 Гц до 60 Гц

45 Гц до 60 Гц

Макс. потребляемая мощность

(при коротком замыкании)

3.000 ВА

5.000 ВА

5.000 ВА

5.000 ВА

макс. напряжение на выходе

32 кВ

32 кВ

32 кВ

32 кВ

Диапазоны напряжения на выходе

0 - 8 кВ

0 - 16 кВ

0 - 32 кВ

0 - 8 кВ

0 - 16 кВ

0 - 32 кВ

0 - 8 кВ

0 - 16 кВ

0 - 32 кВ

0 - 8 кВ

0 - 16 кВ

0 - 32 кВ

макс. импульсная энергия

1100 Втс

1536 Втс

2048 Втс

3000 Втс

Частота импульсов

10, 20 имп. / мин.

20, 30 имп. / мин.

10, 20 имп. / мин.

10, 15 имп. / мин.

макс. выходной ток в режиме пост. тока

Диапазон напряжения 0 - 8 кВ

Диапазон напряжения 0 - 16 кВ

Диапазон напряжения 0 - 32 кВ

560 мА

280 мА

140 мА

850 мА

425 мА

210 мА

850 мА

425 мА

210 мА

850 мА

425 мА

210 мА

Точность киловольтметра

1,5

1,5

1,5

1,5

Диапазон рабочей температуры

от -20 до +50 °C

от -20 до +50 °C

от -20 до +50 °C

от -20 до +50 °C

Вес без корпуса

79 кг

120 кг

126 кг

147 кг

Размеры корпуса

(Ш x В x Д)

прибл. 514 x 645

x 730 мм

прибл. 514 x 645

x 730 мм

прибл. 514 x 645

x 730 мм

прибл. 514 x 645

x 880 мм
