BAUR KSG 200 / KSG 200 T
Поставляется в минимальные сроки
Гарантия производителя:18 месяцев
Безошибочная, надежная и быстрая идентификация кабелей
- Идентификация любых типов кабелей в обесточенном состоянии
- Надежная верификация идентифицированных данных благодаря высокоточному трехфакторному анализу ATP
- Безошибочная идентификация токоведущих низковольтных кабелей*
- Технология идентификации в соответствии с категорией безопасности CAT IV/600 В*
Система идентификации кабелей KSG 200 предназначена для идентификации одно- или многожильных кабелей, кабельного жгута или кабельной связки. Благодаря использованию системы KSG 200 Вы существенно снижаете риск случайного перерезания токоведущей фазы. Это позволяет избежать:
- опасности травм персонала,
- излишних затрат на ремонт,
- перебоев в подаче энергии клиентам.

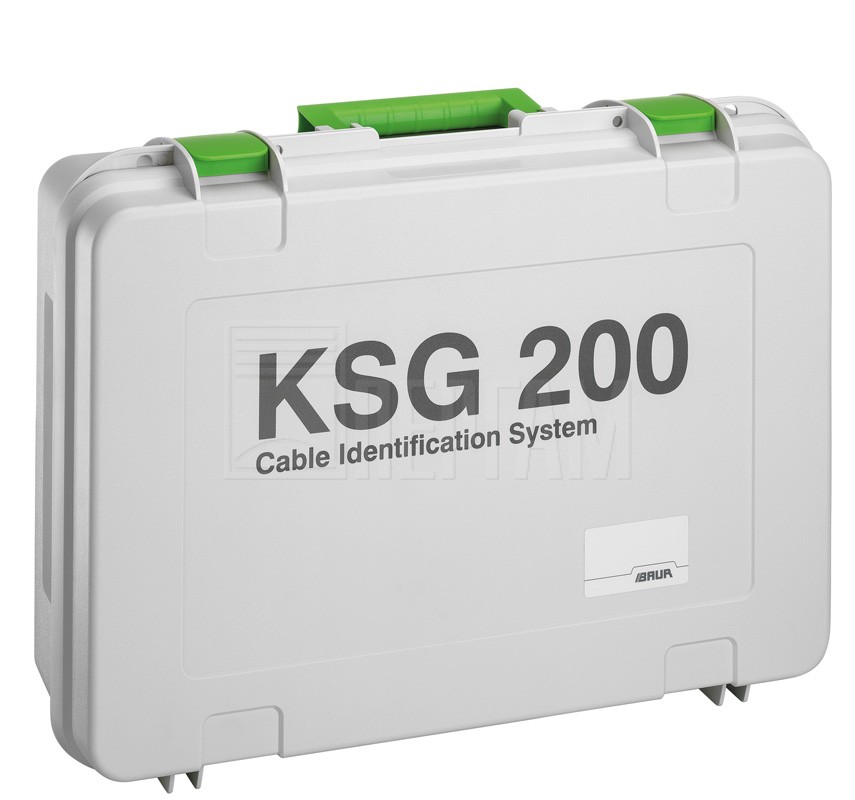

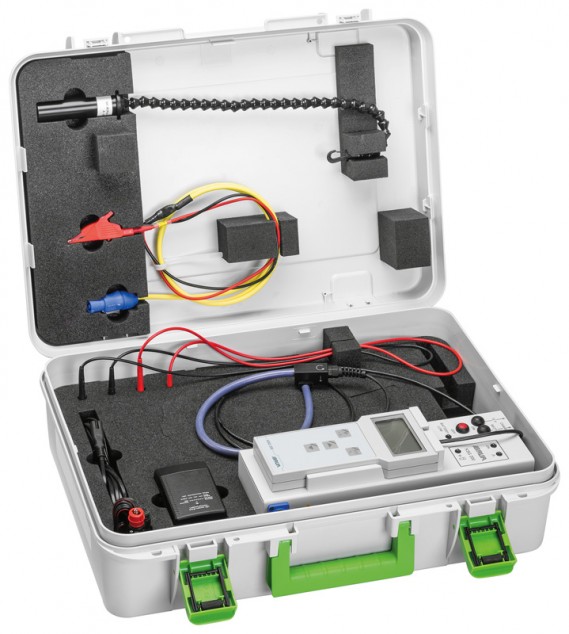

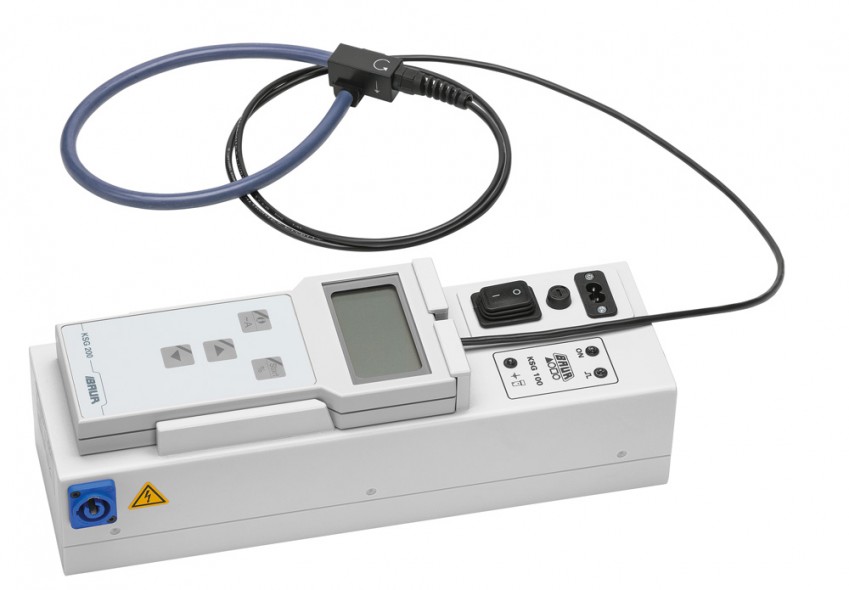

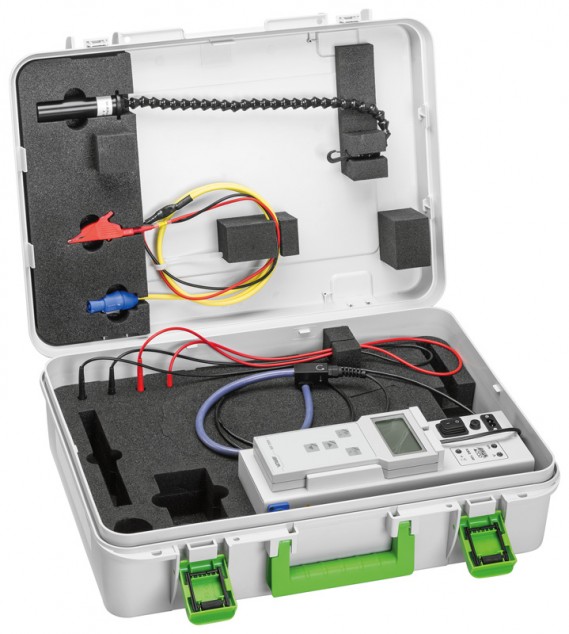

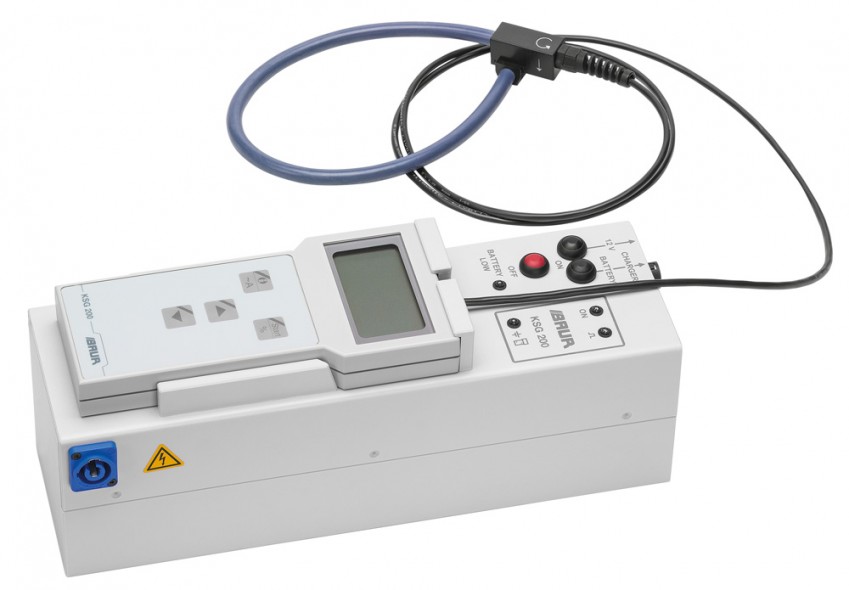

Данная система идентификации кабелей состоит из передатчика и приемника с гибким соединителем. Интеллектуальная электроника позволяет осуществлять обмен данными между обоими компонентами и обеспечивает абсолютно безошибочную идентификацию кабелей благодаря синхронизации времени и фаз, а также автоматической регулировке усиления. Удобное и интуитивно понятное управление системы KSG 200 позволяет использовать ее сразу после приобретения без необходимости интенсивного обучения пользователя. Вся система идентификации кабелей поставляется в одном стабильном транспортировочном кейсе.
Характеристики
- Автоматическая регистрация и анализ передаваемого импульса (анализ ATP):
- амплитуда
- интервал времени (Time)
- направление импульса (полярность)
- Точное определение направления импульса даже при высоком сопротивлении шлейфа вплоть до 400 Ом.
- Импульсный ток до 180 A
- Полностью автоматическая регулировка усиления
- Экспертный режим для ручной регули- ровки усиления в целях безошибочной идентификации кабелей в компактных станциях или на кабельных участках смешанного типа
- Съем сигналов посредством гибкого соединителя для больших диаметров кабеля до 250 мм
- Подача передаваемого импульса осуществляется гальванически или индуктивно с помощью предлагаемых в качестве опции токоизмерительных клещей
- Измерение тока до 199 A
- Неотъемлемый компонент для обеспечения техники безопасности
- Прочное и надежное защитное оборудование
- Эргономичный приемник со встроенным
- ЖК-дисплеем
- Для работы приемника не требуются батарейки
- В качестве опции предлагаются передатчик с интегрированным аккумулятором и возможность подключения внешнего источника электропитания (12-вольтный разъем)
Технические характеристики BAUR KSG 200 / KSG 200 T
Технические характеристики

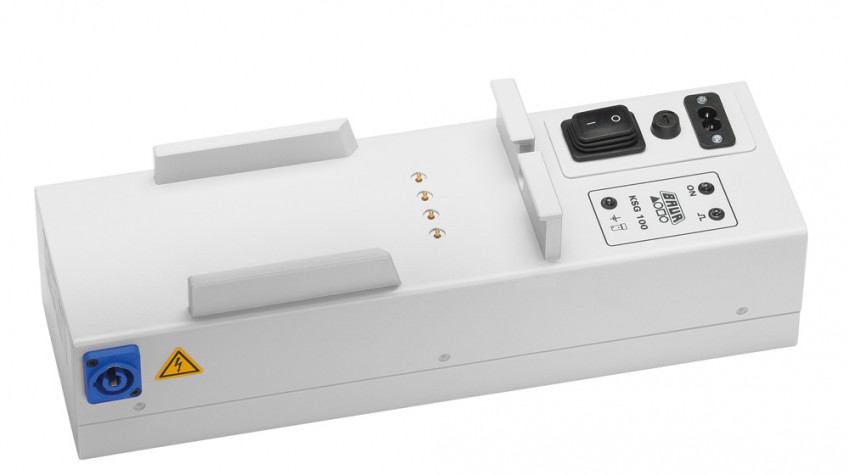

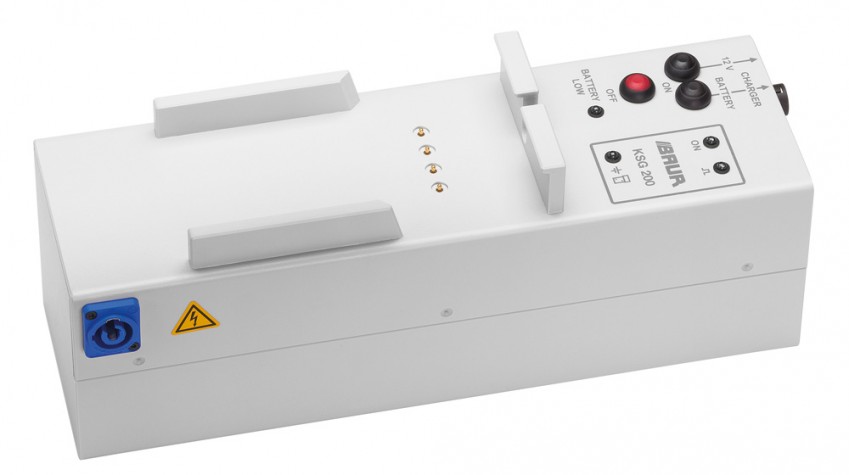

| Передатчик | KSG 200 | KSG 200 A | KSG 200 T | KSG 200 TA |
| Для идентификации обесточенных кабелей | Для идентификации обесточенных кабелей | |||
| Импульсное напряжение | 300 В | 300 В | 300 В | 300 В |
| Импульсный ток | макс. 180 A | макс. 180 A | макс. 180 A | макс. 180 A |
| Частота импульсов | 15 импульсов в минуту | 15 импульсов в минуту | 15 импульсов в минуту | 15 импульсов в минуту |
| Питание | ||||
| Сетевое напряжение | 115/230/240 В, 50/60 Гц | — | 115/230/240 В, 50/60 Гц | — |
| Питание от внешнего источника | — | 12 В пост. тока | — | 12 В пост. тока |
| Аккумулятор | — | Никель-металл-гидридный аккумулятор, 12 В | — | Никель-металл-гидридный аккумулятор, 12 В |
| Электр. прочность на выходе | — | — | макс. 400 В, 50/60 Гц | макс. 400 В, 50/60 Гц |
| Категория безопасности | — | — | CAT IV / 600 В | CAT IV / 600 В |
| Рабочее напряжение пост. или пер. токадейст. относительно массы: 600 В | ||||
| Класс защиты | II | не треб. в аккумуляторном режиме | II | не треб. в аккумуляторном режиме |
| Вид защиты | IP40 | IP40 | IP40 | IP40 |
| Никель-металл-гидридный аккумулятор, 12 В (KSG 200 A / KSG 200 TA) | |
| Тип аккумулятора | Никель-металл-гидридный аккумулятор, 12 В (10 ячеек); 4,2–5 Ач |
| Прод-ность работы от аккумулятора | прибл. 2,5–3,5 ч; |
| Время зарядки | прибл. 4,5–5 ч |
| Зарядное устройство | |
| Питание | 100–240 В, 50/60 Гц |
| Выходное напряжение | 10,5–20 В пост. тока, 1 A |
| Общие данные по системам идентификации кабелей KSG 200 | |
| Температура окр. среды (рабочая) | от -10 до +55 °C |
| Температура хранения | от -20 до +50 °C |
| Габариты кейса (Ш x В x Г) | прибл. 594 x 174 x 435 мм |
| Масса кейса с передатчиком и приемником | прибл. 6,2 кг (без аккумулятора) прибл. 7,7 кг (с аккумулятором) |
| Безопасность и ЭМС | Удовлетворяет требованиям для марки ровки «СЕ» в соответствии с Директивой по низковольтному оборудованию (2014/35/ЕС) и Директивой по электромагнитной совместимости (2014/30/ЕС), а также по стандарту «Испытания на воздействие внешних факторов» EN 60068-2 и далее |

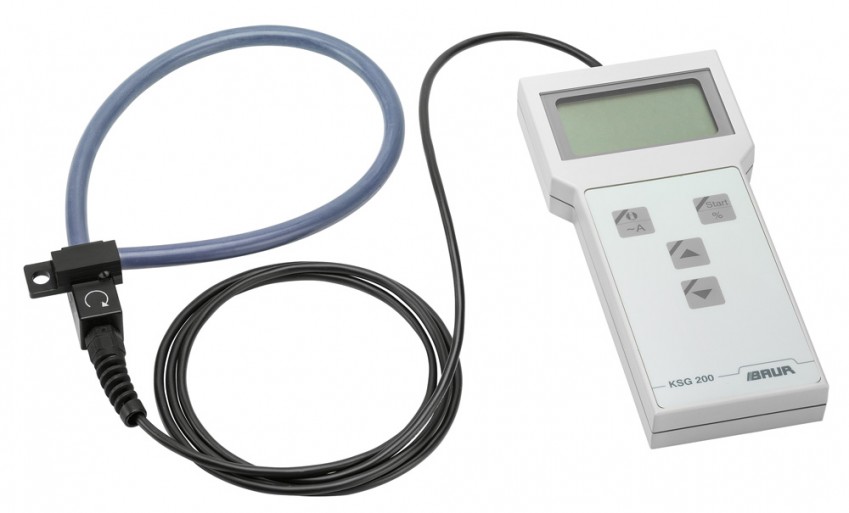

| Приемник KSG 200 / KSG 200 T | |
| Датчик | Гибкий соединитель Ø 150 мм или Гибкий соединитель Ø 250 мм |
| Чувствительность | |
| при гальванической подаче импульса | 100% при сопротивлении шлейфа 400 Ом (I = 0,75 А) |
| при индуктивной подаче импульса | 100% при сопротивлении шлейфа менее 6 Ом |
| Диапазон тока нагрузки | 0–199 А ± 2 %, 50/60 Гц |
| Монитор | ЖК-дисплей |
| Питание | Автоматическая зарядка в держателе передатчика |
| Вид защиты | IP52 |
| Габариты (Ш x В x Г) | прибл. 100 x 25 x 211 мм |
| Вес | |
| с гибким соединителем Ø 150 мм | прибл. 360 г |
| с гибким соединителем Ø 250 мм | прибл. 470 г |
Документы к BAUR KSG 200 / KSG 200 T
Отзывы BAUR KSG 200 / KSG 200 T
Пока нет отзывов.
Обсуждение BAUR KSG 200 / KSG 200 T
Добрый день, Алексей. Данный прибор предназначен для идентификации кабелей в обесточенном
состоянии. Возможна также идентификация кабелей, находящихся
под рабочим напряжением до 400 В.
Прибор является индикатором, поверка на него не требуется.
