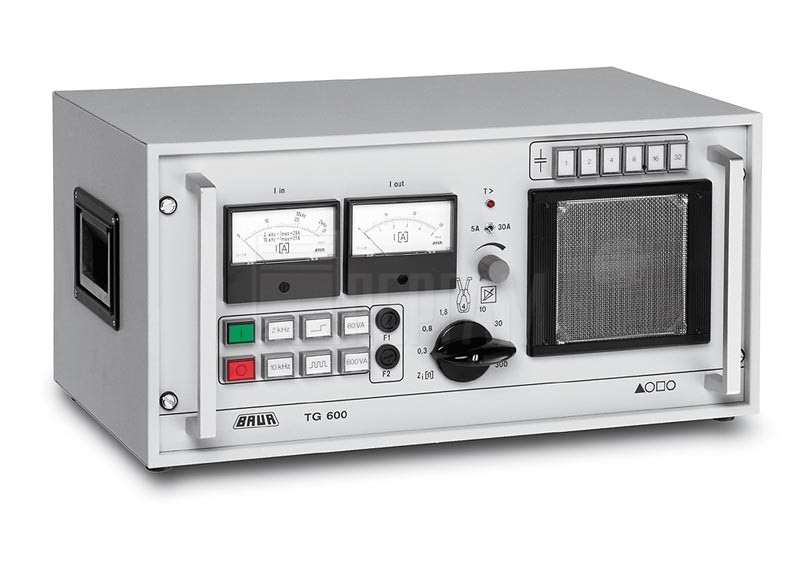

Передатчик звуковой частоты BAUR TG 600

Локализация повреждений кабелей с помощью передатчика BAUR TG 600

Передатчик звуковой частоты TG 600 предназначен специально для точного определения мест повреждений кабеля и муфт методом скрещивающихся магнитных полей и методом затухания минимума. Индикация входного и выходного тока облегчает правильную корректировку.

Компенсационная схема позволяет выполнить термическую разгрузку конечной ступени высокой мощности. Это дает лучшую выходную мощность и более длительную продолжительность включения. Помимо использования для определения места повреждения кабеля, высокая мощность также позволяет проводить операции высокочастотного прожига, прежде всего на сигнальных и телефонных кабелях.

Максимальная выходная мощность может быть установлена на 60 или 600 ВА, при этом уровень 60 ВА в основном предназначен для трассировки и определения глубины залегания кабельных трасс.

Преимущества TG 600

• Высокоэффективный передатчик звуковой частоты, выходная мощность до 600 ВА
• Две рабочие частоты: 2 и 10 кГц, с кварцевой стабилизацией (другие частоты предлагаются по запросу)
• Выход с нулевым потенциалом
• 8-ступенчатая адаптация полного сопротивления, от 0,3 до 300 Ω
• Оптимальная компенсация реактивной мощности с помощью подключаемых компенсационных конденсаторов
• Защита от тепловой перегрузки
• Индикация первичного тока и выходного тока выходного трансформатора

Компенсация реактивной мощности

Благодаря компенсации реактивной мощности уменьшается реактивная мощность на выходном трансформаторе и таким образом увеличивается эффективная выходная мощность. Это позволяет использовать передатчик TG 600 в непрерывном режиме в течение более длительного времени без срабатывания защиты от тепловой перегрузки.

Защита от перегрузки

Прибор оснащен защитой от тепловой перегрузки. Если прибор перегревается, загорается светодиод и выходная мощность снижается до тех пор, пока прибор не остынет в достаточной степени. После остывания прибора выходная мощность снова автоматически повышается. Если выходной ток превысит 30 А, прибор автоматически переключится на меньшую выходную мощность.
