Кабельный локатор BAUR protrac

Кабелеискатель позволит быстро и точно локализовать повреждение кабеля в земле
Артикул: 22768
Цена по запросу
Поставляется в минимальные сроки
Гарантия производителя:
18 месяцев

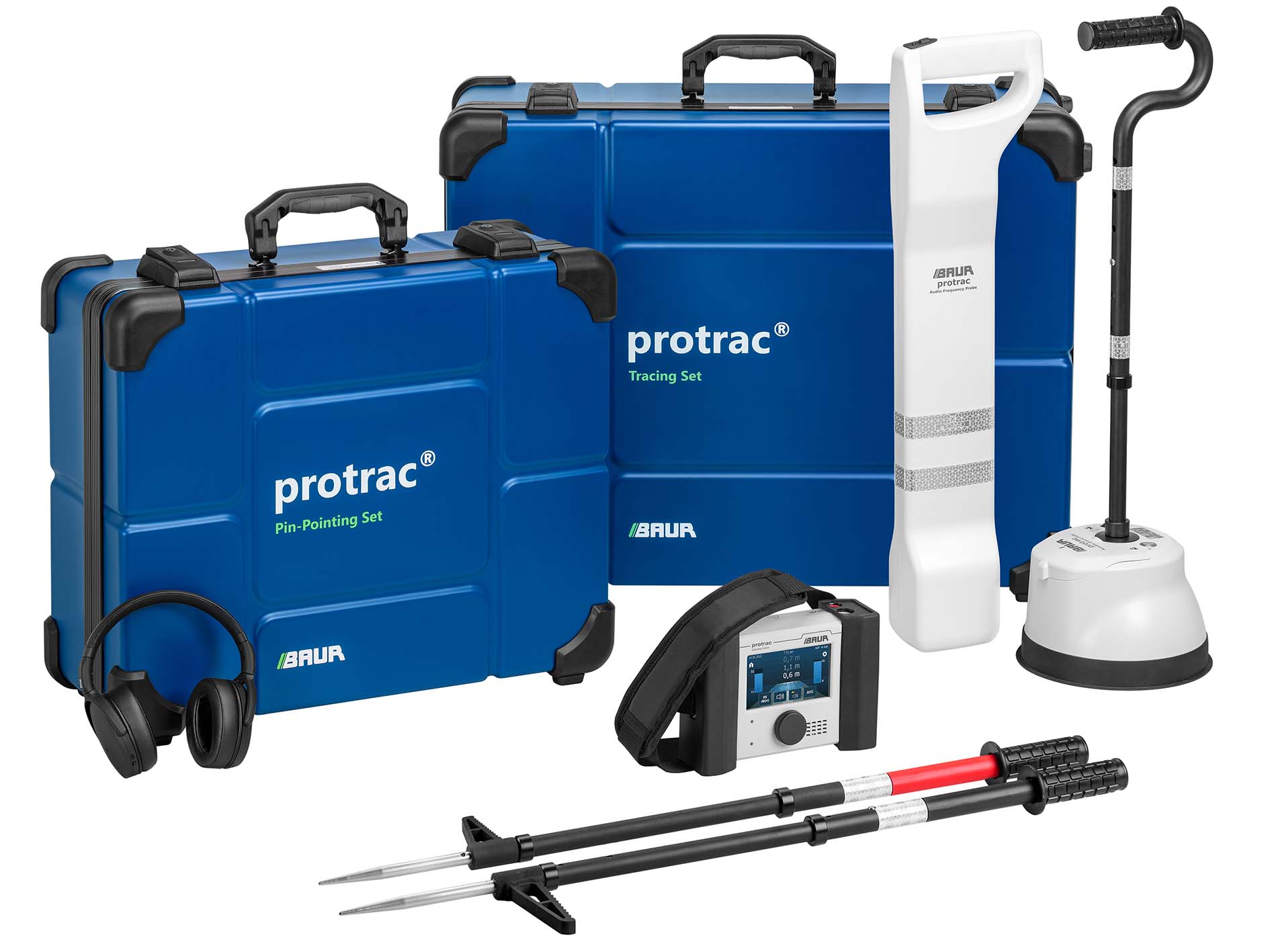

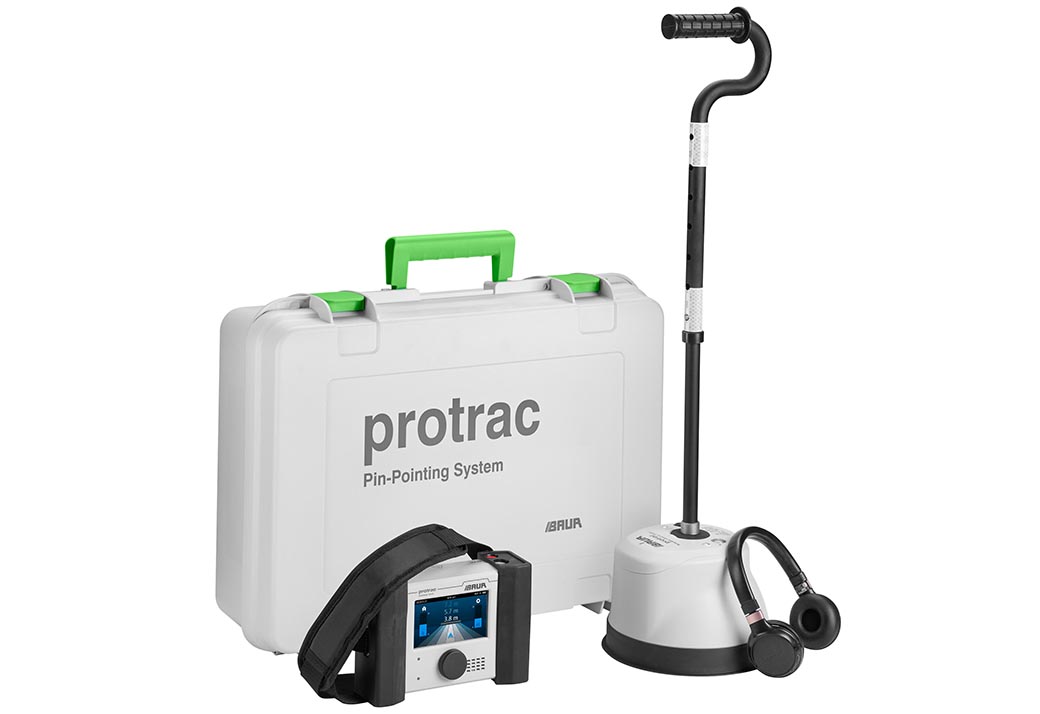

Кабелеискатель BAUR protrac
описание в pdf

Прибор для поиска мест повреждения кабеля и кабельной оболочки

Кабелеискатель protrac разработан компанией BAUR в 2018 году. Прибор предназначен для очень точной локализации повреждений кабеля и кабельной оболочки. Это единая универсальная система, объединяющая в себе акустический и электромагнитный методы точной локализации повреждений и функцию определения мест повреждений кабельной оболочки. Новая двухступенчатая технология обработки сигнала позволяет достигать высокой чувствительности, точности и максимального подавления посторонних шумов. Полученные данные по Bluetooth передаются в наушники и на блок управления CU. Параметры измерения устанавливаются автоматически в зависимости от внешних условий. Работать с системой protrac чрезвычайно просто и удобно, поскольку блок управления, напольный микрофон и наушники имеют беспроводное соединение по Bluetooth (расстояние между блоком управления и напольным микрофоном может составлять до 40 м).

Кабельный локатор protrac предназначен для:

  • точной локализации мест повреждения кабеля акустическим методом;
  • точной локализации мест повреждения кабельной оболочки и замыкания на землю методом шагового напряжения;
  • трассировки кабеля.

Функция двухступенчатого саморегулируемого подавления постороннего шума отфильтровывает окружающие шумы, в динамике или наушниках получаете четкий сигнал пробоя в месте повреждения. Сенсорный емкостный экран с трёхмерной навигацией укажет пользователю место повреждения и направление движения к повреждению кабеля.

Сэкономить время позволяет приложение BAUR Fault Location App: Если информация о маршруте прохождения кабельной трассы содержится в банке данных GIS или была предварительно введена в программное обеспечение вместе с обнаруженным повреждением, приложение отображает эту информацию на карте.

Функции

  • Точная локализация мест повреждения кабеля с помощью акустических и электро- магнитных сигналов;
  • Точная локализация мест повреждения кабельной оболочки и замыкания на землю методом шагового напряжения.

Преимущества системы поиска мест повреждений кабельных линий protrac

Удобство в эксплуатации

  • Все компоненты системы связываются между собой по Bluetooth;
  • Максимальное расстояние между блоком управления и наземным микрофоном может достигать 40 м;
  • Питание с помощью аккумуляторов или батарей;
  • Возможность использования без наушников благодаря интегрированному в блок управления динамику.

Точная трехмерная навигация пользователя

  • Точное перемещение вправо-влево и индикация направления к месту повреждения в трехмерном отображении;
  • Расчет и индикация расстояния до повреждения, а также результатов предстоящих измерений в режиме реального времени.

Отличные акустические качества и дальность

  • Двухступенчатое саморегулируемое подавление постороннего шума ANS (Adaptive Noise Suppression);
  • Конструкция наземного микрофона, гасящая посторонние шумы;
  • Возможность однозначно отличить шум пробоя в месте повреждения от шумов ударных импульсов системы определения мест повреждений кабеля.

Экономия времени благодаря приложению BAUR Fault Location App

  • Использование данных о маршрутах кабельных трасс, доступных в системе BAUR для определения мест повреждений кабеля из банков данных GIS, а также предварительно локализованных мест повреждения, показываемых на карте;
  • Непосредственный доступ к географической информации и ее использование.

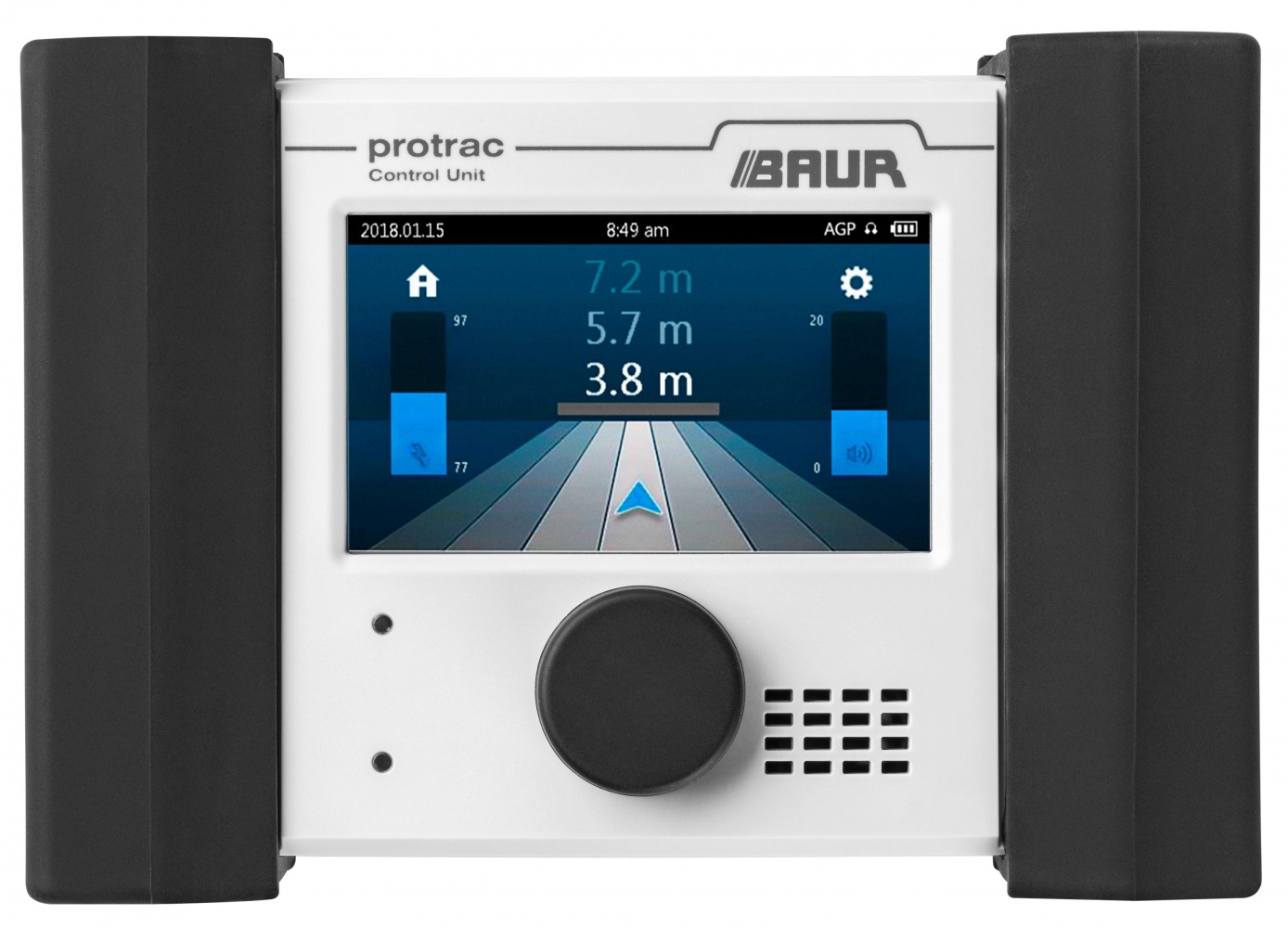

Блок управления CU (Control unit)

Блок управления CU

Блок управления с сенсорным экраном обеспечивает наглядную и интуитивно понятную навигацию к месту повреждения в трехмерном режиме. Индикация направления и расстояния до повреждения, а также прошлых данных позволяет пользователю точно и быстро локализовать место повреждения. Заряда аккумуляторов хватает приблизительно на 6 часов работы.

Наземный микрофон AGP (Acoustic Ground Probe)

Наземный микрофон AGP

Мощный пьезоэлектрический датчик обеспечивает стабильность измерений, долгую непрерывную работу (до 16 часов). Саморегулируемое подавление сигналов помех. Есть возможность отличить звук в месте повреждения от шума ударного импульса системы определения мест повреждений кабеля. Прямая передача данных сигнала на наушники и блок управления CU по Bluetooth (на расстоянии до 40 м). Функция трассировки кабеля. Контактные наконечники различной длины для лучшего контакта с грунтом на рыхлых поверхностях.

Наземный микрофон AGP предназначен для точной локализации и трассировки кабеля. Регистририрует акустические и электромагнитные сигналы. Для регистрации низкочастотного корпусного шума микрофон AGP оснащен резонансным датчиком. Благодаря многоступенчатой обработке сигнала посторонние шумы автоматически подавляются. Для надежного контакта с грунтом на твердых поверхностях с нижней стороны наземного микрофона AGP установлен треножник. Для точной локализации мест повреждения кабеля на рыхлом грунте, например, в песке или в поле, можно навинтить контактный наконечник. Если в течение 5 минут микрофон AGP находится без связи с блоком управления CU по Bluetooth, он автоматически выключается.

Акустический метод поиска повреждений кабеля

Акустический метод предназначен для точной локализации:

  • высокоомных повреждений кабеля;
  • обрывов кабеля или фазы.

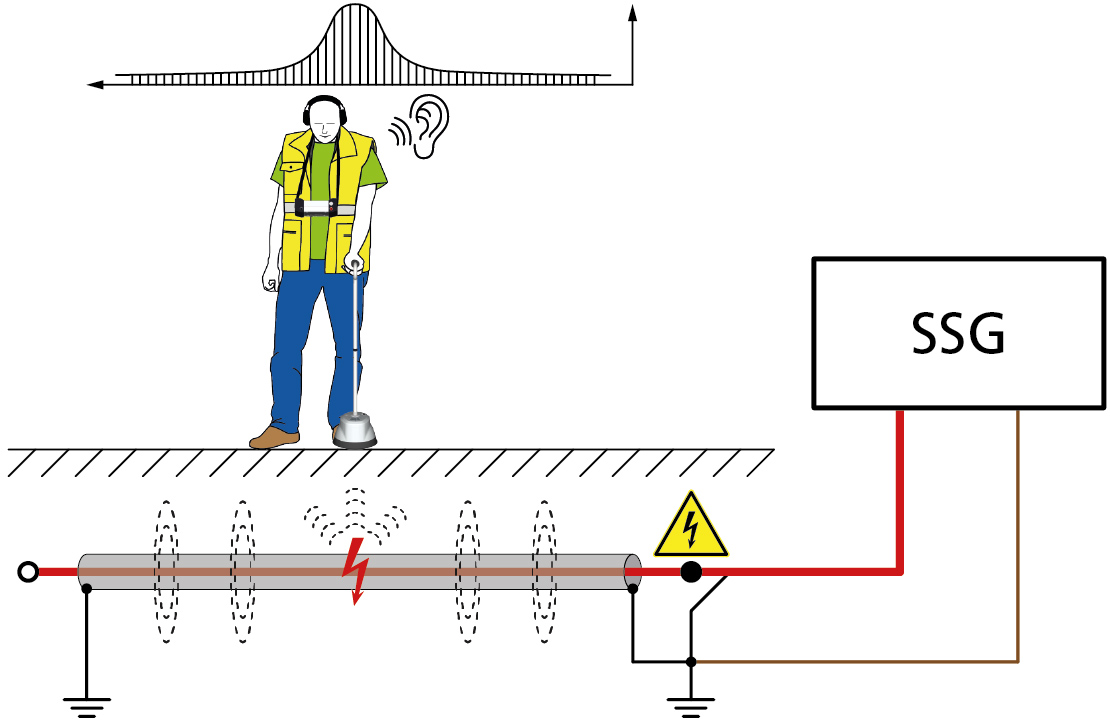

Акустический метод поиска повреждений кабеляНа неисправную фазу кабеля подаются импульсы напряжения, вызывающие пробои в месте повреждения. В результате пробоев возникает акустический и магнитный сигнал. Сравнивается время распространения различных сигналов: Магнитный сигнал распространяется со скоростью, близкой к скорости света, и по нему срабатывает запуск измерения времени приемником. С задержкой по времени наземным микрофоном регистрируется акустический сигнал, распространяющийся со скоростью звука, измерение времени останавливается. На основании разницы во времени между сигналами высчитывается и отображается расстояние до места повреждения. Чем меньше измеренное время, тем ближе наземный микрофон к месту повреждения.

Требуемое оборудование

Оценка акустического и электромагнитного сигналов

Для точной локализации акустическим методом с помощью системы protrac® выполняется сравнение акустического и электромагнитного сигналов (метод наложения сигналов). Это рекомендуется, например, для кабелей, проложенных в трубах или под бетоном: часто в конце трубы или бетонной плиты акустический сигнал является наиболее мощным, что может ввести в заблуждение. Только посредством сравнения с электромагнитным сигналом возможно точное и надежное определение расстояния.

Обрыв кабеля — подключение генератора SSG

На дальнем конце замкните поврежденную фазу накоротко как минимум с одной неповрежденной фазой или — для однофазных кабелей — с экраном и с заземляющим контуром станции.

Изменяющиеся (заплывающие) повреждения

В процессе точной локализации повреждения могут исчезать на короткое время. Причиной тому могут быть изменения повреждений, влажность или слишком низкое выходное напряжение.

  • Повысьте (если возможно) выходное напряжение генератора SSG;
  • Учитывайте тот факт, что высокое и длительное импульсное напряжение может изменить повреждение и тем самым затруднить определение места повреждений кабеля.

Точная локализация при сильном ветре

Сильный ветер может повлиять на чувствительность наземного микрофона AGP. Чтобы улучшить чувствительность наземного микрофона AGP при сильном ветре (уровень шума), просто снимите ручку.

Индикация направляющей стрелки

Сильные периодические помехи могут стать причиной неправильных результатов измерений. Поэтому измерения выполняются только тогда, когда акустический и электромагнитный сигналы подаются в определенном промежутке времени. При этом система protrac анализирует принимаемые сигналы и отображает степень надежности измерения: чем темнее направляющая стрелка, тем надежнее измерение.

ОМП кабельной оболочки: основной принцип

ОМП кабельной оболочки предназначено для локализации:

  • низкоомных повреждений;
  • повреждений кабельной оболочки.

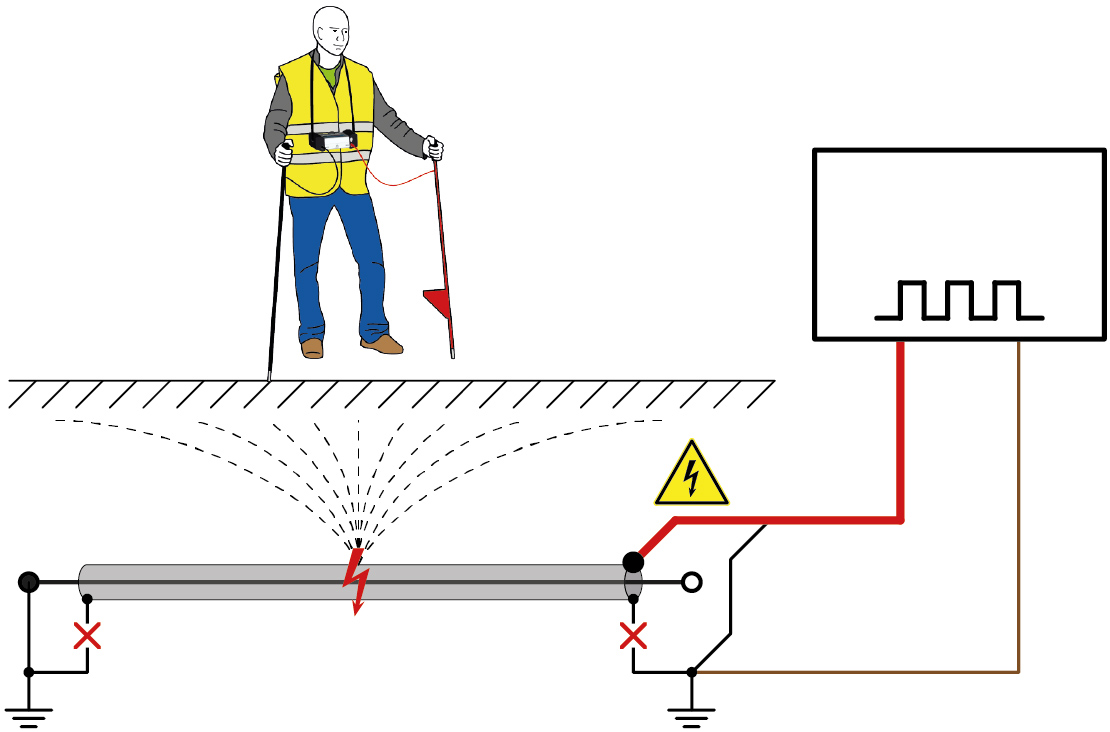

Определение места повреждения кабельной оболочкиДля определения места повреждения кабельной оболочки в поврежденный кабель подаётся серия высоковольтных импульсов. При этом импульсы напряжения разряжаются через сопротивление повреждения, в месте повреждения они переходят в землю и образуют на поверхности земли воронку напряжения. Шаговое напряжение, которое может быть измерено на поверхности земли, повышается в направлении места повреждения и меняет непосредственно над повреждением свою полярность.

Требуемое оборудование для поиска повреждения оболочки кабеля

  • Высоковольтный генератор (например, BAUR shirla);
  • Блок управления CU, щупы для метода шагового напряжения SVP;
  • Для улучшения контакта между щупами SVP и землей при ОМП кабельной оболочки на поверхностях с покрытиями (бетон, асфальт): канистра с соленой водой, губки.

Обнаружение нескольких мест повреждения кабельной оболочки

Когда один кабель имеет несколько повреждений кабельной оболочки, вокруг каждого повреждения возникает воронка напряжения. Это может исказить результаты измерений: Точка между двумя реальными повреждениями кабеля также имеет нулевое напряжение, и ее можно принять за повреждение кабеля. Чтобы распознать данный эффект, при определении мест повреждений кабеля учитывайте смену полярности напряжения.

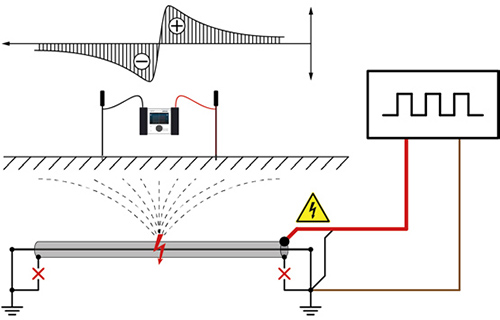

Одно повреждение кабельной оболочки
Одно повреждение кабельной оболочки

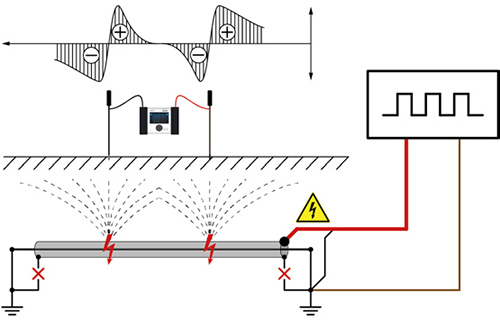

Два повреждения кабельной оболочки
Два повреждения кабельной оболочки

Более точная предварительная локализация повреждения кабельной оболочки

Для более точной предварительной локализации повреждения кабельной оболочки выполните измерение мостом по Глейзеру. Учитывайте информацию, изложенную в руководстве по эксплуатации соответствующего измерительного моста.

Трассировка кабеля

Различают активный и пассивный методы трассировки кабеля:

  • Активный метод
    С помощью передатчика звуковой частоты генерируется определенная частота, которая подается в кабель. Этот сигнал генерирует электромагнитное поле, которое регистрируется и отслеживается на поверхности земли. Этот метод позволяет очень точно определить маршрут прохождения и глубину залегания кабельной трассы.

  • Пассивный метод
    Присутствующая в кабеле сетевая или радиочастота генерирует электромагнитное поле, которое регистрируется и отслеживается на поверхности земли. При использовании данного метода следует учитывать помехи (вызываемые, например, другими кабелями и трубами).

Для однозначной четкой регистрации сигнала используйте активный метод трассировки.

Требуемое оборудование для трассировки кабеля

  • Передатчик звуковой частоты (например, BAUR TG);
  • Блок управления CU, наземный микрофон AGP, наушники Bluetooth;
  • Маркировочные средства для маркировки маршрута кабельной трассы.
