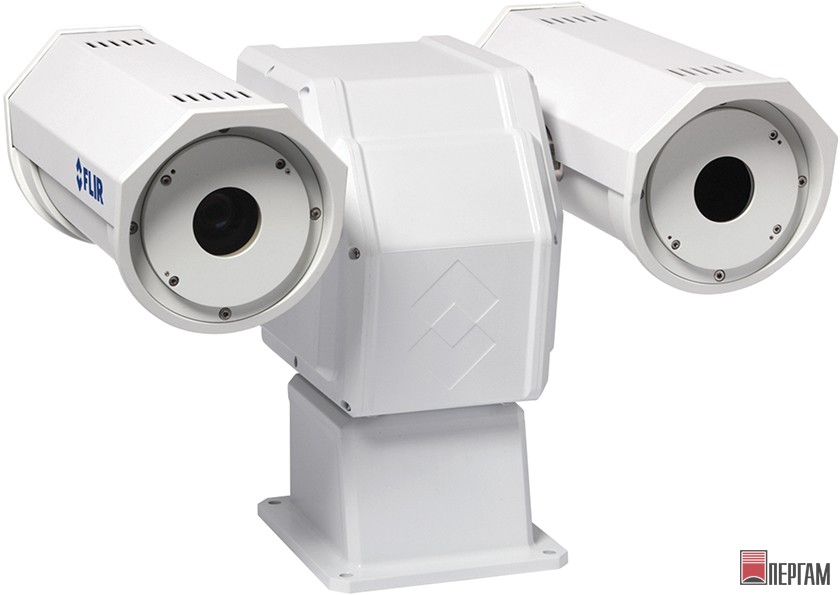

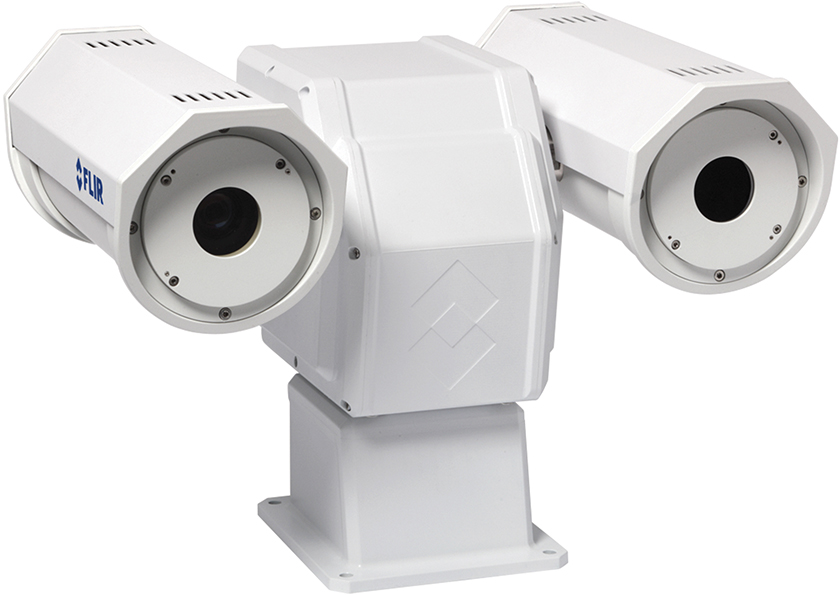

Тепловизионные камеры FLIR PT-серия

Тепловизионные камеры для систем безопасности, сканируют пространство, интегрируются с РЛС
Артикул: 21575
Поставка прекращена
Гарантия производителя:
12 месяцев
Тепловизионные камеры FLIR PT-серия
описание в pdf

Тепловизионные камеры PT-серии для систем безопасности позволяют ясно видеть в полной темноте и при плохой погоде непрошеных гостей и другие угрозы. Прецизионный наклонно-поворотный механизм камер PT-серии позволяет операторам осуществлять точное наведение на цель, сканирование пространства по заданной программе, а также организовывать совместную работу тепловизионной камеры и радиолокатора, когда камера выполняет «поворот по команде» и «поворот по тревоге». Полностью поддерживающие управление и работу в цифровых и аналоговых сетях тепловизионные камеры PT-серии доступны в форматах 160 x 120, 320 x 240 и высокого разрешения 640 x 480, обеспечивая более высокую четкость изображения и дальность обнаружения угрозы по сравнению с камерами более низкого разрешения, при этом разница может достигать 16 раз. Многосенсорные конфигурации включают также установленную на том же наклонно-поворотном устройстве цветную ПЗС-камеру для дневного и ночного применения с 36-кратным трансфокатором.

Особенности

Пользователь может выбрать версию, оснащенную неохлаждаемым микроболометром на окиси ванадия, создающим четкие тепловые изображения с разрешением 640 x 480 пикселей. Пользователи, которым не требуется такое качество изображения, могут выбрать версию с разрешением 320 x 240 пикселей. Имеются также модели с разрешением 160 x 120 пикселей. Более высокое разрешение позволяет пользователю разглядеть больше деталей и обнаружить более мелкие объекты. Встроенное в камеру совершенное программное обеспечение создает четкое изображение без каких-либо пользовательских регулировок. Высококачественное тепловое изображение получается при любых внешних условиях и в любое время дня и ночи.

Камеру PT-серии можно соединить с радиолокационной системой. Если радиолокатор обнаруживает объект, камера PT-серии автоматически поворачивается в нужном направлении и дает вам визуальное изображение, на котором можно сразу увидеть, что означает метка на экране радиолокатора.

Все версии оснащаются длиннофокусной телевизионной камерой, работающей в условиях дневного света и при малой освещенности. Одновременно доступны тепловое изображение и изображение, создаваемое телевизионной камерой, работающей при дневном свете и в условиях малой освещенности. Камера дневного света может обеспечить 36-кратное оптическое увеличение.

Камеры серии PT создают изображения с высоким контрастом, оптимизированным с целью получения максимальной эффективности программного обеспечения анализа видеоинформации. Цифровое выделение деталей обеспечивает четкое, достаточно контрастное цифровое изображение при всех погодных условиях.

Все версии оснащаются длиннофокусной телевизионной камерой, работающей в условиях дневного света и при малой освещенности. Одновременно доступны тепловое изображение и изображение, создаваемое телевизионной камерой, работающей при дневном свете и в условиях малой освещенности. Камера дневного света может обеспечить 36-кратное оптическое увеличение.

Камеры PT-606, оснащенные 100-миллиметровым объективом, предназначены для систем безопасности и наблюдения средней дальности. Модель PT-606 имеет поле зрения 6°. С помощью камеры PT-606 вы сможете обнаруживать цели в рост человека на расстоянии более 2.4 км.

Все камеры серии PT, оборудованные «атермическими объективами», способны сохранять фокусировку при любой температуре окружающей среды. Никакая пользовательская регулировка не требуется.

Камеры серии PT представляют собой чрезвычайно надежные системы. Их жизненно важные элементы хорошо защищены от проникновения пыли и влаги в соответствии со степенью защиты оборудования IP66.

Заменяемые кассеты камеры допускают быстрое обновление или ремонт датчиков и оптики. Нет необходимости пересылать камеру на завод, если вы хотите улучшить качество изображения или повысить дальность обнаружения. Это можно легко проделать прямо на месте.

Камеры PT-серии можно интегрировать в любую существующую сеть TCP/IP и управлять ими с персонального компьютера. Для этого не нужны дополнительные кабели. Используя такую конфигурацию, можно отслеживать все операции по сети, даже если вы находитесь за тысячи километров от места событий.

Просто подключите камеру PT-серии через разъем RS-232 или RS-422 к панели дистанционного управления. Для общих функций используются команды Pelco D или Bosch. Видеокабель может быть подключен к любому имеющемуся многофункциональному дисплею, поддерживающему полный видеосигнал.

Многочисленные каналы потокового цифрового видео доступны в форматах H.264, MPEG-4 или M-JPEG. Возможна одновременная подача на выход цифрового и полного видеосигнала.

Каждая камера PT-серии поставляется с копией программы FLIR Sensors Manager для одного сенсора. Эта интуитивно понятная программа позволяет пользователям следить за камерами PT-серии и управлять ими через сеть TCP/IP.

Технические характеристики Тепловизионные камеры FLIR PT-серия

PT-серия: Общие характеристики

Создание теплового изображения
Тип детектора Матрица в фокальной плоскости (FPA), неохлаждаемый микроболометр на окиси ванадия;
Спектральный диапазон 7,5–13 мкм
Температурная чувствительность <50mK f/1.0
Частота обновления изображения 25 Гц или 7,5 Гц
Фокусировка Бесфокусный атермический объектив
Обработка изображения Автоматическая регулировка усиления (AGC), Цифровое выделение деталей (DDE)
Создание цифрового видеоизображения
Встроенная цифровая видеокамера Прибор с зарядовой связью (ПЗС) 1/4” Exview HAD
Эффективные пиксели 380.000
Характеристики стандартного объектива Поле зрения: от 57,8° (Г) до 1,7° (Г)
f= от 3,4 мм (широкоугольный) до 122,4 мм (телеобъектив), от F1,6 до F4,5
Оптическое масштабирование 36x
Электронное масштабирование 12x
Механизм наклона-панорамирования
Азимут: диапазон; скорость 360° непрерывно, от 0,1 до 60 °/с макс.
Угол возвышения: диапазон; скорость +/- 90°, от 0,1 до 30 °/с макс.
Программируемые параметры-настройки 128
Системные функции
Автоматический нагреватель Очищает окна от льда
Просмотр изображения
Выход видео PAL тепловое и видимое изображение – NTSC тепловое и видимое изображение
Видео через Ethernet Два независимых канала потокового видео для каждой камеры в форматах MPEG-4, H.264 или M-JPEG
Питание*
Требования 24 В перем. тока (21–30 В перем. тока) 24 В пост. тока (21–30 В пост. тока)
Потребление 24 VAC: 85 VA max without heaters, 215 VA max w/heater
24 VDC: 65 W max without heaters, 195 W max w/heater
Параметры окружающей среды
Рабочая температура от -40 °C до +55 °C
Температура хранения от -50 °C до +85 °C
Исполнение корпуса IP66
Устойчивость к ударам IEC 60068-2-27
Устойчивость к вибрации Mil-Std-810F
Физические характеристики
Масса камеры 22 кг
Размеры камеры (Д x Ш x В) 348 мм x 467 мм x 326 мм
Масса брутто (камера + упаковка) 27 кг
Транспортировочный размер (камера + упаковка) (Д x Ш x В) 589 мм x 492 мм х 386 мм
Интерфейсы
TCP/IP Да
RS-422 Да
RS-232 Да
Pelco D Да
Bosch Да
Стандартный комплект
Тепловизионная камера, руководство по эксплуатации

PT-серия: Характеристики, зависящие от версии

Разрешение датчика 160 x 120 320 x 240 640 x 480
Название / Фокусное расстояние / Поле зрения PT-124: объектив 9 мм –
ПЗ: 24°(Г) x 20° (В)
PT-117: объектив 13 мм –
ПЗ: 17°(Г) x 14° (В)
PT-112: объектив 19 мм –
ПЗ: 12°(Г) x 10°(В)
PT-348: объектив 9 мм –
ПЗ: 48°(Г) x 39°(В)
PT-334: объектив 13 мм –
ПЗ: 34°(Г) x 28°(В)
PT-324: объектив 19 мм –
ПЗ: 24°(Г) x 19°(В)
PT-313: объектив 35 мм –
ПЗ: 13°(Г) x 10°(В)
PT-307: объектив 65 мм –
ПЗ: 7°(Г) x 5°(В)
PT-304: объектив 100 мм –
ПЗ: 4,6°(Г) x 3,7°(В)
PT-645: объектив 13 мм –
ПЗ: 45°(Г) x 37° (В)
PT-625: объектив 25 мм –
ПЗ: 25°(Г) x 20°(В)
PT-618:
объектив 35 мм  – ПЗ: 18° (Г) × 14°(В)
PT-612:
объектив 50 мм – ПЗ: 12° (Г) × 10°(В)
PT-610:
объектив 65 мм – ПЗ: 10° (Г) × 8°(В)
PT-606:
объектив 100 мм – ПЗ: 6.2° (Г) × 5°(В)
Электронное масштабирование 2x 2x и 4x 2x и 4x
