Tau2 - тепловизионный модуль
Гарантия производителя:12 месяцев
Маленький, лёгкий и надёжный тепловизионный модуль для небольших БПЛА
Благодаря усовершенствованной электронике, в модуле Tau 2 уже в ближайшие месяцы реализуются новые возможности (непрерывное цифровое масштабирование, радиометрия). По мере появления новых функций, пользователи Tau 2 смогут модернизировать свои камеры бесплатно, без необходимости возвращать их производителю. Поскольку электроника моделей Tau 2 640, Tau 336 и 324 одинаковы, интеграторы могут использовать их полную совместимость. Все модели камер Tau работают с единым набором объективов 9 мм – 100 мм.
Особенности:
- Различные разрешения детектора: 640 × 512, 17 мкм; 336 × 256, 17 мкм; 324 × 256, 25 мкм.
- Различные варианты объективов: от 9 мм до 100 мм.
- Проверенная надежность тепловизионной съемки для беспилотных систем и портативных устройств.
- Проверенная надежность в различных условиях применения.
- Простота интеграции модулей.

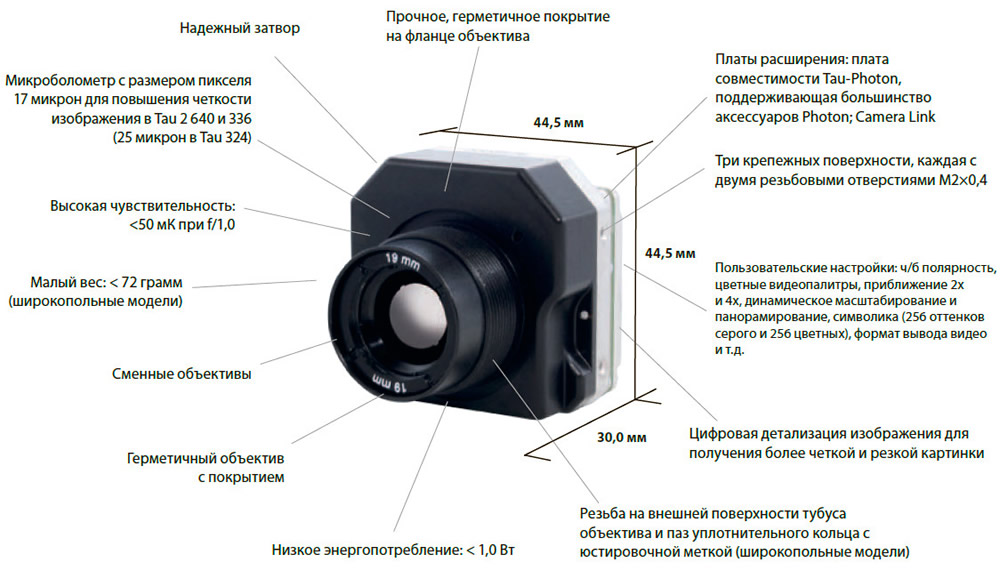

Основные части модуля:

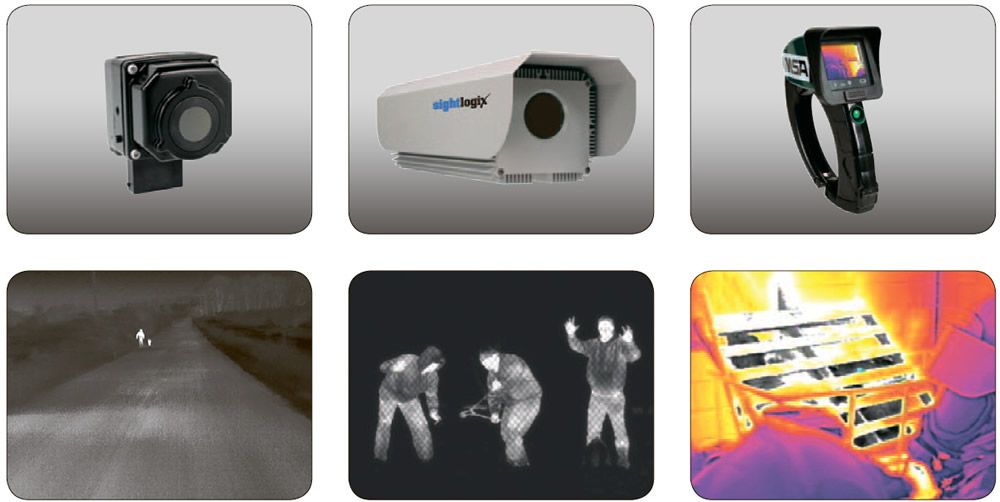

Применение:
- Беспилотных аппаратах.
- Приборах улучшения видимости для водителей.
- Автоматических наземных системах.
- Тепловизионных прицелах.
- Ручных устройствах для пожарных.
- Системах безопасности и наблюдения.

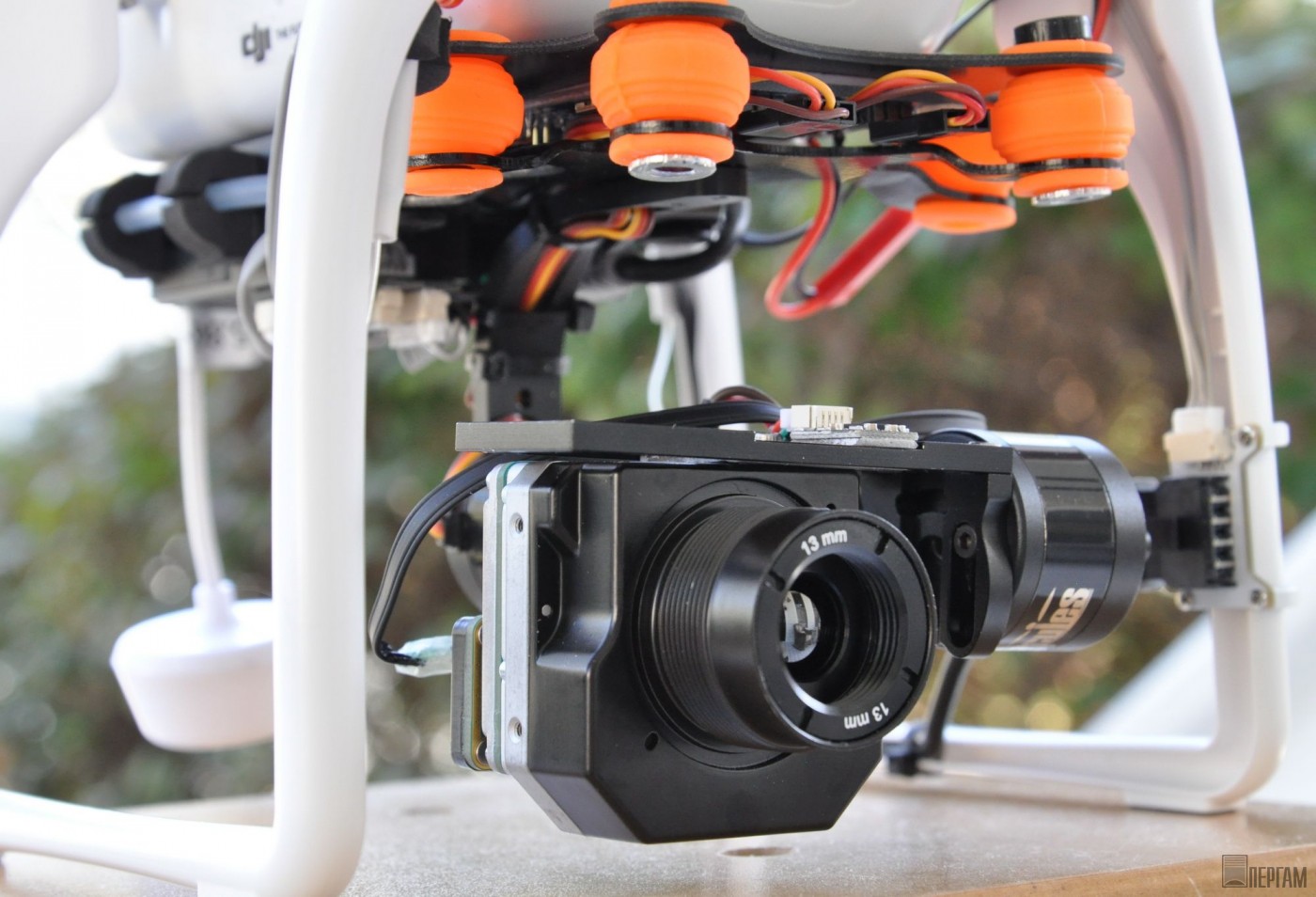

Маленький, легкий и надежный, Tau 2 является превосходным тепловизионным модулем для небольших беспилотных систем, используемых для съемки с воздуха, задач по обеспечению безопасности и охраны периметра и других задач.
Сочетание простоты интеграции, низкого энергопотребления и специальных возможностей записи и обработки изображения делает Tau 2 идеальным тепловизионным модулем для улучшения видимости на дорогах, систем безопасности и противопожарных систем.
FLIR Tau2 видео:
Технические характеристики Тепловизионный модуль Tau2 для БПЛА
Характерисстики модуля Tau2
ХАРАКТЕРИСТИКИ ДЕТЕКТОРА |
|
|
Тип системы |
Неохлаждаемый LWIR |
|
Tau 2 640 |
640 × 512 VOx микроболометр |
|
Tau 2 336 |
336 × 256 VOx микроболометр |
|
Tau 2 324 |
324 × 256 VOx микроболометр |
|
Размер пикселя |
17 микрон (Tau 2 640, 336); 25 микрон (Tau 2 324) |
|
Спектральный диапазон |
7,5 – 13,5 мкм |
|
Чувствительность |
<50 мK при f/1.0 |
ВЫХОДЫ |
|
|
Аналоговое видео |
Возможность переключения между NTSC и PAL |
|
Tau 2 640 |
30 Гц (NTSC); 25 Гц (PAL); <9 Гц опция для экспортаt (заводская конфигурация) |
|
Tau 2 336, 324 |
30/60 Гц (NTSC); 25/50 Гц (PAL) ; <9 Гц опция для экспортаt (заводская конфигурация) |
|
Цифровое видео |
8- или 14-битный последовательный LVDS; 8- или 14-битный параллельный CMOS; 8-битный BT.656 |
КОНТРОЛЬ И УПРАВЛЕНИЕ |
|
|
Управление выводом изображения |
Инвертирование, восстановление, непрерывное цифровое масштабирование, динамическое масштабирование и панорамирование, 2x и 4x цифровое масштабирование (8x в Tau 2 640), управление полярностью, цветное или монохромное, A GC, цифровое улучшение детализации изображения (DDE), оптимизация изображения (BPR, NUC и A GC’d video), настраиваемые заставки |
|
Управление камерой |
Инвертирование, восстановление, непрерывное цифровое масштабирование, динамическое масштабирование и панорамирование, 2x и 4x цифровое масштабирование (8x в Tau 2 640), управление полярностью, цветное или монохромное, A GC, цифровое улучшение детализации изображения (DDE), оптимизация изображения (BPR, NUC и A GC’d video), настраиваемые заставки |
|
Интерфейсы |
Camera Link (дополнительная плата расширения), дискретное управление через входы/выходы, совметимы с RS-232 (57,600 и 921,600 бод), вход/выход внешней синхронизации, снижение потребляемой мощности (отключение аналогового видео) |
|
FFC Duration |
< 0,5 с |
|
Размер (без объектива) |
44,5 × 44,5” × 44,5 |
|
Интерфейс крепления |
6 крепежных отверстий, M2 x 0,4 на 3 сторонахs, по 2 на сторону (герметизирующий крепеж на перегородку на тубусе объектива [M29 × 1,0], WFOV только) |
ЭЛЕКТРОПИТАНИЕ |
|
|
Входное напряжение |
4,0 – 6,0 VDC |
|
Основной электрический разъем |
50-контактный разъем Hirose |
|
Рассеивание мощности |
~ 1,0 Вт (Tau 2 324 и 336); <1,2 Вт (Tau 2 640) |
|
Время получения изображения |
< 5 с (Tau 2 640); < 4 с (Tau 2 336 и 324) |
ПАРАМЕТРЫ ОКРУЖАЮЩЕЙ СРЕДЫ |
|
|
Диапазон рабочих температур |
от -40 °C до +80 °C |
|
Диапазон температур хранения |
от -55 °C до +95 °C |
|
Температура объектов измерения |
высокое усиление: -40 °C ... +160 °C; малое усиление: -40 °C ... +550 °C |
|
Ударопрочность |
200 g с перепадами в течение 11 мс |
|
Температурный перепад |
5°/мин |
|
Вибрации |
4,3 g по трем осям, продолжительность 8 ч. |
|
Влажность |
отсутствие конденсата при 5 – 95% |
|
Рабочая высота |
+40 000 футов |
|
Директивы ROHS, REACH, и WEEE |
Соответствие |
|
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
Аксессуары
Вы можете заказать дополнительные аксессуары для камер TAU. Возможен заказ отдельных компонетов, за дополнительной информацией обращайтесь в компанию ПЕРГАМ.
|
|
|
Коммуникационный модуль VPC Передача видео, обеспечение питания и связи. (н/д FLIR: 421-0039-00) |
|
|
|
Адаптер для штатива Позволяет пользователям устанавливать Tau 2 на стандартное крепление штатива. (н/д FLIR: 261-2071-00) |
|
|
|
Photon Repli cator kit Обеспечивает совместимость с предыдущими версиями, включая переходник с 30-контактного SAMTEC на 15-контактный разъем D-sub. (н/д FLIR: 421-0045-00) Внимание: на камерах Tau 640 15-контактный разъем не пропускает 14-битные цифровые данные |
|
|
|
ПЛАТА Photon Repli cator Часть комплекта фотоповторителя Photon, эта плата предоставляет пользователям, которым не требуется 15-контактный разъем D-sub, совместимость с предыдущими версиями. (н/д FLIR: 421-0040-00) |
|
|
|
ПЛАТА РАСШИРЕНИЯ Camera Lin k Обмен данными 14 бит, отдельные разъемы на аналоговое видео, питание и связь.* (н/д FLIR: 421-0046-00) * Плата расширения Camera Link дает доступ к цифровым данным Tau. Некоторые функции протокола Camera Link не поддерживаются: - Управление и питание камеры через разъем Camera Link не поддерживаются. Возможно изменение платы Camera Link для ее управления через разъем Camera Link. Плата расширения имеет порт mini-USB для питания и связи) - Внешняя синхронизация кадров не поддерживается. |
|
|
Инструмент фокусировки объектива Tau Позволяет настраивать фокус объективов 9, 13 и 19 мм. (н/д FLIR: 421-0037-00) |
|
|
|
Зажимное кол ьцо объектива Tau Позволяет устанавливать широкопольные камеры Tau на перегородку. (н/д FLIR: 421-0041-00) |
|
|
|
фиксатор узкопол ьного объектива и за жим (н/д FLIR: 261-1485-00) |
|
|
|
Черное тело 4” для кали бровки объектива и дополнител ьной компенса ции неоднородносте й изо бра жени й. (н/д FLIR: 285-0029-02) |
|
Документы к Тепловизионный модуль Tau2 для БПЛА
Отзывы Тепловизионный модуль Tau2 для БПЛА
Пока нет отзывов.
Обсуждение Тепловизионный модуль Tau2 для БПЛА
Здравствуйте. Такой вопрос. Как тепловизор, в данном случае flir tau2 осуществляет автоматическую подстройку. Может от он берет максимальное значение и минимальное значения излучения объекта, находящиеся в поле зрения тепловизора, и потом разбивает яркость от минимума до максимума на количество уровне, например, 8 бит - 256 уровней. Или тепловизор считает уровни излучения объектов и при появлении новых объектов в поле зрения осуществляет автоматическую подстройку, путем расчета среднего значения излучения. А может еще как? Если сможете, ответьте пожалуйста, а если возможность, пришлите пожалуйста ссылку на какой-нибудь источник.
В тепловизионном модуле Tau2 реализовано несколько алгоритмов обработки 14-и битных данных. Более подробно об этом можно узнать из руководства по TAU2.
