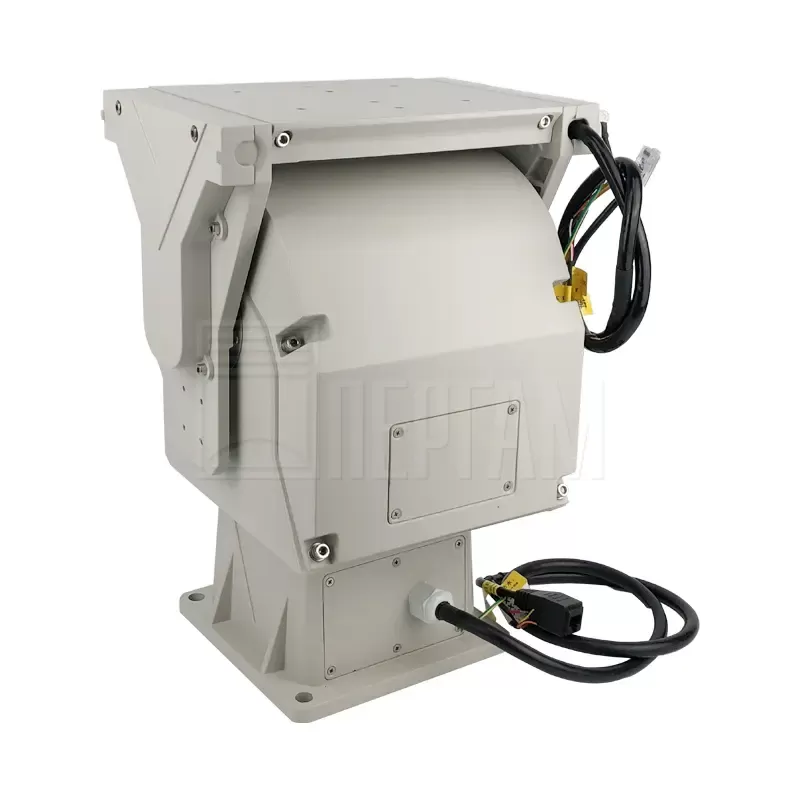

ОПУ Pergam-PT520

Поворотное устройство с изменяемой скоростью для наружной установки. Максимальная нагрузка 15 кг. Заказ от 5шт.
Артикул: 23262
Цена по запросу
Поставляется в минимальные сроки
ОПУ Pergam-PT520
описание в pdf

Поворотное устройство для подъёма и вращения оборудования массой до 15кг

Опорно-поворотное устройство PERGAM-PT520 - бестселлер среди нашей продукции такого типа, пользующийся наибольшей популярностью и обладающий наиболее востребованными функциями. Устройство способно выдерживать нагрузку до 15 кг (30,06 фунта) и обеспечивать непрерывное вращение на 360 градусов и наклон в диапазоне от -75° до +40° со скоростью в диапазоне от 0,1°/с до 60°/с.

Устройство имеет червячный привод и обладает многими другими продвинутыми функциями, включая предустановленные положения, маршрут патрулирования, сканирование, автоматическую блокировку и возврат в положение охраны. Протокол Pelco D поверх интерфейса RS485/422 также предусматривает расширенные команды управления, контроль абсолютного положения и передачу ответных данных о координатах. Благодаря классу защиты IP66 опорно-поворотное устройство PT520 является отличным выбором для любых погодных условий.

Особенности

  • Максимальная нагрузка на опорную площадку 15кг (30,06 фунта)
  • Угол поворота: 0-360°, угол наклона: -75° ~ +40°
  • Скорость поворота 0,1 ~ 60°/с; скорость наклона 0,1 ~ 30°/с
  • Точность позиционирования: ±0,1°
  • Прецизионный шаговый двигатель и червячный привод наклона
  • Автоматическая блокировка с восстановлением настроек после потери питания, сильная ветроустойчивость
  • Поддержка обратной связи по углам и контроля абсолютного положения
  • Поддержка предустановки объектива, адаптивного изменения скорости при работе зума
  • Сетевой, аналоговый и HD-SDI видеоинтерфейс
  • Класс защиты IP66 (защита от пыли и попадания воды)

Технические характеристики ОПУ Pergam-PT520

Технические характеристики ОПУ Pergam-PT520

Модель

PERGAM-PT520

Макс. нагрузка

15 кг (30,06 фунта)

Тип

Для внутренней / наружной установки, с верхним расположением опорной площадки

Угол перемещения

Поворот: 360° (непрерывно); наклон: -75° ~ +40°

Скорость перемещения

Поворот: 0,1°/с - 60°/с; наклон: 0,1°/с - 30°/с

Количество программируемых положений

200

Точность позиционирования

± 0,1°

Программируемый маршрут патрулирования

1

Автоматическое сканирование

1

Передача координат

Поддержка обратной связи об углах положения по запросу / в режиме реального времени (опция)

Контроль абсолютного положения

Поддерживается

Предустановка объектива

Поддерживается

Управление объективом

Плавно настраиваемый зум, непрерывная фокусировка

Адаптивное изменение скорости поворота / наклона при работе зума

Ускорение при приближении к объекту, замедление при удалении от объекта

Положение охраны

Поддерживается (1 предустановленное положение или 1 маршрут патрулирования или 1 автосканирование)

Восстановление настроек при потере питания

Поддерживается (восстановление положения, параметров сканирования / круиза, предустановок, заданных перед потерей питания)

Автоматическая блокировка

Поддерживается

Протокол

Pelco P/D

Скорость передачи данных

2400/4800/9600/19200 бит/с

Видеоинтерфейс

Поддержка сетевого, аналогового и HD-SDI видеоинтерфейса

Интерфейс передачи данных

RS485 (RS422 в качестве опции) или RJ45

Привод

Червячная передача

Подключение

Опорная часть устройства

100M RJ45 Ethernet (4 жилы, сквозной коннектор), 24 В переменного / постоянного тока (2 жилы), заземление

Верхняя часть устройства

100M RJ45 Ethernet (4 жилы, сквозной коннектор), RS485 (2 жилы), 12 В постоянного тока (2 жилы), 24 В переменного / постоянного тока (2 жилы), заземление

Общие характеристики

Рабочее напряжение

24 В переменного тока ±20 %, 50/60 Гц или 24 В постоянного тока ±10 %

Потребляемая мощность

≤90 Вт (с обогревателем)

Защита от перенапряжений

Цепь питания: 4000 В (защита от замыкания на землю: 4000 В, защита от межфазных КЗ: 2000 В)

Сигнальная цепь: 2000 В (защита от замыкания на землю: 2000 В, защита от межфазных КЗ: 1000 В)

Рабочая температура (с обогревателем)

-40 ºC ~ +70 ºC (-40 ºF ~ 158 ºF)

Рабочая влажность

90±5%

Температура хранения

-40 ºC ~ +70 ºC (-40 ºF ~ 158 ºF)

Класс защиты

IP66

Материал

Алюминиевый сплав

Вес

13 кг (28,66 фунта)

Габаритные размеры (ДхШхВ)

227Х249х349 мм (8,93x9,8x13,74’’)
