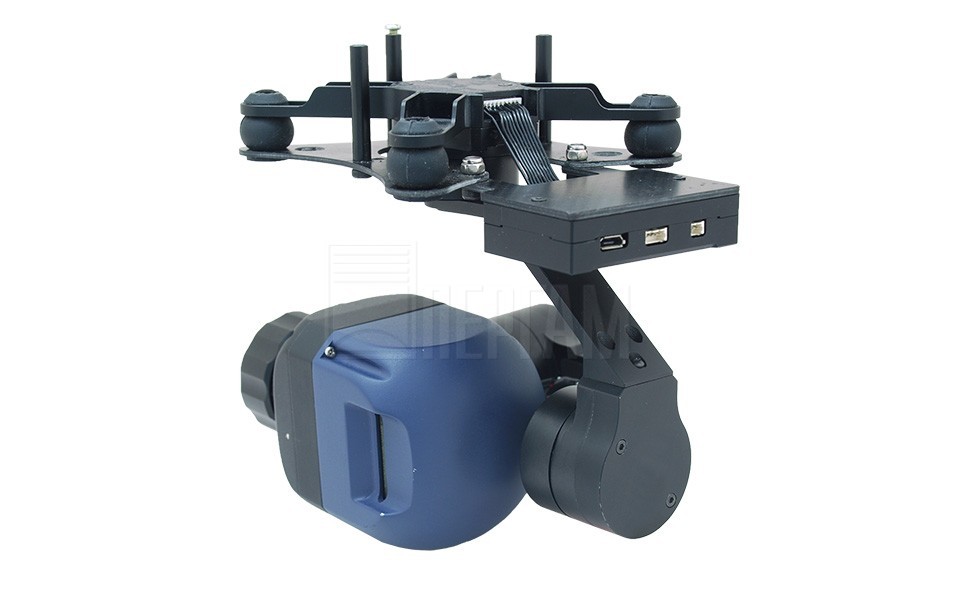

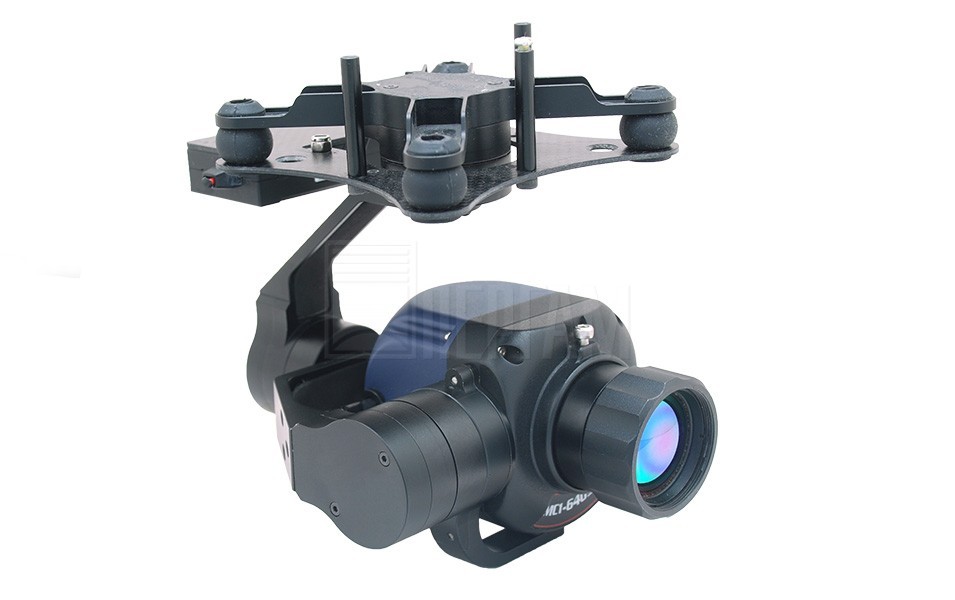

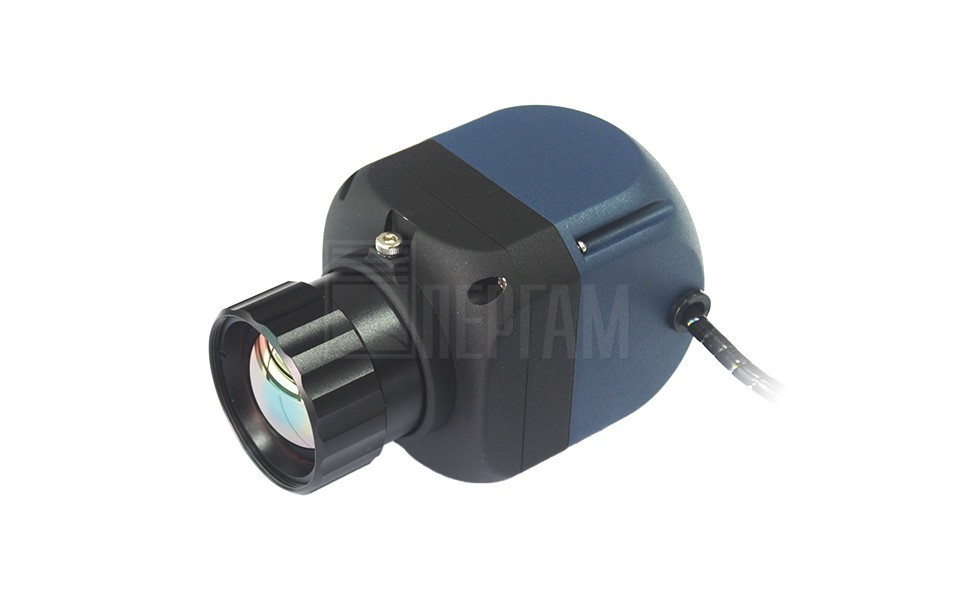

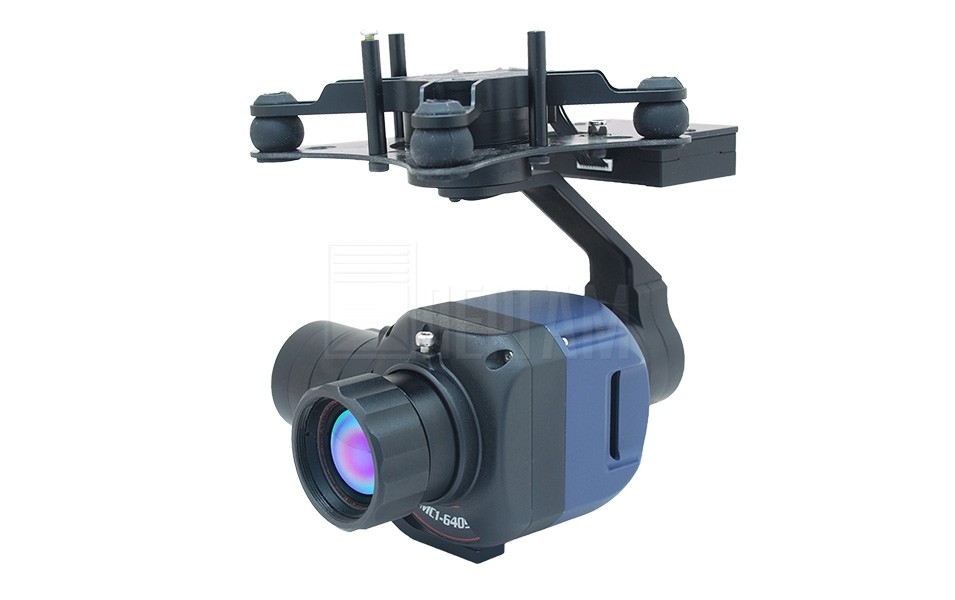

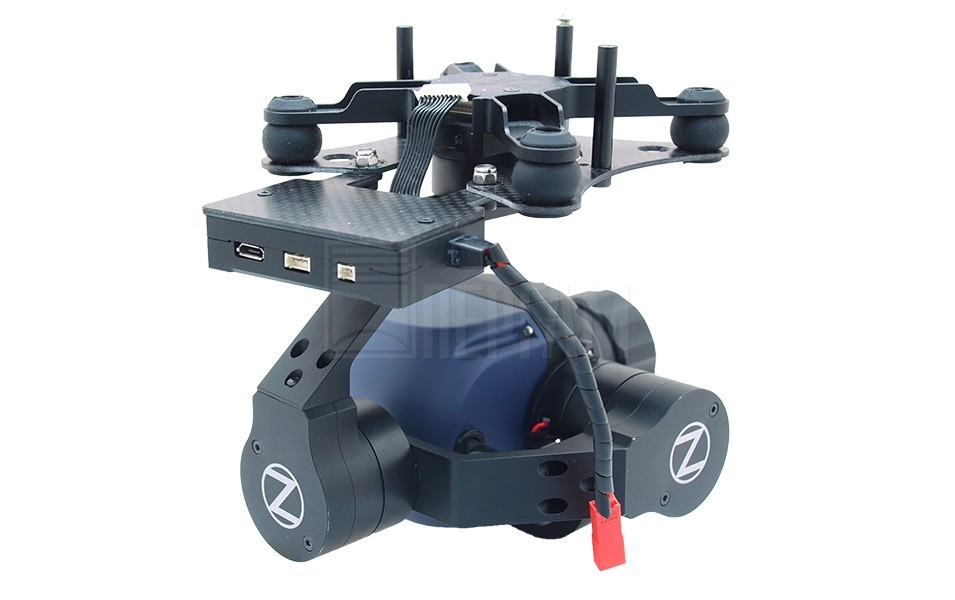

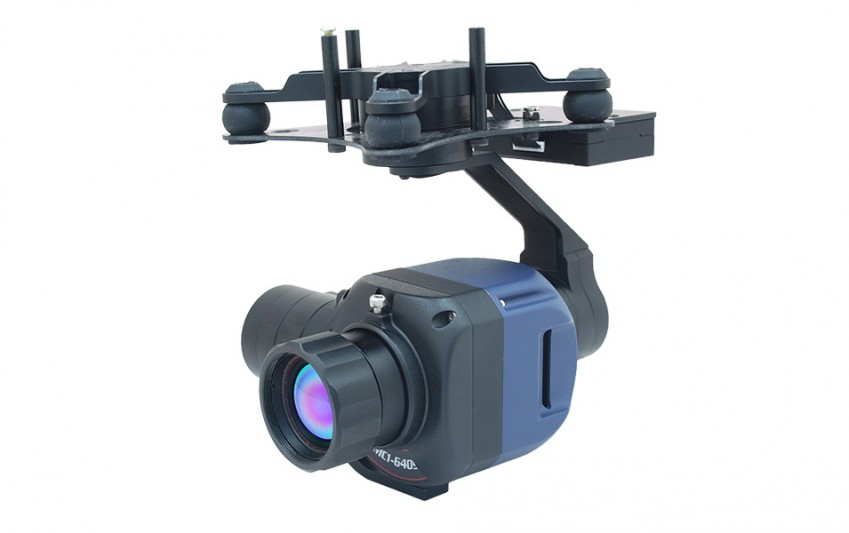

Лёгкий и прочный подвес оснащён радиометрическим тепловизором HL-640S с разрешением матрицы 640 × 480 пикселей. Тепловизор имеет стандартный 25 мм объектив, позволяет измерять температуру объектов в диапазоне от -20°С до +150°С, автоматически захватывает место с максимально высокой температурой.
Подвес предназначен для установки на лёгкие беспилотные летательные аппараты. Применяется для тепловизионной инспекции зданий, ЛЭП и других промышленных объектов с воздуха, где требуется измерение температуры перегретых участков. Комплект тепловизора с подвесом весит 490 грамм.
Особенности подвесов с тепловизорами HL и CL серии
- Системы предназначены для установки на легких БПЛА, вес ≤210 г (без подвески); ≤490 г (с подвеской).
- Поддержка ШИМ, S-BUS, последовательного интерфейса.
- 25 мм объектив с постоянным фокусом, достаточен для основных задач.
- Эквивалентная шуму разность температур (NETD): 50 мК, диапазон измерения температуры: -20° +150°С, погрешность: ±2°С
- Рабочая температура окружающей среды: от -20°С до +50°С, доступна подвеска.
- Сохранение 16-битового радиометрического видео на SD-карте.
- Частота кадров 50 Гц, частота кадров при полной динамической записи 20 Гц.
- Возможность изменения цветовой палитры с помощью пульта управле-ния.
- Доступен модуль GPS-приемника для определения положения БПЛА.
- Дополнительный выход HDMI HD с интерфейсом HDMI, HD-разрешение 1920×1080, возможность подключения приемника и передатчика HD-изображений.
Технические характеристики Подвес HL-640S + Gimbal
Технические характеристики тепловизоров и подвесок
Тепловизоры: |
HL-640S (с измерением температуры) |
CL-640S (без измерения температуры) |
Температурная чувствительность |
0.05°С при 30°С |
– |
Частота кадров |
50 Гц / 60 Гц |
50 Гц / 60 Гц |
Оптический фокус |
Фокусное расстояние 25 мм, фиксированный фокус |
Фокусное расстояние 25 мм, фиксированный фокус |
Цифровое масштабирование |
4x, 8x |
4x, 8x |
Тип детектора |
Матрица в фокальной плоскости (FPA), |
Матрица в фокальной плоскости (FPA), |
Спектральный диапазон |
7 ¸ 14 мкм |
7 ¸ 14 мкм |
Поле зрения |
25° × 18.7° |
25° × 18.7° |
Мгновенное поле зрения (IFOV) |
0.68 мрад |
0.68 мрад |
Диапазон измерения температуры |
-20°С ¸ +150°С |
– |
Погрешность |
±2°С или ±2% от показаний |
– |
Автоматическое отслеживание |
Автоматический захват максимальной температуры и |
– |
GPS-координаты (дополнительно) |
GPS-данные и ИК изображения могут быть воспроизведены в программе базовой станции. Данные по ИК изображениям могут быть извлечены в соответствии с GPS-координатами |
GPS-данные и ИК изображения могут быть воспроизведены в программе базовой станции. Данные по ИК изображениям могут быть извлечены в соответствии с GPS-координатами. |
Представление изображений |
|
|
Полный видеосигнал |
Полный видеосигнал NTSC / PAL |
Полный видеосигнал NTSC / PAL |
Палитра |
Белый-горячий / черный-горячий / "горячее железо" |
Белый-горячий / черный-горячий / "горячее железо" |
Параметры окружающей среды |
|
|
Температура окружающей среды |
-20°С ¸ +50°С |
-20°С ¸ +50°С |
Температура хранения |
-40°С ¸ +70°С |
-40°С ¸ +70°С |
Относительная влажность |
Рабочая и хранения от 10% до 95% без конденсации |
Рабочая и хранения от 10% до 95% без конденсации |
Подвеска |
|
|
Точность позиционирования |
±0.01° |
±0.01° |
Диапазон перемещений |
По наклону -90° ¸+30°, по азимуту ±150°, по крену ±25° |
По наклону -90° ¸+30°, по азимуту ±150°, по крену ±25° |
Интерфейс управления |
ШИМ / S-BUS / последовательный порт |
ШИМ / S-BUS / последовательный порт |
Сохранение данных |
Запись 16-бит. радиометр. ИК-изображений на SD-карту |
Запись ИК-изображений и видео на SD-карту |
электропитание |
|
|
Рабочее напряжение |
11 ¸ 50 В |
11 ¸ 50 В |
Средняя потребляемая мощность |
6 Вт |
6 Вт |
размеры и вес |
|
|
Размеры |
99 x 54 x 65 мм |
99 x 54 x 65 мм |
Вес |
£210 г / £490 г (с подвеской) |
£210 г / £490 г (с подвеской) |
