Квадрокоптер Flyability Elios 2

Новая версия противоударного дрона для инспекций помещений и труднодоступных объектов
5
Артикул: 22829
Цена по запросу
Поставляется в минимальные сроки

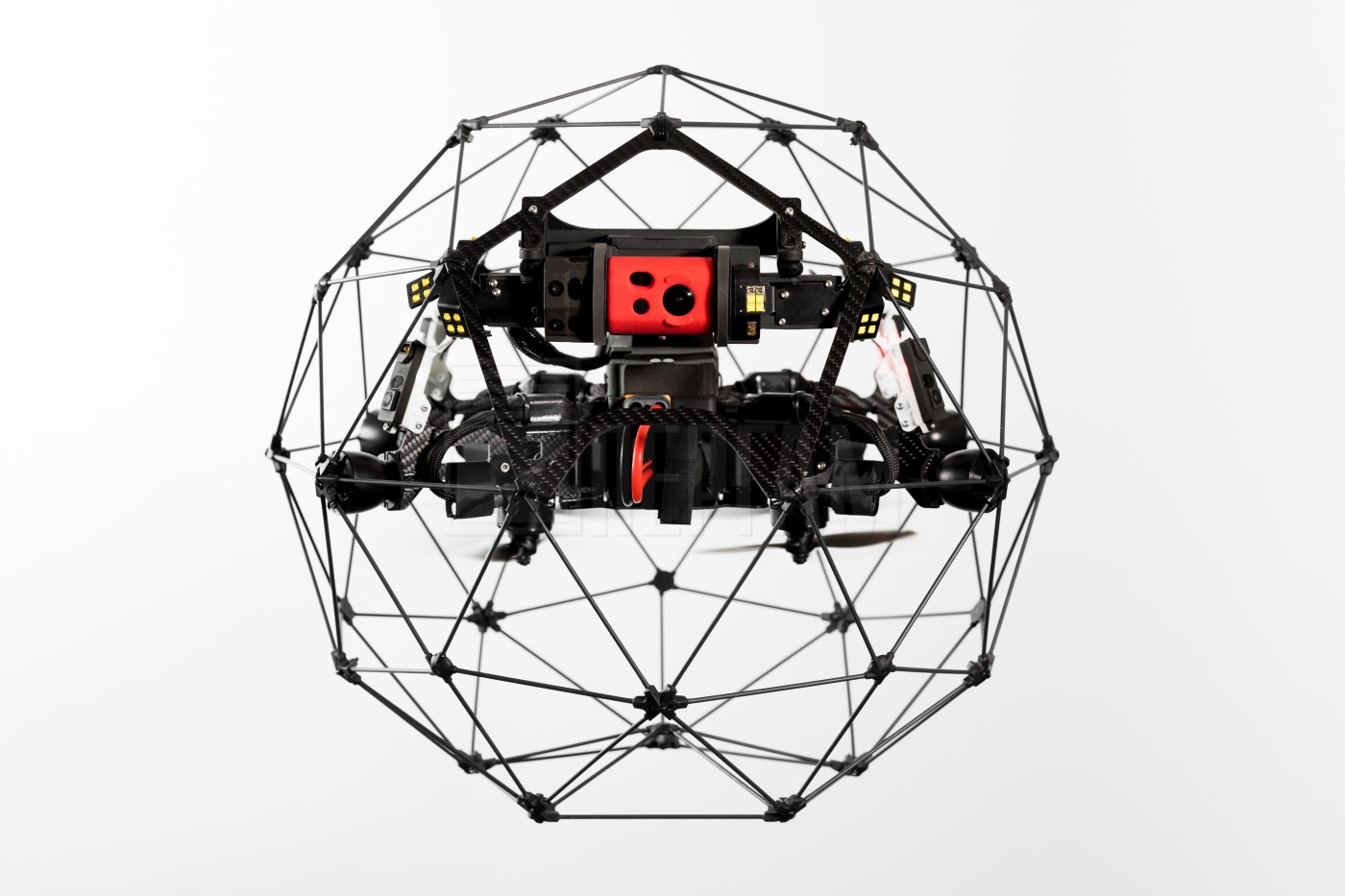

Беспилотник Flyability Elios 2
описание в pdf

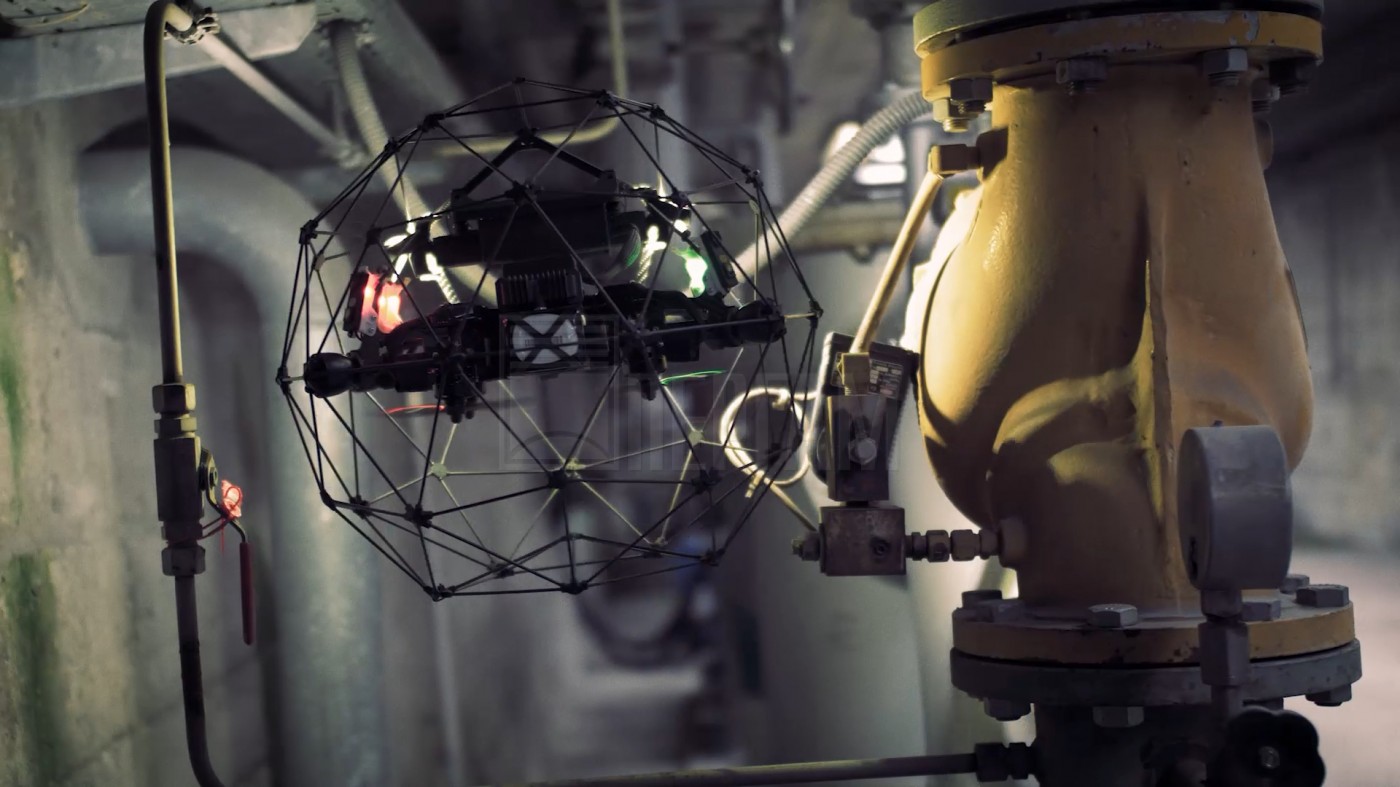

Промышленный противоударный квадрокоптер для телеинспекции

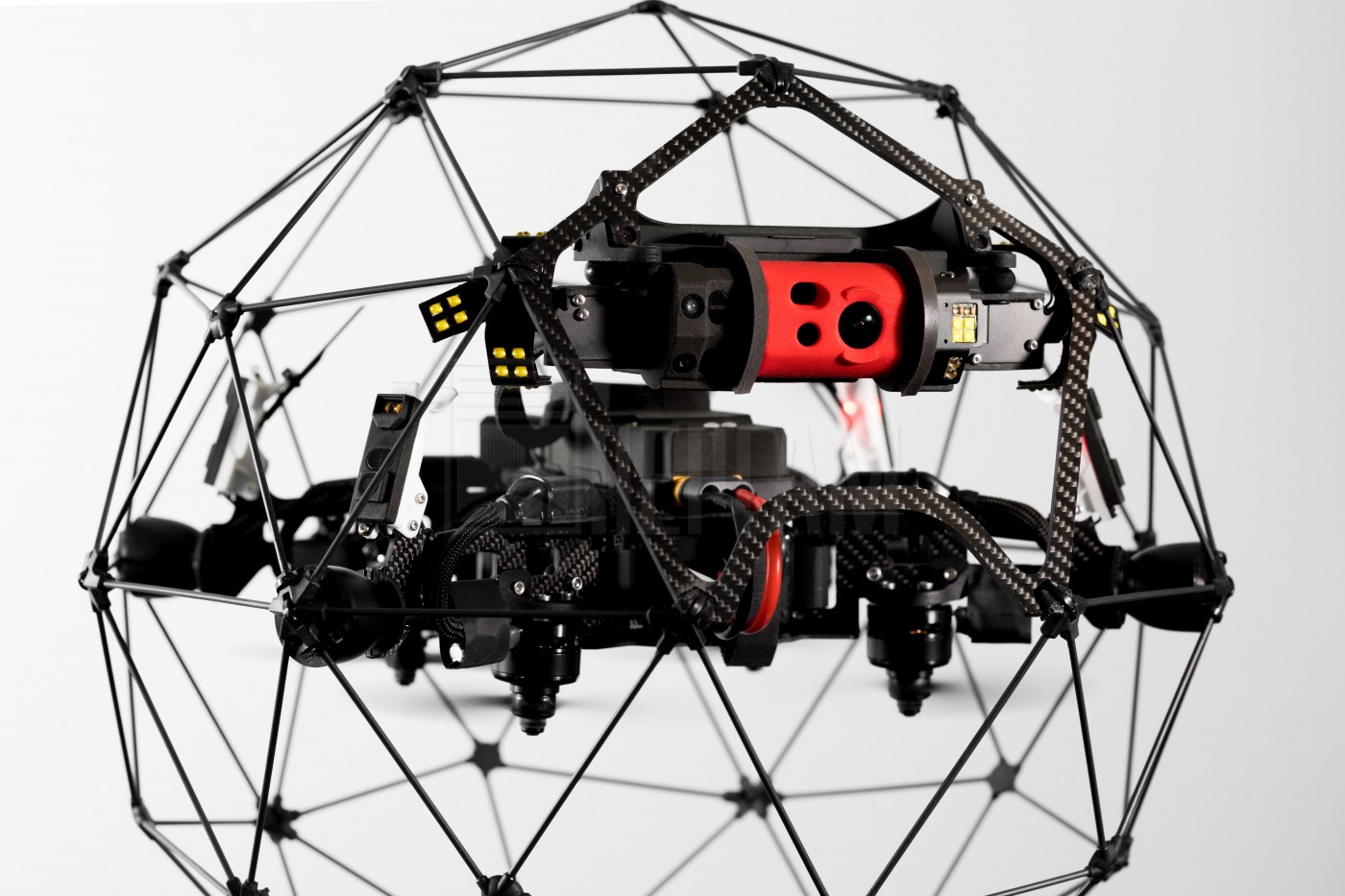

В Elios 2 доработана механическая защита дрона и добавлены семь датчиков для стабилизации полёта без использования GPS, что необходимо при работе в помещениях и труднодоступных для человека местах. Внешняя сферическая защита теперь не вращается, не мешает обзору камеры и тепловизора, установленных на борту дрона.

Кто использует дрон Elios

Уже более 550 беспилотных летательных аппаратов Elios используется на более чем 350 объектах для инспекции критически важной инфраструктуры различных отраслей промышленности, таких как производство электроэнергии, добыча полезных ископаемых (обследование подземных горных выработок), поисково-спасательные операции, обследование кабельных и канализационных коллекторов, нефтегазовая и химическая промышленность, и даже обследование радиоактивных зон атомных станций. С появлением Elios 2, области применения противоударных дронов заметно расширятся.

10 отличий Elios от Elios 2

  1. Запись видео у Elios2 4k Ultra HD: 3840 x 2160 at 30 fps против FHD (1920 x 1080) at 30 fps у Elios;
  2. Онлайн передача данных у Elios2 FHD: 1920 x 1080 at 30 fps. У Elios передача в сжатом разрешении;
  3. Вертикальное поле зрения камеры у Elios2 - 260 градусов против 215 градусов у Elios;
  4. Освещение 10к люмен. Примерно в 10 раз мощнее, чем у Elios. Причем свет направлен наискосок от камеры, т.е. рассеянное освещение, что дает возможность оценивать глубину дефектов. Такое освещение намного эффективнее в запыленных местах, т.к. пыль не так сильно мешает читать изображение;
  5. Защитный каркас не вращается и не попадает в объектив камеры, не мешая восприятию изображения;
  6. На дрон установлено 7 оптических стабилизаторов дистанции. Благодаря этому управлять дроном Elios2 намного проще. Он теперь может зависать как вертолет на одном месте;
  7. На дрон установлен лазерный дальномер. Можно задать дистанцию до объекта. Дрон будет следовать на дистанции оптимального разрешения камеры. Удобно при съемке протяженных ровных объектов, например, сварных швов;
  8. Усовершенствована передача данных с дрона. У Elios2 все данные передаются одним файлом и гораздо быстрее;
  9. Возможность построения 3D моделей с помощью стороннего ПО (Pix4D Mapper or Agisoft Photoscan). Это дает возможность измерять объемы и площади;
  10. Со встроенным ПО теперь можно измерять длины объектов;

Видео: Elios 2 на недостроенном 5 блоке Чернобыльской АЭС

Технические характеристики Беспилотник Flyability Elios 2

Характеристики дрона

Тип

Квадрокоптер

Размеры

< 400 mm сфера

Двигатели

4 реверсивные бесщёточные двигатели

Винты

4 винта, 5 дюймов

Взлетный вес

< 1450 g ;
Включая батареи и полезную нагрузку

Время полета

До  10 min на 1 батарее

Максимальная скорость

1.3  m/s (Optical режим)
4 m/s (Attitude режим)
6.5 m/s (Sport режим)

Сопротивление скорости ветра

3 m/s (Optical режим)
5 m/s (Sport режим)

Датчики управления полетом

Инерциальный, магнетометр, барометр, 7 визуальных и 7 датчиков дистанции

Материал корпуса и защиты

Карбоновый композит, магниевый сплав, авиационный алюминий, высококачественный пластик

Рабочая температура 0 ºC to 50 ºC
Безопасность

Автоприземление при потере сигнала

Защита камеры и тепловизора

Брызго и пылезащита

Умная батарея

Ёмкость 5200 mAh
Напряжение

19 V

Тип

LiPol 5S HV Умная батарея:

  1. Безопасность (защита от: перезаряда, большого тока, температурных скачков)
  2. Plug-and-play зарядка
  3. Самотестируется
  4. Саморазряд при хранении
  5. Оценка состояния заряда
  6. Счетчик циклов
Время заряда

1.5 ч

Максимальная мощность заряда

150 VA AC power

Зарядное устройство Рассчитано на заряд сразу двух батарей

Подвес нагрузки

Нагрузка

Устойчива к вибрациям

Камера - наклон вверх

+90 градусов

Камера - наклон вниз –90 градусов
Защита нагрузки

Защищена от фронтальных столкновений вне защитного каркаса

Характеристики видеокамеры

Матрица и чувствительность

1/2.3 CMOS
Эффективная матрица: 12.3 M
Чувствительность: Для плохих условий освещения

Формат фото JPG
Формат видео MOV
Разрешение видеозаписи

4k Ultra HD: 3840 x 2160 at 30 fps
FHD: 1920 x 1080 at 30 fps

Передача видео

FHD: 1920 x 1080 at 30 fps

Поле зрения видео

114° горизонт, 130.8° диагональ

Поле зрения фото

118.8° горизонт, 148.6° диагональ

Общее поле зрения по вертикали

Примерно 260° с наклоном камеры

Объектив

2.71 мм фокусное расстояние
Фиксированный фокус

Режим управления

Авто с ручным управлением ISO

Память

MicroSD card  Max: 128 GB Рекомендуется: Sandisk
Extreme micro SDXC UHS-I V30

Характеристики тепловизора

Тепловизионный модуль

Lepton 3.5 FLIR

Разрешение

160 x 120, 9 Гц

Объектив тепловизора

Поле 56° x 42°, Глубина резкости 15cm до бесконечности

Чувствительность (NEDT)

<50 mK (0.050° C)

Длина волны (LWIR)

8-14 μm

Измеряет температуру до +400°C
Размер пикселя 12 μm
Вес тепловизора 0,9 грамм

Светодиодное освещение

Тип освещения

Мощные LEDs спереди, сверху, снизу. Оптимизированы для работы в пыльных условиях.
ИК-свет, используемый для системы стабилизации.

Управление

С пульта, адаптирован к наклону камеры

Режимы

Рассеянное / пылезащитное
Для близко расположенных объектов

Мощность

10 000 Люмен

Безопасность и ударопрочность

Навигационные огни

Зеленый (правый) и красный (левый).

Защитный каркас

Карбоновый с мягким покрытием, модульные части для легкой замены, термопластиковые подвесы, переднее отверстие для легкого доступа к батарее.

Устойчивость к столкновениям

Защищен со всех сторон,  до 3 m/ s на плоских предметах, до 1.5 m/ s на острых предметах

Пульт управления дроном

Особенности Видео в реальном времени и телеметрия БПЛА, визуализация состояния (оставшаяся батарея, настройки полезной нагрузки, предупреждения и т. д. )
Частоты

2404 - 2483 MHz (RC to UAV)
5738 - 5808 MHz (RC to RC)

MAX расстояние приема сигнала

До 500 метров в прямой видимости

Порты HDMI, SDI, USB
Батарея 6000 mAh 2S
Зарядное устройство

17.4 V / 57 W

Система управления

Android. Оптимизирована под управление БПЛА

Опции

ДУ (оператор камеры) с приёмом видеопотока на вторичном экране, и двойным управлением установок камеры.

Планшет

Модель Samsung Galaxy Tab Active 2

Зарядное устройство

USB Charger 5V
Рабочая температура

-15 °C to 40 °C

Время заряда 5 часов
Время работы

5 часов (при получении видеопотока) до 76 часов (ожидание)

Вес 415 грамм

Транспортный кейс

Размеры

61 x 44 x 53 см

Вес

11.5 кг

IATA соответствие для багажа.

Программное обеспечение

Особенности

Просмотр видео и термограммы (покадровая), анализ журнала полетов, включая точки интереса, записанные во время полета, скриншоты и полет
экспорт данных.

Система управления

Windows 7, 8 and 10 (32 and 64 bits)

Отзывы Беспилотник Flyability Elios 2

Пока нет отзывов.

Обсуждение Беспилотник Flyability Elios 2

Добрый день!
Какой минимальный диаметр или сечение обследуемого объекта для свободного пролета дрона?
Игорь    24.06.2020
ответить
Денис Кравченко

Игорь, добрый день!

Дрон имеет диаметр 40 см. Поэтому для его пролета достаточно отверстия чуть большего, чем у самого дрона, диаметра.

Денис Кравченко, Пергам    25.06.2020
ответить
