УФ камера Ofil DayCor SUPERB

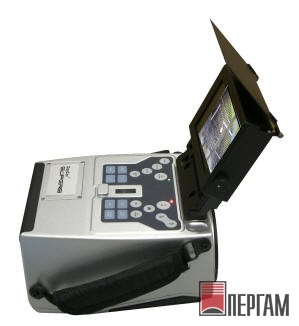

Ручная ультрафиолетовая камера Ofil DayCor SUPERB
Артикул: 21534
Цена по запросу
Поставляется в минимальные сроки

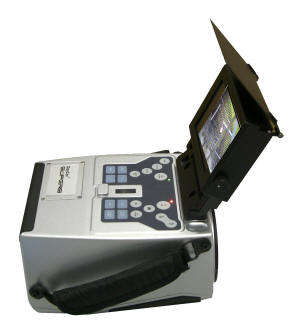

Ofil DayCor SUPERB
описание в pdf

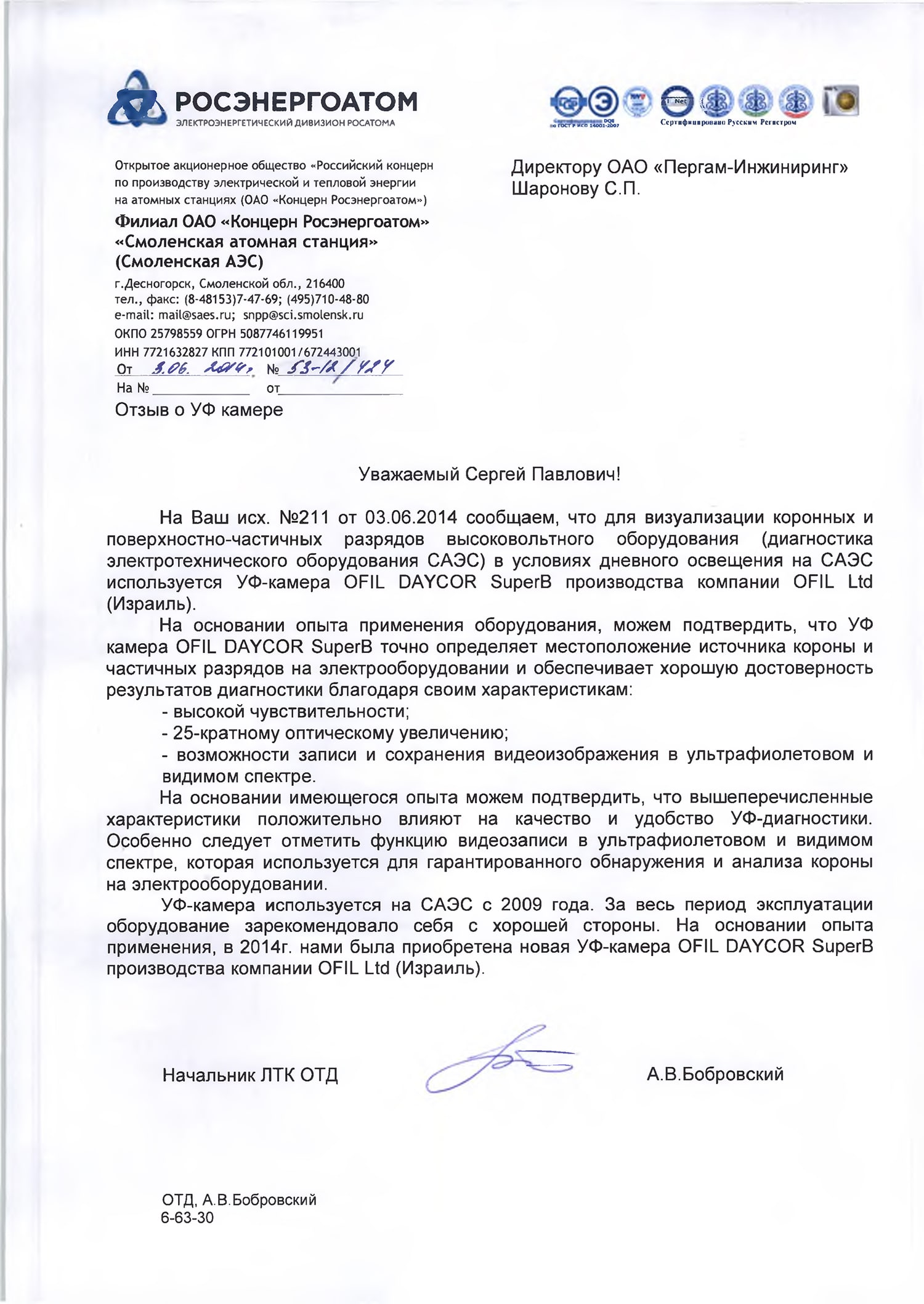

Отзыв о приборе Отзыв о DayCor SUPERB

Филиал ОАО «Концерн Росэнергоатом»

Смоленская атомная станция (Смоленская АЭС)

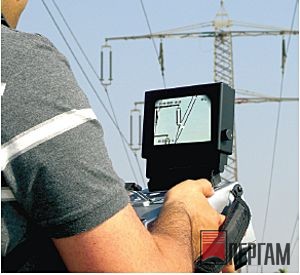

Ультафиолетовая камера с возможностью визуализации короны в условиях дневного освещения. DayCor® SUPERB представляет собой профессиональная современная система для обнаружения коронных разрядов и электрической дуги при дневном свете для улучшения качества и рационализации технического обслуживания.

DayCor® SUPERB является двухспектральной солнечно-слепой системой, предназначенной для детектирования слабых УФ-излучений в дневное время суток с высоким отношением сигнал/фон. Новаторские технические идеи при создании эргономической конструкциями и мощной оптической системы дают возможность детектировать коронные разряды и электрическую дугу на максимально возможном расстоянии. Камера в комплекте поставки имеет программу для создания отчетов и обработки данных.

Особенности

  • Большой ЖК дисплей высокого разрешения и высокой яркости
  • Возможность записи и сохранения видео в формате MPEG/аудио и снимков в формате JPG
  • Возможность воспроизведения записанной видеоинформации на дисплее камеры
  • Возможность проводить обследования в любых погодных условиях и при любой освещенности
  • Автоматическа и ручная фокусировка для видимого и УФ каналов регистрации
  • Эффективное и мощное оптическое и цифровое масштабирование
  • Опциональный режим интеграции для улучшения определения и уменьшения фонового шума сигнала
  • Наличие счетчика УФ событий с отображением результатов на дисплее для оценки интенсивности коронных разрядов
  • Программное обеспечение для составления отчетов
  • Многоязычный дисплей
  • Режимы работы: только видимый канал, только УФ, комбинированный
  • Аксессуары: Приемоиндикатор системы спутниковой навигации, диктофон, пульт дистанционного управления

Преимущества

  • Максимально точно детектируется местоположение источника короны, частичных разрядов, микро дуги или дугового разряда, которые могут вызвать акустический шум, ТВ/радио помехи и выход из строя электрического оборудования.
  • Благодаря специальному программному обеспечению DayCor® Reporting сокращен срок анализа результатов и подготовки отчетов.
  • Возможность проводить непрерывную работу без излишней нагрузки на руки, глаза и спину.
  • Предельная достоверность результатов благодаря высочайшей чувствительности


Большая экономия за счет более низких тарифов для дневных смен при работе в дневное время, при этом инспекции становятся более безопасными и эффективными.

Технические характеристики Ofil DayCor SUPERB

Технические характеристики

Оптические свойства в области УФ
Минимальный выявляемый разряд 1 пКл с10 метров (сертифицирован RWE; IEC 60270:2000)
Минимальная обнаруживаемая радиопомеха 7.7dB|jV @ 1 МГц (сертифицирован RWE; NEMA107-1987)
Минимальная чувствительность к УФ излучению 2.2x10-18 Вт/см2
Поля зрения 5° x 3.75°
Долговечность детектора Нет деградации
Фокусировка Автоматическая и ручная фокусировки для обоих каналов
Дистанция фокусировки От 3 м до бесконечности (от 0,5 м с дополнительной насадкой на объектив)
Спектральный диапазон 240-280нм
Оптические свойства в области видимого света
Точность наложения изображения УФ / Видимый свет Не хуже 1 миллирадиана
Минимальная чувствительность к видимому свету 0,1 люкс
Видео стандарт NTSC
Быстрый зум х 25 оптический; х 12 цифровой, достигаемый в течение 1 сек.
Монитор
Тип Поворотный цветной прозрачно-отражающий жидкокристаллический монитор, настраиваемый
Яркость 450 кд/м2, регулируемая
Разрешение 640x480 пикселей, цветной
Размер 5"
Режимы Комбинированный (УФ и видимое); только УФ; только видимое
Вывод данных NTSC через разъем BNC
Управление и работа
Mетод Клавиатура
Быстрый зум Непрерывный, максимум достигается за 1 с.
Установка на штатив Стандартная резьба 1/4”
Коммуникация
Интерфейсы RS232, GPS
Захват и хранение данных
Потоковое видео AVI
Цифровое запоминающее устройство Карта флэш-памяти
Аудио Внешний микрофон
Формат изображения BMP
Воспроизведение Видео, фотографии
Физические характеристики и питание
Вес 3.3 кг
Размеры Д х Ш х В 23 x 18 x 15 cm
Номинальная потребляемая мощность 12В DC, 16 Вт
Источник питания Аккумуляторная батарея в течение 2,5 часов; Универсальный AC / DC 12-вольт. адаптер
Окружающая среда
Защита IP54
Т-ра хранение и рабочая т-ра От -20 °С до +55 °С
Дополнительные принадлежности
Приёмоиндикатор, Макро-объективы;широкоугольные объективы; программное обеспечение базы данных для отчетности; съемный упор;

Отзывы Ofil DayCor SUPERB

Пока нет отзывов.

Обсуждение Ofil DayCor SUPERB

Какую камеру рекомендуйте для осмотра высоковольтних линий электропередачи в дневное время?

вахтанг киквадзе    13.03.2018
ответить

Для осмотра ВЛ рекомендуем новую портативную УФ камеру Luminar HD. УФ камера (дефектоскоп) OFIL Luminar HD позволяют точно определять местоположение источника короны и частичных разрядов на электрооборудовании (точность наложения УФ/видео - отклонение не более 1 миллирадиана) и обеспечивают хорошую достоверность результатов диагностики благодаря своим характеристикам:

- возможность работы в условиях дневного света;
- высокой чувствительности, 1 пикокулон на расстоянии 15 м;
- оптическому увеличению по ультрафиолетовому и видимому каналу. По горизонтали: 10°–1.6°. По вертикали: 5.6°–0.9°;
- возможности записи и сохранения видеоизображения в ультрафиолетовом и видимом спектре в HD, 720p, 1280×720 пикселей;
- стабильная работа в условиях отрицательных температур, до –20 °C;

На основании имеющегося опыта можем подтвердить, что вышеперечисленные характеристики положительно влияют на качество и удобство УФ-диагностики.
Рекомендации по применению:
УФ камера Luminar рекомендована для обследования электрооборудования подстанций и ВЛ, в т.ч. для переходов через водные преграды. Эффективная дальность до 250 м.

Пергам    13.03.2018
