Компания ПЕРГАМ предлагает услуги по тепловизионному обследованию оборудования котельных

Тепловизионное обследование это самый быстрый и достоверный способ контроля оборудования котельных. Позволяет предотвратить аварийный выход электроустановок из строя. Преимущество его в том, что диагностика проводится дистанционно. В его основу положено свойство тепловизионного наблюдения бесконтактно регистрировать распределение температуры на поверхности, находящейся в поле зрения тепловизора. Для получения количественных оценок теплотехнических характеристик оборудования котельной станции, тепловизионное обследование дополняется контактными измерениями.

ЦЕЛИ ОБСЛЕДОВАНИЯ

  • определение состояния тепловой изоляции и ее паспортизация;
  • определение необходимости и объема работ по ремонту теплоизоляции;
  • оценка качества тепловой изоляции при приемке после монтажа, ремонта или реконструкции;
  • определение суммарных потерь тепла через тепловую изоляцию для подсчет КПД основного оборудования.

ПРЕИМУЩЕСТВА ТЕПЛОВИЗИОННОГО ОБСЛЕДОВАНИЯ

В соответствии с действующими нормами, контроль тепловой изоляции оборудования проводится путем контактных измерений температур и теплового потока в одной точке на 6-10 м2 поверхности. Результаты тепловизионных обследований оборудования котельных показывают наличие существенной неоднородности температурного поля на участках поверхности тепловой изоляции такой площади, что особенно характерно для дефектных участков. При произвольном выборе точек контактных измерений существует повышенная вероятность как пропуска существующего локального дефекта тепловой изоляции, так и завышение площади распространения выявленного дефекта.

Тепловизионное обследование лишено указанных недостатков. Тепловидение позволяет точно определять локализацию дефектов, степень их развития и даёт полную картину состояния тепловой изоляции оборудования за счёт формирования картины распределения температур и тепловых потоков по поверхности обследуемого котельного оборудования.

С помощью тепловизоров обследуют коммутационные аппараты, контактные соединения распределительных устройств, силовые трансформаторы и кабельные линии котельной. Тепловизор видят аномалии на оборудовании в инфракрасном спектре. Термограммы потенциальных поломок сохраняются в съёмную память прибора, после чего специалисты включают объекты в программу ремонта в межотопительный период.

Регулярное тепловизионное обследование электрооборудования позволяет выявить дефекты на ранней стадии и предупредить поломку электроустановок, от которых зависит работа всей котельной. Сотрудники затрачивают меньше времени на тепловизионную диагностику, чем на визуальный осмотр. Рекомендуется проводить такое обследование дважды в год.

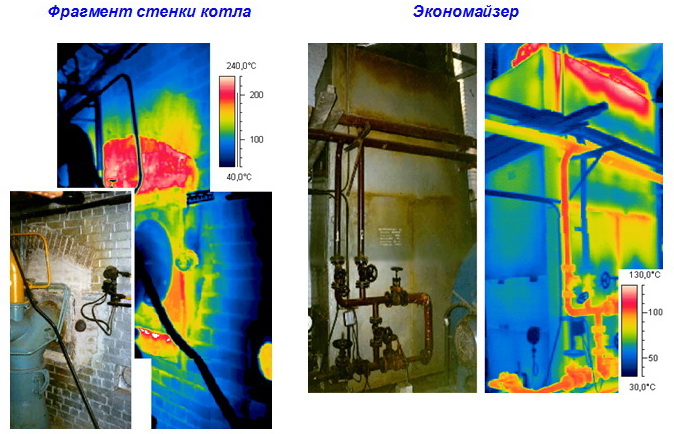

Тепловизионное обследование оборудования котельных

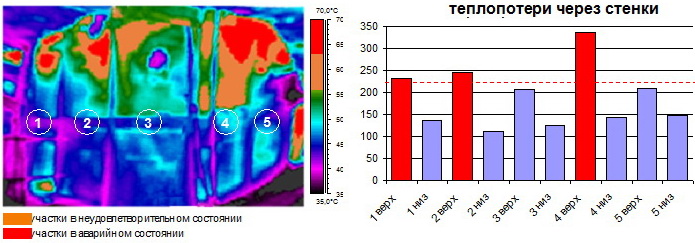

Фрагмент стенки котла, с указанием дефектных участков и диаграмма теплопотерь
Теплопотери

ЭТАПЫ ТЕПЛОВИЗИОННОГО ОБСЛЕДОВАНИЯ

  • Подготовительные работы.
  • Ознакомление с запросом заказчика, составление сметно-договорной документации.
  • Подбор и ознакомление с нормативно-технической и проектной документацией.
  • Основные работы.
  • Тепловизионная съемка, фотосъемка (при необходимости).
  • Контактные измерения.
  • Обработка полученных данных и анализ результатов.
  • Обработка материалов обследования.
  • Выполнение расчетов, составление необходимых таблиц.
  • Разработка рекомендаций по дальнейшей эксплуатации оборудования.
  • Составление отчета.

Тепловизионное обследование ограждающих конструкций котла выполняется в соответствии с требованиями ГОСТ 26629-85, устанавливающего "Метод тепловизионного контроля качества теплоизоляции ограждающих конструкций", и эксплуатационного циркуляра "Организация контроля за состоянием и ремонтом обмуровки и тепловой изоляции оборудования тепловых электростанций в целях снижения потерь тепла и температур поверхности изоляции до нормативных значений". Измерения проводятся в соответствии с "Методическими указаниями по испытанию тепловой изоляции оборудования и трубопроводов ТЭС".

Превентивное выявление и устранение дефектов на сетях и оборудовании позволяет предупредить нештатные ситуации и снизить затраты на ликвидацию их последствий.
