GE Sensing

Фосфорные пластины

Фосфорные пластины многоразового использования — это современная замена бумаге и пленке в промышленной радиографии.

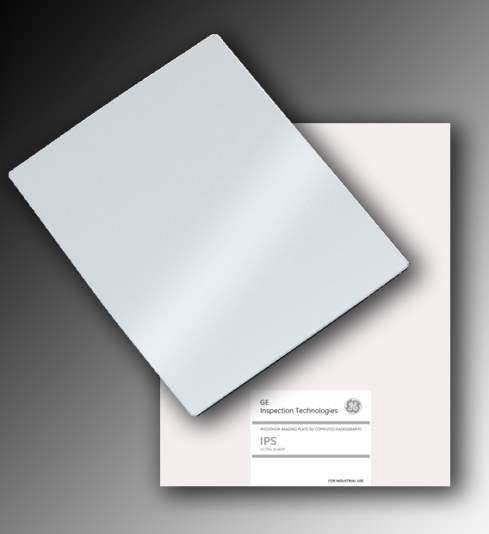

Фосфорные пластины для промышленной радиографии

  • Фосфорные пластины
  • Поставляется в минимальные сроки
  • 12
    Гарантия на Фосфорные пластины: 12 месяцев

Фосфорные пластины для промышленной радиографии

Фосфорные пластины — высокотехнологичные вычислительных радиографических систем, современная замена устаревшим плёнкам и бумаге. Обладают более высоким динамическим диапазоном чувствительности, а значит, могут обеспечить при однократной экспозиции необходимое изображение более толстых объектов, нежели на пленке.

Типы запоминающих пластин

  • Высокого разрешения - IPS: Самое высокое качество получается при сканировании специальных запоминающих пластин на режиме <50um лазерного сканирования (т.е. проверка качества сварки и поиск трещин);
  • Общего назначения - IPC2: Самое быстрое время экспонирования для задач с наилучшим соотношением доза (меньше)/скорость (больше) (т.е. CUI, работы не попадающие под действие стандартов, и т.д.).

IPU Запоминающая пластина

Современная технология производства запоминающих пластин, которая позволяет получать самое высокое качество изображений по самым жестким требованиям.

IPC2

IPS

IPU

BSR (на CRxFlex)

100мкм

80мкм

50мкм

Чувствительность(или скорость)

40%

100%

500-700%

SNR

>125

>200

>140

SNR
нормализированный

>110

>215

>250

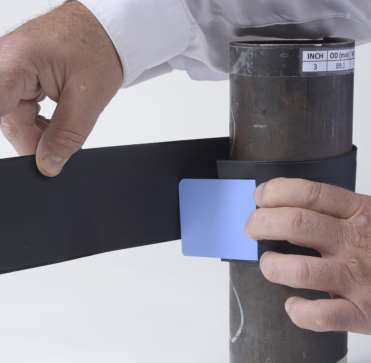

Радиографическая пластина

Новый дизайн: CRxVision запоминающие пластины

  • IPS, IPC2 и IPU
  • Металлизированная подложка
  • Рабочая сторона не подвергается механическому воздействию во время транспортировки пластин в CRxVision
  • Уменьшения контроля обратного рассеяния
  • Использовать как пленку, без эффекта памяти
  • Стандартные пленочные форматы / размеры
  • Специальные длины до 152,4 мм/60
  • Специальные форматы по запросу

Вопросы и ответы

Вопрос: Сравнительные характеристики по качеству изображения. Чем отличается изображение, полученное с использованием запоминающих пластин от изображения, полученного при использовании стандартной пленки?

Ответ: Качество изображения на пленку определяется оптической плотностью, чувствительностью и отсутствием артефактов. Качество изображения на пластины определяют параметры SNR, BSR, GV, CNR, чувствительность. Это в первую очередь связано с той разницей, как формируется изображение на пленке и на запоминающей пластине и как оно переводится в видимый формат. Так как в цифровом формате изображение читается на мониторе и с помощью программных продуктов, то сравнительное качество может быть оценено по чувствительности (количеству проволочек видимых на проволочном эталоне, и в этом цифровая радиография не отличается от пленочной. Дополнительно есть корреляции между качество на пленке и пластинами. Эти корреляции описаны в стандарте ISO 17636-2 (таблицы 3 и 4)

Вопрос: Каков срок эксплуатации фосфорных пластин? Я знаю что там все зависит от количества снимков, сделанных на нее, но если не часто использовать ее может ли пластина лежать 5, 10, 15 лет без потери своих свойств?

Ответ: Срок эксплуатации в первую очередь зависит от производственной культуры обращения с пластиной. Срок годности пластины не ограничен временем и если соблюдать режим хранения, то пластина может быть использована и после долгого хранения. Наиболее приемлемый срок

Вопрос: Как правильно использовать пластины? Есть ли инструкция по эксплуатации?

Ответ: В инструкции по эксплуатации сканера есть специальная глава и подразделы по правильному обращению с пластинами и необходимые мероприятия для поддержания пластин в рабочем состоянии

Вопрос: Каков радиус изгиба запоминающих пластин?

Ответ: Примерный радиус составит около 5 см.

Вопрос: Каково время экспозиции на запоминающие пластины?

Ответ:



IPC2

IPS

IPU

Скорость контроля в
сравнении с пленкой D7

10-40%

100%

500-700%

Возникли вопросы по товару?

Александр Голубев

Здравствуйте! Меня зовут Александр Голубев. Я Региональный представитель компании ПЕРГАМ в Белоруссии.

Готов ответить на ваши вопросы по товару «Фосфорные пластины». Обращайтесь, если вам нужна консультация или вы хотите оформить заказ. Помогу выбрать подходящее оборудование.

Технические характеристики фосфорных пластин

Химсостав BaFBr: Eu2+ Barium Flurobromide (фторобромистый барий)
Размеры (дюйм) 5x7; 4,5x10; 4,5x17; 8x10; 10x12; 7x17; 14x17; 14x51; 14x66
Гибкость, диаметр 25 мм
Температура От –40 до +50 °С

Отзывы к Фосфорные пластины

Ваша оценка

Добавить отзыв

Оценка покупателей

0 отзывов

Пока нет отзывов.

Обсуждение Фосфорные пластины

  • Здравствуйте!
    Пластины выпускаются готового размера или их можно нарезать?
    Сколько экспозиций выдерживает пластина?
    Какова будет стоимость сканера с ПО и пластин?

    ответить
    Максим 13.10.2016
    • Вячеслав Новиков

      1. Пластины выпускаются разного размера, кроме того, их можно резать самостоятельно на необходимый Вам размер.
      2. Все зависит от того, как Вы будете их эксплуатировать и на каком оборудование Вы работаете. При использовании сканеров VMI Вы может рассчитывать на следующие результаты: в лабораторных условиях порядка 6 000 экспозиций, в полевых условиях - 1 000 - 1 500 экспозиций.

      ответить
      Вячеслав Новиков, Пергам 14.10.2016
